KIT SANDARAN PUNGGUNG PENGENDARA
J064322025-01-23
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
52300409, 52300745 | Kacamata Pengaman |  |
(1) Hanya memerlukan alat dan teknik sederhana
ISI KIT

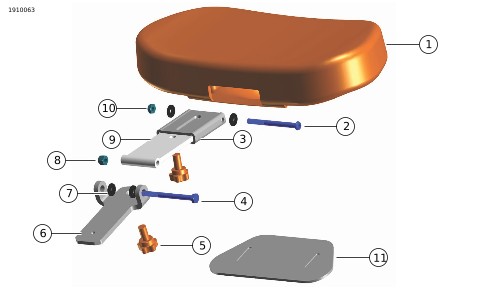

Gambar 1. Isi Kit: Sandaran - Pengendara
Tabel 2. Isi Kit: Kit Sandaran Punggung Pengendara
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 1 | Rakitan sandaran punggung | Tidak dijual terpisah | |
| 2 | 1 | Sekrup, kepala kancing | Tidak dijual terpisah | |
| 3 | 1 | Sandaran punggung kepala pivot | Tidak dijual terpisah | |
| 4 | 1 | Sekrup kepala heksagon mutu 8, hitam | Tidak dijual terpisah | |
| 5 | 2 | Kenop penyetelan | 51868-06A | |
| 6 | 1 | Braket pemasangan bagian bawah | Tidak dijual terpisah | |
| 7 | 4 | Cincin pengunci bahu, nilon | Tidak dijual terpisah | |
| 8 | 1 | Mur pengunci, baja nirkarat, black oxide | Tidak dijual terpisah | |
| 9 | 1 | Braket pemasangan bagian atas | Tidak dijual terpisah | |
| 10 | 1 | Mur pengunci, baja nirkarat | Tidak dijual terpisah | |
| 11 | 1 | Penutup kenop penyetelan | 50700055 | |
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
- Dealer Harley-Davidson.
- Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
PELEPASAN
| 1. | Lepas jok. Lihat manual servis. | |
| 2. | Lepaskan satu sisi tali pegangan. Lihat Panduan servis |
PASANG
| 1. | Gambar 2 Masukkan tali pegangan melalui penutup kenop penyetelan. | |
| 2. | Tambatkan tali pegangan ke kendaraan. | |
| 3. | Pasang jok. Setelah memasang jok, pastikan jok terpasang kencang dengan menariknya ke atas. Lihat manual servis. CATATAN Wadah sandaran punggung pengendara dapat diakses dengan memisahkan bagian sadel pengendara dan penumpang dengan menggunakan tangan. | |
| 4. | Pada saat sandaran punggung pengendara terlipat ke depan, sisipkan braket pemasangan bagian bawah ke dalam wadah di dalam sadel. CATATAN Suara klik akan terdengar ketika sandaran punggung berada dalam posisi yang benar. | |
| 5. | Tekan rakitan sandaran punggung pengendara ke bawah hingga terpasang sepenuhnya. |

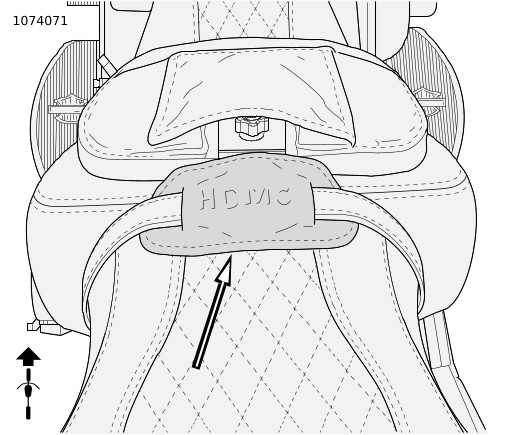

Gambar 2. Penutup Tombol Penyetel Terpasang
PENYETELAN
| 1. | Naikkan sandaran punggung dan setel sesuai kebutuhan untuk kenyamanan pengendara. |
CATATAN
- Kendorkan kenop penyetelan tinggi agar dapat menggeser sandaran punggung ke atas atau ke bawah, lalu kencangkan untuk menguncinya.
- Putar kenop penyetelan kemiringan depan searah jarum jam atau berlawanan arah jarum jam untuk memiringkan sandaran punggung ke depan atau ke belakang.
| 1 | Tombol penyetelan tinggi |
| 2 | Tombol penyetelan kemiringan depan |

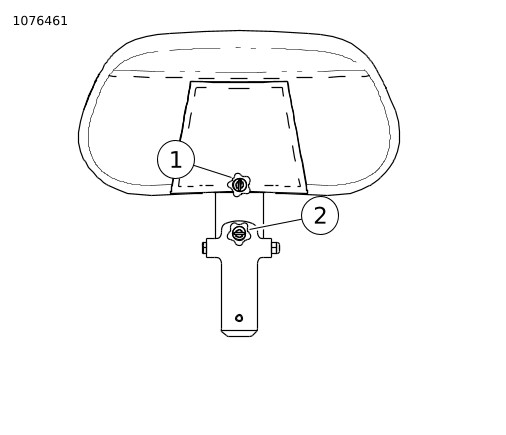

Gambar 3. Kenop Penyetelan Sandaran Pengendara
