ערכות מושב זוגי אחוד בדגמי SOFTAIL

J064362025-01-23

מידע כללי

טבלה 1. מידע כללי

ערכות	כלים מוצעים	רמת המיומנות⁽¹⁾
52000295, 52000297, 52000298, 52000300, 52000305, 52000349, 52000350, 52000353, 52000354, 52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000748, 52000749, 52000652, 52000653, 52000759, 52000761, 52000786, 52000789	משקפי בטיחות, מפתח מומנט

(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים

תכולת הערכה

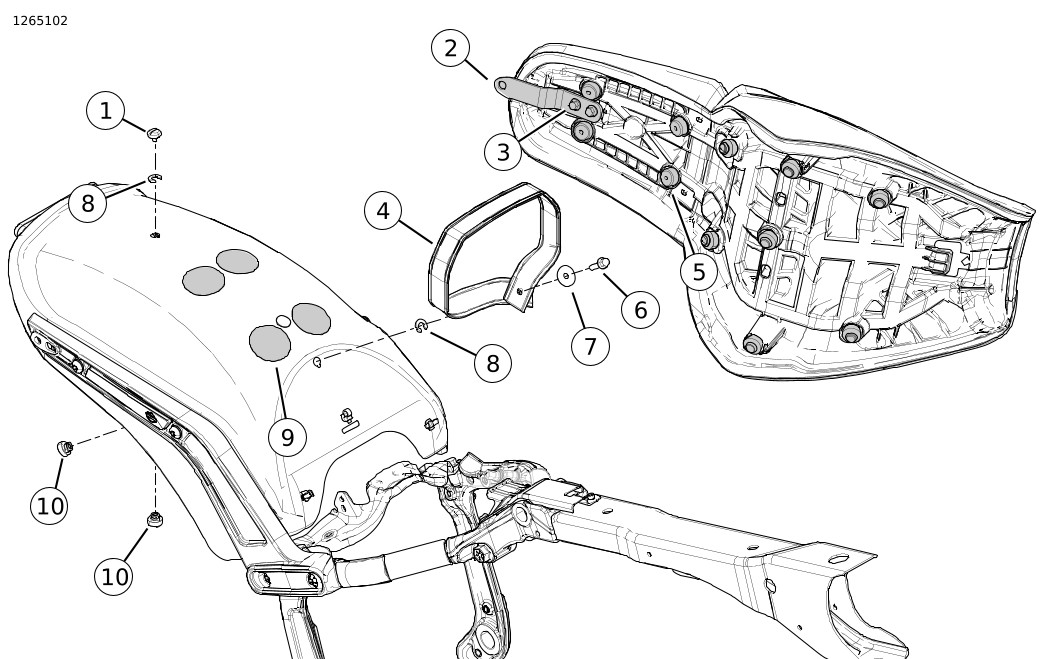

איור 1. תכולת הערכה: מושב זוגי אחוד בדגמי Softail

טבלה 2. תכולת הערכה: ערכת מושב זוגי אחוד בדגמי Softail

יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
פריט	כמות	תיאור	מספר חלק	הערות
1	1	בורג פרפר של המושב	3075	ערכות 52000295, 52000300, 52000355, 52000387, 52000388, 52000748, 52000401
1	1	בורג פרפר של המושב	10201398	ערכות 52000652, 52000653, 52000759, 52000761, 52000786 52000789
2	1	תושבת התקנה, אחורית	51652-97A	ערכות 52000295, 52000297, 52000300, 52000355, 52000356, 52000748:
			52400209	ערכה 52000387, 52000400
			52400285	ערכות 52000298, 52000305, , 52000350, 52000354, 52000749:
			52400359	ערכה 52000349, 52000353
3	2	בורג אוגן	3588	ערכות 52000295, 52000297, 52000300, 52000355, 52000356, 52000388, 52000401, 52000748
	2		965M	ערכה 52000349, 52000353
	2		67956-96	ערכות 52000298, 52000305, 52000749, 52000350, 52000354:
	1		3901	ערכות 52000652, 52000653, 52000759, 52000761, 52000786 52000789
4	1	רצועת אחיזה	52400151	ערכות 52000295, 52000305, 52000748, 52000354
			52400192	ערכות 52000355, 52000356
			52400193	ערכה 52000349
			52400194	ערכה 52000350, 52000749
			52400098	ערכה 52000297
			53031-05	ערכה 52000300
			52400214	ערכות 52000387, 52000388, 52000400, 52000401
			53031-05	ערכה 52000298
			52400146	ערכה 52000353
			52400325	ערכות 52000652, 52000653, 52000759, 52000761, 52000786 52000789
5	11	מבודד המושב	11100174	ערכות 52000295, 5200297, 52000298, 52000300, 52000305, 52000350, 52000354,52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000748, 52000749
	12		11100174	ערכות 52000349, 52000353
	11		11100296	ערכות 52000759, 52000761, 52000786, 52000789
6	1	בורג, רצועת אחיזה	3901	ערכות 52000295, 52000297, 52000300, 52000355, 52000356, 52000652, 52000653, 52000748
6	1	בורג, רצועת אחיזה	10200036	ערכות 52000387, 52000388, 52000400, 52000401
7	1	דסקית, רצועת אחיזה	6036	ערכות 52000295, 52000297, 52000300, 52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000652, 52000563, 52000759, 52000761, 52000748, 52000786, 52000789
8	2	דסקית אחיזה (חלק מערכת אום אטימה 59768-97)	לא נמכר בנפרד	ערכות 52000295, 52000300, 52000355, 52000387, 52000388, 52000400, 52000401, 52000748
8	1	דסקית אחיזה (חלק מערכת אום אטימה 59768-97)	לא נמכר בנפרד	ערכות 52000297, 52000356
9	4	סרט הגנה	11100176	ערכות 52000295, 52000297, 52000300, 52000355, 52000387, 52000400, 52000653, 52000761, 52000748, 52000786
9	6	סרט הגנה	11100176	ערכות 52000652, 52000759, 52000789
10	2	אום אחיזה (חלק מערכת אום אטימה 59768-97)	לא נמכר בנפרד	ערכות 52000295, 52000300, 52000355, 52000387, 52000388, 52000400, 52000401, 52000748
	1	אום אחיזה (חלק מערכת אום אטימה 59768-97)	לא נמכר בנפרד	ערכות 52000297, 52000356, 52000652, 52000653, 52000759, 52000761, 52000786, 52000789
	2	אום אוגן, גדול	7499	ערכות 52000652, 52000653, 52000759, 52000789
11	1	אזיקון (לא מוצג)	10039	ערכות 52000759, 52000761, 52000786, 52000789
11	1	אזיקון (לא מוצג)	10140	ערכות 52000652, 52000653

כללי

דף הוראות זמין גם באופן אלקטרוני. כדי לוודא שאתה משתמש בגירסה העדכנית ביותר הזמינה, בצע אחת מהפעולות הבאות:

עבור אל h-d.com/isheets
סרוק קוד QR בפינה השמאלית העליונה של גיליון ההוראות

הערה

ייתכן שסרטון עזר כלול בגיליון הוראות זה על מנת לסייע למתקין ולהראות בבירור חלק מסוים בהרכבה. ניתן לאתר קישור לסרטון בסופו של גיליון הוראות זה.

דגמים

למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .

יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.

דרישות התקנה

אזהרה

אין להתקין ערכות מושב אלו באופנועים אשר אינם מצוידים ברצועת אחיזה של הרגלית ורגלית לנוסע. אם מדרכי המוט ורצועות האחיזה אינם מותקנים, הנוסע עלול ליפול מהאופנוע כשהוא בתנועה, או להיאחז ברוכב וכתוצאה מכך לגרום לאובדן שליטה, מוות או פציעה חמורה. (00410b)

אזהרה

הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)

נדרשת רכישה בנפרד של מדרכי מוט לנוסע אם ההתקנה מבוצעת ברכב המצויד במקור במושב יחיד.

הערה

גיליון הנחיות זה מתייחס למידע במדריך השירות. יש צורך במדריך הטיפולים לאופנועים מהשנה ומהדגם המסוימים לצורך ההתקנה הזו. ניתן לקבל אותו דרך:

סוכנות של Harley-Davidson.
פורטל המידע על תיקונים של Harley-Davidson (H-D Service Information Portal): הגישה היא למנויים; מכיל מידע עבור רוב דגמי שנת 2001 והדגמים החדשים יותר. למידע נוסף ראה את השאלות הנפוצות על מנויים .

הסר

הערה

בעת ביצוע נוהלי ההתקנה הבאים, יש להימנע משריטת משטחים צבועים (כנף, מיכל דלק וכו') בכלים או בלשוניות המתכת של המושב.

1.	הסר את המושב. עיין במדריך הטיפולים. a. שמור את בורג ההתקנה של המושב.
2.	ערכה 52000297 בלבד: הסר את סרט ההגנה מהכנף האחורית. הערה ערכה 52000353: השתמש מחדש ברצועת האחיזה ציוד מקורי (OE) מהרכב.
3.	כל הערכות מלבד 52000353: איור 1 הסר והשלך את רצועת האחיזה OE. a. ערכות 52000298, 52000305, 52000349, 52000350, 52000354, 52000652, 52000653, 52000759, 52000761, 52000749, 52000786, 52000789: השלך את אומי המושב הגדולים OE.
4.	איור 2 הסר את תושבת המושב עם החפים, אם קיימת. השלך. a. הסר את דסקיות האחיזה מניילון (1) מחפי התושבת (2). b. הסר את התושבת עם החפים מהכנף.

התקנה

1.	ערכות 52000295, 52000297, 52000300, 52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000652, 52000653, 52000748: איור 3 התקן את אום האחיזה ואת דסקית האחיזה בחורים המתאימים של הכנף. a. ניתן להיעזר באזיקון להתקנת אום ודסקית האחיזה. שים את אום האחיזה (1) מעל האזיקון (3). b. העבר את האזיקון כלפי מעלה מתחת לכנף ודרך החור המתאים בכנף. משוך את האזיקון כדי להצמיד את האום היטב לצד התחתון של הכנף. c. כשהצלע באום האחיזה ממוקמות במגרעת בחור המתאים בכנף, החלק מאחור את דסקית האחיזה (2) למקומה. עקב זאת אום האחיזה תינעל במקומה. d. הסר את האזיקון.
2.	ערכות 52000295, 52000297, 52000300, 52000355, 52000387, 52000400, 52000748: איור 1 התקן סרט הגנה. a. סמן בגיר את הצד התחתון של המבודדים (5) שבאים במגע עם הכנף. b. שים את המושב במקומו כשמיקומי ההתקנה במושב מלפנים ומאחור נמצאים מול מיקומי ההתקנה ברכב. c. לחץ כלפי מטה על המושב כדי להעביר את הסימונים מהמבודדים לכנף. d. ערכות 52000652, 52000653, 52000759, 52000761, 52000786, 52000789: איור 1 אם הרכב מצויד בלוח חפים, השתמש בלוח החפים כדי להצמיד את רצועת האחיזה בעזרת אומי האוגן (10) מהערכה. e. התקן סרט הגנה (9) על הכנף האחורית מעל הסימונים שהועברו לכנף.
3.	כל הערכות מלבד 52000353: איור 1 התקן את רצועת האחיזה (4), הבורג (6) והדסקית (7). הדק. מומנט סיבוב: 6,75–10,2 N·m (60–90 in-lbs) הערה אל תאפשר למושב לגעת במשטחים צבועים בעת החלקתו דרך רצועת האחיזה כדי שלא ייגרם נזק לצבע.
4.	איור 1 החלק את גב המושב דרך רצועת האחיזה ושלב את לשונית המושב (12) בתוך המסגרת (11).
5.	התקן את תושבת המושב בכנף בעזרת בורג ההתקנה של מושב OE. הדק. מומנט סיבוב: 1,7–3,4 N·m (15–30 in-lbs)
6.	לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח. עיין במדריך הטיפולים.

1	דיסקית הצמדה מניילון (2)
2	חף התושבת (2)
3	אום אוגן (2)

איור 2. תושבת מושב עם חפים

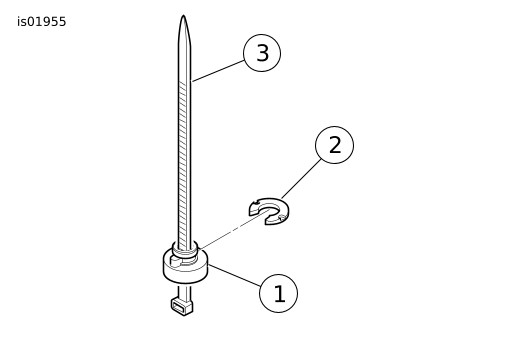

איור 3. כלי התקנה
