KITURI SCAUN SOFTAIL DINTR-O BUCATĂ PENTRU DOUĂ PERSOANE
J064362025-01-23
INFORMAȚII GENERALE
Tabelul 1. Informații generale
Kituri | Instrumente propuse | Nivelul de calificare(1) |
|---|---|---|
52000295, 52000297, 52000298, 52000300, 52000305, 52000349, 52000350, 52000353, 52000354, 52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000748, 52000749, 52000652, 52000653, 52000759, 52000761, 52000786, 52000789 | Ochelari de protecţie, cheie dinamometrică |  |
(1) Strângere la valoarea cuplului sau alte instrumente moderate şi tehnicile necesare
CONȚINUTUL KITULUI

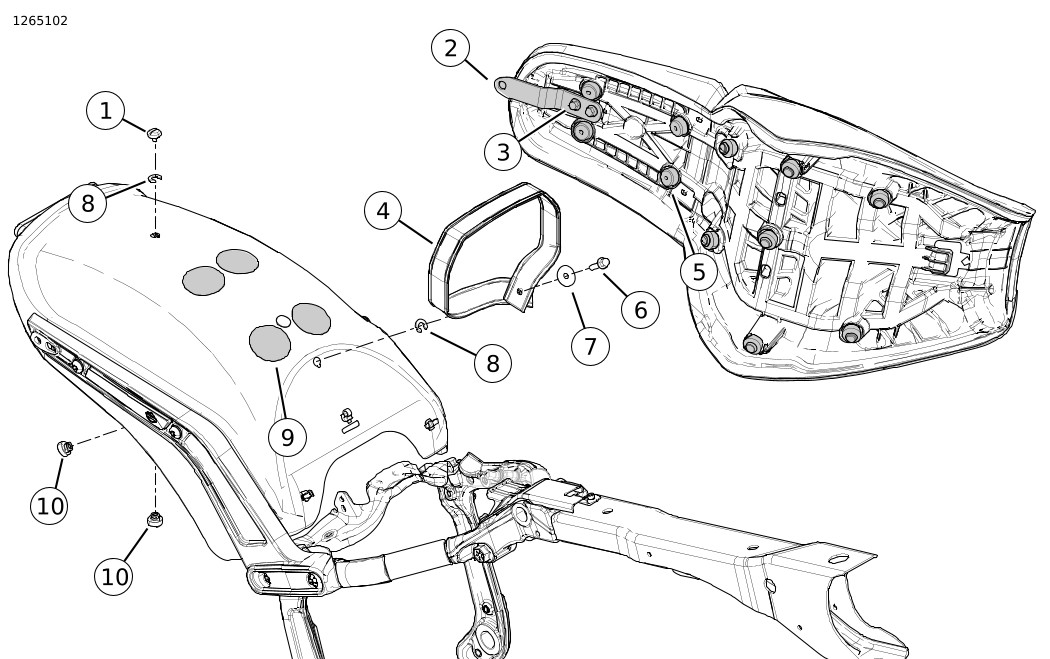

Figura 1. Conținut kit: Șa dintr-o bucată, pentru două persoane Two-Up One-Piece Softail
Tabelul 2. Conținut kit: Kit Șa dintr-o bucată, pentru două persoane Two-Up One-Piece Softail
 | Verificați dacă toate articolele sunt prezente în Kit înainte de instalarea sau eliminarea de elemente din vehicul. | ||||
|---|---|---|---|---|---|
Articol | Cant. | Descriere | Cod de produs | Observații | |
 | 1 | 1 | Șurubul scaunului | 3075 | Kituri 52000295, 52000300, 52000355, 52000387, 52000388, 52000401, 52000748 |
| 10201398 | Kituri 52000652, 52000653, 52000759, 52000761, 52000786, 52000789 | |||
| 2 | 1 | Suport de montare, spate | 51652-97A | Kituri 52000295, 52000297, 52000300, 52000355, 52000356, 52000748 |
| 52400209 | Kituri 52000387, 52000400 | |||
| 52400285 | Kituri 52000298, 52000305, 52000350, 52000354, 52000749 | |||
| 52400359 | Kituri 52000349, 52000353 | |||
| 3 | 2 | Șurub cu flanșă | 3588 | Kituri 52000295, 52000297, 52000300, 52000355, 52000356, 52000388, 52000401, 52000748 |
| 2 | 965M | Kituri 52000349, 52000353 | ||
| 2 | 67956-96 | Kituri 52000298, 52000305, 52000350, 52000354, 52000749 | ||
| 1 | 3901 | Kituri 52000652, 52000653, 52000759, 52000761, 52000786, 52000789 | ||
| 4 | 1 | Curea de susținere | 52400151 | Kituri 52000295, 52000305, 52000354, 52000748 |
| 52400192 | Kituri 52000355, 52000356 | |||
| 52400193 | Kit 52000349 | |||
| 52400194 | Kituri 52000350, 52000749 | |||
| 52400098 | Kit 52000297 | |||
| 53031-05 | Kit 52000300 | |||
| 52400214 | Kituri 52000387, 52000388, 52000400, 52000401 | |||
| 53031-05 | Kit 52000298 | |||
| 52400146 | Kit 52000353 | |||
| 52400325 | Kituri 52000652, 52000653, 52000759, 52000761, 52000786, 52000789 | |||
| 5 | 11 | Izolator de scaun | 11100174 | Kituri 52000295, 5200297, 52000298, 52000300, 52000305, 52000350, 52000354,52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000748, 52000749 |
| 12 | Kituri 52000349, 52000353 | |||
| 11 | 11100296 | Kituri 52000759, 52000761, 52000786, 52000789 | ||
| 6 | 1 | Șurub, curea de susținere | 3901 | Kituri 52000295, 52000297, 52000300, 52000355, 52000356, 52000652, 52000653, 52000748 |
| 10200036 | Kituri 52000387, 52000388, 52000400, 52000401 | |||
| 7 | 1 | Șaibă, curea de susținere | 6036 | Kituri 52000295, 52000297, 52000300, 52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000652, 52000563, 52000759, 52000761, 52000748, 52000786, 52000789 |
| 8 | 2 | Șaibă de retenție (parte a kitului de piulițe de etanșare 59768-97) | Nu se vinde separat | Kituri 52000295, 52000300, 52000355, 52000387, 52000388, 52000400, 52000401, 52000748 |
| 1 | Kituri 52000297, 52000356 | |||
| 9 | 4 | Bandă de protecție | 11100176 | Kituri 52000295, 52000297, 52000300, 52000355, 52000387, 52000400, 52000653, 52000761, 52000748, 52000786 |
| 6 | Kituri 52000652, 52000759, 52000789 | |||
| 10 | 2 | Șaibă de retenție (parte a kitului de piulițe de etanșare 59768-97) | Nu se vinde separat | Kituri 52000295, 52000300, 52000355, 52000387, 52000388, 52000400, 52000401, 52000748 |
| 1 | Kituri 52000297, 52000356, 52000652, 52000653, 52000759, 52000761, 52000786, 52000789 | |||
| 2 | Piuliță cu flanșă, mare | 7499 | Kituri 52000652, 52000653, 52000759, 52000789 | |
| 11 | 1 | Curea de cablu (nu apare) | 10039 | Kituri 52000759, 52000761, 52000786, 52000789 |
| 10140 | Kituri 52000652, 52000653 | |||
GENERAL
Fișa de instrucțiuni este disponibilă și în format electronic. Pentru a verifica dacă utilizați cea mai recentă versiune disponibilă, efectuați una dintre următoarele acțiuni:
- Mergeți la h-d.com/isheets
- Scanați codul QR aflat în colțul din stânga sus al foii de instrucțiuni
OBSERVAȚIE
Această foaie de instrucțiuni poate avea un videoclip suplimentar pentru a ajuta instalatorul să clarifice o anumită parte a asamblării. Un link video se va afla la sfârșitul acestei foi de instrucțiuni.
Modele
Pentru informații privind montarea pe anumite modele, consultați catalogul Piese și accesorii (P&A) de vânzare cu amănuntul sau secțiunea Piese și accesorii de pe www.harley-davidson.com .
Contactați Harley-Davidson Customer Support Center (Centrul de asistență pentru clienți) la 1-800-258-2464 (numai SUA) sau 1-414-343-4056.
Cerințe pentru montare
AVERTISMENTNu instalați aceste kituri pentru șa pe motocicletele care nu sunt echipate cu curele de susținere și cu scărițe pentru pasager corespunzătoare. Dacă scărițele și curelele de susținere nu sunt instalate, pasagerul poate cădea de pe motocicleta în mișcare sau se poate prinde de motociclist, cauzând pierderea controlului și decesul sau vătămări grave. (00410b)
AVERTISMENTSiguranța motociclistului și a pasagerului depinde de instalarea corectă a acestui kit. Utilizați procedurile corespunzătoare din manualul de service. Dacă nu aveți capacitatea de a efectua procedura sau dacă nu aveți instrumentele corecte, lăsați un dealer Harley-Davidson să efectueze instalarea. Instalarea necorespunzătoare a acestui kit ar putea conduce la deces sau la vătămări grave. (00333b)
Este necesară achiziționarea separată a scărițelor pentru pasageri dacă sunt instalate pe un vehicul echipat inițial cu un scaun solo.
OBSERVAȚIE
Această fișă de instrucțiuni se referă la informațiile din manualul de service. Pentru montare, este necesar un manual de service pentru anul/modelul acestei motociclete și care se procură de la:
- Un dealer Harley-Davidson.
- La Portalul informațiilor de service H-D accesul este disponibil pe bază de abonament pentru majoritatea modelelor din 2001 și modelele mai noi. Pentru mai multe informații consultați Întrebări frecvente despre abonamente .
DEMONTAȚI
OBSERVAȚIE
Când efectuați următoarele proceduri de montaj, aveți grijă să nu zgâriați suprafețele vopsite (apărătoarea, rezervorul etc.) cu instrumentele sau cu plăcile metalice ale scaunului.
| 1. | Scoateți șaua. Consultați manualul de service. a. Păstrați șurubul de montare a șeii. | |
| 2. | Numai pentru kit 52000297: Scoateți banda de protecție de pe aripa spate. OBSERVAȚIE Kit 52000353: Refolosiți Echipament original (OE) cureaua de cablu de pe vehicul. | |
| 3. | Toate kiturile cu excepția 52000353: Figura 1 Îndepărtați și aruncați cureaua de susținere OE . a. Kituri 52000298, 52000305, 52000349, 52000350, 52000354, 52000652, 52000653, 52000759, 52000761, 52000749, 52000786, 52000789: Aruncați piulițele mari de la OE scaunului. | |
| 4. | Figura 2 Scoateți suportul cu știfturi al șeii, dacă este echipat. Aruncați-l. a. Scoateți șaibele de fixare din nailon (1) de pe șuruburile suportului (2). b. Scoateți suportul ghintuit de pe apărătoare. |
MONTAȚI
| 1. | Kituri 52000295, 52000297, 52000300, 52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000652, 52000653, 52000748: Figura 3 Instalați piulița de retenție și șaiba de retenție în orificiile corespunzătoare ale aripii. a. O curea de cablu poate fi utilizată ca ajutor de instalare pentru instalarea piuliței de retenție și a șaibei. Plasați piulița de retenție (1) peste cureaua de cablu (3). b. Strecurați cureaua de cablu sub aripă și prin orificiul corespunzător al aripii. Trageți de cureaua de cablu pentru a ține piulița fixată strâns pe partea inferioară a aripii. c. Cu nervura de pe piulița de retenție așezată în canelură în orificiul corespunzător al aripii, glisați dinspre spate șaiba de retenție (2) în poziție. Acest lucru va bloca piulița de retenție în poziție. d. Scoateți cureaua de cablu. | |
| 2. | Kituri 52000295, 52000297, 52000300, 52000355, 52000387, 52000400, 52000748: Figura 1 Montați banda de protecție. a. Marcați cu cretă partea inferioară a izolatoarelor (5) care intră în contact cu aripa. b. Așezați șaua în poziție cu locurile de montare din față și din spate ale șeii aliniate cu locurile de montare de pe vehicul. c. Apăsați în jos pe scaun pentru a transfera marcajele de la izolatoare la aripă. d. Kituri 52000652, 52000653, 52000759, 52000761, 52000786, 52000789: Figura 1 Dacă vehiculul este echipat cu plăcuță cu știfturi, utilizați placa pentru a atașa cureaua de susținere folosind piulițele cu flanșă (10) din kit. e. Instalați bandă de protecție (9) pe aripa spate peste marcajele transferate pe aripă. | |
| 3. | Toate kiturile cu excepția 52000353: Figura 1 Montați cureaua de susținere (4), șurubul (6) și șaiba (7). Strângeți. Cuplu: 6,75–10,2 N·m (60–90 in-lbs) OBSERVAȚIE Nu permiteți scaunului să intre în contact cu suprafețele vopsite atunci când îl glisați prin cureaua de susținere, altfel pot apărea deteriorări ale vopselei. | |
| 4. | Figura 1 Glisați spătarul scaunului prin cureaua de susținere și agățați lamela din față a scaunului (12) în cadru (11). | |
| 5. | Montați suportul scaunului pe aripă cu șurubul de montare a scaunului OE . Strângeți. Cuplu: 1,7–3,4 N·m (15–30 in-lbs) | |
| 6. | După montarea șeii, trageți de ea în sus pentru a verifica fermitatea fixării. Consultați manualul de service. |
| 1 | Șaibă de siguranță din nailon (2) |
| 2 | Șurubul suportului (2) |
| 3 | Piuliță flanșă (2) |
Figura 2. Suport ghintuit pentru scaun

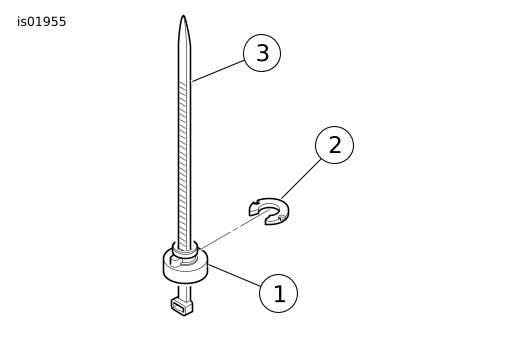

Figura 3. Instrument pentru montaj
