KIT TEMPAT DUDUK DUAAN SOFTAIL

J064362025-01-23

MAKLUMAT UMUM

Jadual 1. Maklumat Am

Kit	Alat yang Dicadangkan	Tahap Kemahiran⁽¹⁾
52000295, 52000297, 52000298, 52000300, 52000305, 52000349, 52000350, 52000353, 52000354, 52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000748, 52000749, 52000652, 52000653, 52000759, 52000761, 52000786, 52000789	Kaca Mata Keselamatan, Perengkuh Tork

(1) Perlu diketatkan ke nilai tork atau perlu menggunakan alat dan teknik lain

KANDUNGAN KIT

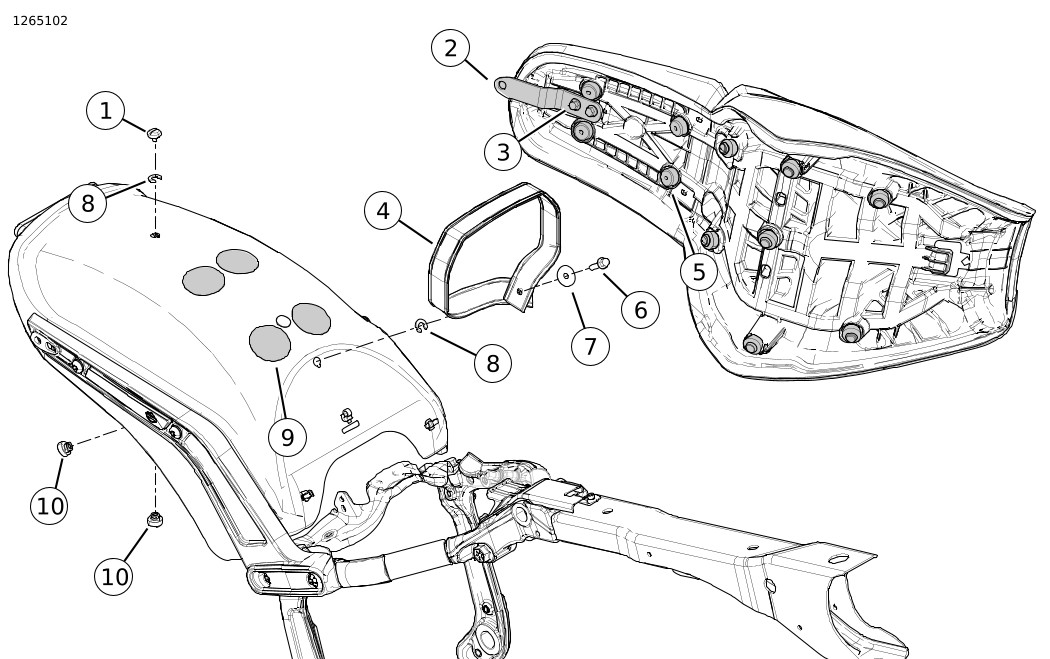

Rajah 1. Kandungan Kit: Tempat duduk Dua Orang Softail

Jadual 2. Kandungan Kit: Kit Tempat Duduk Dua Orang Softail

Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
Item	Kuantiti	Penerangan	No. Bahagian	Nota
1	1	Skru ibu jari tempat duduk	3075	Kit 52000295, 52000300, 52000355, 52000387, 52000388, 52000401, 52000748
1	1	Skru ibu jari tempat duduk	10201398	Kit 52000652, 52000653, 52000759, 52000761, 52000786, 52000789
2	1	Braket lekapan, belakang	51652-97A	Kit 52000295, 52000297, 52000300, 52000355, 52000356, 52000748
			52400209	Kit 52000387, 52000400
			52400285	Kit 52000298, 52000305, 52000350, 52000354, 52000749
			52400359	Kit 52000349, 52000353
3	2	Skru bebibir	3588	Kit 52000295, 52000297, 52000300, 52000355, 52000356, 52000388, 52000401, 52000748
	2		965M	Kit 52000349, 52000353
	2		67956-96	Kit 52000298, 52000305, 52000350, 52000354, 52000749
	1		3901	Kit 52000652, 52000653, 52000759, 52000761, 52000786, 52000789
4	1	Strap pegangan	52400151	Kit 52000295, 52000305, 52000354, 52000748
			52400192	Kit 52000355, 52000356
			52400193	Kit 52000349
			52400194	Kit 52000350, 52000749
			52400098	Kit 52000297
			53031-05	Kit 52000300
			52400214	Kit 52000387, 52000388, 52000400, 52000401
			53031-05	Kit 52000298
			52400146	Kit 52000353
			52400325	Kit 52000652, 52000653, 52000759, 52000761, 52000786, 52000789
5	11	Pemisah tempat duduk	11100174	Kit 52000295, 5200297, 52000298, 52000300, 52000305, 52000350, 52000354,52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000748, 52000749
	12		11100174	Kit 52000349, 52000353
	11		11100296	Kit 52000759, 52000761, 52000786, 52000789
6	1	Skru, tali pegang	3901	Kit 52000295, 52000297, 52000300, 52000355, 52000356, 52000652, 52000653, 52000748
6	1	Skru, tali pegang	10200036	Kit 52000387, 52000388, 52000400, 52000401
7	1	Sesendal, tali pegang	6036	Kit 52000295, 52000297, 52000300, 52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000652, 52000563, 52000759, 52000761, 52000748, 52000786, 52000789
8	2	Sesendal penahan (dalam kit nat adang 59768-97)	Tidak dijual secara berasingan	Kit 52000295, 52000300, 52000355, 52000387, 52000388, 52000400, 52000401, 52000748
8	1	Sesendal penahan (dalam kit nat adang 59768-97)	Tidak dijual secara berasingan	Kit 52000297, 52000356
9	4	Pita pelindung	11100176	Kit 52000295, 52000297, 52000300, 52000355, 52000387, 52000400, 52000653, 52000761, 52000748, 52000786
9	6	Pita pelindung	11100176	Kit 52000652, 52000759, 52000789
10	2	Nat penahan (dalam kit nat adang 59768-97)	Tidak dijual secara berasingan	Kit 52000295, 52000300, 52000355, 52000387, 52000388, 52000400, 52000401, 52000748
	1	Nat penahan (dalam kit nat adang 59768-97)	Tidak dijual secara berasingan	Kit 52000297, 52000356, 52000652, 52000653, 52000759, 52000761, 52000786, 52000789
	2	Nat bebibir, besar	7499	Kit 52000652, 52000653, 52000759, 52000789
11	1	Strap kabel (tidak ditunjukkan)	10039	Kit 52000759, 52000761, 52000786, 52000789
11	1	Strap kabel (tidak ditunjukkan)	10140	Kit 52000652, 52000653

UMUM

Helaian arahan juga boleh didapati secara elektronik. Untuk mengesahkan bahawa anda menggunakan versi terkini yang tersedia, lakukan salah satu daripada perkara berikut:

Pergi ke h-d.com/isheets
Imbas kod QR di sudut kiri atas helaian arahan

CATATAN

Lembaran arahan ini mungkin termasuk Video Tambahan untuk menerangkan pemasangan bahagian tertentu. Pautan video akan diletakkan pada penghujung lembaran arahan ini.

Model

Bagi maklumat perlengkapan model, lihat Bahagian dan Aksesori (P&A) Katalog Runcit atau Bahagian dan Aksesori di seksyen www.harley-davidson.com .

Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.

Keperluan bagi Pemasangan

AMARAN

Jangan pasangkan kit tempat duduk ini pada motosikal yang tidak dilengkapi strap pegangan dan pancang kaki pembonceng yang sesuai. Jika pancang kaki dan strap pegangan tidak dipasang, pembonceng boleh terjatuh daripada motosikal yang bergerak atau berpegang pada pengendali, yang boleh menyebabkan kehilangan kawalan dan kematian atau kecederaan serius. (00410b)

AMARAN

Keselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)

Pancang kaki penumpang perlu dibeli secara berasingan jika dipasang pada kenderaan yang asalnya dilengkapi tempat duduk solo.

CATATAN

Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Pemasangan ini memerlukan manual servis bagi motosikal tahun dan model ini yang tersedia di:

Pengedar Harley-Davidson.
Portal Maklumat Servis H-D, iaitu akses langganan bagi kebanyakan model 2001 dan yang lebih baharu. Untuk maklumat lanjut, lihat Soalan lazim tentang langganan .

PENANGGALAN

CATATAN

Apabila melakukan prosedur pemasangan berikut, elak daripada mencalarkan permukaan bercat (dapra, tangki dll.) dengan alat atau tab logam pada tempat duduk.

1.	Tanggalkan tempat duduk. Lihat manual servis. a. Simpan skru lekapan tempat duduk.
2.	Kit 52000297 sahaja: Tanggalkan pita pelindung daripada dapra belakang. CATATAN Kit 52000353: Guna semula Peralatan Asal (OE) tali pegang daripada kenderaan.
3.	Semua kit kecuali 52000353: Rajah 1 Tanggalkan dan buang tali pegang OE . a. Kit 52000298, 52000305, 52000349, 52000350, 52000354, 52000652, 52000653, 52000759, 52000761, 52000749, 52000786, 52000789: Buang nat tempat duduk besar OE.
4.	Rajah 2 Tanggalkan braket tempat duduk bertatah, jika dilengkapi. Buang. a. Tanggalkan sesendal penahan nilon (1) daripada stad braket (2). b. Tanggalkan braket bertatah daripada dapra.

PEMASANGAN

1.	Kit 52000295, 52000297, 52000300, 52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000652, 52000653, 52000748: Rajah 3 Pasangkan nat penahan dan sesendal penahan dalam lubang dapra yang sesuai. a. Tali kabel boleh digunakan untuk membantu pemasangan nat dan sesendal penahan. Letakkan nat penahan (1) pada tali kabel (3). b. Ulirkan tali kabel ke atas di bawah dapra dan melalui lubang dapra yang sesuai. Tarik tali kabel ke atas untuk memegang nat dengan ketat pada bahagian bawah dapra. c. Dengan rusuk nat penahan terletak dalam takuk lubang dapra yang sesuai, gelongsorkan sesendal penahan (2) ke tempatnya dari belakang. Ini akan mengunci nat penahan di tempatnya. d. Tanggalkan tali kabel.
2.	Kit 52000295, 52000297, 52000300, 52000355, 52000387, 52000400, 52000748: Rajah 1 Pasangkan pita pelindung. a. Gunakan kapur dan tandakan bahagian bawah pemisah (5) yang bersentuhan dengan dapra. b. Letakkan tempat duduk di tempatnya, dengan lokasi lekapan depan dan belakang pada tempat duduk disejajarkan dengan lokasi lekapan pada kenderaan. c. Tekan tempat duduk ke bawah untuk memindahkan tanda daripada pemisah kepada dapra. d. Kit 52000652, 52000653, 52000759, 52000761, 52000786, 52000789: Rajah 1 Jika kenderaan dilengkapi dengan plat stad, gunakan plat stad untuk memasang tali cekau menggunakan nat bebibir (10) daripada kit. e. Letakkan pita pelindung (9) di dapra belakang, pada tanda yang telah dipindahkan kepada dapra.
3.	Semua kit kecuali 52000353: Rajah 1 Pasangkan tali pegang (4), skru (6) dan sesendal (7). Ketatkan. Tork: 6,75–10,2 N·m (60–90 in-lbs) CATATAN Jangan biarkan tempat duduk menyentuh permukaan bercat apabila memasukkannya melalui tali pegang bagi mengelakkan kerosakan cat.
4.	Rajah 1 Gelongsorkan belakang tempat duduk melalui tali pegang dan sangkut tab depan tempat duduk (12) pada rangka (11).
5.	Pasangkan braket tempat duduk pada dapra dengan skru lekapan tempat duduk OE . Ketatkan. Tork: 1,7–3,4 N·m (15–30 in-lbs)
6.	Selepas memasang tempat duduk, tarik tempat duduk ke atas untuk memastikan ia kukuh. Lihat manual servis.

1	Sesendal penahan nilon (2)
2	Stad braket (2)
3	Nat bebibir (2)

Rajah 2. Braket Tempat Duduk Bertatah

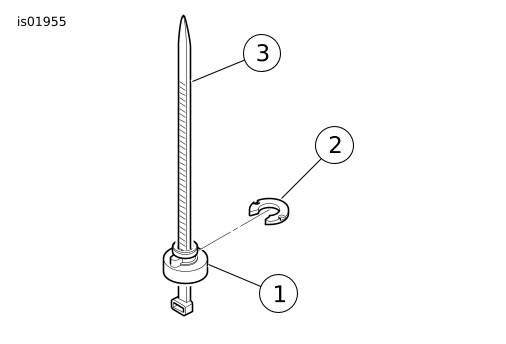

Rajah 3. Alat Pemasangan
