SÚPRAVY DVOJMIESTNEHO JEDNODIELNEHO SEDLA PRE MODELY SOFTAIL
J064362025-01-23
VŠEOBECNÉ INFORMÁCIE
Tabuľka 1. Všeobecné informácie
Súpravy | Navrhované nástroje | Úroveň obtiažnosti(1) |
|---|---|---|
52000295, 52000297, 52000298, 52000300, 52000305, 52000349, 52000350, 52000353, 52000354, 52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000748, 52000749, 52000652, 52000653, 52000759, 52000761, 52000786, 52000789 | Ochranné okuliare, Momentový kľúč |  |
(1) Je potrebné utiahnutie na konkrétnu hodnotu uťahovacieho momentu alebo iné stredne pokročilé nástroje a postupy
OBSAH SÚPRAVY

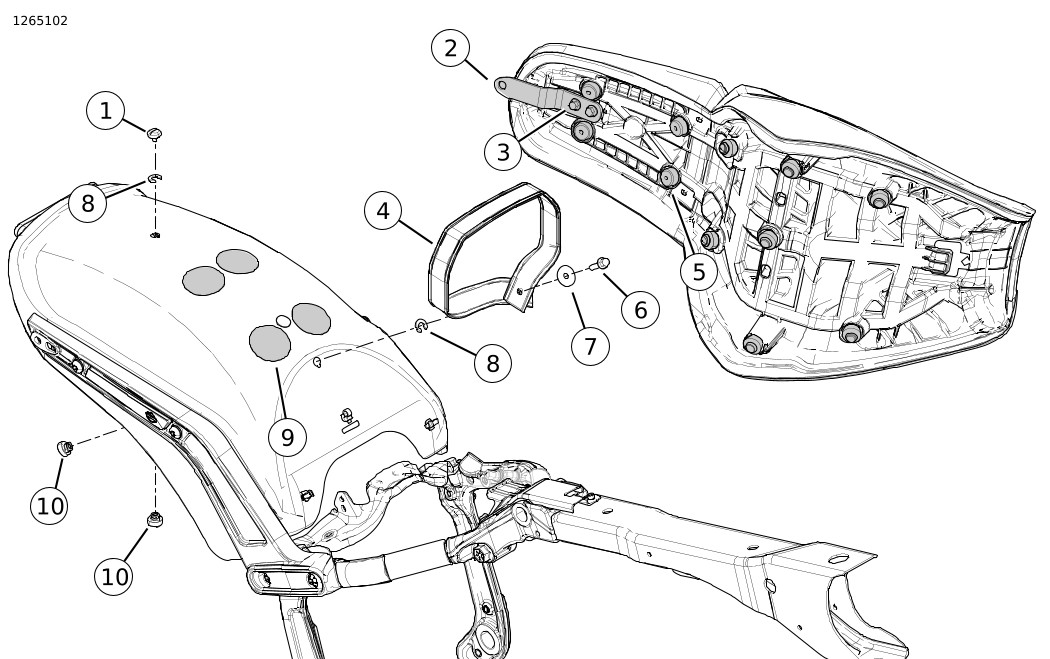

Obrázok 1. Obsah súpravy: Dvojmiestne jednodielne sedlo Softail
Tabuľka 2. Obsah súpravy: Svojmiestna jednodielna súprava sedla Softail
 | Pred inštaláciou alebo odstraňovaním položiek z vozidla si overte, či sa v súprave nachádzajú všetky súčasti. | ||||
|---|---|---|---|---|---|
Položka | Množstvo | Popis | Part No. | Poznámky | |
 | 1 | 1 | Ručná skrutka sedla | 3075 | Súpravy 52000295, 52000300, 52000355, 52000387, 52000388, 52000401, 52000748 |
| 10201398 | Súpravy 52000652, 52000653, 52000759, 52000761, 52000786, 52000789 | |||
| 2 | 1 | Montážny držiak, zadný | 51652-97A | Súpravy 52000295, 52000297, 52000300, 52000355, 52000356, 52000748 |
| 52400209 | Súprava 52000387, 52000400 | |||
| 52400285 | Súpravy 52000298, 52000305, 52000350, 52000354, 52000749 | |||
| 52400359 | Súprava 52000349, 52000353 | |||
| 3 | 2 | Prírubová skrutka | 3588 | Súpravy 52000295, 52000297, 52000300, 52000355, 52000356, 52000388, 52000401, 52000748 |
| 2 | 965M | Súprava 52000349, 52000353 | ||
| 2 | 67956-96 | Súpravy 52000298, 52000305, 52000350, 52000354, 52000749 | ||
| 1 | 3901 | Súpravy 52000652, 52000653, 52000759, 52000761, 52000786, 52000789 | ||
| 4 | 1 | Záchytný remeň | 52400151 | Súpravy 52000295, 52000305, 52000354, 52000748 |
| 52400192 | Súpravy 52000355, 52000356 | |||
| 52400193 | Súprava 52000349 | |||
| 52400194 | Súpravy 52000350, 52000749 | |||
| 52400098 | Súprava 52000297 | |||
| 53031-05 | Súprava 52000300 | |||
| 52400214 | Súpravy 52000387, 52000388, 52000400, 52000401 | |||
| 53031-05 | Súprava 52000298 | |||
| 52400146 | Súprava 52000353 | |||
| 52400325 | Súpravy 52000652, 52000653, 52000759, 52000761, 52000786, 52000789 | |||
| 5 | 11 | Izolátor sedla | 11100174 | Súpravy 52000295, 5200297, 52000298, 52000300, 52000305, 52000350, 52000354,52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000748, 52000749 |
| 12 | Súpravy 52000349, 52000353 | |||
| 11 | 11100296 | Súpravy 52000759, 52000761, 52000786, 52000789 | ||
| 6 | 1 | Skrutka, popruh na držanie | 3901 | Súpravy 52000295, 52000297, 52000300, 52000355, 52000356, 52000652, 52000653, 52000748 |
| 10200036 | Súpravy 52000387, 52000388, 52000400, 52000401 | |||
| 7 | 1 | Podložka, popruh na držanie | 6036 | Súpravy 52000295, 52000297, 52000300, 52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000652, 52000563, 52000759, 52000761, 52000748, 52000786, 52000789 |
| 8 | 2 | Retenčná podložka (súčasť súpravy tesniacich matíc 59768-97) | Nepredáva sa samostatne | Súpravy 52000295, 52000300, 52000355, 52000387, 52000388, 52000400, 52000401, 52000748 |
| 1 | Súpravy 52000297, 52000356 | |||
| 9 | 4 | Ochranná páska | 11100176 | Súpravy 52000295, 52000297, 52000300, 52000355, 52000387, 52000400, 52000653, 52000761, 52000748, 52000786 |
| 6 | Súpravy 52000652, 52000759, 52000789 | |||
| 10 | 2 | Retenčná matica (súčasť súpravy tesniacich matíc 59768-97) | Nepredáva sa samostatne | Súpravy 52000295, 52000300, 52000355, 52000387, 52000388, 52000400, 52000401, 52000748 |
| 1 | Súpravy 52000297, 52000356, 52000652, 52000653, 52000759, 52000761, 52000786, 52000789 | |||
| 2 | Prírubová matica, veľká | 7499 | Súpravy 52000652, 52000653, 52000759, 52000789 | |
| 11 | 1 | Viazacia páska (nie je zobrazená) | 10039 | Súpravy 52000759, 52000761, 52000786, 52000789 |
| 10140 | Súpravy 52000652, 52000653 | |||
VŠEOBECNÉ INFORMÁCIE
Návod je k dispozícii aj elektronicky. Ak chcete skontrolovať, či používate najaktuálnejšiu dostupnú verziu, použite niektorý z nasledujúcich postupov:
- Prejdite na h-d.com/isheets.
- Naskenujte QR kód v ľavom hornom rohu návodu.
POZNÁMKA
Tento inštruktážny hárok môže obsahovať doplnkové video na pomoc pri montáži vysvetlením niektorých krokov inštalácie. Odkaz na video by sa nachádzalo na konci tohto inštruktážneho listu.
Modely
Informácie o vhodnosti pre jednotlivé modely nájdete v maloobchodnom katalógu diely a príslušenstvo (P&A) , v časti www.harley-davidson.com .
Obráťte sa na oddelenie podpory zákazníkov spoločnosti Harley-Davidson na čísle 1-800-258-2464 (len USA) alebo 1-414-343-4056.
Požiadavky na montáž
VÝSTRAHANemontujte tieto sady sediel na motocykle, ktoré nie sú vybavené príslušnými záchytnými remeňmi a stúpačkami spolujazdca. Ak nie sú stúpačky a záchytný remeň namontované, spolujazdec môže z pohybujúceho sa motocykla spadnúť alebo sa chytiť vodiča, čo môže viesť k strate kontroly nad motocyklom, ťažkému zraneniu alebo smrti. (00410b)
VÝSTRAHANa správnej inštalácii tejto súpravy závisí bezpečnosť vodiča a spolujazdca. Použite zodpovedajúce postupy uvedené v servisnej príručke. Ak daný postup presahuje vaše schopnosti alebo nemáte potrebné nástroje, zverte inštaláciu predajcovi motocyklov Harley-Davidson. Nesprávna inštalácia tejto súpravy môže mať za následok smrť alebo ťažké zranenie. (00333b)
Samostatný nákup stúpadiel pre spolujazdca sa vyžaduje, ak sa súprava montuje na vozidle pôvodne vybavenom jednomiestnym sedadlom.
POZNÁMKA
Tento návod odkazuje na informácie v servisnej príručke. Na túto montáž je potrebná servisná príručka pre tento model a modelový rok motocykla, ktorá je dostupná u:
- Predajcu motocyklov Harley-Davidson.
- Servisný informačný portál H-D je dostupný vo forme predplatného pre väčšinu modelov z roku 2001 a novších. Ďalšie informácie nájdete v sekcii Často kladené otázky týkajúce sa predplatného .
DEMONTÁŽ
POZNÁMKA
Pri vykonávaní nasledujúcich montážnych postupov dávajte pozor, aby sa od nástrojov alebo kovových príchytiek sedla nepoškriabali lakované povrchy (blatník, nádrž atď.).
| 1. | Odmontujte sedlo. Pozrite si servisnú príručku. a. Odložte si montážnu skrutku sedla. | |
| 2. | Iba súprava 52000297: Odstráňte ochrannú pásku zo zadného blatníka. POZNÁMKA Súprava 52000353: Opätovne použite Originálna výbava (OE) popruh na držanie z vozidla. | |
| 3. | Všetky súpravy okrem 52000353: Obrázok 1 Demontujte a zlikvidujte OE popruh na držanie. a. Súpravy 52000298, 52000305, 52000349, 52000350, 52000354, 52000652, 52000653, 52000759, 52000761, 52000749, 52000786, 52000789: Zlikvidujte veľké OE sedlové matice. | |
| 4. | Obrázok 2 Odstráňte držiak sedla s čapmi, ak je vo výbave. Zahoďte. a. Odstráňte nylonové poistné podložky (1) zo skrutiek držiaka (2). b. Odstráňte držiak so skrutkami z blatníka. |
MONTÁŽ
| 1. | Súpravy 52000295, 52000297, 52000300, 52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000652, 52000653, 52000748: Obrázok 3 Namontujte retenčnú maticu a retenčnú podložku do vhodných otvorov blatníka. a. Káblová viazacia páska sa môže použiť ako inštalačná pomôcka na montáž retenčnej matice a podložky. Umiestnite retenčnú maticu (1) cez viazaciu pásku (3). b. Prevlečte viayaciu pásku pod blatník a cez vhodný otvor blatníka. Vytiahnite viazaciu pásku, aby matica tesne priliehala k spodnej strane blatníka. c. S rebrom na retenčnej matici usadeným do zárezu v príslušnom otvore blatníka, zasuňte retenčnú podložku (2) na miesto smerom zozadu. Tým sa retenčná matica uzamkne na mieste. d. Odstráňte viazaciu pásku. | |
| 2. | Súpravy 52000295, 52000297, 52000300, 52000355, 52000387, 52000400, 52000748: Obrázok 1 Nainštalujte ochrannú pásku. a. Označte spodnú časť izolátorov (5), ktoré prichádzajú do kontaktu s kriedou. b. Umiestnite sedlo na miesto s prednými a zadnými montážnymi miestami na sedle zarovnanými s montážnymi miestami na vozidle. c. Zatlačením na sedlo preneste značky z izolátorov na blatník. d. Súpravy 52000652, 52000653, 52000759, 52000761, 52000786, 52000789: Obrázok 1 Ak je vozidlo vybavené čapovou doskou, použite ju na pripevnenie popruhu na držanie pomocou prírubových matíc (10) zo súpravy. e. Namontujte ochrannú pásku (9) na zadný blatník cez značky prenesené na blatník. | |
| 3. | Všetky súpravy okrem 52000353: Obrázok 1 Nainštalujte popruh na držanie (4), skrutku (6) a podložku (7). Utiahnite. Krútiaci moment: 6,75–10,2 N·m (60–90 in-lbs) POZNÁMKA Zabráňte kontaktu sedla s lakovanými povrchmi pri jeho posúvaní cez popruh na držanie. Môže dôjsť k poškodeniu laku. | |
| 4. | Obrázok 1 Posuňte zadnú časť operadla sedla cez popruh na držanie a zaháknite predný výstupok sedla (12) do rámu (11). | |
| 5. | Namontujte držiak sedla na blatník pomocou OE montážnej skrutky sedla. Utiahnite. Krútiaci moment: 1,7–3,4 N·m (15–30 in-lbs) | |
| 6. | Po namontovaní sedlo nadvihnite a presvedčite sa, či je bezpečne pripevnené. Pozrite si servisnú príručku. |
| 1 | Nylonová poistná podložka (2) |
| 2 | Skrutka držiaka (2) |
| 3 | Prírubová matica (2) |
Obrázok 2. Držiak sedla so skrutkami

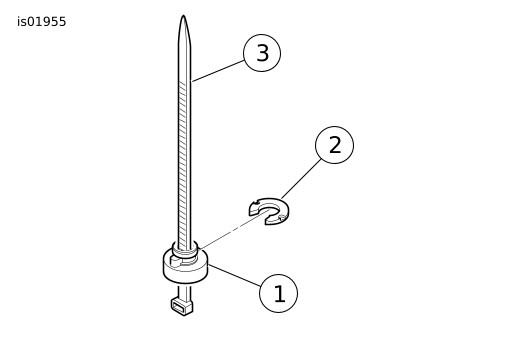

Obrázok 3. Montážny nástroj
