TWO-UP ONE-PIECE SOFTAIL SEAT KITS(ツーアップ(2人乗り)ワンピースSOFTAILシートキット)
J064362025-01-23
一般情報
表1。 一般的な情報
キット | 推奨ツール | スキルレベル(1) |
|---|---|---|
52000295、52000297、52000298、52000300、52000305、52000349、52000350、52000353、52000354、52000355、52000356、52000387、52000388、52000400、52000401、52000748、52000749、52000652、52000653、52000759、52000761、52000786、52000789 | セーフティグラス、トルクレンチ |  |
(1) トルク値に合わせた締め付け、またはその他適切なツールと技術が必要です
キット内容

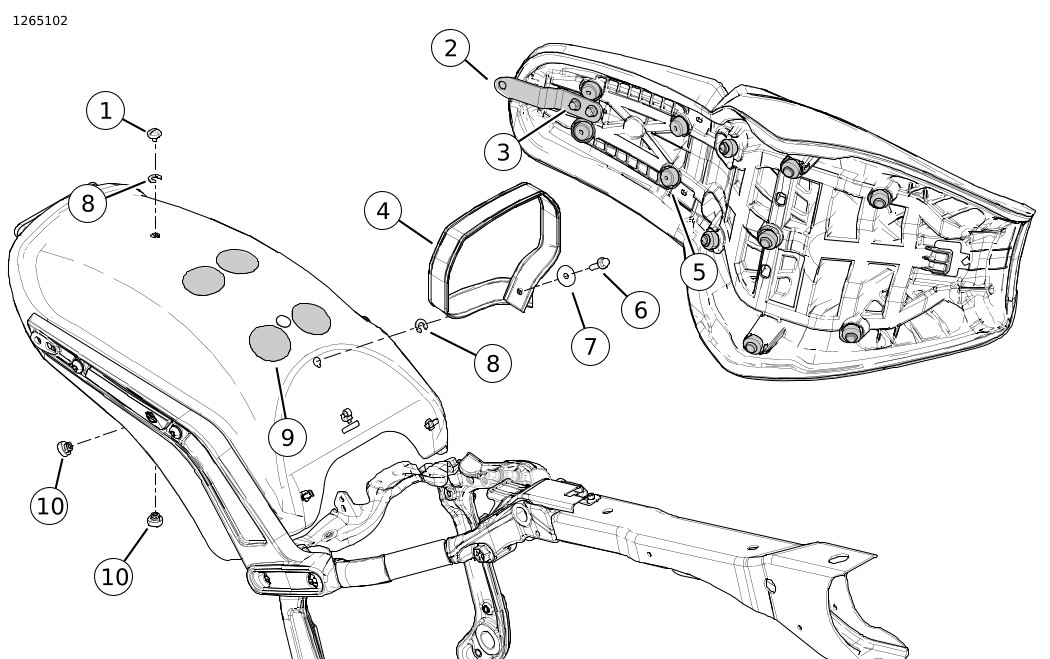

図1。 キット内容: ツーアップワンピース Softail シート
表2。 キット内容: ツーアップワンピース Softail シートキット
 | キットにすべての必用なものが入っていることを、車両にアイテムを取り付けたり、取り外したりする前に確認します。 | ||||
|---|---|---|---|---|---|
アイテム | 数量 | 説明 | 部品番号 | 注記: | |
 | 1 | 1 | シートサムスクリュー | 3075 | キット 52000295、52000300、52000355、52000387、52000388、52000401、52000748 |
| 10201398 | キット 52000652、52000653、52000759、52000761、52000786、52000789 | |||
| 2 | 1 | マウントブラケット、リア | 51652-97A | キット 52000295、52000297、52000300、52000355、52000356、52000748 |
| 52400209 | キット 52000387、52000400 | |||
| 52400285 | Kit 52000298、52000305、52000350、52000354、52000749 | |||
| 52400359 | キット 52000349、52000353 | |||
| 3 | 2 | フランジスクリュー | 3588 | キット 52000295、52000297、52000300、52000355、52000356、52000388、52000401、52000748 |
| 2 | 965M | キット 52000349、52000353 | ||
| 2 | 67956-96 | キット 52000298、52000305、52000350、52000354、52000749 | ||
| 1 | 3901 | キット 52000652、52000653、52000759、52000761、52000786、52000789 | ||
| 4 | 1 | グラブストラップ | 52400151 | キット 52000295、52000305、52000354、52000748 |
| 52400192 | キット 52000355、52000356 | |||
| 52400193 | キット 52000349 | |||
| 52400194 | Kit 52000350、52000749 | |||
| 52400098 | キット 52000297 | |||
| 53031-05 | キット 52000300 | |||
| 52400214 | キット 52000387、52000388、52000400、52000401 | |||
| 53031-05 | キット 52000298 | |||
| 52400146 | キット 52000353 | |||
| 52400325 | キット 52000652、52000653、52000759、52000761、52000786、52000789 | |||
| 5 | 11 | シートアイソレーター | 11100174 | キット 52000295、5200297、52000298、52000300、52000305、52000350、52000354,52000355、52000356、52000387、52000388、52000400、52000401、52000748、52000749 |
| 12 | キット 52000349, 52000353 | |||
| 11 | 11100296 | キット 52000759、52000761、52000786、52000789 | ||
| 6 | 1 | スクリュー、グラブストラップ | 3901 | キット 52000295、52000297、52000300、52000355、52000356、52000652、52000653、52000748 |
| 10200036 | キット 52000387、52000388、52000400、52000401 | |||
| 7 | 1 | ワッシャー、グラブストラップ | 6036 | キット 52000295、52000297、52000300、52000355、52000356、52000387、52000388、52000400、52000401、52000652、52000563、52000759、52000761、52000748、52000786、52000789 |
| 8 | 2 | リテンションワッシャー(シールナットキット 59768-97の一部) | 別売りなし | キット 52000295、52000300、52000355、52000387、52000388、52000400、52000401、52000748 |
| 1 | キット 52000297、52000356 | |||
| 9 | 4 | 保護テープ | 11100176 | キット 52000295、52000297、52000300、52000355、52000387、52000400、52000653、52000761、52000748、52000786 |
| 6 | Kit 52000652、52000759、52000789 | |||
| 10 | 2 | リテンションナット(シールナットキット 59768-97の一部) | 別売りなし | キット 52000295、52000300、52000355、52000387、52000388、52000400、52000401、52000748 |
| 1 | キット 52000297、52000356、52000652、52000653、52000759、52000761、52000786、52000789 | |||
| 2 | フランジナット、大 | 7499 | キット 52000652、52000653、52000759、52000789 | |
| 11 | 1 | ケーブルストラップ(図示なし) | 10039 | キット 52000759、52000761、52000786、52000789 |
| 10140 | キット 52000652、52000653 | |||
概略
取扱説明書は電子版もご用意しております。 ご利用のバージョンが最新版であることを確認するには、以下のいずれかを実行してください：
- 取扱説明書の左上にあるQRコードをスキャンする
注記
取扱要領書にはアッセンブリーの特定のパーツを明確にして、取り付けをサポートする 補足動画が付属している場合があります。 リンクされた動画は、この取扱要領書の最後にあります。
適合モデル
各モデルへの適合性については、 パーツ&アクセサリー (P&A) リテールカタログ、または www.harley-davidson.com のパーツ＆アクセサリーセクションを参照してださい。
ハーレーダビッドソン社のカスタマーサポートセンター(1-800-258-2464 (米国内のみ)または1-414-343-4056)にお問い合わせください。
取り付け要件
警告適切なグラブストラップやパッセンジャーフットペグが装備されていない車両にはこれらのシートキットを取り付けないでください。 フットペグとグラブストラップが装着されていない場合、走行中にパッセンジャーがオートバイから転落したり、運転手にしがみついたりし、制御が失われ死亡したり重傷を負うおそれがあります。 (00410b)
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
ソロシートが元々装備されている車両に取り付ける場合は、パッセンジャーフットペグの別途購入が必要です。
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 この取り付け作業には、車両の年式およびモデルに対応したサービスマニュアルが必要で、以下より入手することができます。
- ハーレーダビッドソンのディーラー。
- H-Dサービスインフォメーションポータル。2001年以降のほとんどのモデルのマニュアルを、サブスクリプションベースで利用可能。 詳細については、 「サブスクリプションに関するよくある質問」 を参照してください。
取り外し
注記
次の取り付けを行う際、ツールや金属シートタブで塗装面(フェンダー、タンク等)を引っ掻かないように注意してください。
| 1. | シートを取り外します。 サービスマニュアルを参照してください。 a. シートマウントスクリューを保管します。 | |
| 2. | キット 52000297のみ： リアフェンダーの保護テープをはがします。 注記 キット 52000353： 車両の 標準装備 (OE) グラブストラップを再利用します。 | |
| 3. | 52000353を除く全てのキット： 図1OE グラブストラップを取り外して、廃棄します。 a. キット 52000298、52000305、52000349、52000350、52000354、52000652、52000653、52000759、52000761、52000749、52000786、52000789: 大型OEシートナットを廃棄します。 | |
| 4. | 図2 装備車の場合は、スタッド付きシートブラケットを取り外します。 廃棄する。 a. ナイロン製固定ワッシャー(1)をブラケットスタッド(2)から取り外します。 b. フェンダーからスタッド付きブラケットを取り外します。 |
取り付け
| 1. | キット 52000295、52000297、52000300、52000355、52000356、52000387、52000388、52000400、52000401、52000652、52000653、52000748: 図3 リテンションナットおよびリテンションワッシャーを適切なフェンダーホールに取り付けます。 a. ケーブルストラップは、リテンションナットとワッシャーを取り付ける際の補助として使用することができます。 リテンションナット(1)をケーブルストラップ(3)の上に置きます。 b. フェンダーの下から上に向けて適切なフェンダーホールにケーブルストラップを通します。 ケーブルストラップを引き上げて、ナットをフェンダーの下側にぴったりと固定します。 c. リテンションナットのリブを適切なフェンダーホールのノッチに合わせ、リテンションワッシャー(2)を後方からスライドさせて所定の位置に装着します。 これにより、保持ナットが所定の位置に固定されます。 d. ケーブルストラップを取り外します。 | |
| 2. | キット 52000295、52000297、52000300、52000355、52000387、52000400、52000748: 図1 保護テープを取り付けます。 a. フェンダーと接触するアイソレーター(5)底部にチョークでマークを付けます。 b. シートのフロント/リア取り付け位置を車両の取り付け位置に合わせるようにして、シートを所定の位置に配置します。 c. シートを押し下げて、アイソレーターにつけたマークをフェンダーに転写させます。 d. Kit 52000652、52000653、52000759、52000761、52000786、52000789: 図1車両にスタッドプレートが装備されている場合は、スタッドプレートを使用して、キット付属のフランジナット(10)でグラブストラップを取り付けます。 e. 保護テープ(9)をリアフェンダー上に、フェンダーに転写したマークにかぶさるように取り付けます。 | |
| 3. | 52000353を除く全てのキット： 図1 グラブストラップ(4)、スクリュー(6)、ワッシャー(7)を取り付けます。 締め付ける。 トルク: 6.75–10.2 N·m (60–90 in-lbs) 注記 シートをグラブストラップにスライドさせる際、シートが塗装面に接触しないようにしてください。塗装に傷がつくおそれがあります。 | |
| 4. | 図1 シート後部をグラブストラップにスライドさせ、シート(12)のフロントタブをフレーム(11)に取り付けます。 | |
| 5. | OE シートマウントスクリューを使用して、シートブラケットをフェンダーに取り付けます。 締め付ける。 トルク: 1.7–3.4 N·m (15–30 in-lbs) | |
| 6. | シートを取り付けたら、シートを上に引っ張って、固定されているか確認します。 サービスマニュアルを参照してください。 |
| 1 | ナイロン製固定ワッシャー(2) |
| 2 | ブラケットスタッド(2) |
| 3 | フランジナット(2) |
図2。 スタッド付きシートブラケット
図3。 取り付け工具
