双人一体式软尾座椅套件
J064362025-01-23
基本信息
表1。 概述
套件
建议工具
技能水平(1)
52000295, 52000297, 52000298, 52000300, 52000305, 52000349, 52000350, 52000353, 52000354, 52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000748, 52000749, 52000652, 52000653, 52000759, 52000761, 52000786, 52000789
防护眼镜，扭矩扳手
(1) 按扭矩值或其他适当工具和所需技术进行紧固
套件内容

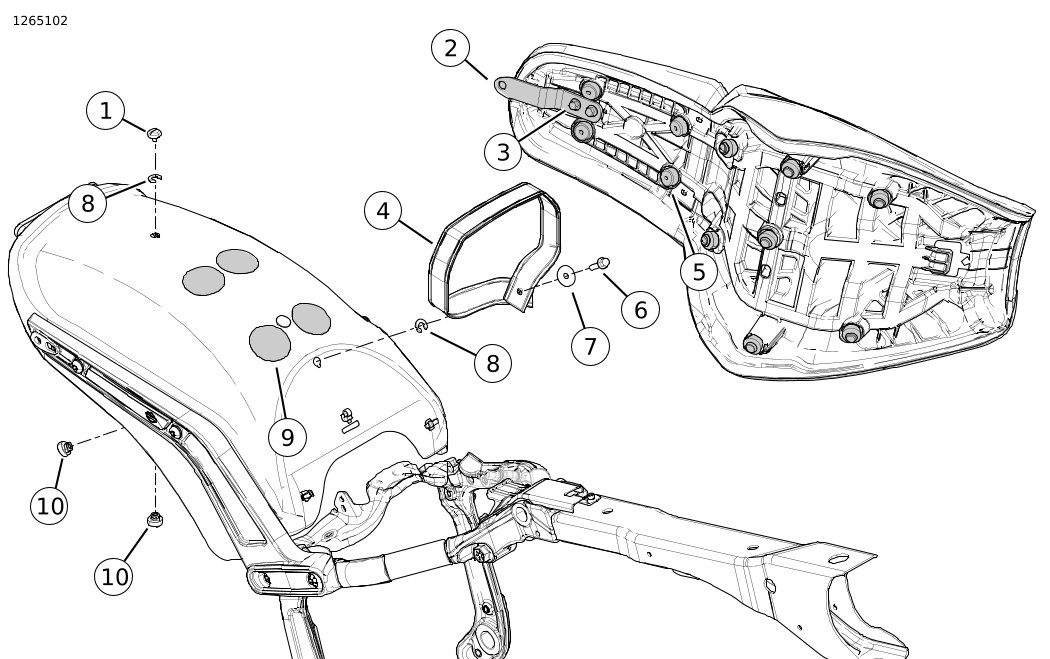

图1。 套件内容： 双人一体式软尾座椅
表2。 套件内容： 双人一体式软尾座椅套件
在安装或拆卸车辆物件之前，请确认套件中的所有内容物都齐全。
项目
数量
描述
零件编号
注意
1
1
座椅指拧螺钉
3075
套件52000295、52000300、52000355、52000387、52000388、52000401、52000748
10201398
套件52000652、52000653、52000759、52000761、52000786、52000789
2
1
安装托架，后
51652-97A
套件52000295、52000297、52000300、52000355、52000356、52000748
52400209
套件52000387、52000400
52400285
套件52000298、52000305、52000350、52000354、52000749
52400359
套件52000349，52000353
3
2
凸缘螺丝
3588
套件52000295、52000297、52000300、52000355、52000356、52000388、52000401、52000748
2
965M
套件52000349，52000353
2
67956-96
套件52000298、52000305、52000350、52000354、52000749
1
3901
套件52000652、52000653、52000759、52000761、52000786、52000789
4
1
扣带
52400151
套件52000295、52000305、52000354、52000748
52400192
套件52000355、52000356
52400193
套件52000349
52400194
套件52000350、52000749
52400098
套件52000297
53031-05
套件52000300
52400214
套件52000387、52000388、52000400、52000401
53031-05
套件52000298
52400146
套件52000353
52400325
套件52000652、52000653、52000759、52000761、52000786、52000789
5
11
座椅隔离器
11100174
套件52000295、5200297、52000298、52000300、52000305、52000350、52000354、52000355、52000356、52000387、52000388、52000400、52000401
12
套件52000349、52000353
11
11100296
套件52000759、52000761、52000786、52000789
6
1
螺丝，扣带
3901
套件52000295、52000297、52000300、52000355、52000356、52000652、52000653、52000748
10200036
套件52000387、52000388、52000400、52000401
7
1
垫圈，扣带
6036
套件52000295、52000297、52000300、52000355、52000356、52000387、52000388、52000400、52000401、52000652、52000563、52000759、52000761、52000748、52000786、52000789
8
2
固定垫圈（座椅螺母套件59768-97的一部分）
不单独出售
套件52000295、52000300、52000355、52000387、52000388、52000400、52000401、52000748
1
套件52000297、52000356
9
4
保护胶带
11100176
套件52000295、52000297、52000300、52000355、52000387、52000400、52000653、52000761、52000748、52000786
6
套件52000652、52000759、52000789
10
2
固定螺母（座椅螺母套件59768-97的一部分）
不单独出售
套件52000295、52000300、52000355、52000387、52000388、52000400、52000401、52000748
1
套件52000297、52000356、52000652、52000653、52000759、52000761、52000786、52000789
2
凸缘螺母，大
7499
套件52000652、52000653、52000759、52000789
11
1
线缆扎带（未显示）
10039
套件52000759、52000761、52000786、52000789
10140
套件52000652，52000653
概述
说明书另提供电子版本。 若要验证您使用的是否是最新版本，请执行下列操作之一：
注意
此说明书 可能包含一个补充视频 ，以帮助安装者明确组件的某个部件。 说明书结尾处有一个链接视频。
车型
关于车型适配信息，参见 零件与附件 (P&A) 零售目录或 www.harley-davidson.com 的零件与附件部分。
请联系哈雷戴维森客户支持中心，电话：1-800-258-2464（仅美国）或1-414-343-4056。
安装要求
警告
切勿在未配备适当扣带和乘客脚蹬的摩托车上安装这些座椅套件。 如果未安装脚蹬和扣带，乘客有可能从运动中的摩托车上掉落或抓住骑手，从而导致失控以及死亡或重伤。 (00410b)
警告
骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
如果在原来配备单人座椅的车辆上安装，需要另外购买乘客脚蹬。
注意
此说明书引用了维修手册信息。 此安装需要该年款和车型摩托车维修手册，可从下列渠道获得：
  • 哈雷戴维森经销商。
  • H-D 维修信息门户网站，一款可用于多数 2001 年款及更新款车型的订阅服务。 更多信息，请参看 关于订阅的常见问题 。
拆卸
注意
执行下列安装程序时，应避免工具或座椅金属蝶片刮伤油漆表面（挡板、油箱等）。
1. 拆下座椅。 参见维修手册。
a. 保留座椅安装螺丝。
2. 仅限套件52000297： 从后挡板拆下保护胶带。
注意
套件52000353： 重复使用摩托车上的 原厂设备 (OE) 扣带。
3. 除52000353外的所有套件： 图1 拆下 OE 扣带并丢弃。
a. 套件52000298、52000305、52000349、52000350、52000354、52000652、52000653、52000759、52000761、52000749、52000786、52000789： 丢弃大OE座螺母。
4. 图2 拆下带螺柱座椅托架（如配备）。 丢弃。
a. 从支架螺柱（2）拆下尼龙固定垫圈（1）。
b. 从挡板拆下带双头螺柱支架。
安装
1. 套件52000295、52000297、52000300、52000355、52000356、52000387、52000388、52000400、52000401、52000652、52000653、52000748: 图3 在相应的挡板孔中安装固定螺母与固定垫圈。
a. 线缆扎带可用作安装辅助工具，以安装固定螺母和垫圈。 将固定螺母（1）放在线缆扎带（3）上。
b. 将线缆扎带穿过挡泥板下方，并穿过相应的挡板孔。 向上拉动线缆扎带，使螺母紧贴在挡板下侧。
c. 使固定螺母的棱在相应挡板孔的槽口中就位，将固定垫圈（2）从后部滑动到位。 这样能够将固定螺母锁紧到位。
d. 拆下线缆扎带。
2. 套件52000295、52000297、52000300、52000355、52000387、52000400、52000748: 图1 安装保护胶带。
a. 用粉笔标记接触挡板的隔离器底部（5）。
b. 将座椅放置到位，使座椅上的前后安装位置对准摩托车上的安装位置。
c. 向下按压座椅，将隔离器上的标记压印到挡板上。
d. 套件52000652、52000653、52000759、52000761、52000786、52000789： 图1 如果车辆配备了螺柱板，请使用螺柱板和套件中的凸缘螺母（10）连接扣带。
e. 在后挡板上贴上保护胶带（9），以覆盖之前印到挡板上的标记。
3. 除52000353外的所有套件： 图1 安装扣带（4）、螺丝（6）和垫圈（7）。 拧紧。
扭矩: 6.75–10.2 N·m (60–90 in-lbs)
注意
穿过扣带滑动座椅时切勿让座椅接触喷漆表面，否则会损坏喷漆。
4. 图1 穿过扣带滑动座椅后部，将座椅（12）前部蝶片钩入车架（11）。
5. 用 OE 座椅安装螺丝将座椅托架安装至挡板。 拧紧。
扭矩: 1.7–3.4 N·m (15–30 in-lbs)
6. 安装好座椅之后向上拉动座椅，确保固定牢靠。 参见维修手册。
1尼龙固定垫圈（2）
2支架螺柱（2）
3凸缘螺母（2）
图2。 带螺柱座椅支架
图3。 安装工具
