KIT SADEL SOFTAIL SATU BAGIAN BERKAPASITAS 2 ORANG

J064362025-01-23

INFORMASI UMUM

Tabel 1. Informasi Umum

Kit	Alat-alat yang Disarankan	Level Keahlian⁽¹⁾
52000295, 52000297, 52000298, 52000300, 52000305, 52000349, 52000350, 52000353, 52000354, 52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000748, 52000749, 52000652, 52000653, 52000759, 52000761, 52000786, 52000789	Kaca Mata Pelindung, Kunci Torsi

(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai

ISI KIT

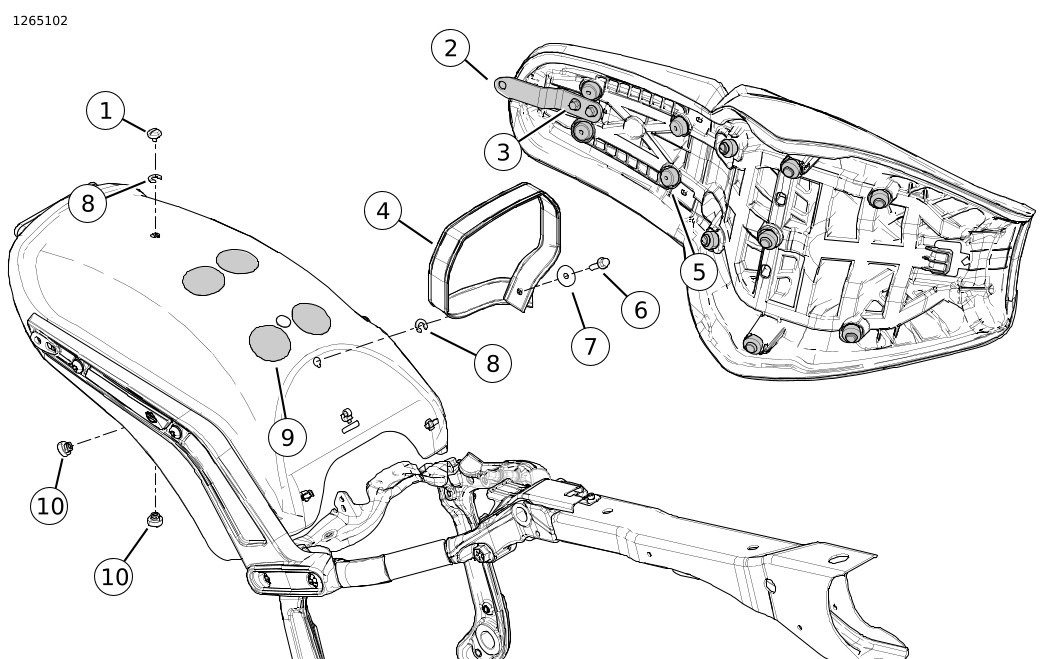

Gambar 1. Isi Kit: Sadel Satu Bagian Berkapasitas 2 Orang

Tabel 2. Isi Kit: Kit Sadel Satu Bagian Berkapasitas 2 Orang

Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
Item	Jumlah	Deskripsi	No. Komponen	Catatan
1	1	Sekrup thumb sadel	3075	Kit 52000295, 52000300, 52000355, 52000387, 52000388, 52000401, 52000748
1	1	Sekrup thumb sadel	10201398	Kit 52000652, 52000653, 52000759, 52000761, 52000786, 52000789
2	1	Braket pemasangan, belakang	51652-97A	Kit 52000295, 52000297, 52000300, 52000355, 52000356, 52000748
			52400209	Kit 52000387, 52000400
			52400285	Kit 52000298, 52000305, 52000350, 52000354, 52000749
			52400359	Kit 52000349, 52000353
3	2	Sekrup flensa	3588	Kit 52000295, 52000297, 52000300, 52000355, 52000356, 52000388, 52000401, 52000748
	2		965M	Kit 52000349, 52000353
	2		67956-96	Kit 52000298, 52000305, 52000350, 52000354, 52000749
	1		3901	Kit 52000652, 52000653, 52000759, 52000761, 52000786, 52000789
4	1	Tali pegangan penumpang	52400151	Kit 52000295, 52000305, 52000354, 52000748
			52400192	Kit 52000355, 52000356
			52400193	Kit 52000349
			52400194	Kit 52000350, 52000749
			52400098	Kit 52000297
			53031-05	Kit 52000300
			52400214	Kit 52000387, 52000388, 52000400, 52000401
			53031-05	Kit 52000298
			52400146	Kit 52000353
			52400325	Kit 52000652, 52000653, 52000759, 52000761, 52000786, 52000789
5	11	Isolator sadel	11100174	Kit 52000295, 5200297, 52000298, 52000300, 52000305, 52000350, 52000354,52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000748, 52000749
	12		11100174	Kit 52000349, 52000353
	11		11100296	Kit 52000759, 52000761, 52000786, 52000789
6	1	Sekrup, tali pegangan penumpang	3901	Kit 52000295, 52000297, 52000300, 52000355, 52000356, 52000652, 52000653, 52000748
6	1	Sekrup, tali pegangan penumpang	10200036	Kit 52000387, 52000388, 52000400, 52000401
7	1	Cincin, tali pegangan penumpang	6036	Kit 52000295, 52000297, 52000300, 52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000652, 52000563, 52000759, 52000761, 52000748, 52000786, 52000789
8	2	Cincin penahan (bagian dari kit mur perapat 59768-97)	Tidak dijual terpisah	Kit 52000295, 52000300, 52000355, 52000387, 52000388, 52000400, 52000401, 52000748
8	1	Cincin penahan (bagian dari kit mur perapat 59768-97)	Tidak dijual terpisah	Kit 52000297, 52000356
9	4	Selotip pelindung	11100176	Kit 52000295, 52000297, 52000300, 52000355, 52000387, 52000400, 52000653, 52000761, 52000748, 52000786
9	6	Selotip pelindung	11100176	Kit 52000652, 52000759, 52000789
10	2	Mur penahan (bagian dari kit mur perapat 59768-97)	Tidak dijual terpisah	Kit 52000295, 52000300, 52000355, 52000387, 52000388, 52000400, 52000401, 52000748
	1	Mur penahan (bagian dari kit mur perapat 59768-97)	Tidak dijual terpisah	Kit 52000297, 52000356, 52000652, 52000653, 52000759, 52000761, 52000786, 52000789
	2	Mur flensa, besar	7499	Kit 52000652, 52000653, 52000759, 52000789
11	1	Pengikat kabel (tidak ditunjukkan)	10039	Kit 52000759, 52000761, 52000786, 52000789
11	1	Pengikat kabel (tidak ditunjukkan)	10140	Kit 52000652, 52000653

UMUM

Lembar instruksi juga tersedia secara elektronik. Untuk memverifikasi bahwa Anda menggunakan versi terkini yang tersedia, lakukan salah satu hal berikut:

Buka h-d.com/isheets.
Pindai kode QR di sudut kiri atas lembar instruksi

CATATAN

Lembar instruksi ini mungkin berisi Video Tambahan untuk membantu pemasang dengan penjelasan bagian tertentu dari rakitan. Tautan ke video akan ditempatkan di akhir lembar instruksi ini.

Model

Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .

Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.

Persyaratan Pemasangan

PERINGATAN

Jangan memasang kit jok berikut ini pada sepeda motor yang tidak dilengkapi dengan tali pegangan penumpang dan pijakan kaki penumpang. Jika pijakan kaki dan tali pegangan penumpang tidak terpasang, penumpang dapat jatuh dari kendaraan yang berjalan atau akan berpegangan pada pengendara, yang dapat menyebabkan hilangnya kontrol dan kematian atau cedera parah. (00410b)

PERINGATAN

Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)

Pembelian pijakan kaki penumpang diperlukan jika dipasang pada kendaraan yang awalnya dilengkapi dengan sadel tunggal.

CATATAN

Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:

Dealer Harley-Davidson.
Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.

PELEPASAN

CATATAN

Ketika melakukan prosedur pemasangan berikut, hindari menggores permukaan bercat (sepatbor, tanki, dsb.) dengan alat atau tab sadel logam.

1.	Lepas jok. Lihat manual servis. a. Simpan sekrup pemasangan sadel.
2.	Hanya 52000297 Kit: Lepas selotip pelindung dari sepatbor belakang. CATATAN Kit 52000353: Gunakan kembali Peralatan Asli (OE) tali pegangan penumpang dari kendaraan.
3.	Semua kit kecuali 52000353: Gambar 1 Lepas dan buang OE tali pegangan penumpang. a. Kit 52000298, 52000305, 52000349, 52000350, 52000354, 52000652, 52000653, 52000759, 52000761, 52000749, 52000786, 52000789: Buang mur sadel OE besar.
4.	Gambar 2 Lepas braket sadel dengan baut stud, jika dilengkapi. Sisihkan. a. Lepas cincin penahan nilon (1) dari tiang braket (2). b. Lepaskan tiang braket dari sepatbor.

PASANG

1.	Kit 52000295, 52000297, 52000300, 52000355, 52000356, 52000387, 52000388, 52000400, 52000401, 52000652, 52000653, 52000748: Gambar 3 Pasang mur penahan dan cincin penahan ke dalam lubang yang sesuai di sepatbor. a. Pengikat kabel dapat digunakan sebagai alat bantu pemasangan untuk memasang mur penahan dan cincin. Tempatkan mur penahan (1) di atas pengikat kabel (3). b. Masukkan kabel di bawah sepatbor dan melalui lubang yang sesuai di sepatbor. Tarik tali kabel untuk menahan mur pas di bagian bawah sepatbor. c. Dengan tonjolan mur penahan terpasang pada takik lubang sepatbor yang sesuai, geser cincin penahan (2) ke posisinya dari belakang. Ini akan mengunci mur penahan di tempatnya. d. Lepas pengikat kabel.
2.	Kit 52000295, 52000297, 52000300, 52000355, 52000387, 52000400, 52000748: Gambar 1 Pasang selotip pelindung. a. Tandai bagian bawah isolator (5) yang bersentuhan dengan sepatbor dengan kapur. b. Posisikan sadel sedemikian rupa sehingga lokasi pemasangan depan dan belakang pada sadel sejajar dengan lokasi pemasangan pada kendaraan. c. Tekan sadel untuk mentransfer tanda dari isolator ke sepatbor. d. Kit 52000652, 52000653, 52000759, 52000761, 52000786, 52000789: Gambar 1 Jika kendaraan dilengkapi dengan pelat stud, gunakan pelat stud untuk memasang tali pegangan menggunakan mur flensa (10) dari kit. e. Pasang selotip pelindung (9) pada sepatbor belakang di atas tanda yang dipindahkan ke sepatbor.
3.	Semua kit kecuali 52000353: Gambar 1 Pasang sekrup tali pegangan (4), sekrup (6) dan cincin (7). Kencangkan. Torque: 6,75–10,2 N·m (60–90 in-lbs) CATATAN Jangan biarkan sadel menyentuh permukaan yang dicat saat digeser melalui tali pegangan karena dapat merusak cat.
4.	Gambar 1 Geser bagian belakang sadel melalui tali pegangan dan kaitkan tab depan sadel (12) ke rangka (11).
5.	Pasang braket sadel ke sepatbor dengan OE sekrup pemasangan sadel. Kencangkan. Torque: 1,7–3,4 N·m (15–30 in-lbs)
6.	Setelah memasang jok, pastikan jok terpasang kencang dengan menariknya ke atas. Lihat manual servis.

1	Cincin pengunci penahan nilon (2)
2	Tiang dudukan (2)
3	Mur flensa (2)

Gambar 2. Braket Sadel Berhias Kancing

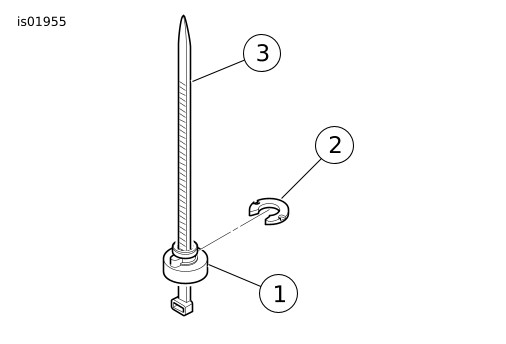

Gambar 3. Alat Pemasangan
