כיסוי סליל
J066172025-01-23
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
57300213, 57300214, 57300289, 57300416, 57300417, 57300418 | משקפי בטיחות, מפתח מומנט, מברג בעל ראש שטוח |  |
(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים
תכולת הערכה

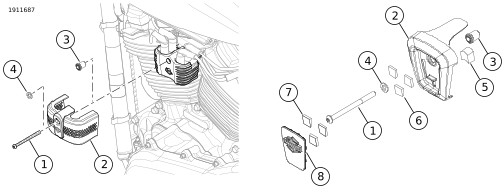

תרשים 1. תכולת הערכה: כיסוי סליל
טבלה 2. תכולת הערכה: ערכות כיסוי סליל
 | יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
 | 1 | 1 | בורג, כרום | 10200731 | ערכה: 57300213 |
| בורג, שחור | 10200730 | ערכה: 57300214 | ||
| בורג, ציפוי אבץ | 10201184 | ערכות: 57300289, 57300416, 57300417, 57300418 | ||
| 2 | 1 | כיסוי סליל | לא נמכר בנפרד | |
| 3 | 1 | תותב מרווח | 12400199 | ערכות: 57300289, 57300416, 57300417, 57300418 |
| 4 | 1 | דיסקית | לא נמכר בנפרד | ערכות: 57300289, 57300416, 57300417, 57300418 |
| 5 | 1 | פד, קצף | לא נמכר בנפרד | ערכות: 57300416, 57300417, 57300418 |
| 6 | 3 | סרט הרכבה | לא נמכר בנפרד | ערכות: 57300416, 57300417, 57300418 |
| 7 | 3 | סרט הרכבה | לא נמכר בנפרד | ערכות: 57300416, 57300417, 57300418 |
| 8 | 1 | הכנסה, כיסוי סליל | לא נמכר בנפרד | ערכה: 57300416, 57300417, 57300418 |
כללי
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. יש צורך במדריך הטיפולים לאופנועים מהשנה ומהדגם המסוימים לצורך ההתקנה הזו. ניתן לקבל אותו דרך:
- סוכנות של Harley-Davidson.
- פורטל המידע על תיקונים של Harley-Davidson (H-D Service Information Portal): הגישה היא למנויים; מכיל מידע עבור רוב דגמי שנת 2001 והדגמים החדשים יותר. למידע נוסף ראה את השאלות הנפוצות על מנויים .
הכנה
| 1. | הסר את הנתיך הראשי. עיין במדריך הטיפולים. |
הסר
| 1. | הסר ציוד מקורי (OE) בורג התקנת סליל. השלך. |
התקנה
| 1. | התקן כיסוי סליל מעל הסליל. a. Kits 57300213, 57300214: בורג (1) וכיסוי סליל (2). b. ערכות 57300289, 57300416, 57300417, 57300418: בורג (1), דסקית (4), כיסוי סליל (2) ותותב מרווח (3). | |
| 2. | הדק את הבורג (1). a. ערכות 57300213, 57300214 מומנט: 14,9–18,9 N·m (11–14 ft-lbs) b. ערכה 57300289 מומנט: 14,9–16,3 N·m (11–12 ft-lbs) | |
| 3. | ערכות 57300416, 57300417, 57300418: התקן כיסוי סליל מעל הסליל. הערה ודא שמכסה הסליל עוטף את החלק העליון של חבילת הסליל בעת הידוק בורג (1). a. התקן בורג (1), דיסקית (4), כיסוי סליל (2), ספייסר (3) ופד (5). b. הדק את הבורג (1). מומנט: 17,6–18,9 N·m (13–14 ft-lbs) c. התקן אינסרט (8) לכיסוי סליל (2). | |
| 4. | הוצאת אינסרט: a. הנח את קצה המברג בתוך החריץ הנמצא בחלקו התחתון של האינסרט ומכסה הסליל. b. דחוף החוצה בעדינות כדי להסיר. |
סיום
| 1. | התקן את הנתיך הראשי. עיין במדריך הטיפולים. |
