PENUTUP KOIL
J066172025-01-23
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
57300213, 57300214, 57300289, 57300416, 57300417, 57300418 | Kacamata pelindung, Kunci torsi, Obeng minus |  |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

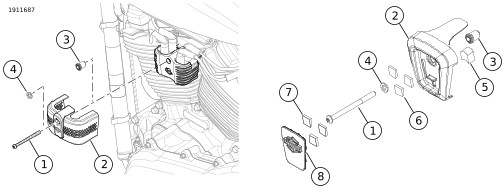

Gambar 1. Isi Kit: Penutup Koil
Tabel 2. Isi Kit: Kit Penutup Kumparan
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 1 | Sekrup, krom | 10200731 | Kit: 57300213 |
| Sekrup, hitam | 10200730 | Kit: 57300214 | ||
| Sekrup, berlapis seng | 10201184 | Kit: 57300289, 57300416, 57300417, 57300418 | ||
| 2 | 1 | Penutup koil | Tidak dijual terpisah | |
| 3 | 1 | Spacer | 12400199 | Kit: 57300289, 57300416, 57300417, 57300418 |
| 4 | 1 | Cincin pengunci | Tidak dijual terpisah | Kit: 57300289, 57300416, 57300417, 57300418 |
| 5 | 1 | Bantalan, busa | Tidak dijual terpisah | Kit: 57300416, 57300417, 57300418 |
| 6 | 3 | Selotip bolak balik | Tidak dijual terpisah | Kit: 57300416, 57300417, 57300418 |
| 7 | 3 | Selotip bolak balik | Tidak dijual terpisah | Kit: 57300416, 57300417, 57300418 |
| 8 | 1 | Sisipan, penutup koil | Tidak dijual terpisah | Kit: 57300416, 57300417, 57300418 |
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
- Dealer Harley-Davidson.
- Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
PERSIAPAN
| 1. | Lepas sekring utama. Lihat manual servis. |
PELEPASAN
| 1. | Lepas Peralatan Asli (OE) sekrup dudukan koil. Sisihkan. |
PASANG
| 1. | Pasang penutup koil pada koil. a. Kit 57300213, 57300214: Sekrup (1) dan penutup koil (2). b. Kit 57300289, 57300416, 57300417, 57300418: Sekrup (1), cincin (4), penutup koil (2) dan spacer (3). | |
| 2. | Kencangkan sekrup (1). a. Kit 57300213, 57300214 Torque: 14,9–18,9 N·m (11–14 ft-lbs) b. Kit 57300289 Torque: 14,9–16,3 N·m (11–12 ft-lbs) | |
| 3. | Kit 57300416, 57300417, 57300418: Pasang penutup koil pada koil. CATATAN Pastikan penutup koil membungkus bagian atas paket koil saat mengencangkan sekrup (1). a. Pasang sekrup (1), cincin (4), penutup koil (2), spacer (3) dan bantalan (5). b. Kencangkan sekrup (1). Torque: 17,6–18,9 N·m (13–14 ft-lbs) c. Pasang sisipan (8) ke penutup koil (2). | |
| 4. | Masukkan pelepas: a. Tempatkan ujung obeng ke dalam takik yang terletak di bagian bawah sisipan dan penutup koil. b. Cungkil keluar dengan hati-hati untuk melepas. |
SELESAI
| 1. | Pasang sekring utama. Lihat manual servis. |
