TOURING PASSENGER PILLION
941004542025-01-24
PANGKALAHATANG IMPORMASYON
Talahanayan 1. Pangkalahatang Impormasyon
Mga Kit | Mga Iminumungkahing Kagamitan | Antas ng Kasanayan(1) |
|---|---|---|
52400329, 52400330, 52400343, 52400378 | Mga Salaming Pangkaligtasan |  |
(1) Mga simpleng kagamitan at teknik lamang ang kinakailangan
MGA NILALAMAN NG KIT

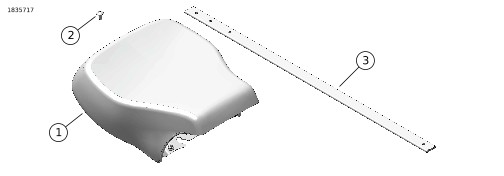

Figure 1. Mga Nilalaman ng Kit: Touring Passenger Pillion
Talahanayan 2. Mga Nilalaman ng Kit: Touring Passenger Pillion
 | Tiyakin na lahat ng nilalaman ay nasa kit bago magkabit o magtanggal ng mga item mula sa sasakyan. | ||||
|---|---|---|---|---|---|
Item | Qty | Paglalarawan | Part No. (Piyesa Blg.) | Mga tala | |
 | 1 | 1 | Upuan ng Angkasan | Hindi ipinagbibili nang hiwalay | |
| 2 | 1 | Turnilyo ng upuan | 10201398 | |
| 3 | 1 | Grab strap ng Pasahero | 52400325 | Mga Kit 52400329, 52400330 |
| 52400311 | Mga Kit 52400343, 52400378 | |||
PANGKALAHATAN
Available din sa elektronikong paraan ang instruction sheet. Upang i-verify na ginagamit mo ang pinakabagong bersyon na magagamit, gawin ang isa sa mga sumusunod:
- Pumunta sa h-d.com/isheets
- I-scan ang QR code sa kaliwang sulok sa itaas ng instruction sheet
TALA
Ang talaan na ito ng tagubilin ay maaaring may isang Supplemental na Video upang matulungan ang nagkakabit na maunawaan ang partikular na bahagi ng pag-assemble. Ang naka-link na video ay matatagpuan sa dulo ng talaan ng tagubilin na ito.
Mga Modelo
Para sa impormasyon ng fitment ng modelo, tingnan ang Parts and Accessories (Mga Piyesa at Accessory) (P&A) Retail na Katalogo o ang seksyon ng mga Piyesa at Accessory ng www.harley-davidson.com .
Makipag-ugnayan sa Harley-Davidson Customer Support Center sa 1-800-258-2464 (para sa U.S. lang) o sa 1-414-343-4056.
Mga Kinakailangan sa Pagkakabit
BABALAHuwag i-install ang mga seat kit na ito sa mga motorsiklong hindi nilagyan ng angkop na grab strap at mga footpeg ng pasahero. Kapag hindi naka-install ang mga footpeg at grab strap, maaaring mahulog ang pasahero mula sa umaandar na motorsiklo o kumapit sa operator, na nagiging sanhi ng pagkawala ng kontrol at kamatayan o malubhang pinsala. (00410b)
BABALAAng kaligtasan ng nagmamaneho at pasahero ay nakasalalay sa tamang pag-i-install ng kit na ito. Gamitin ang naaangkop na mga pamamaraan sa manwal ng serbisyo. Kung ang pamamaraan ay hindi abot ng iyong kakayahan o wala kang mga angkop na kasangkapan, ipagawa sa isang dealer ng Harley-Davidson ang pag-i-install. Ang maling pag-i-install ng kit na ito ay maaaring magresulta sa kamatayan o malubhang pinsala. (00333b)
TALA
Tumutukoy sa impormasyon sa manwal ng serbisyo ang pahina ng tagubilin na ito. Ang manwal ng serbisyo para sa taon/modelo ng motorsiklo ay kinakailangan para sa pagkakabit na ito at makukuha sa:
- Isang Harley-Davidson dealer.
- H-D Service Information Portal (Portal ng Impormasyon sa Serbisyo), isang akses na nakabatay sa subscription na magagamit ng karamihang 2001 at mas bagong modelo. Para sa higit pang impormasyon, tingnan ang Mga madalas itanong tungkol sa mga subscription .
Ang mga item na ito ay makukuha sa iyong lokal na dealership ng Harley-Davidson.
- Ang hiwalay na pagbili ng Low-Profile Solo Touring Seat (Part No. 52000690 o 52000691) ay kinakailangan para sa pag-install ng mga Low-Profile pillion (Kit 52400329 o 52400330).
- Ang hiwalay na pagbili ng Solo Touring Seat (Part No. 52000750 o 52000751) ay kinakailangan para sa pag-install ng mga hindi Low-Profile na pillion (Kit 52400343 o 52400378).
- Kailangan ng hiwalay na pagbili ng Kit ng Pangmount ng Upuan (Bahagi Blg. 10400077), KUNG ang Orihinal na Kagamitan (OE) hardware sa pangmount ng upuan ay hindi magagamit.
IKABIT
| 1. | Figure 2 Tanggalin ang mga custom nut (4) at i-angat ang likuran ng solo na upuan. | |
| 2. | Ikabit ang grab strap ng pasahero (5) sa mga stud. | |
| 3. | Ikabit ang solo na upuan sa itaas ng grab strap (5). | |
| 4. | Ikabit ang mga custom nut (4). Higpitan. Torque: 1–1,7 N·m (9–15 in-lbs) Custom Nut | |
| 5. | Ikabit ang pillion ng upuan (2) sa grab strap (5) sa mga custom nut ng upuan. a. I-slide ang dalawang slot sa base ng pillion sa mga groove na nasa mga custom nut. b. Tiyakin na ang tab sa harapan ng upuan ay nakakabit sa slot. | |
| 6. | Ikabit nang maayos ang likuran ng pillion sa fender. a. Iposisyon ang tab ng upuan sa fender nut (3). b. Ikabit ang turnilyo ng upuan (1). Higpitan. Torque: 5,4–8,1 N·m (48–72 in-lbs) Turnilyo ng Upuan | |
| 7. | I-angat pataas ang pillion at upuan ng rider upang matiyak na ito ay nakakabit nang maayos. |
| 1 | Turnilyo ng upuan |
| 2 | Upuan ng Angkasan |
| 3 | Fender nut |
| 4 | Custom nut (2) |
| 5 | Grab strap ng Pasahero |
Figure 2. Pagkakabit ng Pillion ng Upuan
