TEMPAT DUDUK PEMBONCENG KEMBARA
941004542025-01-24
MAKLUMAT UMUM
Jadual 1. Maklumat Am
Kit | Alat yang Dicadangkan | Tahap Kemahiran(1) |
|---|---|---|
52400329, 52400330, 52400343, 52400378 | Kaca Mata Keselamatan |  |
(1) Memerlukan alat dan teknik yang mudah sahaja
KANDUNGAN KIT

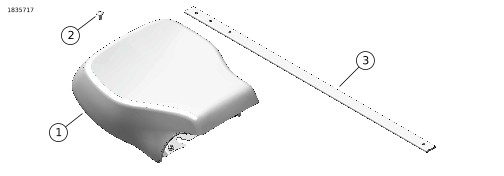

Rajah 1. Kandungan Kit: Tempat Duduk Pembonceng Kembara
Jadual 2. Kandungan Kit: Tempat Duduk Pembonceng Kembara
 | Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan. | ||||
|---|---|---|---|---|---|
Item | Kuantiti | Penerangan | No. Bahagian | Nota | |
 | 1 | 1 | Tempat duduk pembonceng | Tidak dijual secara berasingan | |
| 2 | 1 | Skru tempat duduk | 10201398 | |
| 3 | 1 | Tali pegangan pembonceng | 52400325 | Kit 52400329, 52400330 |
| 52400311 | Kit 52400343, 52400378 | |||
UMUM
Helaian arahan juga boleh didapati secara elektronik. Untuk mengesahkan bahawa anda menggunakan versi terkini yang tersedia, lakukan salah satu daripada perkara berikut:
- Pergi ke h-d.com/isheets
- Imbas kod QR di sudut kiri atas helaian arahan
CATATAN
Lembaran arahan ini mungkin termasuk Video Tambahan untuk menerangkan pemasangan bahagian tertentu. Pautan video akan diletakkan pada penghujung lembaran arahan ini.
Model
Bagi maklumat perlengkapan model, lihat Bahagian dan Aksesori (P&A) Katalog Runcit atau Bahagian dan Aksesori di seksyen www.harley-davidson.com .
Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.
Keperluan bagi Pemasangan
AMARANJangan pasangkan kit tempat duduk ini pada motosikal yang tidak dilengkapi strap pegangan dan pancang kaki pembonceng yang sesuai. Jika pancang kaki dan strap pegangan tidak dipasang, pembonceng boleh terjatuh daripada motosikal yang bergerak atau berpegang pada pengendali, yang boleh menyebabkan kehilangan kawalan dan kematian atau kecederaan serius. (00410b)
AMARANKeselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)
CATATAN
Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Pemasangan ini memerlukan manual servis bagi motosikal tahun dan model ini yang tersedia di:
- Pengedar Harley-Davidson.
- Portal Maklumat Servis H-D, iaitu akses langganan bagi kebanyakan model 2001 dan yang lebih baharu. Untuk maklumat lanjut, lihat Soalan lazim tentang langganan .
Item ini boleh didapati daripada pengedar Harley-Davidson tempatan anda.
- Pembelian berasingan Tempat Duduk Kembara Solo Berprofil Rendah (No. Bahagian 52000690 atau 52000691) diperlukan untuk pemasangan dengan tempat duduk pembonceng Berprofil Rendah (Kit 52400329 atau 52400330).
- Pembelian berasingan Tempat Duduk Kembara Solo (No. Bahagian 52000750 atau 52000751) diperlukan untuk pemasangan dengan tempat duduk pembonceng Berprofil Rendah (Kit 52400343 atau 52400378).
- Pembelian berasingan Kit Lekapan Tempat Duduk (No. Bahagian 10400077) diperlukan, JIKAPeralatan Asal (OE) perkakasan lekapan tempat duduk tidak tersedia.
PEMASANGAN
| 1. | Rajah 2 Tanggalkan nat tersuai (4) dan angkat bahagian belakang tempat duduk solo. | |
| 2. | Pasang tali pegangan pembonceng (5) pada stad. | |
| 3. | Pasang tempat duduk solo di atas tali pegangan (5). | |
| 4. | Pasang nat tersuai (4). Ketatkan. Tork: 1–1,7 N·m (9–15 in-lbs) Nat Tersuai | |
| 5. | Pasang tempat duduk pembonceng (2) melalui tali pegangan (5) pada nat tersuai tempat duduk. a. Gelangsarkan dua slot dalam tapak tempat duduk pembonceng ke dalam alur pada nat tersuai. b. Sahkan bahawa tab di depan tempat duduk melibatkan slot. | |
| 6. | Kukuhkan bahagian belakang tempat duduk pembonceng pada dapra. a. Letakkan tab tempat duduk pada nat dapra (3). b. Pasang skru tempat duduk (1). Ketatkan. Tork: 5,4–8,1 N·m (48–72 in-lbs) Skru Tempat Duduk | |
| 7. | Angkat pada tempat duduk pembonceng dan tempat duduk penunggang untuk memastikan ia selamat. |
| 1 | Skru tempat duduk |
| 2 | Tempat duduk pembonceng |
| 3 | Nat dapra |
| 4 | Nat tersuai (2) |
| 5 | Tali pegangan pembonceng |
Rajah 2. Pemasangan Tempat Duduk Pembonceng
