PARABREZZA WIND SPLITTER

941004692025-01-23

INFORMAZIONI GENERALI

Tabella 1. Informazioni generali

Kit	Attrezzi consigliati	Livello di abilità⁽¹⁾
57400597,57400600, 57400601, 57400602, 57400603, 57400688	Occhiali di protezione, chiave dinamometrica, alcool isopropilico

(1) Si richiedono serraggi ai valori di coppia specificati, una abilità tecnica discreta e l’uso di attrezzatura comune

CONTENUTO DEL KIT

Figura 1. Contenuto del kit: Parabrezza Wind Splitter

Tabella 2. Contenuto del kit: Kit parabrezza Wind Splitter

Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo.
Articolo	Q.tà	Descrizione	No kit	Note
1	1	Parabrezza Wind Splitter, 5", fumé scuro	57400597	Richiede supporti corti
2	1	Parabrezza Wind Splitter, 8", chiaro	57400600	Richiede supporti alti
		Parabrezza Wind Splitter, 8", fumé chiaro	57400601	Richiede supporti alti
		Parabrezza frangivento, 8", fumé scuro	57400688	Richiede supporti alti
3	1	Parabrezza Wind Splitter, 10", chiaro	57400602	Richiede supporti alti
3	1	Parabrezza Wind Splitter, 10", fumé chiaro	57400603	Richiede supporti alti
4	4	Vite	10200890
5	4	Occhiello	12100141

GENERALE

Il foglio di istruzioni è disponibile anche in formato elettronico. Per verificare che si stia utilizzando la versione più recente disponibile, eseguire una delle operazioni seguenti:

Andare a h-d.com/isheets.
Eseguire la scansione del codice QR nell'angolo in alto a sinistra del foglio di istruzioni

NOTA

Questo foglio di istruzioni può contenere un video supplementare per aiutare l'installatore a chiarire alcune parti dell'assieme. In fondo a questo foglio di istruzioni è disponibile il link per il video.

Modelli

Per informazioni sui modelli compatibili, vedere il Parti e accessori (P&A) catalogo di vendita oppure la sezione Parti e Accessori di www.harley-davidson.com .

Contattare il centro di assistenza clienti Harley-Davidson al numero 1-800-258-2464 (solo USA) o 1-414-343-4056.

Requisiti di installazione

Questi prodotti sono disponibili presso il concessionario Harley-Davidson locale.

Vedere Figura 3 quali blocchi di montaggio del parabrezza sono attualmente installati sul veicolo.
Kit 57400600, 57400601, 57400602, 57400603, 57400688: Richiede blocchi di montaggio per parabrezza alti (codice componente 57400668).
Kit 57400597: Richiede blocchi di montaggio per parabrezza corti (codice componente 57400687).

AVVERTENZA

La sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00308b)

AVVERTENZA

Una scorretta installazione degli accessori o disposizione del carico possono pregiudicare la stabilità e la manovrabilità della motocicletta, con pericolo di lesioni gravi o mortali. (00455b)

RIMOZIONE

Vedere la figura 2. Rimuovere e scartare le viti (2), le rondelle (3) e il parabrezza (1).

1	Parabrezza
2	Vite (4)
3	Rondella (4)
4	Isolatore (2)
5	Blocco di montaggio (2)

Figura 2. Rimuovere il parabrezza OE

INSTALLAZIONE

Blocchi di montaggio

1.	Vedere Requisiti di installazione e Figura 3 per determinare se è necessario sostituire i blocchi di montaggio del parabrezza.
2.	Se è necessario sostituire i blocchi di montaggio del parabrezza, seguire le istruzioni contenute nel kit appropriato.

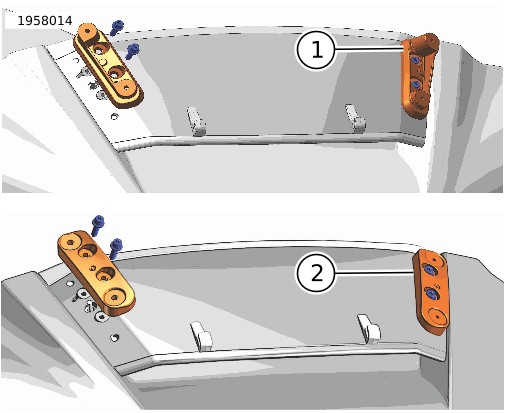

1	Blocco di montaggio, alto
2	Blocco di montaggio, corto

Figura 3. Blocchi di montaggio del parabrezza, corti/alti

Parabrezza Wind Splitter

1.	Vedere la figura 4. Far scorrere il parabrezza divisore d'aria (4) negli isolatori (5).
2.	Installare gli occhielli (2). a. Spruzzare una soluzione 50/50 di alcol isopropilico e acqua sugli occhielli. Ciò semplificherà l’allineamento degli occhielli nel parabrezza.
3.	Installare le viti (1). Serrare. Coppia: 3,5–4,5 N·m (31–40 in-lbs)

NOTA

Controllare la bulloneria di montaggio periodicamente. Non guidare mai con gli attacchi allentati. Un attacco allentato provoca delle sollecitazioni aggiuntive su tutti gli altri attacchi, nonché sul parabrezza stesso e può provocare il guasto prematuro dei componenti.

1	Vite (4)
2	Occhiello (4)
3	Blocco di montaggio (2)
4	Parabrezza
5	Isolatore (2)

Figura 4. Installare il parabrezza Wind Splitter

MANUTENZIONE

Cura e pulizia

AVVISO

I parabrezza/deflettori in policarbonato richiedono la dovuta attenzione e cura per la loro manutenzione. Una manutenzione non corretta del policarbonato può danneggiare i parabrezza/deflettori. (00483e)

Non usare sul parabrezza benzene, solventi per vernici, benzina o qualsiasi altro tipo di detergente molto aggressivo. Se lo si fa, si danneggia la superficie.
Non lavare il parabrezza sotto il sole o quando è caldo.
La pulizia eseguita con detergenti in polvere, abrasivi o alcalini danneggia il parabrezza.
Il riverbero dei raggi solari sulla curvatura interna del parabrezza possono causare, in alcune ore del giorno, un surriscaldamento degli strumenti della motocicletta. Fare attenzione quando si posteggia. Se si posteggia rivolti verso il sole, porre un oggetto opaco sopra la strumentazione o regolare il parabrezza in modo da evitare il riverbero.
Dopo aver lavato e asciugato il parabrezza, assicurarsi che lo stesso sia correttamente posizionato negli occhielli prima di adoperare il veicolo.

AVVISO

Usare solo i prodotti Harley-Davidson consigliati sui parabrezza Harley-Davidson. Evitare l’uso di prodotti chimici aggressivi o di prodotti antipioggia, che possono causare danni alla superficie del parabrezza, quali opacità o aloni. (00231c)

Non raschiare mai il parabrezza con una lametta o altri attrezzi affilati in quanto questo potrebbe causare danni permanenti.
Per favorire l’eliminazione degli insetti dal parabrezza, si consiglia di coprirlo con un panno pulito e bagnato per circa 15 minuti prima di lavarlo.
