KIT SETANG SOFTAIL

941005182025-01-24

INFORMASI UMUM

Tabel 1. Informasi Umum

Kit	Alat-alat yang Disarankan	Level Keahlian⁽¹⁾
55801579	Kaca Mata Pelindung, Kunci Torsi

(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai

ISI KIT

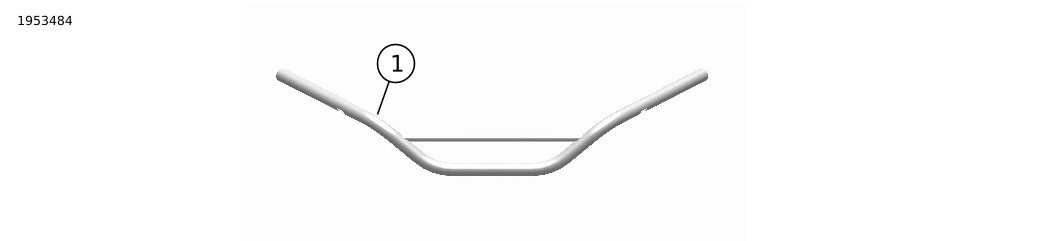

Gambar 1. Isi Kit: Setang

Tabel 2. Isi Kit: Kit Setang

	Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
	Item	Jumlah	Deskripsi	No. Komponen	Catatan
	1	1	Setang	Tidak dijual terpisah
Item yang disebutkan dalam teks
	A	1	Pola menonjol

UMUM

Lembar instruksi juga tersedia secara elektronik. Untuk memverifikasi bahwa Anda menggunakan versi terkini yang tersedia, lakukan salah satu hal berikut:

Buka h-d.com/isheets.
Pindai kode QR di sudut kiri atas lembar instruksi

CATATAN

Lembar instruksi ini mungkin berisi Video Tambahan untuk membantu pemasang dengan penjelasan bagian tertentu dari rakitan. Tautan ke video akan ditempatkan di akhir lembar instruksi ini.

Model

Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .

Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.

Persyaratan Pemasangan

PERINGATAN

Mengganti gasket saluran rem. Penggunaan kembali gasket asli yang pernah dipakai dapat mengakibatkan masalah pada rem dan hilangnya kontrol pada sepeda motor, yang dapat menyebabkan kematian atau cedera parah. (00318a)

PERINGATAN

Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)

CATATAN

Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:

Dealer Harley-Davidson.
Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.

Item-item ini tersedia di dealer Harley Davidson setempat.

Mungkin diperlukan pembelian terpisah untuk pegangan tangan kiri Peralatan Asli (OE) yang direkatkan.

Pembelian terpisah suku cadang atau aksesori tambahan diperlukan untuk pemasangan kit setang ini dengan benar. Lihat Panduan Pemasangan Setang/Persyaratan Pemasangan.

PERSIAPAN

PERINGATAN

Untuk mencegah starter kendaraan tiba-tiba, yang dapat menyebabkan kematian atau cedera parah, lepas sekring utama sebelum melakukan pemasangan lampu depan. (00251b)

PERINGATAN

Saat menyervis sistem bahan bakar, jangan merokok atau membiarkan nyala api atau bunga api di dekat area servis. Bensin mudah terbakar dan mudah meledak, yang dapat menyebabkan kematian atau cedera parah. (00330a)

PERHATIAN

Minyak rem DOT 5 yang mengenai mata dapat menyebabkan mata mengalami iritasi, membengkak, dan memerah. Hindari kontak dengan mata. Jika minyak mengenai mata, bilas dengan air sebanyak-banyaknya dan segera lakukan pemeriksaan medis. Menelan minyak rem DOT 5 dalam jumlah banyak dapat menyebabkan rasa tidak nyaman pada pencernaan. Jika tertelan, segera lakukan pemeriksaan medis. Gunakan di area dengan sirkulasi udara baik. JAUHKAN DARI JANGKAUAN ANAK-ANAK. (00144b)

PERINGATAN

Kontak dengan minyak rem DOT 4 dapat memberikan dampak buruk yang serius pada kesehatan. Kelalaian untuk mengenakan pelindung mata dan kulit yang tepat dapat menyebabkan kematian atau cedera parah.

Jika terhirup: Tetaplah tenang, hirup udara segar, cari bantuan medis.
Jika mengenai kulit: Lepas pakaian yang terkena minyak. Basuh kulit dengan air selama 15-20 menit. Jika iritasi semakin parah, cari bantuan medis.
Jika mengenai mata: Biarkan kelopak mata terbuka dan cuci mata yang terkena minyak dengan air mengalir selama setidaknya 15 menit. Jika iritasi semakin parah, cari bantuan medis.
Jika tertelan: Bersihkan mulut dan minum banyak air. Jangan paksa untuk muntah. Hubungi Layanan Penanggulangan Keracunan. Segera cari bantuan medis.
Lihat Lembar Data Keselamatan (SDS) untuk perinciannya di sds.harley-davidson.com

(00240e)

PEMBERITAHUAN

Permukaan yang dicat dan panel bodi dapat rusak jika terkena minyak rem DOT 4. Selalu berhati-hati dan lindungi permukaan dari tumpahan ketika melakukan servis pada rem. Kelalaian dalam mematuhi petunjuk ini dapat menyebabkan kerusakan penampilan kendaraan. (00239c)

CATATAN

Jika minyak rem DOT 4 mengenai permukaan yang dicat, SEGERA bersihkan permukaan dengan air bersih.

1.	Kendurkan atau lepaskan tangki bahan bakar. Lihat manual servis.
2.	Lepas rakitan fairing atau kaca depan (jika dilengkapi). Lihat manual servis. a. Jangan rusak permukaan dengan lapisan akhir.
3.	Jika penggantian selang rem diperlukan sesuai dokumen persyaratan pemasangan setang, kuras minyak rem dari reservoir rem depan dan selang rem. Lihat manual servis.

PELEPASAN

PEMBERITAHUAN

Lepas komponen saluran rem dengan saksama. Kerusakan pada permukaan dudukan dapat menyebabkan kebocoran. (00320a)

CATATAN

Tutupi komponen yang dicat untuk melindungi permukaan sepeda motor.

4.	Lepas OE Setang.
5.	Perhatikan perutean selang rem depan dan orientasi fiting banjo. a. Cabut dan lepas selang rem jika diperlukan. Lihat manual servis. b. Simpan baut banjo, tetapi buang gasket penyegel.
6.	Cabut kabel kopling dari tuas kopling. Lihat manual servis. a. Cabut kabel kopling atas dari penyetel. Lihat manual servis. b. Lepas kabel kopling atas dari kendaraan. CATATAN Catat perutean kabel dan lokasi strap kabel sebelum pelepasan. CATATAN Sebelum memutus sambungan kabel lampu sein, catat jalur kabel lampu sein. JANGAN lepas kabel dari rumahan konektor sakelar setang di bawah tangki bahan bakar. JANGAN lepas kabel dari rumahan konektor Multilock di bawah tangki bahan bakar.
7.	Lepas semua klip penahan kabel plastik atau pengikat kabel yang menahan kontrol setang dan kabel sein ke setang dan ke konektor sambungan harnes. a. Putuskan sambungan kabel setang. Lihat manual servis.
8.	Gunakan selotip untuk membungkus ujung kabel dari setiap harnes individu untuk membuat kepala kabel terpisah. a. Bungkus semua dengan rapat untuk memasuki lubang.
9.	Lepaskan rakitan silinder master rem depan dan tuas kopling dari setang. a. Lepas lampu sein dan spion yang terpasang, jika perlu.
10.	Lepaskan harnes kabel dari setang. a. Simpan rakitan kontrol setang.
11.	Lepaskan harnes kabel dan unit rumah sakelar sisi kiri. Lihat manual servis.
12.	Lepaskan pegangan tangan dan sisihkan untuk pemasangan ke setang baru, kecuali diganti.
13.	Lepaskan setang bawaan dari riser setang. Lihat manual servis. a. Simpan perangkat keras dan komponen riser untuk pemasangan nanti.

KABEL INTERNAL SETANG BARU

PERINGATAN

Tarik kabel dengan hati-hati melalui lubang di setang untuk menghindari pengelupasan kabel. Kabel yang terkelupas dapat mengakibatkan korsleting dan merusak komponen kelistrikan kendaraan dan membuat sepeda motor kehilangan kontrol, yang dapat menyebabkan kematian atau cedera parah. (00418b)

CATATAN

Senar dapat dirutekan melalui setang, dimulai dari lubang masuk kawat pada pegangan dan menggunakan udara bertekanan di ujung pegangan untuk meniup tali melalui batang.

Pemandu benang (atau kabel tipis) membantu merutekan bundel kabel melalui setang.

Jika diperlukan, ekstensi harnes dipasang di ujung riser setang, bukan pada kontrol tangan. Lihat dokumen Persyaratan Pemasangan Setang untuk menentukan jika diperlukan.

Jika juga melakukan perutean dengan ekstensi lampu sein, beri jarak pada bundel lampu sein beberapa inci di luar bundel konektor awal pada bagian tertipis untuk memudahkan perutean.

1.	Atur konektor agar tidak berada pada lokasi yang sama di sepanjang rangkaian kabel. a. Lihat Gambar 2. Rentangkan kabel yang sesuai (1) melalui setang. b. Ikat tali ke harnes kabel. c. Selotip (2) di sekeliling harnes. d. Selotip harus meruncing (3) dan fleksibel agar mudah ditarik melalui setang. e. Tarik kabel tarik melalui setang untuk merutekan bundel kabel ke titik keluar yang benar.
2.	Gunakan sedikit sabun cair, pembersih jendela, atau pelumas serbaguna ke bundel kabel sakelar sisi kanan. Untuk setang dengan coran sempit, lubang dapat dibuat untuk mengalirkan cairan ke dalam setang.
3.	Lihat Gambar 3. Dengan setang ditempatkan pada permukaan mulus dan lembut, ujung pegangan mengarah ke atas, perlahan masukkan bundel kabel sakelar sisi kanan ke bukaan pada bagian bawah setang baru dan ke arah bukaan besar di tengah setang.
4.	Tarik ujung bundel kabel berselotip melalui bukaan keluar di bagian tengah setang. a. Tempatkan rumahan sakelar ke perkiraan posisi akhir. b. JANGAN kencangkan rumahan sakelar pada setang sekarang.
5.	Lepas selotip dari ujung bundel kabel.
6.	Periksa arus listrik antara setang dan masing-masing kabel dalam bundel kabel. a. Arus akan menunjukkan korsleting, yang akan memerlukan pemeriksaan kabel dan perutean pada rumahan sakelar.
7.	Jika ekstensi harnes diperlukan, pasang setelah merutekan kabel melalui setang.

1	Tarik tali
2	Harnes kabel berplester
3	Ujung meruncing

Gambar 2. Tarik Tali dan Harnes Kabel

1	Sekrup pemasangan sakelar atas
2	Jauhkan kabel dari titik jepit dekat pos berulir
3	Kabel
4	Lubang di setang
5	Lubang kabel tengah

Gambar 3. Perutean Kabel Rumahan Sakelar

PASANG RAKITAN SETANG

CATATAN

Orientasi setang biasanya menempatkan bidang riser setang sejajar dengan garpu depan kendaraan. Peraturan negara bagian atau daerah dapat menetapkan batas ketinggian setang. Teliti dan sesuaikan sebagaimana mestinya.

Setang

1.	Lihat Gambar 1. Pasang setang (1) ke dasar riser. CATATAN Pastikan setang berada di tengah dan diposisikan dengan benar. a. Arahkan bundel kabel ke bawah melalui braket garpu atas.
2.	Pasang setang dengan area menonjol (A) di tengah dasar riser. a. Pasang klem riser dan baut klem, tetapi jangan kencangkan sepenuhnya. b. Sesuaikan sudut setang. c. Bagian vertikal setang kira-kira sejajar dengan garpu depan.

KLEM SETANG TORSI

Lihat Gambar 4 dan Lihat Tabel 3. Kencangkan sekrup secara berurutan. Spesifikasi manual servis ditunjukkan pada tabel untuk model yang berlaku.

Gambar 4. Posisi Pengencang Klem Setang (standar)

Tabel 3. Urutan dan Spesifikasi Torsi Setang

Model	Urutan Torsi dan Spesifikasi Torsi
FXBB	A, B, C, D 32,5–37,9 N·m (24–28 ft-lbs)
FXLRS	A, B, C, D 32,5–37,9 N·m (24–28 ft-lbs)
FXBR	A, B, C, D 32,5–37,9 N·m (24–28 ft-lbs)
FXLRST	A, B, C, D 32,5–37,9 N·m (24–28 ft-lbs)
FLHC	D, C, A, B 32,5–37,9 N·m (24–28 ft-lbs)
FLFB	C, D, A, B 26,1–31,2 N·m (19–23 ft-lbs)

PASANG KONTROL TANGAN

1.	Pasang kabel kontrol trotel yang baru (dibeli terpisah) dan rakitan lengan pegangan/trotel baru (dibeli terpisah) atau rakitan lengan pegangan/trotelOE kanan. Lihat manual servis.
2.	Sesuaikan posisi rumah sakelar dan unit tuas rem pada setang untuk kenyamanan pengendara. Rotasi orientasi setang disematkan ke sejumlah rotasi yang diizinkan. a. Silinder master rem harus rata secara horizontal saat kendaraan berada pada standar samping, untuk membuang udara pada rem. Lihat manual servis.
3.	Sekrup klem tuas rem torsi. a. Pertama kencangkan sekrup klem tuas rem bagian atas. b. Kemudian kencangkan sekrup klem tuas rem bagian bawah. c. Kencangkan. Lihat manual servis.
4.	Kencangkan sekrup rumah sakelar kanan. Lihat manual servis.
5.	Pastikan gagang kanan/selongsong gas berputar dan berbalik dengan lancar serta tidak macet pada gagang atau rumahan sakelar. CATATAN Untuk gagang setang berpola, sesuaikan pola di gagang kiri dan pola di gagang kanan dengan posisi gas ditutup penuh.
6.	Pasang gagang setang baru (dibeli secara terpisah) atau OEgagang setang di ujung kiri setang baru sesuai lembar instruksi gagang setang atau manual servis.
7.	Sesuaikan posisi rumahan sakelar dan unit tuas kopling pada setang untuk kenyamanan pengendara. Lihat manual servis.
8.	Sekrup klem tuas kopling torsi. a. Pertama kencangkan sekrup klem tuas kopling atas. b. Kemudian kencangkan sekrup klem tuas kopling bawah. c. Kencangkan. Lihat manual servis.
9.	Sekrup rumah sakelar torsi kiri. a. Pertama kencangkan sekrup rumahan sakelar bawah . b. Kemudian kencangkan sekrup rumahan sakelar atas . c. Kencangkan. Lihat manual servis.
10.	Pasang kabel kopling dengan panjang yang sesuai (dibeli terpisah). Lihat manual servis. Perutean kabel kopling dapat berbeda dari perutean bawaan, tergantung pada setang. Kabel kopling mungkin perlu dirutekan melalui braket garpu, bukan di sekitar tabung garpu.

PERINGATAN

PEMBERITAHUAN

Hindari kebocoran. Pastikan gasket, baut banjo, saluran rem, dan lubang kaliper bersih dan tidak rusak sebelum dirakit. (00321a)

11.	Periksa dengan hati-hati selang rem baru (dibeli terpisah) apakah ada kerusakan atau cacat. Ganti jika rusak.
12.	Pasang selang rem. Lihat manual servis atau petunjuk yang disertakan dengan selang rem.
13.	Buang angin rem. Lihat manual servis.

PENYAMBUNGAN KEMBALI KELISTRIKAN

1.	Ikuti perutean yang dicatat dalam langkah pembongkaran hingga kabel kontrol setang dan kabel lampu sein mencapai sakelar harnes kendaraan utama dan rumahan konektor kabel lampu sein.
2.	Pasang harnes ekstensi listrik yang diperlukan (dijual secara terpisah) untuk kontrol tangan dan/atau harnes lampu sein depan.
3.	Hubungkan semua konektor harnes. Lihat manual servis. a. Lihat catatan perutean dan pengamanan yang dibuat selama pelepasan harnes.

SELESAI

1.	Pasang tangki bahan bakar. Lihat manual servis.
2.	Pasang kaca depan atau fairing, jika dilepas. Lihat manual servis.

PENGECEKAN KESELAMATAN

PERINGATAN

Pastikan bahwa komstir lancar dan bebas dari gangguan. Gangguan pada komstir dapat mengakibatkan sepeda motor kehilangan kontrol dan kematian atau cedera parah. (00371a)

Pastikan kabel, kabel kopling, atau selang rem tidak tegang ketika setang diputar sepenuhnya hingga mencapai batas putaran garpu ke kiri atau ke kanan.
Kabel kopling dan selang rem tidak boleh tersangkut pada perangkat keras lampu depan atau melewati lampu depan.
Kabel kopling dan selang rem tidak boleh tersangkut pada perangkat keras dudukan lampu sein atau lampu sein.
Kabel kopling dan selang rem tidak boleh tersangkut pada tutup bahan bakar.
Kabel kopling dan selang rem tidak boleh tersangkut pada spidometer.
Pastikan kabel kopling dan selang rem tidak terjepit di antara rangka dan/atau garpu.
Pastikan selang kopling tidak tegang ketika setang diputar sepenuhnya hingga mencapai batas putaran garpu ke kiri atau ke kanan.
Pastikan kabel kontrol/jumper tidak tegang ketika setang diputar sepenuhnya hingga mencapai batas putaran garpu ke kiri atau ke kanan.

PERINGATAN

Sebelum menyalakan mesin, pastikan kontrol gas dapat kembali ke posisi idle saat dilepas. Kontrol gas yang menghambat mesin untuk kembali ke posisi idle secara otomatis dapat mengakibatkan sepeda motor kehilangan kontrol, yang dapat menyebabkan kematian dan cedera parah. (00390a)

PERINGATAN

Setelah memperbaiki sistem rem, lakukan pengujian rem dengan kecepatan rendah. Jika rem tidak berfungsi dengan baik, pengujian dengan kecepatan tinggi dapat mengakibatkan sepeda motor kehilangan kontrol, yang dapat menyebabkan kematian dan cedera parah. (00289a)

PERINGATAN

Pastikan semua lampu dan sakelar berfungsi dengan baik sebelum mengoperasikan sepeda motor. Kurangnya visibilitas pengendara dapat menyebabkan kematian atau cedera parah. (00316a)

CATATAN

Pastikan bahwa kunci kontak pada posisi OFF sebelum memasang sekring utama.

Pasang sekring utama. Lihat manual servis.

2.	Tekan sakelar mesin OFF/RUN/START ke RUN untuk mengaktifkan sistem kelistrikan. Lihat manual pemilik. a. JANGAN menekan sakelar pelatuk klep sepenuhnya ke bawah, ini akan menghidupkan mesin.
3.	Putar setang ke batas stop® putaran kemudi kanan dan kiri, dengan menguji fungsi kontrol setang di setiap batas stop putaran.
4.	Uji semua sakelar dan lampu untuk memastikan semuanya berfungsi dengan baik.
5.	Pasang kit Pegas Katup Kinerja Tinggi (5).
6.	Gunakan tuas tangan rem depan untuk menguji pengoperasian lampu rem.
7.	Pasang jok. Setelah memasang jok, pastikan jok terpasang kencang dengan menariknya ke atas. Lihat manual servis.
