บริการสัญญาณโทรศัพท์ยูนิเวอร์ซัลพร้อมฐานยึดแฮนด์บาร์
941002312025-01-23
ข้อมูลทั่วไป
ตาราง 1 ข้อมูลทั่วไป
ชุด | เครื่องมือที่แนะนำ | ระดับทักษะ(1) |
|---|---|---|
76001072, 76001340, 76001072A, 76001340A | แว่นตานิรภัย, ประแจวัดแรงบิด, ไอโซโพรพริลแอลกอฮอล์ |  |
(1) การขันให้ได้ตามค่าแรงบิดหรือต้องมีเครื่องมือและเทคนิคอย่างอื่นควบคุม
เนื้อหาเกี่ยวกับชุดอุปกรณ์
รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: บริการสัญญาณโทรศัพท์ยูนิเวอร์ซัลพร้อมฐานยึดแฮนด์บาร์
ตาราง 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์: บริการสัญญาณโทรศัพท์ยูนิเวอร์ซัลพร้อมฐานยึดแฮนด์บาร์
 | ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ | ||||
|---|---|---|---|---|---|
รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ | |
 | 1 | 1 | ฐานยึดแฮนด์บาร์ | ไม่มีจำหน่ายแยก | |
| ตัวยึดแฮนด์บาร์ (SPC+) | ไม่มีจำหน่ายแยก | |||
| 2 | 1 | Shim, 7/8 นิ้ว | ไม่มีจำหน่ายแยก | |
| Shim, 1 นิ้ว | ไม่มีจำหน่ายแยก | |||
| Shim, 1 1/8 นิ้ว | ไม่มีจำหน่ายแยก | |||
| 3 | 1 | อะแดปเตอร์, การถอดแขนยึด | ไม่มีจำหน่ายแยก | |
| 4 | 1 | ยูนิเวอร์ซัลอินเตอร์เฟส | 76001081 | |
| อินเตอร์เฟซแบบอเนกประสงค์ (SPC+) | 76001487 | |||
ทั่วไป
เอกสารคําแนะนํามีในรูปแบบอิเล็กทรอนิกส์ด้วยเช่นกัน ในการตรวจสอบว่าคุณใช้เวอร์ชันล่าสุดที่มีอยู่หรือไม่ ให้ดำเนินการอย่างใดอย่างหนึ่งต่อไปนี้:
- ไปที่ h-d.com/isheets
- สแกนรหัส QR ที่มุมบนซ้ายของเอกสารคําแนะนํา
หมายเหตุ
เอกสารคําแนะนํานี้ อาจมีวิดีโอเสริม เพื่อช่วยให้ผู้ติดตั้งเข้าใจเกี่ยวกับชิ้นส่วนบางอย่างของชุดประกอบ วิดีโอที่ลิงก์จะอยู่ที่ส่วนท้ายของเอกสารคําแนะนํานี้
รุ่น
สำหรับข้อมูลการใช้งานร่วมกันกับแต่ละรุ่น โปรดดูที่ ชิ้นส่วนและอุปกรณ์เสริม (P&A) แคตตาล็อกขายปลีก หรือแคตตาล็อกส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com
ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056
ข้อกำหนดในการติดตั้ง
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)
หมายเหตุ
เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง ต้องใช้คู่มือบริการสำหรับมอเตอร์ไซค์ปี/รุ่นเดียวกันเพื่อการติดตั้งนี้ ซึ่งรับได้จาก:
- ผู้จำหน่าย Harley-Davidson
- พอร์ทัลข้อมูลบริการ H-D, การเข้าถึงแบบบอกรับเป็นสมาชิก พร้อมให้ใช้งานสำหรับรถรุ่นปี 2001 เป็นต้นไป สำหรับข้อมูลเพิ่มเติม โปรดดูที่คำถามที่พบบ่อยเกี่ยวกับการบอกรับเป็นสมาชิก
ติดตั้ง
ฐานยึดแฮนด์บาร์ยูนิเวอร์ซัล
| 1. | รูปภาพ 1 ติดตั้งฐานยึดแฮนด์บาร์ (1) หมายเหตุ ถ้าแฮนด์บาร์มีขนาด 1 1/4 นิ้ว ไม่จำเป็นต้องใช้ Shim a. พิจารณาขนาดของแฮนด์บาร์ b. ถ้าจำเป็น ให้เลือก Shim ขนาดที่เหมาะสม (2) c. รูปภาพ 2 ถอดสกรู (A) จากฐานยึดแฮนด์บาร์ (1) d. สอด Shim (2) e. รูปภาพ 2 ติดตั้งฐานยึดแฮนด์บาร์ (1) กับ Shim ที่ติดตั้ง (2) ลงบนแฮนด์บาร์รถมอเตอร์ไซค์ f. ก่อนที่จะขันน็อตยึดโทรศัพท์ (A) ปรับทิศทางให้การดูไม่ขวางทางการทำงานของรถมอเตอร์ไซค์ g. ติดสกรู (A) ขันให้แน่น แรงบิด: 6.78–7.9 N·m (60–70 in-lbs) | |
| 2. | รูปภาพ 3 คลายสกรู (B) | |
| 3. | ปรับตำแหน่งโทรศัพท์ | |
| 4. | ขันสกรู (B) แรงบิด: 3.9–4.5 N·m (35–40 in-lbs) | |
| 5. | รูปภาพ 3 คลายสกรู (C) | |
| 6. | ปรับทิศทางของโทรศัพท์ | |
| 7. | ขันสกรู (C) แรงบิด: 1.58–1.92 N·m (14–17 in-lbs) | |
| 8. | รูปภาพ 4 ปรับการติดตั้งแฮนด์บาร์ a. ถอดสกรู (B) และสกรู (C) b. ถอดแขนยึด (2) จากแคลมป์ยึด (1) c. ถอดอินเตอร์เฟสโทรศัพท์ (3) จากแขนยึด (2) d. ติดตั้งอะแดปเตอร์ (3), อินเตอร์เฟสโทรศัพท์ (3) และสกรู (B) ขันให้แน่น แรงบิด: 3.9–4.5 N·m (35–40 in-lbs) |
| 1 | ที่ยึดแฮนด์จับ |
| A | สกรู |

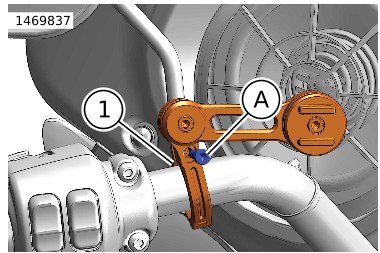

รูปภาพ 2 ติดตั้งฐานยึดโทรศัพท์ไปที่ด้านซ้ายของแฮนด์บาร์
| 1 | แคลมป์ของแฮนด์จับ |
| 2 | แขนฐานยึด |
| 3 | อินเตอร์เฟสโทรศัพท์ |
| A | สกรู, แคลมป์แฮนด์บาร์ |
| B | สกรู, แขนยึด |
| C | สกรู, อินเตอร์เฟสโทรศัพท์ |

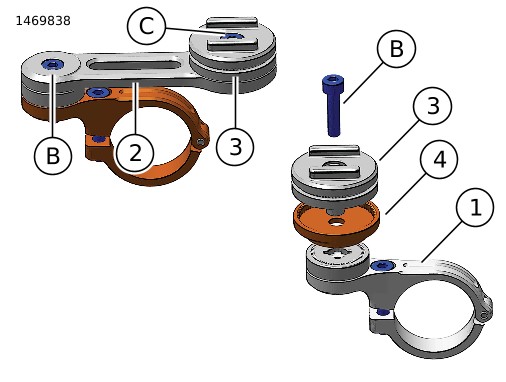

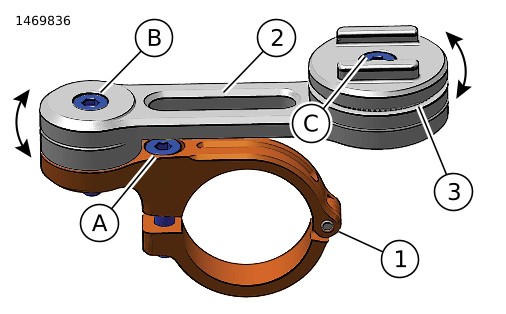

รูปภาพ 3 จุดหมุน
| 1 | แคลมป์ของแฮนด์จับ |
| 2 | แขนฐานยึด |
| 3 | อินเตอร์เฟซ |
| 4 | อะแดปเตอร์ |
| B | สกรู |
| C | สกรู, อินเตอร์เฟส |

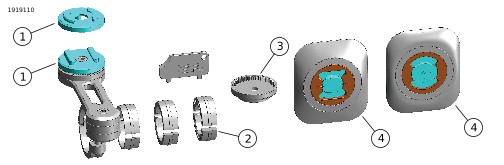

รูปภาพ 4 ตัวเลือกฐานยึดแฮนด์บาร์
ยูนิเวอร์ซัลอินเตอร์เฟส
หมายเหตุ
- พื้นผิวที่เจือปนหรือพื้นผิวมันอาจทำให้การยึดติดไม่เหมาะสมและสามารถทำให้โทรศัพท์เสียหายหรือเกิดการสูญเสีย
- สมาร์ทโฟนบางรุ่นมีการเคลือบอนุภาคนาโนกันติดหรือกันน้ำซึ่งทำให้กาวลอกออกหรือมีฝาครอบแบตเตอรี่แบบถอดได้ที่อาจหลุดหลวม
- กาวยึดเกาะจะไม่สามารถยึดติดกับพื้นผิวขรุขระ หรือเพื่อผิวที่ไม่เสมอ
- พื้นผิวเรียบ ไม่มีรูพรุน ขนาดอย่างน้อย 2.16 นิ้ว ขนาดพื้นผิวในการติดตั้งอินเตอร์เฟสคือ (55 มม.) x 2.56 นิ้ว (65 มม.)
- วางตำแหน่งอะแดปเตอร์อย่างระมัดระวัง ไม่สามารถใช้กาวยึดซ้ำได้
- ถือเป็นความรับผิดชอบของเจ้าของในการตรวจสอบความแข็งแรงในการยึดเกาะระหว่างเคสโทรศัพท์และยูนิเวอร์ซัลอินเตอร์เฟส
- สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเคสโทรศัพท์พร้อมอินเตอร์เฟสติดตั้ง และไม่จำเป็นต้องติดเทปกาว โปรดไปที่ www.harley-davidson.com และค้นหาชุดอุปกรณ์ยึดโทรศัพพท์มือถือที่เหมาะสม
| 1. | รูปภาพ 1 ติดตั้งยูนิเวอร์ซัลอินเทอร์เฟส (4ภ a. ทำความสะอาดเคสโทรศัพท์ด้วยไอโซโพรพิลแอลกอฮอล์ ทิ้งไว้ให้แห้งก่อนจะใช้กับโทรศัพท์ b. ติดกาวในอุณหภูมิห้อง c. ใช้แรงดันกดระหว่างยูนิเวอร์ซัลอินเตอร์เฟสและเคสโทรศัพท์นานหนึ่งนาที d. ปล่อยให้กาวยึดติดนาน 48 ชั่วโมงก่อนใช้ยูนิเวอร์ซัลอินเตอร์เฟสกับโทรศัพท์ |
การติดตั้งโทรศัพท์
| 1. | รูปภาพ 5 ติดตั้งโทรศัพท์เข้ากับฐานยึด a. จัดตำแหน่งและสอดแท็บบนอินเตอร์เฟสโทรศัพท์ลงในช่องในเคสโทรศัพท์ b. หมุนโทรศัพท์ ¼ รอบ จนโทรศัพท์เข้าล็อกกับตัวล็อกตำแหน่ง หมายเหตุ ดึงโทรศัพท์เบาๆ เพื่อตรวจสอบว่าติดตั้งเหมาะสม และฐานล็อกในตำแหน่ง | |
| 2. | ปรับฐานยึดโทรศัพท์และทิศทางของโทรศัพท์ตามจำเป็นเพื่อการเข้าถึงและการรับชมที่มีประสิทธิภาพ |
| 1 | ตำแหน่งการยึด |
| 2 | ตำแหน่งแขน |
| 3 | ปรับหัวรางไมโคร |
| 4 | การวางโทรศัพท์ |
| 5 | หมุน 90° |
| 6 | ตำแหน่งล็อค |
| A | ตำแหน่ง Portrait |
| B | ตำแหน่ง Landscape |

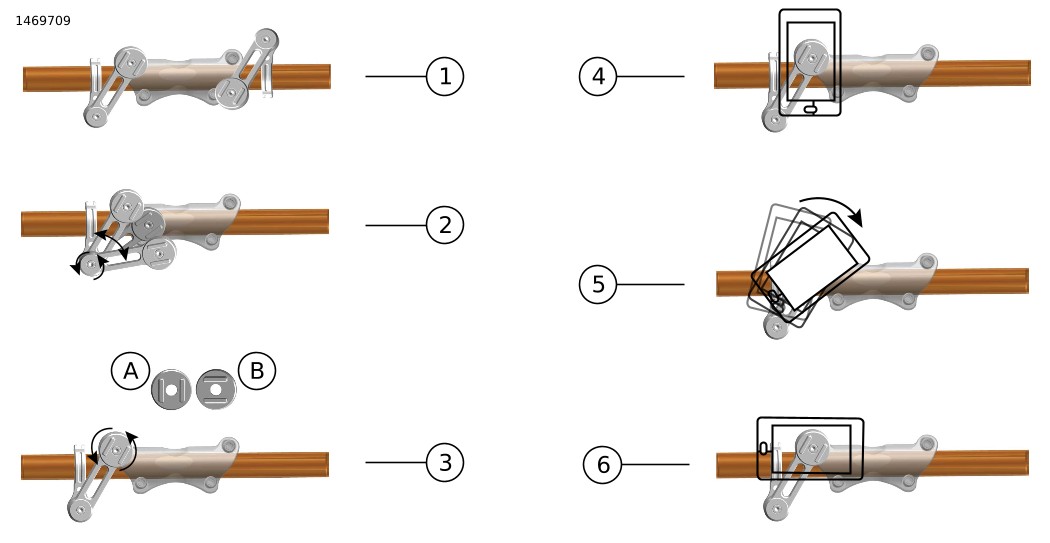

รูปภาพ 5 ฐานยึดโทรศัพท์และตัวเลือกตำแหน่ง
เสร็จสมบูรณ์
คำเตือนโปรดแน่ใจว่าการบังคับรถทำได้อย่างราบรื่นและปราศจาคสิ่งรบกวนใดๆ การรบกวนการบังคับรถอาจส่งผลลบที่อาจทำให้สูญเสียการควบคุมและเกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ (00371a)
| 1. | หมุนล็อกแฮนด์บาร์ไปที่ล็อกหลังจากการติดตั้งเพื่อตรวจสอบว่าบริการสัญญาณและโทรศัพท์ไม่รบกวนกับแฟริ่ง ถังแก๊ส สายเคเบิล สาย ท่อ สายไฟ หรือการติดตั้งอื่นๆ | |
| 2. | ตรวจสอบว่าโทรศัพท์ไม่บดบังการมองเห็นมาตรวัดความเร็ว แฮนด์ควบคุม ไฟแจ้งเตือน และกระจก |
