SCREAMIN' EAGLE 110 (103 bis 110 IN³) TIRE SHREDDER-SATZ
J061782025-01-23
ALLGEMEINES
Satz-Nummer
92500037A
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.
Einbauanforderungen
Für den korrekten Einbau dieses Satzes müssen u. U. zusätzliche Ersatz- und Zubehörteile separat gekauft und eingebaut werden. Siehe Screamin’ Eagle® Pro-Katalog oder wenden Sie sich an einen Harley-Davidson® Händler.
HINWEIS
Keine Original-CVO-Kolben mit den 4"-Anschraubzylindern verwenden, sonst können Störungen zwischen Kolben und Kurbelwellengehäuse auftreten.
WARNUNGDie Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Modelljahr und Motorradmodell erforderlich. Dies ist bei einem Harley-Davidson Händler erhältlich.
Inhalt des Satzes
HINWEIS
Dieser Satz ist nur für Hochleistungs- oder Motorsportanwendungen vorgesehen. Er ist weder für den Verkauf noch für die Verwendung an schadstoffgeregelten Kraftfahrzeugen zugelassen. Durch diesen Satz kann die eingeschränkte Fahrzeuggarantie reduziert oder aufgehoben werden.
Motorbezogene Hochleistungskomponenten sind NUR FÜR ERFAHRENE FAHRER vorgesehen.
AUSBAU
Für Service vorbereiten
| 1. | Sicherheitssystem entschärfen. | |
| 2. | Das Motorrad anheben. | |
| 3. | Siehe das Werkstatthandbuch. Den Sitz ausbauen. | |
| 4. | Siehe das Werkstatthandbuch. Die Hauptsicherung ausbauen. | |
| WARNUNG Bei der Wartung der Kraftstoffanlage nicht rauchen und offene Flammen sowie Funken vermeiden. Benzin ist äußerst leicht entflammbar und hochexplosiv, was zu schweren oder tödlichen Verletzungen führen kann. (00330a) | ||
| 5. | Siehe das Werkstatthandbuch. Kraftstofftank ausbauen. |
Motorkomponenten ausbauen
- Siehe das Werkstatthandbuch. Die vorhandene Luftfilter-Baugruppe ausbauen.
- Siehe das Werkstatthandbuch. Die vorhandene Abgasanlage ausbauen.
- Siehe das Werkstatthandbuch. Den Zylinder und Zylinderkopf sowie die Baugruppe Nockenscheibe zerlegen.
- Siehe das Werkstatthandbuch. Die vorhandene Kupplungstellerfeder ausbauen
INSTALLATION
Motor und Kupplungskomponenten einbauen
- Siehe Abbildung 3 >. Die in diesem Satz enthaltenen neuen inneren Nockenwellenlager installieren.
- Siehe Abbildung 1 bis Abbildung 3 . Siehe das Werkstatthandbuch. Die Nocken auf der Nockenscheibe, die Leistungszylinderköpfe und den Zylinder und Zylinderkopf mit Teilen aus dem Satz zusammenbauen.
- Das Drosselklappengehäuse und die Einspritzventile aus dem Satz mit der Original-Kraftstoffleitung und dem Original-Kraftstoffverteilerrohr zusammenbauen. Siehe die Anweisungen im enthaltenen Drosselklappengehäuse-Satz.
- Die Baugruppe Drosselklappengehäuse unter Verwendung der im Drosselklappengehäuse-Satz enthaltenen Ansaugflansche und -dichtungen einbauen. Siehe die Anweisungen im enthaltenen Drosselklappengehäuse-Satz.
- Siehe das Werkstatthandbuch. Die Kupplungstellerfeder aus dem Satz einbauen.
- Siehe das Werkstatthandbuch. Die Abgasanlage einbauen.
- Die Luftfilterbaugruppe einbauen. Nach der Anleitung beim Luftfiltersatz vorgehen.
Endgültiger Zusammenbau
| 1. | Siehe das Werkstatthandbuch. Kraftstofftank einbauen. | |
| 2. | Siehe das Werkstatthandbuch. Den Sitz einbauen. | |
| 3. | Siehe das Werkstatthandbuch. Die Hauptsicherung einbauen. | |
| WARNUNG Den Sitz nach dem Einbau nach oben ziehen, um sicherzustellen, dass er in der korrekten Position eingerastet ist. Ein loser Sitz kann sich während der Fahrt verschieben, zum Verlust der Kontrolle über das Fahrzeug und zu schweren oder tödlichen Verletzungen führen. (00070b) HINWEIS Beim Einbau dieses Satzes muss das ECM neu kalibriert werden. Wenn das ECM anschließend nicht korrekt kalibriert wird, kann es zu schweren Motorschäden kommen. (00399b) | ||
| 4. | Das ECM nachkalibrieren. Ein Harley-Davidson Händler hat weitere Informationen dazu. | |
| 5. | Den Motor laufen lassen. Dies mehrmals wiederholen, um die ordnungsgemäße Funktion zu überprüfen. |
Funktionsweise
Siehe EINFAHRREGELN in der Bedienungsanleitung für Anweisungen zum Einfahren des neuen Motorrads.
ERSATZTEILE

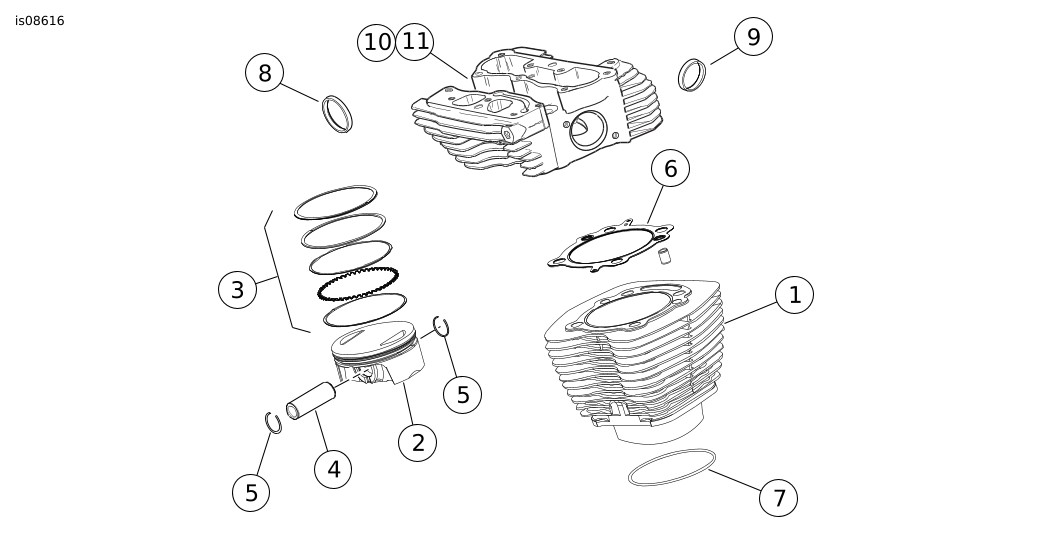

Abbildung 1. Ersatzteile: Screamin' Eagle Twin Cam 110 (103 bis 110 in³) Tire Shredder-Satz
Tabelle 1. Ersatzteile: Screamin' Eagle Twin Cam 110 (103 bis 110 in³) Tire Shredder-Satz
Teil | Beschreibung (Menge) | Teilenummer | Teil | Beschreibung (Menge) | Teilenummer | |
|---|---|---|---|---|---|---|
1 | Zylinder-Baugruppe (schwarz) (2) | 16800102 | 7 | O-Ring, Zylinderzapfen (2) | 11256 | |
2 | Kolben (2) | Nicht einzeln erhältlich | 8 | Dichtung, Auspuffanschluss (2) | 65324-99A | |
3 | Kolbenringsatz (2) | 21951-11 | 9 | Dichtung, Ansaugkrümmer (2) | 26995-86B | |
4 | Kolbenbolzen (2) | 22100001 | 10 | Zylinderkopf, vorne (schwarz) | 16500014A | |
5 | Kolbenbolzensicherungsring (4) | 22097-99 | 11 | Zylinderkopf, hinten (schwarz) | 16500015A | |
6 | Dichtung, Zylinderkopf (2) | 16801-07B | Anmerkungen: Kolbensatz (2190050), enthält die Teile 2 bis 5. Teile 6 bis 9 sind auch im Zylinder und Zylinderkopf- sowie im Nockenwellendichtungssatz enthalten (16500385). Für die Komponenten der Zylinderkopfbaugruppe (11, 12), siehe Einbauanleitung J05340. | |||
Abbildung 2. Ersatzteile: Screamin' Eagle Twin Cam 110 (103 bis 110 in³) Tire Shredder-Satz
Tabelle 2. Ersatzteile: Screamin' Eagle Twin Cam 110 (103 bis 110 in³) Tire Shredder-Satz
Teil | Beschreibung (Menge) | Teilenummer | Teil | Beschreibung (Menge) | Teilenummer | |
|---|---|---|---|---|---|---|
1 | Dichtung, Kipphebeldeckelbasis (2) | 16719-99B | 8 | Entlüftungsschraube (4) | 4400 | |
2 | Dichtung, Kipphebeldeckel oben (2) | 17386-99A | 9 | Kurbelgehäuseentlüftung (2) | 17025-03A | |
3 | Dichtung, Stößelgehäuse (2) | 18635-99B | 10 | Leitblech-Baugruppe (2) [enthält Dichtungen (2)] | 26500002 | |
4 | O-Ring, mittlere Stößelstangenführung (4) | 11132A | 11 | Feder, Kupplungsteller (2) (nicht abgebildet) | 37951-98 | |
5 | O-Ring, untere Stößelstangenführung (4) | 11145A | 12 | Hochleistungs-Stößelsatz | 18572-13 | |
6 | O-Ring, obere Stößelstangenführung (4) | 11293 | 13 | Perfect Fit-Druckstangenteilesatz | 18400-03 | |
7 | O-Ring, Kipphebelstütze (2) | 11270 | Anmerkungen: Teile 1 bis 10 sind auch im Zylinder und Zylinderkopf- sowie im Nockenwellendichtungssatz enthalten (16500385). | |||
Abbildung 3. Ersatzteile: Screamin' Eagle Twin Cam 110 (103 bis 110 in³) Tire Shredder-Satz
Tabelle 3. Ersatzteile: Screamin' Eagle Twin Cam 110 (103 bis 110 in³) Tire Shredder-Satz
Teil | Beschreibung (Menge) | Teilenummer |
|---|---|---|
1 | Dichtung, Nockenwellendeckel | 25244-99A |
2 | Sicherungsring | 11461 |
3 | Nockenwelle, vorne | Nicht einzeln erhältlich |
4 | Nockenwelle, hinten | Nicht einzeln erhältlich |
5 | Lagersatz, Nadel, linke Seite (2) | 24018-10 |
6 | O-Ring, Ölpumpe zur Nockenwellenstützplatte | 11293 |
7 | O-Ring, Nockenwellenstützplatte zum Kurbelgehäuse (2) | 11301 |
8 | Spannstift | 601 |
9 | O-Ring, Kurbelwellengehäuse-Passstift (2) | 11273 |
10 | Hi-Flow-Einspritzventil-Satz (nicht abgebildet) | 27796-08 |
11 | 58 mm ETC-Drosselklappengehäusesatz (nicht abgebildet) | 27713-08 |
Im Text erwähnte, jedoch nicht im Satz enthaltene Teile: | ||
A | Nockenantrieb-Halterungssatz (mit Schrauben und Unterlegscheibe) | 91800088 |
Teile 3 und 4 sind mit dem Nockenwellensatz (25485-10) erhältlich. Teile 1, 3 und 5 bis 9 sind auch im Zylinder und Zylinderkopf- sowie im Nockenwellendichtungssatz enthalten (16500385) | ||
Abbildung 4. Ersatzteile: Screamin' Eagle Twin Cam 110 (103 bis 110 in³) Tire Shredder-Satz
Tabelle 4. Ersatzteile: Screamin' Eagle Twin Cam 110 (103 bis 110 in³) Tire Shredder-Satz
Teil | Beschreibung (Menge) | Teilenummer |
|---|---|---|
1 | Dichtung, Zylinderkopf (2) | 16801-07B |
2 | Kurbelgehäuseentlüftung (2) | 17025-03A |
3 | Lagersatz, Nadel, linke Seite, Nockenwelle (2) | 24018-10 |
4 | Spannstift, Nockenwellenplatten-Überdruckventil | 601 |
5 | O-Ring, Zylinderzapfen (2) | 11256 |
6 | O-Ring, Kipphebelstütze (2) | 11270 |
7 | O-Ring, Kurbelwellengehäuse-Passstift (2) | 11273 |
8 | O-Ring, obere Stößelstangenführung (4), zwischen Ölpumpe und Nockenwellenplatte (1) | 11293 |
9 | O-Ring, Nockenwellenstützplatte zum Kurbelgehäuse (2) | 11301 |
10 | Sicherungsring | 11461 |
11 | Dichtung, Kipphebeldeckelbasis (2) | 16719-99B |
12 | Dichtung, Kipphebeldeckel oben (2) | 17386-99A |
13 | Dichtung, Stößelgehäuse (2) | 18635-99B |
14 | Dichtung, Nockenwellendeckel | 25244-99A |
15 | Dichtung, Ansaugkrümmer (2) | 26995-86B |
16 | Dichtung, Auspuffanschluss (2) | 65324-83B |
17 | O-Ring, mittlere Stößelstangenführung (4) | 11132A |
18 | O-Ring, untere Stößelstangenführung (4) | 11145A |
Im Text erwähnte, jedoch nicht im Satz enthaltene Teile: | ||
A | Ventildichtung (4) (nicht abgebildet) (nicht erforderlich) | 18094-02A |
Teile 1 bis 18 sind in Position 4 im Anschraub-Dichtungssatz für luftgekühlten Zylinder, Zylinderkopf und Nocke (16500385) enthalten. | ||
