SILNIK PO TUNINGU SCREAMIN' EAGLE 131ST
J066862025-01-23
Numer zestawu
16200341, 16200342
Modele
UWAGA
- W celu zweryfikowania zgodności emisji silniki zamienne muszą być wyposażone w urządzenia i układy kontroli emisji odpowiednie dla modelu i rocznika. Niezastosowanie się do tego wymogu stanowi naruszenie przepisów amerykańskiej Agencji Ochrony Środowiska (EPA), co może prowadzić do nałożenia wysokich kar.
- Silniki dopuszczone do legalnego użytku na drogach publicznych wyłącznie w określonych modelach. Korzystanie z nich na drogach publicznych jest niedozwolone w przypadku instalacji w modelach innych niż wyszczególnione. Aby otrzymać oświadczenie gwarancyjne, skontaktuj się z dealerem firmy Harley-Davidson.
Informacje na temat modelu wyposażenia można znaleźć w katalogu detalicznym części i akcesoriów lub na stronie www.harley-davidson.com w części dotyczącej części i akcesoriów (tylko w języku angielskim).
Sprawdź, czy korzystasz z najnowszej wersji instrukcji. Jest on dostępny na: h-d.com/isheets .
Skontaktuj się z centrum obsługi klientów Harley-Davidson pod numerem 1-800-258-2464 (tylko USA) lub 1-414-343-4056.
Oświadczenie gwarancyjne
Informacje na temat gwarancji dotyczącej emisji spalin można znaleźć w instrukcji obsługi pojazdu.
Aby uzyskać kopię ograniczonej gwarancji na silnik po tuningu Harley-Davidson Street Performance, skontaktuj się z dealerem Harley-Davidson: 12 miesięcy/nieograniczony przebieg.
Wymagania dotyczące montażu
OSTRZEŻENIEOd prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu tego zestawu jest wymagana instrukcja serwisowa przeznaczona dla określonego roku/modelu motocykla. Można ją również uzyskać u dealera firmy Harley-Davidson.
- Modele FXFB/S 2018 i nowsze: oddzielny zakup układu wydechowego High Flow (nr kat. 64900828 lub 64900829).
- Pobieranie oprogramowania. Oddzielny zakup tunera Screamin’ Eagle Pro Street (nr kat. 41000008C).
Te pozycje są dostępne u najbliższego dealera Harley-Davidson.
UWAGA
10-tarczowe wspomagane sprzęgło poślizgowe stosowane w pojazdach Milwaukee-Eight ma wystarczającą pojemność do obsługi tego zestawu w większości zastosowań. Sprężyny o większej pojemności należy instalować tylko w przypadku poślizgu sprzęgła. Sprężyny o większej pojemności zwiększą siłę dźwigni sprzęgła.
Zawartość zestawu
Zobacz:
Rysunek 1. Kompletny zespół silnika, silnik po tuningu Screamin’ Eagle 131ST
Tabela 1. Elementy zestawu serwisowego, silnik po tuningu Screamin’ Eagle 131ST
Pozycja | Opis (liczba) | Numer części |
|---|---|---|
1 | Zespół silnika, kompletny | 16200341, 16200342 |
2 | Moduł indukcyjny i zestaw osprzętu (zawiera elementy 3,4) | Nie jest sprzedawany jako oddzielna część zamienna |
3 |
| 27200040 |
4 |
| 27400040 |
Rysunek 2. Cylindry silnika po tuningu 131ST Screamin' Eagle
Tabela 2. Elementy zestawu serwisowego, cylindry silnika po tuningu 131ST Screamin' Eagle
Pozycja | Opis (liczba) | Numer części |
|---|---|---|
1 | Zestaw cylindrów SE, 4,310 cala (czarny z refleksami). Obejmuje cylindry przednie i tylne, elementy 2-4 | 16800210 |
2 |
| 16589-99A |
3 |
| 16500332 |
4 |
| 16500657 |
Rysunek 3. Głowice cylindra i zawory silnika po tuningu 131ST Screamin' Eagle
Tabela 3. Elementy serwisowego, głowice cylindra i zawory silnika po tuningu 131ST Screamin' Eagle, zestaw 1922115 (silnik po tuningu)
Pozycja | Opis (liczba) | Numer części |
|---|---|---|
1 | Zawór automatycznego zwolnienia sprężania (2) | 18400073B |
2 | Nakrętka kołnierza (8) | 10200303 |
3 | Uchwyt, zawór (16) | Nie jest sprzedawany jako oddzielna część zamienna |
4 | Kołnierz, sprężyna zaworu (8) | Nie jest sprzedawany jako oddzielna część zamienna |
5 | Sprężyna zaworu (8) | Nie jest sprzedawany jako oddzielna część zamienna |
6 | Uszczelka, zawór (8) | Nie jest sprzedawany jako oddzielna część zamienna |
7 | Zespół głowicy cylindrów, tył | 16500779 olej 16500815 H2O |
Zespół głowicy cylindra, przód | 16500778 olej 16500814 H2O | |
8 | Zawór wylotowy, 33 mm (2) | 18000047 |
9 | Zawór wlotowy, 41 mm (2) | 18000046 |
10 | Śruba, łeb kulisty, TORX (4) | 68120-00 |
11 | Medallion, tylna głowica „131ST" | 14101289 |
12 | Kołek, port wydechowy (4) | 10900015A |
A | Zestaw sprężyn zaworu, Screamin’ Eagle (obejmuje elementy 3-6) | 18100080A |
Rysunek 4. Tłoki i koło zamachowe silnika po tuningu 131ST Screamin' Eagle
Tabela 4. Elementy zestawu serwisowego, tłoki i koło zamachowe silnika po tuningu 131ST Screamin' Eagle
Pozycja | Opis (liczba) | Numer części |
|---|---|---|
1 | Zestaw tłoka, przedni i tylny, z zestawami pierścieni, sworzniem tłokowym i pierścieniami zabezpieczającymi, standard | 21900099 |
2 | Zestaw pierścieni tłokowych, standard (2) | 22000086 |
3 | Pierścień blokujący, sworzeń tłoka (4) | 22097-99 |
4 | Kołek tłoka (2) | 22310-10 |

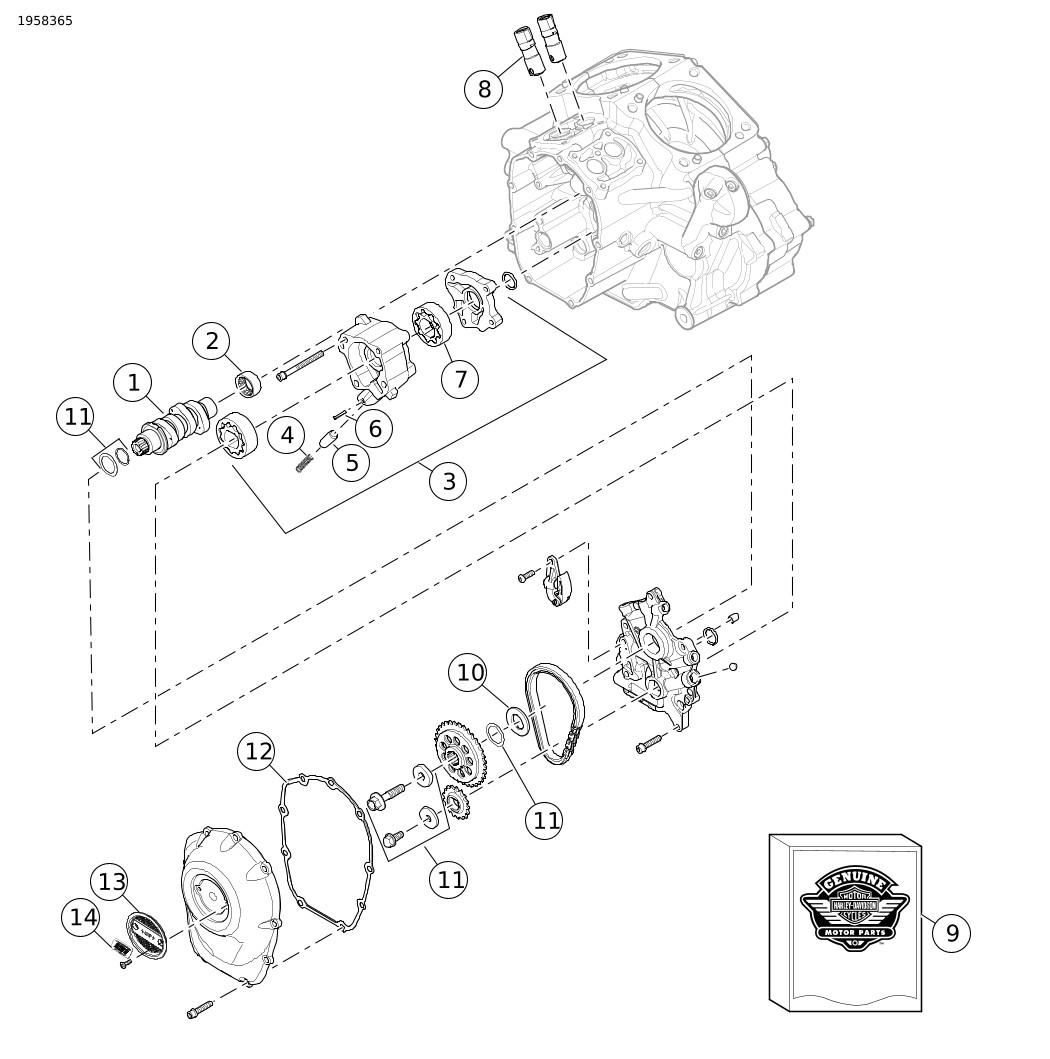

Rysunek 5. Wałek rozrządu i pokrywa wałka rozrządu silnika po tuningu 131ST Screamin' Eagle
Tabela 5. Elementy zestawu serwisowego, wałek rozrządu i pokrywa wałka rozrządu silnika po tuningu 131ST Screamin' Eagle
Pozycja | Opis (liczba) | Numer części |
|---|---|---|
1 | Zestaw wałka rozrządu, SE8-517 | 25400353 |
2 | Zestaw łożysk igiełkowych, wałek rozrządu | 24018-10 |
3 | Zespół pompy olejowej chłodzony powietrzem (zawiera elementy 4-7) | 62400247 |
4 | Sprężyna, zawór bezpieczeństwa | 26210-99 |
5 | Zawór bezpieczeństwa, obejście pompy olejowej | 2640082B |
6 | Kołek | 601 |
7 | Zespół gerotora | 62400233 |
8 | Popychacze hydrauliczne (zestaw 4) | 18572-13 |
9 | Zestaw uszczelki | 25700731 |
10 | Przekładka, ustawienie koła zębatego napędu wałka rozrządu, 2,54 mm (0,100 in) gruba (użyć w razie potrzeby) | 25729-06 |
Przekładka, ustawienie koła zębatego napędu wałka rozrządu, 2,79 mm (0,110 in) gruba (użyć w razie potrzeby) | 25731-06 | |
Przekładka, ustawienie koła zębatego napędu wałka rozrządu, 3,05 mm (0,120 in) gruba (użyć w razie potrzeby) | 25734-06 | |
Przekładka, ustawienie koła zębatego napędu wałka rozrządu, 3,3 mm (0,130 in) gruba (użyć w razie potrzeby) | 25736-06 | |
Przekładka, ustawienie koła zębatego napędu wałka rozrządu, 3,54 mm (0,139 in) gruba (użyć w razie potrzeby) | 25737-06 | |
Przekładka, ustawienie koła zębatego napędu wałka rozrządu, 3,81 mm (0,150 in) gruba (użyć w razie potrzeby) | 25738-06 | |
11 | Zestaw do mocowania koła zębatego napędu wałka rozrządu | 91800088 |
12 | Uszczelka, pokrywa wałka rozrządu | 25700730 |
13 | Pokrywa rozrządu | 25600116 |
14 | Pokrywa rozrządu, wkładka, 131 Stage IV | 25600129 |
PRZYGOTOWANIE
OSTRZEŻENIEPodczas serwisowania układu paliwowego nie wolno palić tytoniu ani dopuścić do obecności otwartego ognia lub iskrzenia. Benzyna jest niezwykle łatwopalna i wybuchowa, a te właściwości mogą być przyczyną śmierci lub poważnych obrażeń. (00330a)
OSTRZEŻENIEAby zapobiec rozbryzgom paliwa, przed odłączeniem przewodu doprowadzającego paliwo należy opróżnić układ z paliwa pod wysokim ciśnieniem. Benzyna jest niezwykle łatwopalna i wybuchowa, a te właściwości mogą być przyczyną śmierci lub poważnych obrażeń. (00275a)
OSTRZEŻENIEAby zapobiec przypadkowemu uruchomieniu pojazdu, co mogłoby spowodować śmierć lub poważne obrażenia ciała, przed podjęciem działań należy wyjąć bezpiecznik główny. (00251b)
UWAGA
Zob. procedury w instrukcji serwisowej.
| 1. | Ustaw motocykl pionowo. | |
| 2. | Dezaktywuj układ alarmowy. | |
| 3. | Zdejmij siodło. | |
| 4. | Wyjmij bezpiecznik główny. | |
| 5. | Zdemontuj zbiornik paliwa. |
USUŃ
| 1. | Wyjmij silnik z podwozia. Zob. instrukcja serwisowa. |
ZAMONTUJ
| 1. | Przed zamontowaniem silnika: a. Zadbaj, aby w układzie smarowania nie było zanieczyszczeń ani zabrudzeń. b. Zleć wypłukanie miski olejowej dealerowi Harley-Davidson lub wykwalifikowanemu mechanikowi. c. Jeśli w wymontowanym silniku były uszkodzenia wewnętrzne, wymień miskę olejową. | |
| 2. | Odkręć korki wlewu oleju w pobliżu miejsca połączenia silnika do skrzyni biegów. | |
| 3. | Zamontuj silnik w podwoziu. Zob. instrukcja serwisowa. | |
| 4. | Zamontuj korpus przepustnicy i wtryskiwacze wysokoprzepływowe. Postępuj zgodnie z instrukcją w tym zestawie. |
UKOŃCZONO
UWAGA
Zob. procedury w instrukcji serwisowej.
| 5. | Zamontuj zbiornik paliwa. | |
| 6. | Załóż bezpiecznik główny. | |
| 7. | Zamontuj siodło. Po zamontowaniu siodła pociągnij za nie, aby upewnić się, że jest ono odpowiednio zamocowane. | |
POWIADOMIENIE W przypadku zamontowania tego zestawu należy przeprowadzić ponowną kalibrację modułu ECM. Nieskalibrowanie modułu ECM może spowodować poważne uszkodzenia silnika. (00399b) | ||
| 8. | Ponownie skalibruj moduł ECM przy odpowiedniej konfiguracji. | |
| 9. | Uruchom pojazd i silnik. Powtórz kilka razy, aby sprawdzić prawidłowe działanie. | |
| 10. | Sprawdź w instrukcji obsługi ZASADY DOCIERANIA . |
DANE TECHNICZNE SILNIKA 131ST
UWAGA
Poniższe sekcje zawierają informacje niedostępne w punkcie SILNIK instrukcji serwisowej.
Tabela 6. Silnik: Screamin' Eagle 131ST
Pozycja | Specyfikacja | |
|---|---|---|
Stopień sprężania | 10,7:1 | |
Średnica | 4,310 cala | 109,5 mm |
Skok | 4,50 cala | 114,3 mm |
Pojemność | 131,3 cala sześciennego | 2152 cm3 |
Układ smarowania | Pod ciśnieniem, sucha miska olejowa z chłodnicą oleju | |
TOLERANCJE PRODUKCYJNE
Informacje na temat specyfikacji niewymienionych w poniższych tabelach można znaleźć w specyfikacji silnika w instrukcji serwisowej.
Tabela 7. Specyfikacje sprężyn zaworów
POZYCJA | CIŚNIENIE | WYMIARY |
|---|---|---|
Wysokość 1 | 100 lb (45 kg) | 1,470 cala (37,4 mm) |
Wysokość 2 | 262 lb (119 kg) | 0,97 cala (24,6 mm) |
Swobodny odcinek | n/a | 1,779 cala (45,2 mm) |
Tabela 8. Tłoki
Tłok: | Prześwit (cale) |
|---|---|
Dopasowanie tłoka do cylindra (luźne) | 0.0045 |
Dopasowanie sworznia tłoka (luźne) | 0,0606-0,0010 |
Pierwsza szczelina na końcu pierścienia Druga szczelina na końcu pierścienia Szczelina szyny pierścienia kontroli oleju | 0,013-0,023 0,018-0,024 0,010-0,0030 |
Prześwit po stronie pierścienia górnego Prześwit boczny drugiego pierścienia Prześwit boczny pierścienia olejowego | 0,0017-0,0027 0,0009-0,0029 0,0004-0,0059 |
Tabela 9. Specyfikacja krzywki - SE8-217
Układ dolotowy | Specyfikacja |
|---|---|
Otwiera się | F-7° B; R-7° B |
Zamyka się | F-40° A; R-40° A |
Czas trwania | F-227° |
Maksymalny wznios zaworu | I -515 cala |
Podnośnik zaworu @ TDC | F-0,0 cala; R-0,112 cala |
Wydech | Specyfikacja |
Otwiera się | F-62° BBDC: R-61° BBDC |
Zamyka się | F-7° A; R-1° A |
Czas trwania | F-249°; R-242° |
Maksymalny wznios zaworu | 0,513 cala |
Podnośnik zaworu @ TDC | F-0,066 cala; R-0,052 cala |
Ustawienie krzywek synchronizujących @ 0,050 cala Podnośnik popychacza w stopniach wału korbowego | |
ODPORNOŚĆ NA ZUŻYCIE
Skorzystaj z informacji o poziomie zużycia jako wskazówki do wymiany części.
UWAGA
Informacje na temat specyfikacji niewymienionych w poniższych tabelach można znaleźć w specyfikacji silnika w instrukcji serwisowej.
Tabela 10. Tłoki
Dopasowanie tłoka do cylindra (luźne) | Granica zużycia (cale) |
|---|---|
Dopasowanie do cylindra (luźne) | 0.0045 |
Dopasowanie sworznia tłoka (luźne) | 0.0010 |
Pierwsza szczelina na końcu pierścienia Druga szczelina na końcu pierścienia Szczelina szyny pierścienia kontroli oleju | 0.030 0.034 0.038 |
Prześwit po stronie pierścienia górnego Prześwit boczny drugiego pierścienia Prześwit boczny pierścienia olejowego | 0.0035 0.0035 0.0067 |
