NOSNÁ DESKA VAČKY STYLU BILLET PRO MODELY SCREAMIN' EAGLE

J045032025-01-23

OBECNÉ INFORMACE

Číslo sady

25282-07

Modely

Nejaktuálnější informace o montáži modelu naleznete na štítku produktu nebo na www.harley-davidson.com (anglicky).

Další požadované díly

Pro správnou instalaci této sady je nutné samostatně zakoupit následující další položky:

Tabulka 1. Další požadované díly

Popis	Číslo dílu
Servisní sada vačky	17045-99C
Sada pro přidržení ozubeného převodu	91800088
Pojistný kroužek	11461

Pro správnou instalaci této sady je nutné použít následující nástroje a materiály: NÁSTROJ PRO MONTÁŽ VAČKOVÉHO HŘÍDELE (HD-47956), NÁSTROJ PRO ZAMYKÁNÍ KLIKOVÉHO HŘÍDELE/VAČKOVÉHO HŘÍDELE (HD-47941), Loctite^® 262 Zajišťovač závitů a těsnicí prostředek – červený (94759-99), Loctite^® 243 Zajišťovač závitů a tmel – modrý (99642-97) a Loctite^® 7649 Čistič/Základní nátěr (98968-99).

VAROVÁNÍ

Na správné montáži této sestavy závisí bezpečnost jezdce a spolujezdce. Pokud daný postup přesahuje vaše schopnosti nebo pro něj nemáte vhodné nářadí, svěřte provedení montáže prodejci Harley-Davidson. Nesprávná montáž této sestavy může vést k vážnému poranění či smrti. (00308b)

POZNÁMKA

Tento návod odkazuje na informace v servisní příručce. Tato montáž vyžaduje servisní příručku daného modelu motocyklu, kterou můžete získat u prodejce motocyklů Harley-Davidson.

Obsah sady

Viz Ilustrace 2 a Tabulka 2.

POZNÁMKA

Instalace této sady vyžaduje demontáž a opětovnou instalaci podpěrné desky vačky. Pokyny naleznete v příslušné servisní příručce. Informace týkající se součástí vačkového prostoru nahraďte následujícími informacemi:

Přírubové šrouby ozubeného kola klikového mechanizmu i primárního vačkového mechanizmu jsou velmi ztvrdlé a ploché podložky mají zvláštní průměr a broušený povrch. Při instalaci této sady používejte pouze díly dodané v sadě na přidržení ozubeného převodu (91800088). Přírubové šrouby ozubeného kola klikového mechanizmu a primárního vačkového mechanizmu NEJSOU vzájemně zaměnitelné.

DEMONTÁŽ

POZNÁMKA

Informace o odstranění naleznete v příslušných částech příslušné servisní příručky, kde najdete podrobné informace o následujících obecných krocích.

VAROVÁNÍ

Aby nedošlo k nechtěnému nastartování motocyklu, které by mohlo způsobit vážné poranění nebo smrt, vyjměte hlavní pojistku. (00251b)

Vyjměte pojistku Maxi^®.
Sejměte kryt vačky a těsnění.
Odstraňte šrouby a podložky pro přírubu primárního ozubeného kola vačky řetězového kola a vyhoďte je.
Uvolněte olejové čerpadlo a sejměte nosnou desku vačky a vačky. Demontujte vačky z nosné desky a zlikvidujte nosnou desku.
Zkontrolujte opotřebení vaček, řetězu, řetězových kol, olejového čerpadla, napínáků řetězu a vodítka, a podle potřeby je vyměňte. Postupy kontroly a výměny naleznete v servisní příručce.

MONTÁŽ

POZNÁMKA

Informace o instalaci naleznete v příslušných částech příslušné servisní příručky, kde najdete podrobné informace o následujících obecných krocích.

Viz Ilustrace 1 . Při instalaci sad vačkových hřídelí Screamin' Eagle nainstalujte O-kroužek obsažený v této sadě přes drážkovanou hřídel zadního vačkového hřídele, jak je znázorněno.

Pomocí nástroje pro montáž vačkového hřídele (HD-47956) namontujte vačkové hřídele, řetězy a napínáky na nosnou desku vačky sochoru.
Namontujte sestavu nosné desky vačky do klikové skříně.
Pomocí nástroje pro zamykání klikového hřídele/vačkového hřídele (HD-47941) nainstalujte vačková řetězová kola, řetěz a napínák.
Namontujte kryt vačky a těsnění.
Nainstalujte Maxi pojistku.

1	O-kroužek ze sady

Ilustrace 1. O-kroužek instalovaný na drážkovaném hřídeli

SERVISNÍ DÍLY

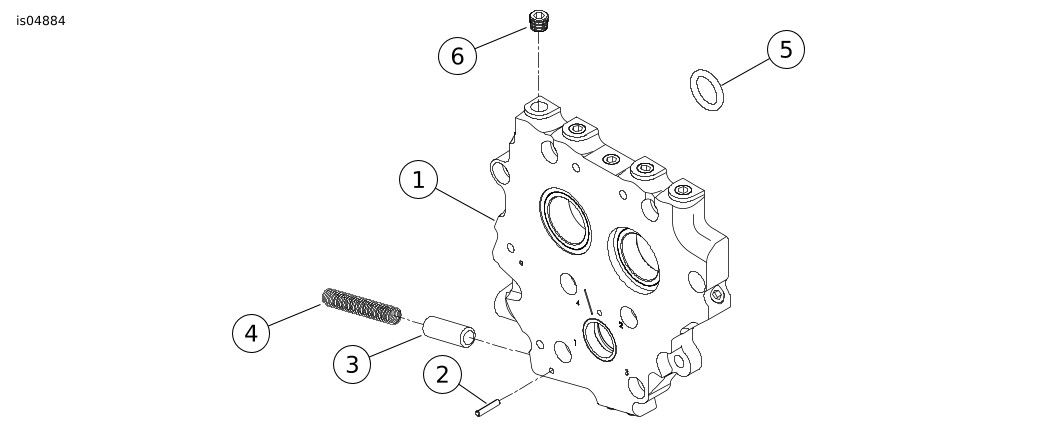

Ilustrace 2. Servisní díly pro nosnou desku vačky u Billet pro model Screamin' Eagle

Tabulka 2. Tabulka servisních dílů

Položka	Popis (množství)	Číslo dílu
1	Nosná deska vačkového hřídele.	Neprodává se samostatně
2	Válečkový kolík	601
3	Obtokový ventil	26400-82B
4	Pružina, obtokový ventil	26210-99
5	O-kroužek	11290
6	Zástrčka, 1/8 palce, NPT	Neprodává se samostatně
