SCREAMIN' EAGLE BILLET NOCKENWELLEN-LAGERPLATTE
J045032025-01-23
ALLGEMEINES
Satz-Nummer
25282-07
Modelle
Die neuesten Modell-Passungsinformationen sind auf dem Produktaufkleber oder auf www.harley-davidson.com (auf Englisch) zu finden.
Zusätzlich benötigte Teile
Für den ordnungsgemäßen Einbau dieses Kits müssen die folgenden Teile separat erworben werden:
Tabelle 1. Zusätzlich benötigte Teile
Beschreibung
Teilenummer
Nockenwellen-Service-Kit
17045-99C
Antriebsrad-Sicherungssatz
91800088
Sicherungsring
11461
Für den ordnungsgemäßen Einbau dieses Kits ist auch die Verwendung der folgenden Werkzeuge und Materialien erforderlich: NOCKENWELLEN-MONTAGEWERKZEUG (HD-47956), SICHERUNGSWERKZEUG FÜR KURBELWELLENRAD/NOCKENWELLENRAD (HD-47941), Loctite® 262 Threadlocker and Sealant – Rot (94759-99), Loctite® 243 Threadlocker and Sealant – Blau (99642-97) und Loctite® 7649 Cleaner/Primer (98968-99).
WARNUNG
Die Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00308b)
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Motorradmodell erforderlich; dieses ist bei einem Harley-Davidson Händler erhältlich.
Inhalt des Satzes
Siehe Abbildung 2 und Tabelle 2.
HINWEIS
Der Einbau dieses Kits erfordert den Aus- und Wiedereinbau der Nockenwellen-Lagerplatte. Siehe entsprechendes Werkstatthandbuch für Anweisungen. Die Informationen zu den Komponenten des Steuergehäuses durch die folgenden Informationen ersetzen:
Die Flanschschrauben von Kurbel- und Nockenwellenrad sind speziell gehärtet, während die flachen Unterlegscheiben einen speziellen Durchmesser und geschliffene Oberflächen haben. Beim Einbau dieses Kits nur die Teile verwenden, die im Antriebszahnrad-Sicherungs-Kit (91800088) enthalten sind. Die Kurbel- und Nockenwellenrad-Flanschschrauben sind NICHT untereinander austauschbar.
AUSBAU
HINWEIS
Für Ausbau: Ausführliche Informationen zu den folgenden allgemeinen Schritten siehe die entsprechenden Abschnitte des jeweiligen Werkstatthandbuchs.
WARNUNG
Um ein versehentliches Anlassen des Fahrzeugs zu vermeiden, vor Durchführung der Arbeiten zuerst die Hauptsicherung ausbauen, da es sonst zu schweren oder tödlichen Verletzungen kommen kann. (00251b)
  1. Die Sicherung Maxi® Sicherung entfernen.
  2. Den Nockenwellendeckel und die Dichtung entfernen.
  3. Die Flanschschrauben und Unterlegscheiben des Kurbel- und Nockenwellenrads entfernen und entsorgen.
  4. Die Ölpumpe lösen und die Nockenwellen-Lagerplatte und die Nocken entfernen. Die Nocken von der Lagerplatte demontieren und die Lagerplatte entsorgen.
  5. Nocken, Kette, Ritzel, Ölpumpe, Kettenspanner und Führung auf Verschleiß prüfen und bei Bedarf austauschen. Informationen zu Inspektions- und Austauschverfahren siehe Werkstatthandbuch.
INSTALLATION
HINWEIS
Für Einbau: Ausführliche Informationen zu den folgenden allgemeinen Schritten siehe die entsprechenden Abschnitte des jeweiligen Werkstatthandbuchs.
Siehe Abbildung 1 >. Beim Einbau von Screamin' Eagle Nockenwellen-Kits ist der diesem Kit beiliegende O-Ring wie abgebildet über der Keilwelle der hinteren Nockenwelle einzubauen.
  1. Mit dem Nockenwellen-Montagewerkzeug (HD-47956) die Nockenwellen, Ketten und Spanner an der Billet Nockenwellen-Lagerplatte einbauen.
  2. Die Nockenwellen-Lagerplattenbaugruppe in das Kurbelgehäuse einbauen.
  3. Mit dem Sicherungswerkzeug für Kurbelwellenrad/Nockenwellenrad (HD-47941) Nockenwellenräder, Kette und Spanner einbauen.
  4. Den Nockenwellendeckel und die Dichtung einbauen.
  5. Die Maxi Sicherung einbauen.
1O-Ring aus Kit
Abbildung 1. O-Ring auf Keilwelle eingebaut
ERSATZTEILE

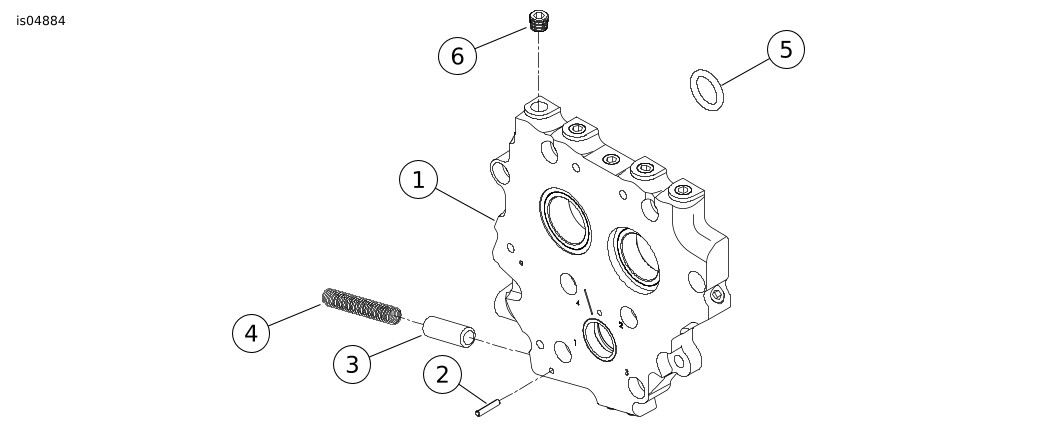

Abbildung 2. Ersatzteile für Screamin' Eagle Billet Nockenwellen-Lagerplatte
Tabelle 2. Ersatzteiltabelle
Teil
Beschreibung (Menge)
Teilenummer
1
Nockenwellenstützplatte
Nicht einzeln erhältlich
2
Spannstift
601
3
Nebenschlussventil
26400-82B
4
Feder, Nebenschlussventil
26210-99
5
O-Ring
11290
6
Stopfen, 1/8 Zoll, NPT
Nicht einzeln erhältlich
