SCREAMIN' EAGLE PRO TC 103 (96 CI TO 103 CI) STAGE 4 KİTİ
J054532025-01-23
GENEL
Kit Numarası
27516-08F (Siyah)
Modeller
Model donanım bilgisi için P&A Perakende Satış Kataloğuna veya www.harley-davidson.com adresinden Parçalar ve Aksesuarlar (sadece İngilizce) bölümüne başvurun.
Gerekli Ek Parçalar
Bu kit, birlikte verilen 58 mm ventüri boğazı gövdesiyle uyumlu bir SE hava filtresi kitinin ayrıca satın alınmasını gerektirir. Uygun kitler için SE Pro kataloguna bakın.
Bu kit ayrıca bir Harley-Davidson bayisinden temin edilebilen Kam Tahrik Tutma Kiti (91800088) ve Kam Servis Kitinin (17045-99D) ayrı olarak satın alınmasını gerektirir.
Kam Rulosu Kitinin (25928-06) ayrı olarak satın alınması tavsiye edilir. Bu kitte uygun sproket uyumunu elde etmek için beş farklı pul bulunur.
Bu kiti monte ederken gereken özel aletler için servis kılavuzundaki ilgili bölümlere bakın.
Bu kitin doğru şekilde takılması ayrıca ECM'nin yeniden kalibre edilmesini gerektirir. Ayrıntılar için bir Harley-Davidson bayisiyle iletişime geçin.
UYARISürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)
NOT
Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Bu yıl/model motosikletin bir servis kılavuzu bu montaj için gereklidir. Bir Harley-Davidson bayisinde bir tane bulunur.
Kit İçerikleri
NOT
Bu kit, yalnızca Yüksek Performans veya Yarış uygulamaları için tasarlanmıştır ve kirlilik kontrollü motorlu araçlara satışı veya bunlar üzerinde kullanımı yasadışıdır. Bu kit, sınırlı araç garantisini azaltabilir veya geçersiz hale getirebilir. Motorla ilgili performans parçaları sadece deneyimli sürücüler içindir.
ÇIKARMA
Servise Hazırlık
| 1. | Motosikleti uygun bir motosiklet asansörüne yerleştirin. NOT Araç Harley-Davidson Smart Güvenlik Sistemi ile donatılmışsa, sistemin devre dışı bırakılmasıyla ilgili talimatlar için kullanıcı el kitabına bakın. | |
| 2. | Seleyi Servis El Kitabındaki talimatlara göre sökün. | |
| UYARI Yakıt sisteminde bakım yaparken sigara içmeyin ve çevrede açık alev veya kıvılcım olmamasına özen gösterin. Benzin, ölüme veya ciddi yaralanmaya neden olabilen son derece yanıcı ve patlayıcı bir maddedir. (00330a) | ||
| 3. | Yakıt deposunu servis el kitabındaki talimatlara göre çıkarın. | |
| 4. | Ana sigortayı çıkarın. Motosikletiniz için servis el kitabına bakın. |
Motor Bileşenlerini Çıkarma
- Mevcut hava filtresi grubunu çıkarın. Servis kılavuzundaki HAVA FİLTESİNİ ÇIKARMA bölümüne bakın.
- Mevcut egzoz sistemini çıkarın. Servis kılavuzundaki EGZOZ SİSTEMİNİ ÇIKARMA bölümüne bakın.
- Motorun üst ucunu ve kam plakası tertibatını sökün. Servis kılavuzundaki ilgili MOTOR bölümlerine bakın.
- Mevcut debriyaj diyafram yayını çıkarın. Servis kılavuzundaki DEBRİYAJ ÇIKARMA bölümüne bakın.
KURULUM
Motoru ve Debriyaj Bileşenlerini Takma
- Bkz. Şekil 3 . Kam mili iğneli yataklarını (5) kontrol edin ve gerekirse değiştirin.
- Orijinal ekipman yakıt hattını ve yakıt rayını kullanarak kitteki ventüri boğazı gövdesini ve enjektörleri monte edin. Ürünle birlikte verilen ventüri boğazı gövdesi kitindeki talimatlara bakın.
- Ventüri boğazı gövdesi tertibatını, ventüri boğazı gövdesi kitinde verilen emme flanşlarını ve contaları kullanarak motora takın. Ürünle birlikte verilen ventüri boğazı gövdesi kitindeki talimatlara bakın.
- Kitteki debriyaj diyafram yayını takın. Servis kılavuzundaki DEBRİYAJ MONTAJI bölümüne bakın.
- Egzoz sistemini takın. Servis kılavuzundaki EGZOZ SİSTEMİNİ TAKMA bölümüne bakın.
- Hava filtresi tertibatını takın. Servis kılavuzundaki HAVA FİLTRESİNİ ÇIKARMA bölümüne bakın.
Son Montaj
| 1. | Ana sigortayı takın. Motosikletiniz için servis el kitabına bakın. | |
| 2. | Yakıt deposunu servis el kitabındaki talimatlara göre takın. | |
| 3. | Seleyi servis el kitabındaki talimatlara göre takın. | |
| UYARI Seleyi taktıktan sonra, yerine oturduğundan emin olmak için seleyi yukarı doğru çekin. Sürüş sırasında, gevşek bir sele ölüm veya ciddi yaralanmaya neden olabilecek kontrol kaybına neden olabilir. (00070b) DIKKAT Bu kiti takarken ECM'nin kalibrasyonunu tekrar yapmanız gerekir. ECM’nin düzgün kalibre edilmemesi motorda ciddi hasara neden olabilir. (00399b) | ||
| 4. | ECM'yi yeniden kalibre edin. Ayrıntılar için bir Harley-Davidson bayisiyle iletişime geçin. | |
| 5. | Motoru çalıştırın ve durdurun. Uygun şekilde çalıştığından emin olmak için birkaç kez tekrar edin. |
Kullanım
Motosikleti deneme talimatları için kullanım kılavuzundaki RODAJ SÜRÜŞ KURALLARI'na bakın.
SERVİS PARÇALARI

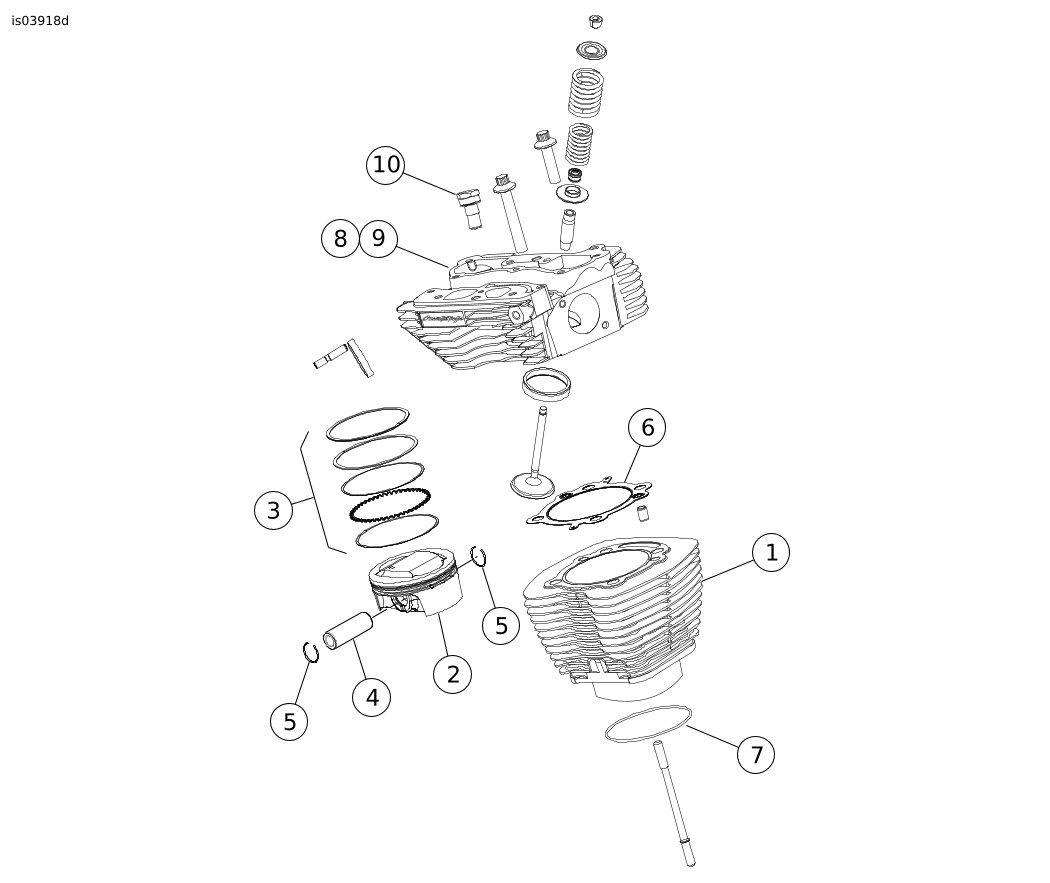

Şekil 1. Servis Parçaları: Screamin' Eagle Pro TC 103 (96 CI to 103 CI) Stage 4 Kiti
Tablo 1. Servis Parçaları Tablosu: Screamin' Eagle PRO TC 103 (96 CI to 103 CI) Stage 4 Kiti
Öğe | Tanım (Miktar) | Parça Numarası | Öğe | Tanım (Miktar) | Parça Numarası | |
|---|---|---|---|---|---|---|
1 | 3.875 silindir grubu (siyah) (2) | 16547-99A | 7 | O-ring, silindir tabanı | 11256 | |
2 | Piston (2) | Ayrı Satılmaz | 8 | Silindir kapağı tertibatı, ön (siyah) | 16500014A | |
3 | Segman seti (2) | 22457-10 | 9 | Silindir kapağı tertibatı, arka (siyah) | 16500015A | |
4 | Piston pimi (2) | 22455-03 | 10 | Otomatik sıkıştırma serbest bırakma (ACR) fişi | 16648-08A | |
5 | Piston pimi gergi rondelası (4) | 22097-99 | Notlar: Piston Kiti (22144-08B) 2'den 5'e kadar olan parçaları içerir. Silindir kapağı tertibatı (8, 9) bileşenleri için J04792 talimat sayfasına bakın. | |||
6 | Conta, silindir başlığı (2) | 16787-99A | ||||
Şekil 2. Servis Parçaları: Screamin' Eagle Pro TC 103 (96 CI to 103 CI) Stage 4 Kiti
Tablo 2. Servis Parçaları: Screamin' Eagle TC 103 inç küp (96 CI to 103 CI) Stage 4 Kiti
Öğe | Tanım (Miktar) | Parça Numarası | Öğe | Tanım (Miktar) | Parça Numarası | |
|---|---|---|---|---|---|---|
1 | Conta, külbütör kapağı tabanı (2) | 16719-99A | 9 | Havalandırma grubu (2) | 17025-03A | |
2 | Conta, külbütör kapağı üstü (2) | 17386-99A | 10 | Deflektör tertibatı (2) | 26500002 | |
3 | Conta, supap iticisi kapağı (2) | 18635-99B | 11 | Conta, EFI alım (2) (Gösterilmiyor) | 29995-86B | |
4 | O-halka, orta külbütör çubuğu kapağı (4) | 11132A | 12 | Conta, map sensörü (2) (gösterilmemektedir) | 11291 | |
5 | O-halka, alt külbütör çubuğu kapağı (4) | 11145A | 13 | Mükemmel uyumlu supap itici mil kiti | 18400-03 | |
6 | O-halka, üst külbütör çubuğu kapağı (4) | 11293 | Notlar: Havalandırma tertibatı 17025-03A, 8 ila 10 içerir. 1'den 11'e kadar olan parçalar, Üst Uç Revizyon Kitine (17052-99C) ve 6 ve 7 numaralı parçalar dahildir, Şekil 1. | |||
7 | O-halka, külbütör kolu desteği (2) | 11270 | ||||
8 | Havalandırma cıvatası (4) | 4400 | ||||
Şekil 3. Servis Parçaları: Screamin' Eagle Pro TC 103 (96 CI to 103 CI) Stage 4 Kiti
Tablo 3. Servis Parçaları: Screamin' Eagle Pro TC 103 (96 CI to 103 CI) Stage 4 Kiti
Öğe | Tanım (Miktar) | Parça Numarası |
|---|---|---|
1 | Conta, kam kapağı | 25244-99A |
2 | Tespit halkası | 11461 |
3 | Kam mili, ön, SE-259E | Ayrı Satılmaz |
4 | Kam mili, arka, SE-259E | Ayrı Satılmaz |
5 | Yatak, iğne (2) (gerekirse ayrı olarak satın alınmalıdır) | 9215 |
6 | O-halka, yağ pompasından eksantrik tablasına | 11293 |
7 | O-halka, eksantrik tablasından kartere (2) | 11301 |
8 | Yüksek akışlı enjektör kiti (gösterilmemiştir) | 27797-07 |
9 | 58 mm ETC ventüri boğazı gövdesi kiti (gösterilmemiştir) | 27639-07A |
10 | Manifold, 58 mm ventüri boğazı gövdesi kiti (gösterilmemiştir) | 29667-07 |
Metinde belirtilen ancak kit içinde yer almayan öğeler: | ||
A | Kam sabitleme kiti (vida ve rondela içerir) | 91800088 |
Notlar: Kam Servis Conta Kitine (17045-99D) 1, 4, 8 ve 9 numaralı parçalar dahildir. Kam Kitinde (25482-10) 5 ve 6 numaralı parçalar mevcuttur. | ||
