SCREAMIN' EAGLE PRO TC 103 (96 CI ～ 103 CI)ステージ4キット
J054532025-01-23
概略
キット番号
27516-08F (黒)
適合モデル
モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.com内のパーツ&アクセサリーページ(英語版のみ)をご覧ください。
装着に必要となる追加パーツ
このキットには、58 mmスロットルボディに適合するSEエアクリーナーキットを別途購入する必要があります。 入手可能なキットについては、SE Proのカタログをご覧ください。
このキットを取り付けるには、カムドライブリテンションキット(91800088)とカムサービスキット(17045-99D)を別途購入する必要があります。このキットはハーレーダビッドソン ジャパン正規販売網店でお求めいただけます。
カムスペーサーキット(25928-06)の別途購入を推奨します。 このキットには、正しいスプロケットアライメントのための5種類のスペーサーが含まれています。
このキットの取り付けに必要な特殊工具については、サービスマニュアルの該当するセクションを参照してください。
このキットを正しく取り付けるためにはECMの再キャリブレーションも必要です。 詳細については、ハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
警告
ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 このキットを取り付けるには、該当する年式/モデルのサービスマニュアルが必要です。 マニュアルはハーレーダビッドソン ジャパン正規販売網店で入手できます。
キット内容:
図2 から 図3, および 表2 から 表3を参照してください。
注記
このキットは高性能車両またはレース用車両向けのみに開発されたものです。汚染制御対象車両向けに販売あるいは使用することは違法になります。 このキットの取り付けにより、車両の保証が無効になる場合や、保証内容が制限される場合があります。 エンジンに関連した性能向上パーツは、経験豊富なライダーのみを対象にしています。
取り外し
サービスの準備
1. 適切なリフトに車両を設置してください。
注記
ハーレーダビッドソンスマートセキュリティシステムを装着している車両は、オーナーズマニュアルを参照してシステムを解除してください。
2. サービスマニュアルの説明に従ってシートを取り外します。
警告
フューエルシステムを取り扱う際は、喫煙したり、そばで火や火花の元となるものを使用したりしないでください。 ガソリンは可燃性、起爆性が非常に高いため、死亡事故または重傷事故につながるおそれがあります。 (00330a)
3. サービスマニュアルの説明に従ってフューエルタンクを取り外します。
4. メインヒューズを取り外します。 お持ちの車両のサービスマニュアルを参照してください。
エンジン構成部品の取り外し
  1. 既存のエアクリーナーアッセンブリーを取り外します。 サービスマニュアルの「エアクリーナーの取り外し」を参照してください。
  2. 既装着のエキゾーストシステムを取り外します。 サービスマニュアルの「エキゾーストシステムの取り外し」を参照してください。
  3. エンジントップエンドとカムプレートアッセンブリーを分解します。 サービスマニュアルの該当する「エンジン」セクションを参照してください。
  4. 既存のクラッチダイヤフラムスプリングを取り外します。 サービスマニュアルの「クラッチの取り外し」を参照してください。
取り付け
エンジンとクラッチコンポーネントの取り付け
  1. 「 図3 」を参照。 カムシャフトニードルベアリング(5)を点検し、必要に応じて交換してください。
  2. 図2 から 図3までを参照してください。 カムをカムプレート、パフォーマンスシリンダーヘッド、エンジントップエンドにキットのパーツで取り付けます。 サービスマニュアルの該当する「エンジン」セクションを参照してください。
  3. キットのスロットルボディとインジェクターを、標準装備のフューエルラインおよびフューエルレールを使って取り付けます。 スロットルボディキットの説明書を参照してください。
  4. スロットルボディキットに含まれている吸気フランジおよびシールを使って、スロットルボディアッセンブリーをエンジンに取り付けます。 スロットルボディキットの説明書を参照してください。
  5. キットに入っているクラッチダイヤフラムスプリングを取り付けます。 サービスマニュアルの「クラッチの取り付け」を参照してください。
  6. エキゾーストシステムを取り付けます。 サービスマニュアルのエキゾーストシステムの取り付けセクションを参照してください。
  7. エアクリーナーアッセンブリーを取り付けます。 サービスマニュアルのエアクリーナーの取り付けセクションを参照してください。
最終組立作業
1. メインヒューズを取り付ける。 お持ちの車両のサービスマニュアルを参照してください。
2. サービスマニュアルの説明に従ってフューエルタンクを取り付けます。
3. サービスマニュアルの説明に従ってシートを取り付けます。
警告
シートを装着したらシートを上に引っ張り、所定の位置にロックされていることを確認します。 シートが緩んでいると、走行中に動いて制御不能となり、死亡したり重傷を負うおそれがあります。 (00070b)
ご注意
このキットを取り付ける際には必ずECM (電子制御モジュール)を再調整する必要があります。 ECMの再調整が適切に行われないと、エンジンに深刻なダメージを与えるおそれがあります。 (00399b)
4. ECMのキャリブレーションをし直します。 詳細については、ハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
5. エンジンを始動させます。 適切な作動を確認するために何度か繰り返します。
操作
ならし運転の説明については、オーナーズマニュアルの「ならし運転のルール」を参照してください。
交換用パーツ
図1。 交換用パーツ: SCREAMIN' EAGLE PRO TC 103 (96 CI ～ 103 CI)ステージ4キット
表1。 交換用パーツ表: SCREAMIN' EAGLE PRO TC 103 (96 CI ～ 103 CI)ステージ4キット
アイテム
詳細（数量）
部品番号
アイテム
詳細（数量）
部品番号
1
3.875シリンダーアッセンブリー(黒) (2)
16547-99A
7
Oリング、シリンダーベース
11256
2
ピストン(2)
別売りなし
8
シリンダーヘッドアッセンブリー、正面(黒色)
16500014A
3
ピストンリングセット(2)
22457-10
9
シリンダーヘッドアッセンブリー、背面(黒色)
16500015A
4
ピストンピン(2)
22455-03
10
自動コンプレッションリリース(ACR)プラグ
16648-08A
5
ピストンピンサークリップ(4)
22097-99
注記: ピストンキット(22144-08B)にはアイテム2 ～ 5が含まれます。 シリンダーヘッドアッセンブリー(8、9)構成部品については、取り扱い説明書J04792を参照してください。
6
ガスケット、シリンダーヘッド(2)
16787-99A

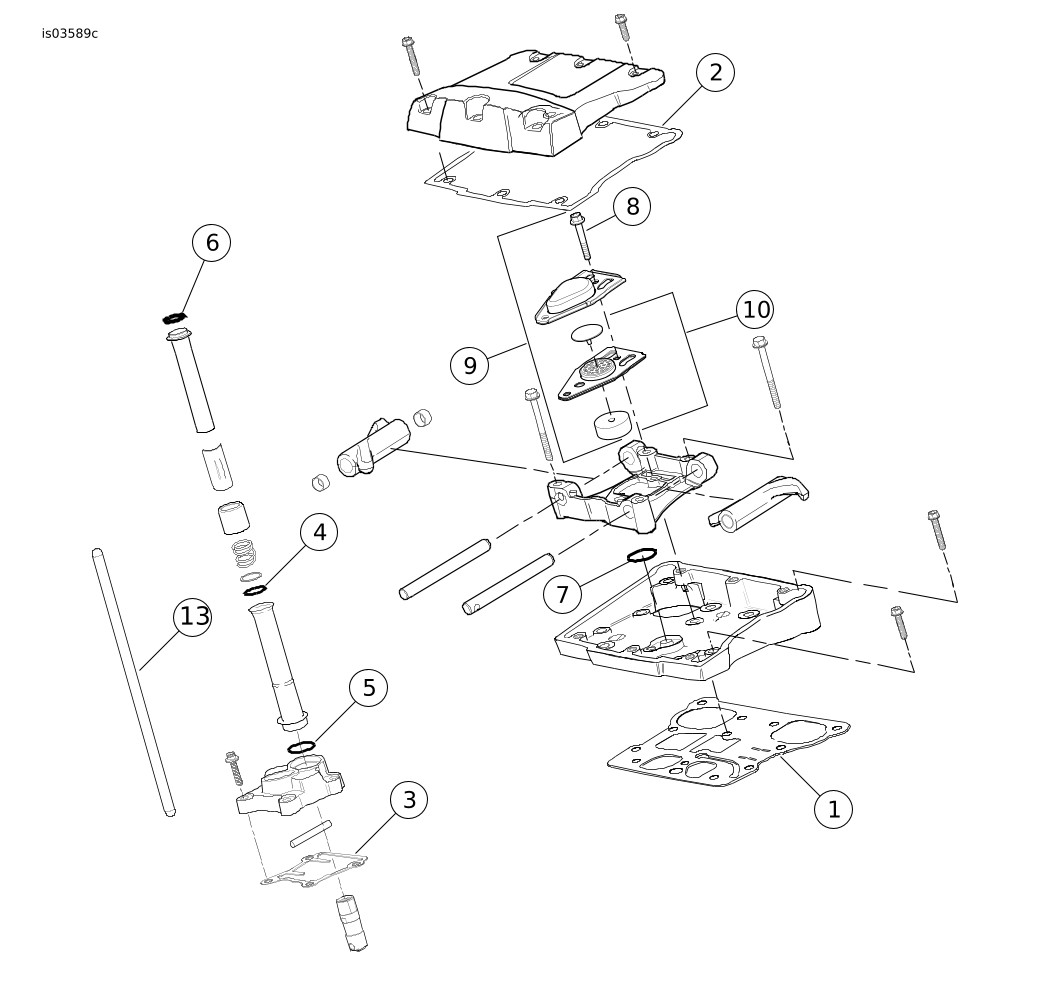

図2。 交換用パーツ: SCREAMIN' EAGLE PRO TC 103 (96 CI ～ 103 CI)ステージ4キット
表2。 交換用パーツ: Screamin' Eagle TC 103 ci (96 CI ～ 103 CI)ステージ4キット
アイテム
詳細（数量）
部品番号
アイテム
詳細（数量）
部品番号
1
ガスケット、ロッカーカバーベース（2）
16719-99A
9
ブリーザーアッセンブリー(2)
17025-03A
2
ガスケット、ロッカーカバートップ（2）
17386-99A
10
バッフルアッセンブリー(2)
26500002
3
ガスケット、タペットカバー(2)
18635-99B
11
シール、EFI吸気(2) (非表記)
29995-86B
4
Oリング、中間プッシュロッドカバー(4)
11132A
12
シール、マップセンサー(2) (非表記)
11291
5
Oリング、ロアプッシュロッドカバー(4)
11145A
13
プッシュロッドキットに完全なフィット
18400-03
6
Oリング、上部プッシュロッドカバー(4)
11293
注記: ブリーザーアッセンブリー17025-03Aには8 ～ 10が含まれます。
アイテム1 ～ 11はアッパーエンドオーバーホールキット(17052-99C)とアイテム6および7、図1に含まれます。
7
Oリング、ロッカーアームサポート(2)
11270
8
ブリーザーボルト(4)
4400
図3。 交換用パーツ: SCREAMIN' EAGLE PRO TC 103 (96 CI ～ 103 CI)ステージ4キット
表3。 交換用パーツ: SCREAMIN' EAGLE PRO TC 103 (96 CI ～ 103 CI)ステージ4キット
アイテム
詳細（数量）
部品番号
1
ガスケット、カムカバー
25244-99A
2
リテーニングリング
11461
3
カムシャフト、フロント、SE-259E
別売りなし
4
カムシャフト、リア、SE-259E
別売りなし
5
ベアリング、ニードル(2) (必要な場合は別途購入)
9215
6
Oリング、オイルポンプからカムプレート
11293
7
Oリング、カムプレートからクランクケース(2)
11301
8
ハイフローインジェクターキット(非表記)
27797-07
9
58 mm ETCスロットルボディキット(非表記)
27639-07A
10
マニホールド、58 mm スロットルボディキット(非表記)
29667-07
キットには含まれない本文中記載のアイテム:
A
カムドライブリテンションキット(スクリューおよびワッシャーを含む)
91800088
注記: アイテム1、4、8および9はカムサービスガスケットキット(17045-99D)に付属します。 アイテム5および6はカムキット(25482-10)に含まれています。
