SCREAMIN' EAGLE PRO TC 103 (96 CI DO 103 CI) ZESTAW STAGE 4
J054532025-01-23
INFORMACJE OGÓLNE
Numer zestawu
27516-08F (Czarny)
Modele
Informacje o zgodnych modelach można znaleźć w katalogu części i akcesoriów na rynek detaliczny oraz w sekcji „Części i akcesoria” witryny internetowej www.harley-davidson.com (tylko w języku angielskim).
Wymagane są części dodatkowe
Zestaw ten wymaga osobnego zakupu zestawu filtra powietrza SE, który jest kompatybilny z dostarczonym korpusem przepustnicy 58 mm. Dostępne zestawy przedstawiono w katalogu SE Pro.
Zestaw ten wymaga również osobnego zakupu zestawu napędy rozrządu (91800088) i zestawu serwisowego rozrządu (17045-99D), które są dostępne u dealera Harley-Davidson.
Zaleca się oddzielny zakup podkładek dystansowych wałka rozrządu (25928-06). Zestaw zawiera pięć różnych elementów dystansowych pozwalających na uzyskanie odpowiedniego wyrównania zębatki.
Wymagania w zakresie narzędzi specjalnych do montażu tego zestawu przedstawiono w stosownych sekcjach instrukcji serwisowej.
Prawidłowy montaż tego zestawu wymaga również ponownej kalibracji ECM. Szczegółowe informacje można uzyskać u dealera firmy Harley-Davidson.
OSTRZEŻENIEOd prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu tego zestawu jest wymagana instrukcja serwisowa przeznaczona dla określonego roku/modelu motocykla. Można ją również uzyskać u dealera firmy Harley-Davidson.
Zawartość zestawu
UWAGA
Ten zestaw jest przeznaczony wyłącznie do zastosowań wyścigowych lub o wysokich osiągach, a jego sprzedaż i użycie w w pojazdach silnikowych z kontrolowaną emisją zanieczyszczeń jest zabronione. Ten zestaw może zmniejszyć lub unieważnić ograniczoną gwarancję na pojazd. Części wpływające na parametry silnika mogą być montowane wyłącznie przez doświadczonych użytkowników
DEMONTAŻ
Przygotuj się do usługi
| 1. | Ustaw motocykl na odpowiednim podnośniku. UWAGA Jeśli pojazd jest wyposażony w inteligentny system bezpieczeństwa Harley-Davidson, zapoznaj się z instrukcją obsługi, w której opisano, jak instrukcje system alarmowy. | |
| 2. | Zdejmij siodło zgodnie z zaleceniami w instrukcji serwisowej. | |
| OSTRZEŻENIE Podczas serwisowania układu paliwowego nie wolno palić tytoniu ani dopuścić do obecności otwartego ognia lub iskrzenia. Benzyna jest niezwykle łatwopalna i wybuchowa, a te właściwości mogą być przyczyną śmierci lub poważnych obrażeń. (00330a) | ||
| 3. | Wymontuj zbiornik paliwa zgodnie ze wskazówkami w instrukcji serwisowej. | |
| 4. | Wyjmij bezpiecznik główny. Opis znajdziesz w instrukcji serwisowej twojego motocykla. |
Usuń elementy silnika
- Wymontuj zestaw filtra powietrza. Zobacz sekcję DEMONTAŻ FILTRA POWIETRZA w instrukcji serwisowej.
- Wymontuj układ wydechowy. Zobacz sekcję DEMONTAŻ UKŁADU WYDECHOWEGO w instrukcji serwisowej.
- Zdemontuj głowicę silnika i zespół płytki krzywkowej. Wykonaj wszystkie stosowne sekcje instrukcji serwisowej dotyczących SILNIKA.
- Usuń istniejącą sprężynę sprzęgła. Zobacz sekcję DEMONTAŻ SPRZĘGŁA w instrukcji serwisowej.
MONTAŻ
Zainstaluj komponenty silnika i sprzęgła
- Zobacz Rysunek 3 . Sprawdź łożyska igiełkowe wałka rozrządu (5) i wymień je w razie potrzeby.
- Zamontuj korpus przepustnicy i wtryskiwacze z zestawu, korzystając z oryginalnego wyposażenia przewodu paliwowego i szyny paliwowej. Zapoznaj się z instrukcją dołączoną do dostarczonego zestawu korpusu przepustnicy.
- Zamontuj zespół korpusu przepustnicy w silniku, wykorzystując kołnierze wlotowe i uszczelki dostarczone w zestawie korpusu przepustnicy. Stosuj się do instrukcji dołączonej do dostarczonego zestawu korpusu przepustnicy.
- Zamontuj sprężynę membrany sprzęgła z zestawu. Zobacz sekcję MONTAŻ SPRZĘGŁA w instrukcji serwisowej.
- Zainstaluj układ wydechowy. Zobacz sekcję MONTAŻ UKŁADU WYDECHOWEGO w instrukcji serwisowej.
- Zainstaluj zestaw filtra powietrza. Zobacz sekcję MONTAŻ FILTRA POWIETRZA w instrukcji serwisowej.
Montaż końcowy
| 1. | Załóż bezpiecznik główny. Opis znajdziesz w instrukcji serwisowej twojego motocykla. | |
| 2. | Zamontuj zbiornik paliwa zgodnie z instrukcją serwisową. | |
| 3. | Zamontuj siodło zgodnie z zaleceniami w instrukcji serwisowej. | |
| OSTRZEŻENIE Po założeniu siodła pociągnij je w górę, aby upewnić się, że jest dobrze zamocowane. Luźno zamocowane siodło może w czasie jazdy doprowadzić do utraty panowania nad motocyklem, co może być przyczyną śmierci lub poważnych obrażeń. (00070b) POWIADOMIENIE W przypadku zamontowania tego zestawu należy przeprowadzić ponowną kalibrację modułu ECM. Nieskalibrowanie modułu ECM może spowodować poważne uszkodzenia silnika. (00399b) | ||
| 4. | Ponownie skalibruj moduł ECM. Szczegółowe informacje można uzyskać u dealera firmy Harley-Davidson. | |
| 5. | Uruchom pojazd i silnik. Powtórz kilka razy, aby sprawdzić prawidłowe działanie. |
Obsługa
Wskazówki dotyczące docierania motocykla zamieszczono w części instrukcji obsługi zatytułowanej ZASADY DOCIERANIA POJAZDU .
ELEMENTY ZESTAWU SERWISOWEGO
Rysunek 1. Elementy zestawu serwisowego: Screamin' Eagle Pro TC 103 (96 CI do 103 CI) Zestaw etapu 4
Tabela 1. Wykaz elementów zestawu serwisowego: Screamin' Eagle PRO TC 103 (od 96 CI do 103 CI) Zestaw etapu 4
Pozycja | Opis (liczba) | Numer części | Pozycja | Opis (liczba) | Numer części | |
|---|---|---|---|---|---|---|
1 | Zespół cylindra 3,875 (czarny) (2) | 16547-99A | 7 | Pierścień O-ring, podstawa cylindra | 11256 | |
2 | Tłok (2) | Nie jest sprzedawany oddzielnie | 8 | Zespół głowicy cylindrów, przód (czarny) | 16500014A | |
3 | Zestaw pierścieni tłokowych (2) | 22457-10 | 9 | Zespół głowicy cylindrów, tył (czarny) | 16500015A | |
4 | Kołek tłoka (2) | 22455-03 | 10 | Korek z automatycznym zwalnianiem kompresji (ACR) | 16648-08A | |
5 | Blokada sworznia tłoka (4) | 22097-99 | Uwagi: Zestaw tłoków (22144-08B) zawiera elementy od 2 do 5. W przypadku elementów zespołu głowicy cylindrów (8, 9) należy zapoznać się z instrukcją J04792. | |||
6 | Uszczelka, głowica cylindra (2) | 16787-99A | ||||
Rysunek 2. Elementy zestawu serwisowego: Screamin' Eagle Pro TC 103 (96 CI do 103 CI) Zestaw etapu 4
Tabela 2. Elementy zestawu serwisowego: Screamin' Eagle TC 103 cale sześcienne (96 CI do 103 CI) Zestaw etapu 4
Pozycja | Opis (liczba) | Numer części | Pozycja | Opis (liczba) | Numer części | |
|---|---|---|---|---|---|---|
1 | Uszczelka, podstawa pokrywy wahacza (2) | 16719-99A | 9 | Zestaw do odpowietrzania (2) | 17025-03A | |
2 | Uszczelka, górna pokrywa wahacza (2) | 17386-99A | 10 | Zespół przegrody (2) | 26500002 | |
3 | Uszczelka, osłona popychacza (2) | 18635-99B | 11 | Uszczelka, wlot EFI (2) (nie pokazano) | 29995-86B | |
4 | Środkowa osłona popychacza, o-ring (4) | 11132A | 12 | Uszczelka, czujnik kolektora (2) (Nie pokazano) | 11291 | |
5 | Dolna osłona popychacza, o-ring (4) | 11145A | 13 | Idealnie dopasowany zestaw popychaczy | 18400-03 | |
6 | Górna osłona popychacza, o-ring (4) | 11293 | Uwagi: Zespół odpowietrzacza 17025-03A zawiera elementy od 8 do 10. Elementy od 1 do 11 znajdują się w zestawie naprawczym głowicy (17052-99C) oraz w pozycjach 6 i 7, rysunek 1. | |||
7 | Wspornik wahacza, o-ring (2) | 11270 | ||||
8 | Śruba odpowietrzająca (4) | 4400 | ||||

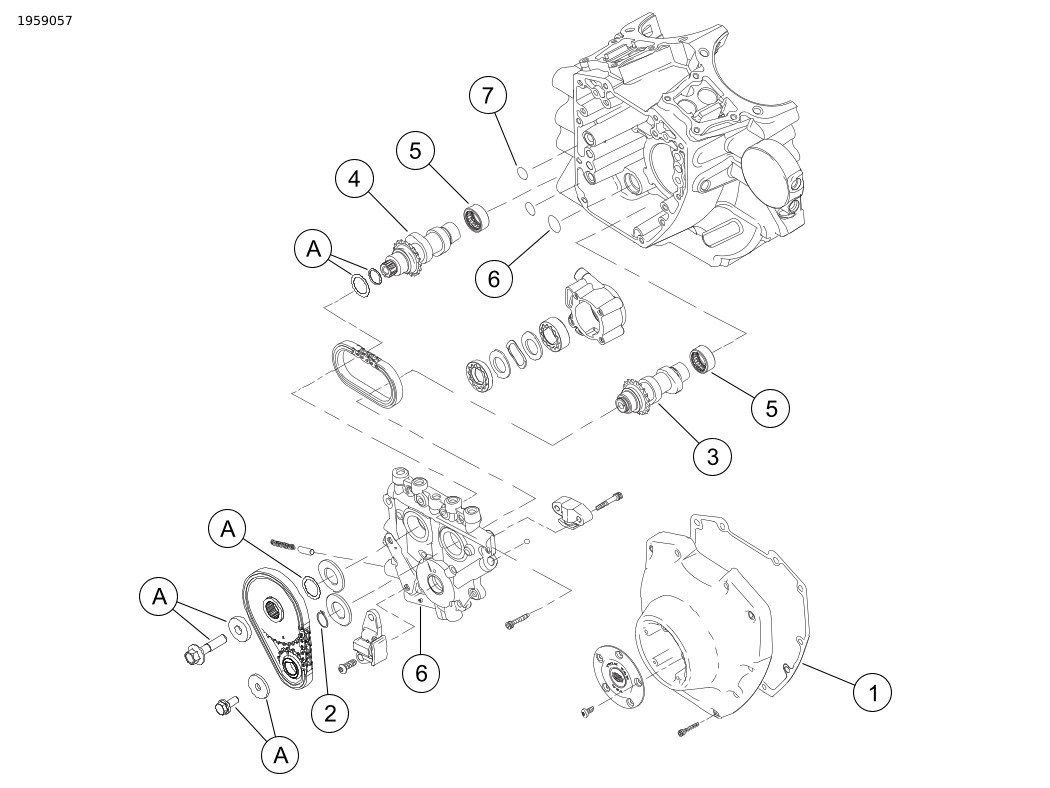

Rysunek 3. Elementy zestawu serwisowego: Screamin' Eagle Pro TC 103 (96 CI do 103 CI) Zestaw etapu 4
Tabela 3. Elementy zestawu serwisowego: Screamin' Eagle Pro TC 103 (96 CI do 103 CI) Zestaw etapu 4
Pozycja | Opis (liczba) | Numer części |
|---|---|---|
1 | Uszczelka, osłona krzywki | 25244-99A |
2 | Pierścień zabezpieczający | 11461 |
3 | Wałek rozrządu, przód, SE-259E | Nie jest sprzedawany oddzielnie |
4 | Wałek rozrządu, tył, SE-259E | Nie jest sprzedawany oddzielnie |
5 | Łożysko, igiełkowe (2) (w razie potrzeby należy zakupić osobno) | 9215 |
6 | Pierścień O-ring, pompa oleju do płyty krzywki | 11293 |
7 | Pierścień O-ring, płyta krzywki do skrzyni korbowej (2) | 11301 |
8 | Zestaw wtryskiwaczy wysokoprzepływowych (nie pokazano) | 27797-07 |
9 | Zestaw korpusu przepustnicy ETC 58 mm (nie pokazano) | 27639-07A |
10 | Kolektor, zestaw korpusu przepustnicy 58 mm (nie pokazano) | 29667-07 |
Elementy wspomniane w tekście, ale niewchodzące w skład zestawu: | ||
A | Zestaw do mocowania napędu rozrządu (zawiera śrubę i podkładkę) | 91800088 |
Uwagi: Pozycje 1, 4, 8 i 9 są w zestawie uszczelek serwisowych wałka rozrządu (17045-99D). Pozycje 5 i 6 dostępne w zestawie wałka rozrządu (25482-10). | ||
