SCREAMIN' EAGLE PRO TC 110 (1800 CC) HIGH COMPRESSION KIT NA MAY CAMS
J061702025-01-23
PANGKALAHATAN
Numero ng Kit
27548-10C
Mga Modelo
Para sa impormasyon tungkol sa pagiging sukat sa modelo, tingnan ang P&A Retail Catalog o ang seksyon ng Mga Piyesa at Accessory ng www.harley-davidson.com (English lamang).
Mga Kinakailangan sa Pagkakabit
Ang kit na ito ay nangangailangan ng hiwalay na pagbili ng isang Screamin' Eagle high flow air cleaner kit. Tingnan ang Screamin' Eagle Pro catalog para sa available na mga kit.
Ang kit na ito ay nangangailangan ng hiwalay na pagbili ng Cam Drive Retention Kit (91800088). Ang kit na ito ay nangangailangan ng Cam Service Gasket Kit (17045-99D) na makukuha mula sa isang Harley-Davidson dealer.
Ang hiwalay na pagbili ng Cam Spacer Kit (25928-06) ay inirerekomenda. Ang kit na ito ay naglalaman ng limang iba’t ibang spacer upang makamit ang angkop na pagkakahanay ng sprocket.
Tingnan ang naaangkop na mga seksyon sa manwal ng serbisyo para sa mga espesyal na kagamitang kinakailangan para maikabit ang kit na ito.
Inirerekomenda ng Harley-Davidson na ang 103 CI at mas malalaking makina ay gumamit ng compression release system. Tingnan ang Screamin' Eagle Pro Catalog para sa mga kaugnay na assemblies at tool.
BABALAAng kaligtasan ng nagmamaneho at pasahero ay nakasalalay sa tamang pag-i-install ng kit na ito. Gamitin ang naaangkop na mga pamamaraan sa manwal ng serbisyo. Kung ang pamamaraan ay hindi abot ng iyong kakayahan o wala kang mga angkop na kasangkapan, ipagawa sa isang dealer ng Harley-Davidson ang pag-i-install. Ang maling pag-i-install ng kit na ito ay maaaring magresulta sa kamatayan o malubhang pinsala. (00333b)
TALA
Tumutukoy sa impormasyon sa manwal ng serbisyo ang pahina ng tagubilin na ito. Ang manwal ng serbisyo para sa taon/modelo na ito ng motorsiklo ay kinakailangan para sa pagkakabit na ito. Mayroong isa na makukuha mula sa dealer ng Harley-Davidson.
Mga Nilalaman ng Kit
TALA
Ang kit na ito ay para lang sa mga aplikasyon ng High Performance. Hindi ligal na ibenta o gamitin sa mga demotor na sasakyang kontrolado ng polusyon. Maaaring babaan o ipawalang-bisa ng kit na ito ang limitadong garantiya ng sasakyan. Ang mga performance parts na may kaugnayan sa makina ay nakalaan PARA LAMANG SA MGA SANAY NA NAGMOMOTOR.
PAGTATANGGAL
Maghanda para sa Pag-serbisyo
| 1. | I-angat ang motorsiklo. TALA I-disarm ang security system. | |
| 2. | Alisin ang upuan alinsunod sa mga tagubilin sa manwal ng serbisyo. | |
| BABALA Kapag nagkukumpuni ng sistema ng gasolina, huwag manigarilyo o magpahintulot ng apoy o sparks sa paligid. Ang gasolina ay napakadaling lumiyab at lubhang sumasabog, na maaaring magresulta sa kamatayan o malubhang pinsala. (00330a) | ||
| 3. | Tanggalin ang tangke ng gasolina alinsunod sa mga tagubilin sa manwal ng serbisyo. | |
| 4. | Tanggalin ang pangunahing fuse. Sumangguni sa manwal ng serbisyo. |
Tanggalin ang mga Bahagi ng Makina.
- Tanggalin ang kasalukuyang assembly ng air cleaner. Sumangguni sa PAGTANGGAL NG AIR CLEANER sa manwal ng serbisyo.
- Tanggalin ang kasalukuyang exhaust system. Sumangguni sa PAGTATANGGAL NG EXHAUST SYSTEM sa manwal ng serbisyo.
- Kalasin ang itaas na dulo at cam plate ng assembly ng makina. Sumangguni sa naaangkop ng mga seksyon ng MAKINA sa manwal ng serbisyo.
- Alisin ang nakakabit na clutch diaphragm spring. Sumangguni sa PAG-AALIS NG CLUTCH sa manwal ng serbisyo.
PAGKAKABIT
Ikabit ang mga Piyesa ng Makina at Clutch.
- Tingnan ang Figure 3 . Suriin ang camshaft needle bearings (5) at palitan kung kinakailangan.
- I-install ang clutch diaphragm spring mula sa kit. Sumangguni sa PAGKAKABIT NG CLUTCH sa manwal ng serbisyo.
- Ikabit ang exhaust system. Sumangguni sa PAGKAKABIT NG EXHAUST SYSTEM sa manwal ng serbisyo.
- Ikabit ang air cleaner assembly. Sumangguni sa PAGKAKABIT NG AIR CLEANER sa manwal ng serbisyo.
TALA
Tandaan na ang cylinder spigot seal ay isang hugis-parihaba na O-ring . I-upo ang O-ring na ito sa base ng cylinder bago
ang silindro ay mai-assemble sa crankcase. Ang paggamit ng crankcase upang i-upo ang hugis-parihaba na O-ring sa base ng silindro ay maaaring pagulungin (spiral) ang O-ring sa panahon ng pag-assemble. Ang isang pinagulong na O-ring ay lumilikha ng isang leak path sa interface ng cylinder/crankcase.
TALA
Ipinapalagay na ang mga cylinder ay bago o mababa ang mileage. Sukatin ang mga cylinder sa bawat manwal ng serbosyo at suriin ang piston fit na sumusunod sa
mga tagubilin sa ibinigay na piston kit instruction sheet. Kung hindi makakamit ang tamang fitment (out-of-round, tapered, at iba pa) para sa standard na
ibinibigay na mga piston, kailangang bumili ng mga bagong silindro.
Huling Assembly
| 1. | Ikabit ang pangunahing fuse. Sumangguni sa manwal ng serbisyo para sa motorsiklo. | |
| 2. | Ikabit ang tangke ng gasolina alinsunod sa mga tagubilin sa manwal ng serbisyo. | |
| BABALA Pagkatapos ikabit ang upuan, hilahin pataas ang upuan upang matiyak na ito ay naka-lock sa posisyon. Habang nakasakay, maaaring gumalaw at maging sanhi ng pagkawala ng kontrol ang maluwag na upuan, na maaaring magresulta sa kamatayan o malubhang pinsala. (00070b) | ||
| 3. | Ikabit ang upuan alinsunod sa mga tagubilin sa manwal ng serbisyo. | |
PAUNAWA Dapat mong i-recalibrate ang ECM kapag in-install ang kit na ito. Ang hindi maayos na pag-recalibrate ng ECM ay maaaring magresulta sa malubhang pinsala sa makina. (00399b) | ||
| 4. | I-recalibrate ang ECM. Makipag-ugnayan sa isang dealer ng Harley-Davidson para sa mga detalye. | |
| 5. | Patakbuhin ang makina. Ulitin nang ilang beses upang tiyakin na tama ang operasyon. |
Pagpapagana
Sumangguni sa MGA ALITUNTUNIN SA BREAK-IN NA PAGSAKAY sa Manwal ng May-ari para ma-break in ang motorsiklo.
MGA PAMALIT NA PIYESA

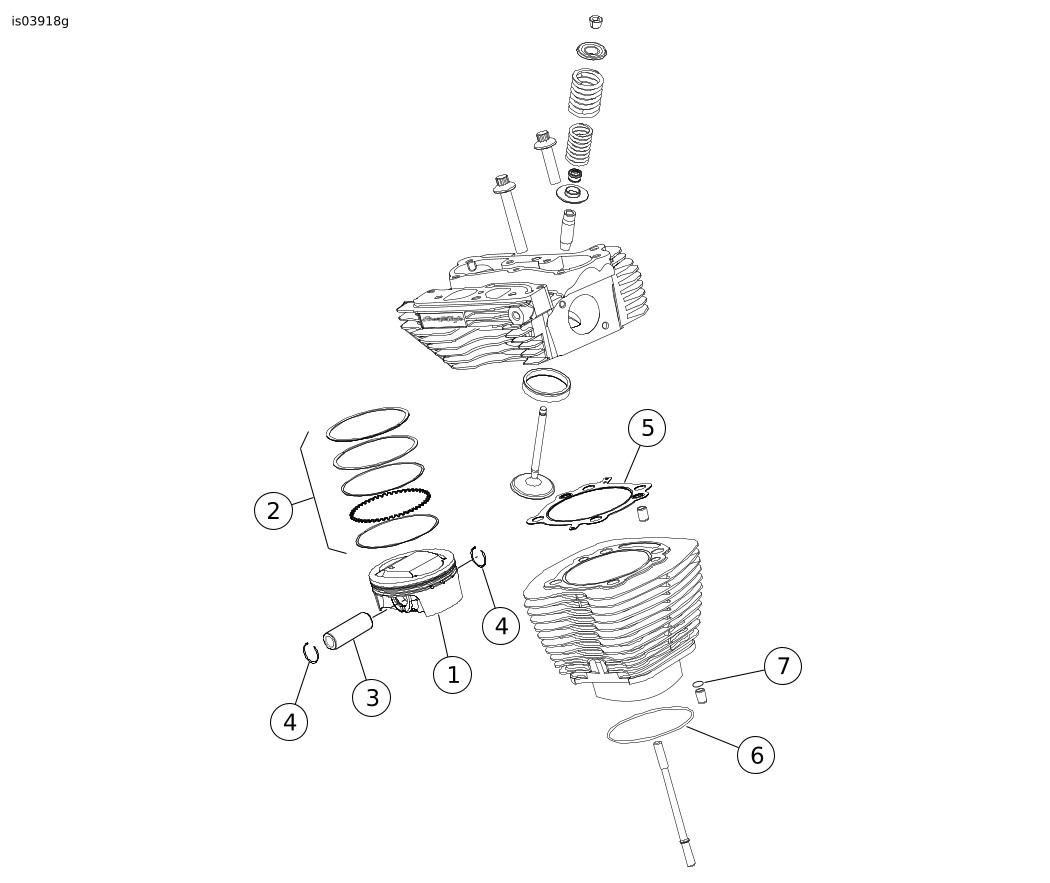

Figure 1. Mga Pamalit na Piyesa: Screamin' Eagle Pro TC 110 (1800 cc) High Compression Kit
Talahanayan 1. Talahanayan ng mga Pamalit na Piyesa: Screamin' Eagle Pro TC 110 (1800 cc) High Compression Kit
Item | Paglalarawan (Dami) | Numero ng Piyesa | Item | Paglalarawan (Dami) | Numero ng Piyesa | |
|---|---|---|---|---|---|---|
1 | Piston (2) | Hindi Ipinagbibili nang Hiwalay | 5 | Gasket, cylinder head (2) | 16801-07B | |
2 | Piston ring set (2) | 21951-11 | 6 | O-ring, base ng silindro (2) | Hindi Ipinagbibili nang Hiwalay | |
3 | Piston pin (2) | 22558-07 | 7 | O-ring, crankcase dowel | Hindi Ipinagbibili nang Hiwalay | |
4 | Piston pin circlip (4) | 22097-99 | Mga Paalala: Kasama sa Piston Kit (22502-07B) ang mga item 1 hanggang 4. Ang mga item 4, 5 at 6 ay kasama rin sa Engine Overhaul Gasket Kit (17350-07B). Ang mga aytem 6 at 7 ay makukuha sa Seal Kit (11907). | |||
Figure 2. Mga Pamalit na Piyesa: Screamin' Eagle Pro TC 110 (1800 cc) High Compression Kit
Talahanayan 2. Mga Pamalit na Piyesa: Screamin' Eagle Pro TC 110 (1800 cc) High Compression Kit
Item | Paglalarawan (Dami) | Numero ng Piyesa | Item | Paglalarawan (Dami) | Numero ng Piyesa | |
|---|---|---|---|---|---|---|
1 | Gasket, base ng takip ng rocker (2) | 16719-99A | 9 | Breather assembly (2) | 17025-03A | |
2 | Gasket, base ng takip ng rocker (2) | 17386-99A | 10 | Assembly ng baffle (2) | 26500002 | |
3 | Gasket, takip ng tappet (2) | 18635-99B | 11 | Selyo, EFI intake (2) (Hindi Ipinakikita) | 26995-86B | |
4 | O-ring, takip ng middle push rod (4) | 11132A | 12 | Spring, clutch diaphragm (Hindi Ipinakikita) | 37951-98 | |
5 | O-ring, takip ng ibabang push rod (4) | 11145A | 13 | Perfect fit pushrods kit, (+0.030 pulgada) | 18401-03 | |
6 | O-ring, itaas na takip ng push rod (4) | 11293 | ||||
7 | O-ring, rocker arm support (2) | 11270 | ||||
8 | Bolt, 1/2-20 x 1-11/16 hex na may lockpatch (4) | 4400 | Mga Paalala: Ang Breather Assembly (17025-03A) ay may kasamang 8 hanggang 10. Ang mga item 1 hanggang 11 ay kasama sa Engine Overhaul Gasket Kit (17350-07B), Figure 1. | |||
Figure 3. Mga Pamalit na Piyesa: Screamin' Eagle Pro TC 110 (1800 cc) High Compression Kit
Talahanayan 3. Mga Pamalit na Piyesa: Screamin' Eagle Pro TC 110 (1800 cc) High Compression Kit
Item | Paglalarawan (Dami) | Numero ng Piyesa |
|---|---|---|
1 | Sapatilya, takip ng cam | 25244-99A |
2 | Retaining ring | 11461 |
3 | Camshaft, harap, SE-259E | Hindi Ipinagbibili nang Hiwalay |
4 | Camshaft, likuran, SE-259E | Hindi Ipinagbibili nang Hiwalay |
5 | Bearing, needle (2) (dapat bilhin nang hiwalay, kung kailangan) | 9215 |
6 | O-ring, oil pump tungo sa cam plate | 11293 |
7 | O-ring, cam plate tungo sa crankcase (2) | 11301 |
Mga bagay na binanggit sa text, ngunit hindi kasama sa kit: | ||
A | Cam drive retention kit (may kasamang turnilyo at washer) | 91800088 |
Mga Paalala: Ang mga item 1, 4, 8 at 9 ay kasama sa Engine Overhaul Gasket Kit (17350-07B). Ang mga item 5 at 6 ay makukuha sa Cam Kit (25482-10). | ||
