SCREAMIN' EAGLE PRO TC 110（1800立方厘米）带凸轮的高压缩比套件
J061702025-01-23
概述
套件编号
27548-10C
车型
关于车型适配信息，参见 P&A Retail Catalog（零件与附件零售目录）或www.harley-davidson.com 上的 Parts and Accessories（零件与附件）部分（仅英文）。
安装要求
安装此套件需要单独购买Screamin' Eagle大流量空气滤清器套件。 参见Screamin' Eagle Pro目录了解可用套件。
此套件需要单独购买凸轮传动固定套件（91800088）。 此套件需要凸轮维修密封垫套件（17045-99D），哈雷戴维森经销商处有售。
建议单独购买凸轮隔块套件（25928-06）。 此套件包括五种不同的隔块，可实现正确链轮对准。
参见维修手册中的相关部分了解安装此套件所需要的专用工具。
哈雷戴维森建议为103 CI及更大的发动机使用压缩释放系统。 参见Screamin' Eagle Pro目录了解相关组件和工具。
警告骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。 此安装需要该年款/车型摩托车维修手册。 哈雷戴维森经销商处有售。
拆卸
维修准备工作
| 1. | 升高摩托车。 注意 解除防盗系统设防。 | |
| 2. | 根据维修手册中的说明拆下座椅。 | |
| 警告 在维修燃油系统时，不得吸烟，周围不允许有明火或火星。 汽油极易燃、易爆，可造成死亡或重伤。 (00330a) | ||
| 3. | 根据维修手册中的说明拆下燃油箱。 | |
| 4. | 拆卸主保险丝。 请参阅维修手册。 |
拆卸发动机部件
- 拆下原有空气滤清器组件。 参阅维修手册中的“拆卸空气滤清器”部分。
- 拆下原有排气系统。 参阅维修手册中的“排气系统拆卸”部分。
- 拆解发动机顶端部件和凸轮盘组件。 参阅维修手册中相应的“发动机”章节。
- 拆下原有离合器膜片弹簧。 参阅维修手册中的“拆卸离合器”部分。
安装
安装发动机和离合器部件
- 参见 图3 。 检查凸轮轴滚针轴承（5）并在必要时更换。
- 安装套件中的离合器膜片弹簧。 参阅维修手册中的“安装离合器”部分。
- 安装排气系统。 参阅维修手册中的“安装排气系统”部分。
- 安装空气滤清器组件。 参阅维修手册中的“安装空气滤清器”部分。
注意
请注意，汽缸套管密封件为矩形O形环 。 将汽缸组装至曲轴箱之前， 在汽缸底座上安装此O形环。 组装过程中使用曲轴箱将此矩形O形环安装至汽缸底座有可能滚转（螺旋扭曲）此O形环。 O形环滚转后可导致汽缸/曲轴箱界面产生泄漏通道。
注意
前提条件是汽缸为新汽缸或行驶里程不长。 遵循维修手册中的说明测量汽缸、遵循随附活塞套件 说明书中的说明检查活塞配合。 如果提供的两个标准活塞无法获得正确配合（失圆、锥形等），则必须购买两个新汽缸。
最终组装
| 1. | 安装主保险丝。 参阅针对您摩托车的维修手册。 | |
| 2. | 根据维修手册中的说明安装燃油箱。 | |
| 警告 安装座椅之后，向上拉动座椅，确保其锁定到位。 骑行时，座椅松动会导致失控，可能造成死亡或重伤。 (00070b) | ||
| 3. | 根据维修手册中的说明安装座椅。 | |
通告 安装此套件时必须重新校准ECM。 未正确重新校准ECM可导致发动机严重损坏。 (00399b) | ||
| 4. | 重新校准ECM。 请联系哈雷戴维森经销商以了解详情。 | |
| 5. | 运行发动机。 重复数次以检查确认其运行正常。 |
操作
参阅车主手册中的磨合骑行规则磨合摩托车。
维修零件

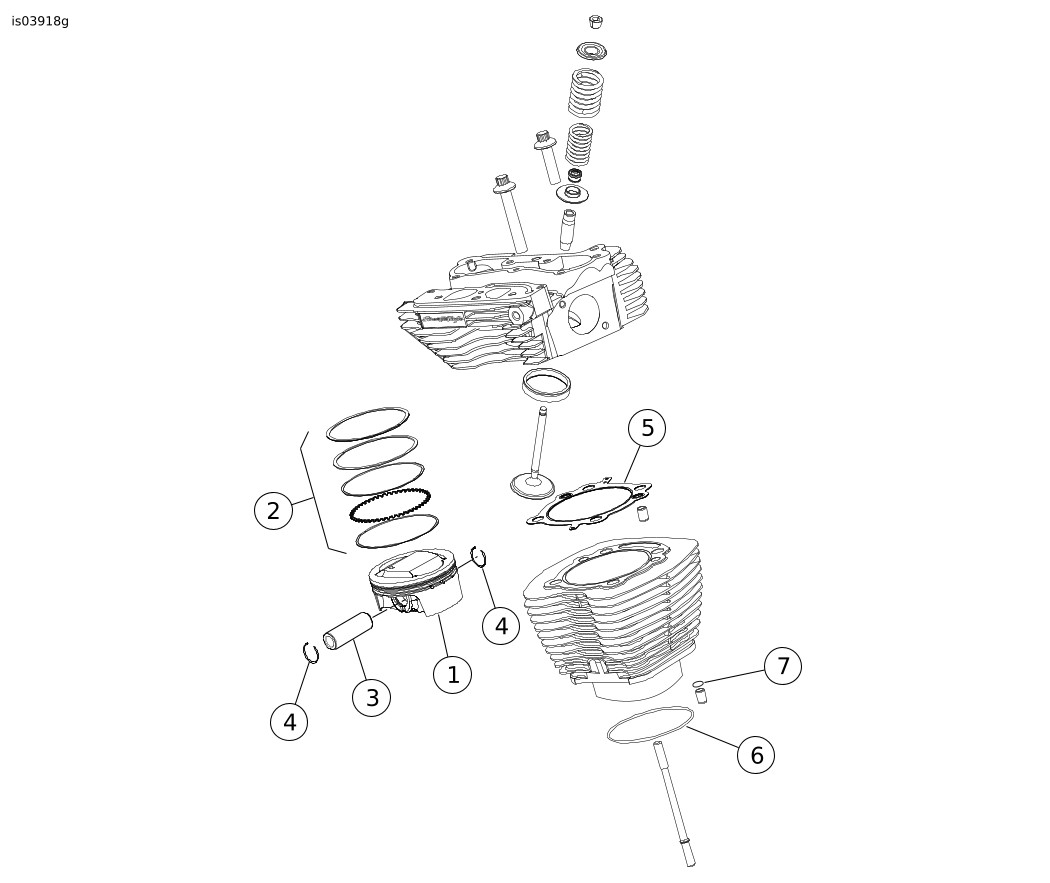

图1。 维修零件： Screamin' Eagle Pro TC 1800立方厘米（110立方英寸）高压缩比套件
表1。 维修零件表： Screamin' Eagle Pro TC 1800立方厘米（110立方英寸）高压缩比套件
项目 | 名称（数量） | 零件编号 | 项目 | 名称（数量） | 零件编号 | |
|---|---|---|---|---|---|---|
1 | 活塞（2） | 不单独出售 | 5 | 汽缸头密封垫（2） | 16801-07B | |
2 | 活塞环组（2） | 21951-11 | 6 | 汽缸座O形环（2） | 不单独出售 | |
3 | 活塞销（2） | 22558-07 | 7 | 曲轴箱接合销O形环 | 不单独出售 | |
4 | 活塞销簧环（4） | 22097-99 | 注： 活塞套件（22502-07B）包括项目1-4。 发动机大修密封垫套件（17350-07B）中也包括项目4、5和6。 密封套件（11907）包括项目6和7。 | |||
图2。 维修零件： Screamin' Eagle Pro TC 1800立方厘米（110立方英寸）高压缩比套件
表2。 维修零件： Screamin' Eagle Pro TC 1800立方厘米（110立方英寸）高压缩比套件
项目 | 名称（数量） | 零件编号 | 项目 | 名称（数量） | 零件编号 | |
|---|---|---|---|---|---|---|
1 | 摇臂室罩底座密封垫（2） | 16719-99A | 9 | 通气装置组件（2） | 17025-03A | |
2 | 摇臂室罩顶部密封垫（2） | 17386-99A | 10 | 挡板组件（2） | 26500002 | |
3 | 挺杆护盖密封垫（2） | 18635-99B | 11 | EFI进气密封件（2）（未显示） | 26995-86B | |
4 | O形环，中间推杆罩（4） | 11132A | 12 | 离合器膜片弹簧（未显示） | 37951-98 | |
5 | O形环，下部推杆罩（4） | 11145A | 13 | 完美适配推杆套件（+0.030英寸） | 18401-03 | |
6 | O形环，上部推杆罩（4） | 11293 | ||||
7 | 摇臂支撑O形环（2） | 11270 | ||||
8 | 螺栓，1/2-20 x 1-11/16，六角头，带有锁片（4） | 4400 | 注： 通气装置组件（17025-03A）包括项目8-10。 项目1至11包括在发动机大修密封垫套件（17350-07B）中，如图1 所示。 | |||
图3。 维修零件： Screamin' Eagle Pro TC 1800立方厘米（110立方英寸）高压缩比套件
表3。 维修零件： Screamin' Eagle Pro TC 1800立方厘米（110立方英寸）高压缩比套件
项目 | 名称（数量） | 零件编号 |
|---|---|---|
1 | 凸轮盖密封垫 | 25244-99A |
2 | 固定环 | 11461 |
3 | 前凸轮轴，SE-259E | 不单独出售 |
4 | 后凸轮轴，SE-259E | 不单独出售 |
5 | 滚针轴承（2）（如需要，则必须单独购买） | 9215 |
6 | 油泵至凸轮盘O形环 | 11293 |
7 | 凸轮盘至曲轴箱O形环（2） | 11301 |
文字中提到，但套件中不包括的项目： | ||
A | 凸轮传动固定套件（包括螺丝和垫圈） | 91800088 |
注： 项目1、4、8和9包括在发动机大修密封垫套件（17350-07B）中。 凸轮套件（25482-10）包括项目5和6。 | ||
