SCREAMIN' EAGLE PRO TC 110（1800 CC）高壓縮工具包，帶凸輪
J061702025-01-23
概述
工具包編號
27548-10C
車型
有關車型適配資訊，請參閱 P&A 零售目錄 或 www.harley-davidson.com 網站上的零件及配件章節（僅限英文）。
安裝要求
此工具包需要單獨購買 Screamin' Eagle 高流量空氣濾清器工具包。 有關可用工具包，請參閱 Screamin' Eagle Pro 目錄。
此工具包需要單獨購買凸輪傳動固定工具包（91800088）。 此工具包需要凸輪維修密封墊工具包（17045-99D），可從 Harley-Davidson 經銷商處購買。
建議另外購買凸輪墊片套件（25928-06）。 這個工具包含五種不同的墊片，能正確對準鏈輪。
請參閱維修手冊中適當的小節，以瞭解安裝這個套件所需的特別工具。
Harley-Davidson 建議 103 CI 和更大的引擎使用壓縮釋放系統。 請參閱 Screamin' Eagle Pro 目錄，了解相關組件和工具。
警告此工具包的正確安裝攸關騎士與乘客的安全。 請使用適當的維修手冊程序。 如果該程序不在您的能力範圍內，或者您沒有正確的工具，請讓Harley-Davidson經銷商進行安裝。 此工具包安裝不當，可能造成死亡或重傷。 (00333b)
附註
此說明書參考維修手冊上的資訊。 此安裝需要一份針對該年款車型重車的維修手冊。 可從哈雷大衛森經銷商處獲取一份。
拆卸
維修準備
| 1. | 抬起重車。 附註 防盜系統解除設防。 | |
| 2. | 按照維修手冊中的說明取下座椅。 | |
| 警告 維修燃油系統時切勿吸煙，亦不可允許附近有開放火焰或火花。 汽油極為易燃、易爆，可能造成死亡或重傷。 (00330a) | ||
| 3. | 按照維修手冊中的說明拆下燃油箱。 | |
| 4. | 取下主保險絲。 請參閱維修手冊。 |
移除引擎部件
- 移除現有的空氣濾清器組件。 請參閱維修手冊中的「空氣濾清器拆除」。
- 移除現有的排氣系統。 請參閱維修手冊中的「排氣系統拆除」。
- 拆解引擎頂端和凸輪板組件。 請參閱維修手冊中的「引擎」小節。
- 拆卸現有離合器隔膜簧。 請參閱維修手冊中的「離合器拆除」。
安裝
安裝引擎和離合器部件
- 請參閱「 圖3 」。 檢查凸輪軸滾針軸承（5）並在必要時更換。
- 安裝工具包中的離合器膜片彈簧。 請參閱維修手冊中的「離合器安裝」。
- 安裝排氣系統。 請參閱維修手冊中的「排氣系統安裝」。
- 安裝空氣濾清器組件。 請參閱維修手冊中的「空氣濾清器安裝」。
附註
請注意，汽缸連接部的密封圈是一個矩形O形環 。 在將汽缸組裝到曲軸箱之前，
將這個O形環安裝到氣缸底部的槽內。 如果依靠曲軸箱來將矩形O形環壓緊到汽缸底部，則在組裝過程中可能會導致O形環翻轉（或螺旋扭曲）。 翻轉的O形環會在氣缸與曲軸箱的接合處產生漏油的通道。
附註
假設這些汽缸是全新或行駛里程數很低的。 根據維修手冊中的指導測量汽缸，
並根據隨活塞工具包附帶的說明書檢查活塞的適配情況。 如果隨附的標準活塞無法達到適配要求（例如氣缸變形、錐形等問題），
則需要購買新的汽缸。
最終組裝
| 1. | 安裝主保險絲。 請參閱您重車的維修手冊。 | |
| 2. | 按照維修手冊中的說明安裝燃油箱。 | |
| 警告 安裝座位後，向上拉動，確保座位鎖至定位。 行駛時，座位鬆動會導致失控，可能造成死亡或重傷。 (00070b) | ||
| 3. | 按照維修手冊中的說明安裝座椅。 | |
注意 安裝此工具包之前，您必須重新校準ECM。 未能妥善重新校準ECM可導致引擎嚴重損壞。 (00399b) | ||
| 4. | 重新校準 ECM。 請洽詢Harley-Davidson經銷商，以瞭解詳細資訊。 | |
| 5. | 運轉引擎 重複幾次以確認正確的操作。 |
操作
請參閱「車主手冊」中的「磨合行駛規則」，以便磨合重車。
維修零件

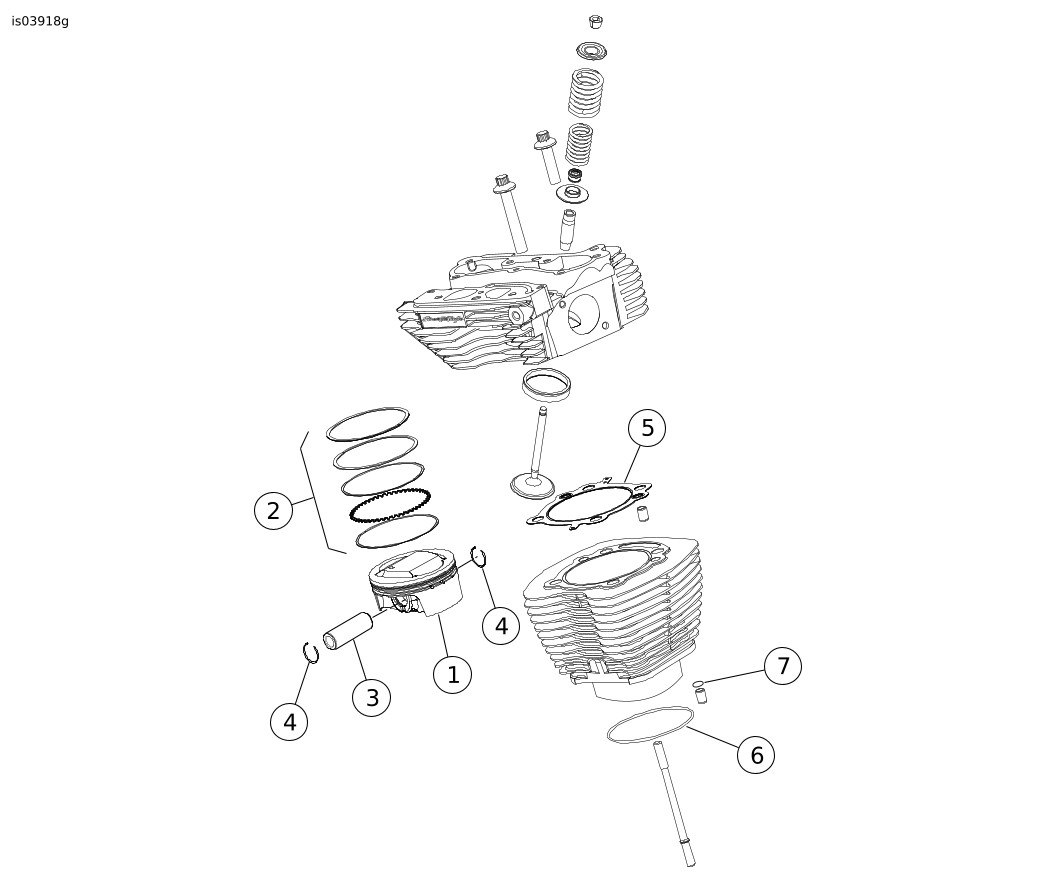

圖1。 維修零件 Screamin' Eagle Pro TC 110（1800 cc）高壓縮工具包
表格1。 維修零件表格： Screamin' Eagle Pro TC 110（1800 cc）高壓縮工具包
項目 | 產品描述（數量） | Part No. | 項目 | 產品描述（數量） | Part No. | |
|---|---|---|---|---|---|---|
1 | 活塞 (2) | 不單獨出售 | 5 | 密封墊，汽缸頭 (2) | 16801-07B | |
2 | 活塞環組（2） | 21951-11 | 6 | O 形環，汽缸底座（2） | 不單獨出售 | |
3 | 活塞銷 (2) | 22558-07 | 7 | O 形環，曲軸箱銷釘 | 不單獨出售 | |
4 | 活塞銷簧環 (4) | 22097-99 | 備註： 活塞工具包（22502-07B）包括第 1 項至第 4 項。 第 4、5 和 6 項也包含在引擎大修密封墊工具包（17350-07B）中。 第 6 項和第 7 項在密封工具包（11907）中提供。 | |||
圖2。 維修零件 Screamin' Eagle Pro TC 110（1800 cc）高壓縮工具包
表格2。 維修零件 Screamin' Eagle Pro TC 110（1800 cc）高壓縮工具包
項目 | 產品描述（數量） | Part No. | 項目 | 產品描述（數量） | Part No. | |
|---|---|---|---|---|---|---|
1 | 密封墊，搖臂蓋底座 (2) | 16719-99A | 9 | 通氣裝置組件 | 17025-03A | |
2 | 密封墊，搖臂蓋頂部 (2) | 17386-99A | 10 | 擋板組件（2） | 26500002 | |
3 | 密封墊，挺桿蓋 (2) | 18635-99B | 11 | 密封圈，EFI 進氣（2）（未顯示） | 26995-86B | |
4 | O 形環，中推桿蓋 (4) | 11132A | 12 | 彈簧，離合器膜片（未顯示） | 37951-98 | |
5 | O 形環，下推桿蓋 (4) | 11145A | 13 | 完美裝配推桿工具包（+0.030 英寸） | 18401-03 | |
6 | O 形環，上推桿蓋 (4) | 11293 | ||||
7 | O 形環，搖臂支架 (2) | 11270 | ||||
8 | 螺栓，1/2-20 x 1-11/16 六角，帶鎖片（4） | 4400 | 備註： 通氣裝置組件（17025-03A）包括 8 到 10。 第 1 項至第 11 項包含在引擎大修密封墊工具包（17350-07B）中，圖 1。 | |||
圖3。 維修零件 Screamin' Eagle Pro TC 110（1800 cc）高壓縮工具包
表格3。 維修零件 Screamin' Eagle Pro TC 110（1800 cc）高壓縮工具包
項目 | 產品描述（數量） | Part No. |
|---|---|---|
1 | 密封墊，凸輪蓋 | 25244-99A |
2 | 固定環 | 11461 |
3 | 凸輪軸，前，SE-259E | 不單獨出售 |
4 | 凸輪軸，后，SE-259E | 不單獨出售 |
5 | 滾針軸承（2）（如需要，必須單獨購買） | 9215 |
6 | O形環，油泵到凸輪板 | 11293 |
7 | O形環，凸輪板至曲柄軸箱（2） | 11301 |
文中提到但未列入工具包中的項目： | ||
A | 凸輪傳動固位工具包（包括螺絲和墊圈） | 91800088 |
備註： 第 1、4、8 和 9 項包含在引擎大修密封墊工具包（17350-07B）中。 第 5 和 6 項在凸輪工具包（25482-10）中提供。 | ||
