SCREAMIN’ EAGLE PRO TC 1690 CM³(103 IN³) KOMPRESSIONSERHÖHUNGSSATZ MIT NOCKENWELLEN – LUFTGEKÜHLT
J060702025-01-23
ALLGEMEINES
Satz-Nummer
92500023A
Modelle
Modell-Einstellungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.
Einbauanforderungen
Für den Einbau dieses Satzes müssen die folgenden Artikel separat von einem Harley-Davidson Händler erworben werden (siehe Tabelle 1 ):
Tabelle 1. Zusätzlich benötigte Teile
Teil | Teilenummer |
|---|---|
Schnelldurchfluss-Luftfiltersatz | Siehe Screamin' Eagle Pro Motorsport-Ersatzteilkatalog. |
Nockenantriebs-Wartungsdichtungssatz | 17045-99C |
Steuerkettenantriebsrad-Sicherungssatz | 91800088 |
Der separate Kauf eines Nockendistanzstücksatzes (Teile-Nr. 25928-06) wird empfohlen. Dieser Satz enthält fünf verschiedene Distanzstücke zur ordnungsgemäßen Ausrichtung des Zahnrads.
Informationen über spezielle Werkzeuge, die für den Einbau dieses Satzes erforderlich sind, sind im Werkstatthandbuch einzusehen.
Für Motoren mit 1690 cm³ (103 in³) oder mehr wird die Verwendung eines Kompressionsentlastungs-Systems empfohlen. Siehe SE Pro-Katalog für einhergehende Baugruppen und Werkzeuge.
WARNUNGDie Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Modelljahr und Motorradmodell erforderlich. Dies ist bei einem Harley-Davidson Händler erhältlich.
Inhalt des Satzes
Siehe Abbildung 1 und Tabelle 2.
HINWEIS
Dieser Satz ist nur für Motorsportanwendungen vorgesehen. Der Verkauf oder die Nutzung ist für Fahrzeuge mit Abgasregelung gesetzlich nicht zulässig. Dieser Satz kann die beschränkte Fahrzeuggarantie einschränken oder ungültig machen. Motorbezogene Hochleistungskomponenten sind NUR FÜR ERFAHRENE FAHRER vorgesehen.
VORBEREITUNG
| 1. | Das Motorrad anheben. | |
| WARNUNG Um keinen Kraftstoff zu verspritzen, unter hohem Druck stehenden Kraftstoff aus dem System entleeren, bevor die Kraftstoffzufuhrleitung abgezogen wird. Benzin ist äußerst leicht entflammbar und hochexplosiv, was zu schweren oder tödlichen Verletzungen führen kann. (00275a) | ||
| 2. | Den Sitz ausbauen. Den Sitz und alle Befestigungsteile aufbewahren. | |
| 3. | Die Kraftstoffzufuhrleitung entleeren und abziehen. |
WARNUNGUm ein versehentliches Anlassen des Fahrzeugs zu vermeiden, vor Durchführung der Arbeiten zuerst die Hauptsicherung ausbauen, da es sonst zu schweren oder tödlichen Verletzungen kommen kann. (00251b)
HINWEIS
- MIT Sicherheitssirene: Bei vorhandenem Schlüsselanhänger die Zündung einschalten. Siehe das Werkstatthandbuch. Nachdem die Anlage entschärft ist, Zündung AUSSCHALTEN. SOFORT die Hauptsicherung ausbauen.
- OHNE Sicherheitssirene: Siehe Werkstatthandbuch. Die Hauptsicherung oder den Hauptüberlastschalter ausbauen.
AUSBAU
WARNUNGBei der Wartung der Kraftstoffanlage nicht rauchen und offene Flammen sowie Funken vermeiden. Benzin ist äußerst leicht entflammbar und hochexplosiv, was zu schweren oder tödlichen Verletzungen führen kann. (00330a)
- Im Werkstatthandbuch nachschlagen, um:
- Die Instrumentenkonsole (sofern vorhanden) aus dem Kraftstofftank ausbauen.
- Den Kraftstofftank ausbauen.
- Die Luftfilterbaugruppe ausbauen.
- Die Auspuffanlage ausbauen.
- Den Zylinder und Zylinderkopf sowie die Baugruppe Nockenscheibe zerlegen.
- Die Kupplungstellerfeder (14) ausbauen.
INSTALLATION
Motor und Kupplungskomponenten einbauen
- Siehe Abbildung 1 >. Die Nadellager (C) der Nockenwelle untersuchen und gegebenenfalls austauschen.
- Die neuen Nocken (15) auf der Nockenscheibe, die Leistungsventilfedern (6) auf den Zylinderköpfen und den Zylinder und Zylinderkopf mit Teilen aus dem Satz zusammenbauen. Siehe Werkstatthandbuch.
- Die neue Kupplungstellerfeder (14) des Satzes einbauen. Siehe Werkstatthandbuch.
- Die Abgasanlage einbauen.
- Die Luftfilterbaugruppe einbauen.
HINWEIS
Es wird vorausgesetzt, dass die Zylinder neu sind oder eine geringe Kilometeranzahl haben. Zylinder entsprechend dem Werkstatthandbuch messen. Kolbenpassung entsprechend der in der neuen Einbauanleitung für Kolbensätze (1) aufgeführten Anweisungen prüfen. Falls für die gelieferten Standardkolben eine korrekte Passung nicht erzielt werden kann (unrund, verjüngt, usw.), neue Zylinder kaufen.
ABSCHLUSS
Endgültiger Zusammenbau
| 1. | Die Hauptsicherung einbauen. Siehe Werkstatthandbuch. | |
| 2. | Kraftstofftank einbauen. Siehe Werkstatthandbuch. | |
| WARNUNG Den Sitz nach dem Einbau nach oben ziehen, um sicherzustellen, dass er in der korrekten Position eingerastet ist. Ein loser Sitz kann sich während der Fahrt verschieben, zum Verlust der Kontrolle über das Fahrzeug und zu schweren oder tödlichen Verletzungen führen. (00070b) | ||
| 3. | Den Sitz gemäß den Anweisungen im Werkstatthandbuch einbauen. | |
HINWEIS Beim Einbau dieses Satzes muss das ECM neu kalibriert werden. Wenn das ECM anschließend nicht korrekt kalibriert wird, kann es zu schweren Motorschäden kommen. (00399b) | ||
| 4. | Das ECM nachkalibrieren. Ein Harley-Davidson Händler hat weitere Informationen dazu. | |
| 5. | Den Motor anlassen und laufen lassen. Dies mehrmals wiederholen, um die ordnungsgemäße Funktion zu überprüfen. |
Funktionsweise
Siehe EINFAHRREGELN in der Bedienungsanleitung für Anweisungen zum Einfahren.
ERSATZTEILE

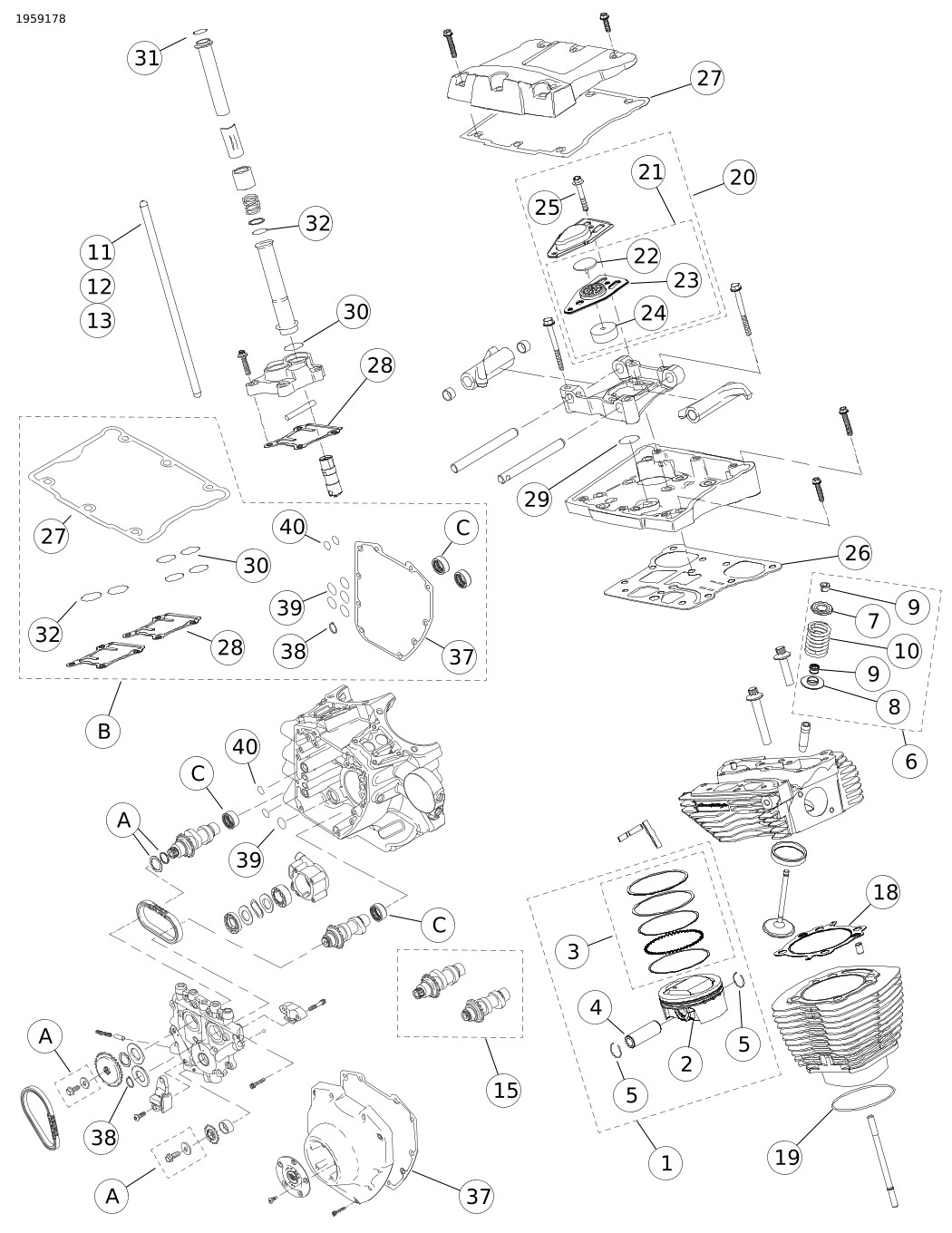

Abbildung 1. Ersatzteile, Screamin’ Eagle Pro TC 1690 cm³ (103 in³) Kompressionserhöhungssatz
ERSATZTEILE
Tabelle 2. Ersatzteile
Teil | Beschreibung (Menge) | Teilenummer |
|---|---|---|
1 | Kolbensatz, Standard, 98,425 mm (3,875 in) Bohrung (enthält Teile 2 bis 5) | 22144-08B |
2 |
| Nicht einzeln erhältlich |
3 |
| 22457-10 |
4 |
| 22455-03 |
5 |
| 22097-99 |
6 | Hochleistungs-Ventilfedersatz (enthält Teile 7 bis 10) (zur Installation siehe Einbauanleitung J03548) | 18013-03A |
7 |
| Nicht einzeln erhältlich |
8 |
| 18016-03 |
9 |
| 18260-02 |
10 |
| Nicht einzeln erhältlich |
11 | Druckstangenteilesatz, Perfect Fit, +0,762 mm (0,030 in) (enthält Teile 12 bis 13) (zur Installation siehe Einbauanleitung J02977) | 18401-03 |
12 |
| 18407-03 |
13 |
| Nicht einzeln erhältlich |
14 | Kupplungsfeder (nicht abgebildet) | 37951-98 |
15 | Nockenwellensatz, SE-585 (enthält vordere und hintere Nockenwelle) | 25400117 |
17 | Dichtungssatz zur Instandsetzung des oberen Endes (enthält Teile 18 bis 36) | 17052-99C |
18 |
| 16775-99B |
19 |
| 11256 |
20 |
| 17025-03A |
21 |
| Nicht einzeln erhältlich |
22 |
| 26858-99 |
23 |
| Nicht einzeln erhältlich |
24 |
| 29400147 |
25 |
| 4400 |
26 |
| 16719-99B |
27 |
| 17386-99A |
28 |
| 18635-99B |
29 |
| 11270 |
30 |
| 11145A |
31 |
| 11293 |
32 |
| 11132A |
33 |
| 26995-86B |
34 |
| 18094-02A |
35 |
| Nicht einzeln erhältlich |
36 |
| Nicht einzeln erhältlich |
37 | Dichtung, Nockenwellendeckel (auch Teil von Posten B, Nockenwellenwartungs-Dichtungssatz) | 25244-99A |
38 | Sicherungsring (auch Teil von Posten B, Nockenwellenwartungs-Dichtungssatz) | 11461 |
39 | O-Ring, Ölpumpe an Nockenwellenplatte (auch Teil von Posten B, Nockenwellenwartungs-Dichtungssatz) | 11293 |
40 | O-Ring, Nockenwellenplatte an Kurbelgehäuse (2) (auch Teil von Posten B, Nockenwellenwartungs-Dichtungssatz) | 11301 |
Im Text erwähnte, jedoch nicht im Satz enthaltene Teile: | ||
A | Nockenwellenantriebsrad-Sicherungs-Kit (Teile-Nr. 91800088) | |
B | Nockenwellenwartungs-Dichtungssatz (Teile-Nr. 17045-99C) (enthält Teile 27–30, 37–40, C) | |
C |
| |
