KIT DE ALTIFALANTES DE FASE I, II E III - CARENAGEM MONTADA NO GARFO (NP 76001295 e 76001296)
941003632025-01-26
INFORMAÇÃO GERAL
Tabela 1. Informações gerais
Kits | Ferramentas sugeridas | Nível de competência(1) |
|---|---|---|
76001295, 76001296, 76001456 | Óculos de segurança, Chave de Torque |  |
(1) Apertar para o valor de torque ou outras ferramentas moderadas e técnicas necessárias
CONTEÚDO DO KIT

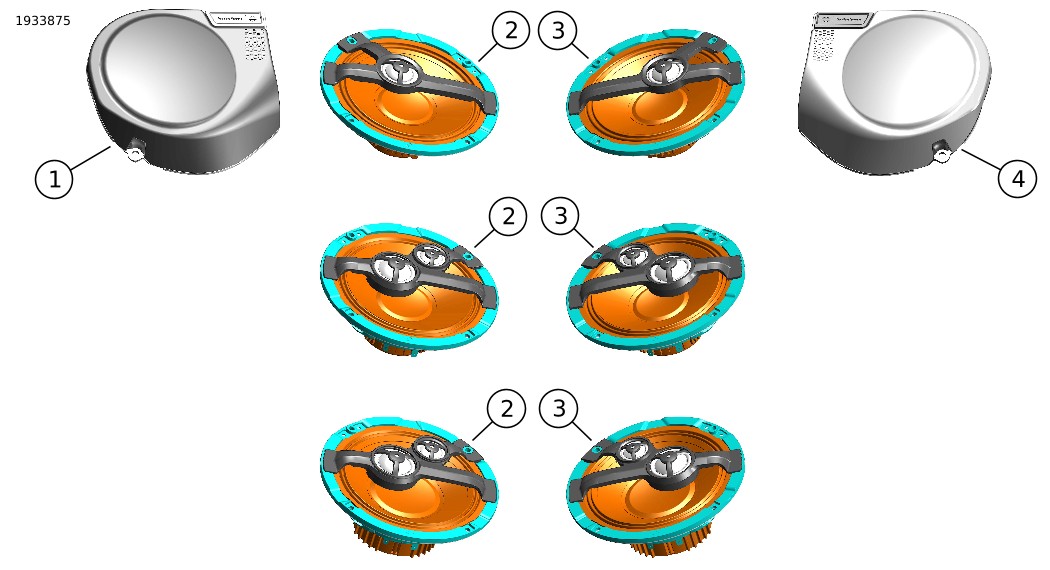

Figura 1. Conteúdo do kit: Kit de Altifalantes de Fase I, II e III - Carenagem Montada no Garfo
Tabela 2. Conteúdo do kit: Kit de Altifalantes de Fase I, II e III - Carenagem Montada no Garfo
 | Verifique se todas as peças estão presentes no kit antes de instalar ou remover itens do veículo. | ||||
|---|---|---|---|---|---|
Item | Qty | Descrição | Part No. | Notas | |
 | 1 | 1 | Montagem da grelha, lado esquerdo, altifalante 1.º Estágio | 76001142 | |
| Montagem da grelha, lado esquerdo, altifalante 2.º Estágio | 76001140 | |||
| Montagem da grelha, lado esquerdo, altifalante de fase III | 76001463 | |||
| 2 | 1 | Altifalante 1.º Estágio, lado esquerdo, 6.5 polegadas | 76000998 | |
| Altifalante 2.º Estágio, lado esquerdo, 6.5 polegadas | 76000999 | |||
| Altifalante de fase III, lado esquerdo, 6,5 polegadas | 76001467 | |||
| 3 | 1 | Altifalante 1.º Estágio, lado direito, 6.5 polegadas | 76001010 | |
| Altifalante 2.º Estágio, lado direito, 6.5 polegadas | 76001011 | |||
| Altifalante de fase III, lado direito, 6,5 polegadas | 76001466 | |||
| 4 | 1 | Montagem da grelha, lado direito, altifalante 1.º Estágio | 76001143 | |
| Montagem da grelha, lado direito, altifalante 2.º Estágio | 76001141 | |||
| Montagem da grelha, lado direito, altifalante de fase III | 76001462 | |||
GERAL
A ficha de instruções também se encontra disponível eletronicamente. Para verificar se está a utilizar a versão mais atual disponível, siga um destes procedimentos:
- Vá para h-d.com/isheets.
- Leia código QR que se encontra no canto superior esquerdo da ficha de instruções
NOTA
Esta folha de instruções pode conter um Vídeo Complementar para auxiliar o instalador a esclarecer uma determinada parte da montagem. Um vídeo vinculado estaria localizado no final desta folha de instruções.
Modelos
Para informação sobre equipamento de modelos, ver o Catálogo de Venda a Retalho Peças e acessórios (P&A) ou a secção Peças e Acessórios em www.harley-davidson.com .
Entre em contacto com o Centro de Assistência ao Cliente Harley-Davidson através do (+1) 1 800 258 2464 (só nos EUA) ou (+1) 1 414 343 4056.
Requisitos da instalação
ATENÇÃOA segurança do condutor e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço de oficina. Se o procedimento estiver para além das suas capacidades ou não dispuser das ferramentas adequadas, solicite a instalação a um concessionário Harley-Davidson. A instalação inadequada deste kit poderá provocar acidentes mortais ou lesões corporais graves. (00333b)
NOTA
Esta folha de instruções faz referência às informações do Manual de Serviço. Para esta instalação, é necessário o manual de manutenção referente ao ano/modelo do motociclo em questão e está disponível em:
- Num concessionário da Harley-Davidson.
- Portal de informações de serviço de oficina H-D, disponível por subscrição para a maioria dos modelos de 2001 e mais recentes. Para obter mais informações ver Perguntas frequentes sobre subscrições .
Este item encontra-se disponível em qualquer concessionário Harley-Davidson.
- FLHX de 2024-posterior: Para proceder a esta instalação, é necessária a compra por separado do kit do amplificador (peça nº 76001294).
- 2025 FLHXU: Para esta instalação, é necessário efetuar a compra em separado do Kit de Amplificador (Peça N.º 76001294).
Recomenda-se a instalação por um técnico de um concessionário Harley-Davidson.
Para assegurar um desempenho de áudio adequado, o altifalante configurado no Unidade de Controlo de Infotainment (UCIF) OU Digital Technician II (DT II) é necessário para configuração de áudio e atualização de firmware do amplificador.
NOTA
Certifique-se de que seleciona o estágio de altifalante adequado durante a configuração, a fim de garantir uma boa funcionalidade de áudio e um bom desempenho do altifalante. Se selecionar o estágio errado, isso pode resultar em mau desempenho e danos no altifalante.
Sobrecarga elétrica
AVISO
É possível sobrecarregar o sistema de carregamento do veículo por serem adicionados demasiados acessórios elétricos. Se a carga combinada dos acessórios elétricos em funcionamento simultâneo for superior à corrente gerada pelo sistema de carga do motociclo, o consumo pode descarregar a bateria e danificar o sistema elétrico. (00211d)
ATENÇÃOAo instalar qualquer acessório elétrico, certifique-se de que não ultrapassa a amperagem máxima especificada do fusível ou do disjuntor que protege o circuito a ser modificado. Exceder a amperagem máxima pode levar a falhas elétricas, o que poderá provocar acidentes mortais ou lesões corporais graves. (00310a)
PREPARAR
NOTA
Modelos com segurança: Desative o sistema de segurança.
| 1. | Retire o saco esquerdo. Veja o manual de serviço. | |
| 2. | Retire a tampa do lado esquerdo. Veja o manual de serviço. | |
| 3. | Retire o fusível principal. Veja o manual de serviço. NOTA Nos modelos (FLHX/SE) de 2023 e 2024, o guiador precisa de ser rebaixado para permitir a retirada das grades e do altifalante. | |
| 4. | Figura 2 (FLHX/SE) 2023-posterior: Guiador baixo. a. Faça uma linha do guiador (1) até à braçadeira para marcar a posição do guiador. b. Desaperte os parafusos (2). c. Rebaixe o guiador. |
| 1 | Guiador |
| 2 | Parafuso (2) |
Figura 2. Parafuso do guiador
DESMONTAR
NOTA
Os novos componentes do altifalante são mostrados no gráfico, fabricante de equipamento original (OEM) é semelhante.
| 1. | Figura 3 Remova Equipamento original (OE) a grelha do altifalante. a. Remova o parafuso (5) e a grelha (4). b. Utilizando uma ferramenta que não danifique, levante os grampos (3) das aberturas dos grampos (2). | |
| 2. | Remova os parafusos do altifalante (6). | |
| 3. | Figura 4 Remova OE o altifalante. a. Retire o altifalante (1) da carenagem o suficiente para ter acesso aos conectores (4). b. Desligue os conectores (4) dos terminais do altifalante (3). | |
| 4. | Repita o procedimento para o lado oposto. |
| 1 | Altifalantes |
| 2 | Abertura do grampo (2) |
| 3 | Grampo (2) |
| 4 | Grelha |
| 5 | Parafuso da grelha |
| 6 | Parafuso do altifalante (4) |
Figura 3. Altifalante e grelha (2.º Estágio mostrado, EO similar)
| 1 | Altifalantes |
| 2 | Orifício de alinhamento |
| 3 | Terminal (2) |
| 4 | Conector (2) |
| 5 | Pino |
Figura 4. Conexão da cablagem do altifalante
MONTAR
| 1. | Figura 5 Oriente o altifalante 1.º Estágio (2, 5) ou 2.º (3, 4) como mostrado. | |
| 2. | Figura 4 Instale altifalante 1.º Estágio e 2.º. a. Ligue os conectores (4) aos terminais do altifalante (3). b. Instale o altifalante (1) no invólucro. | |
| 3. | Figura 3 Instale os parafusos do altifalante. a. Parafusos de fixação alternadamente (6). b. Aperte. Binário: 1–1,5 N·m (9–13 in-lbs) | |
| 4. | Instale a grelha. |
| 1 | Altifalante EO do lado esquerdo |
| 2 | Altifalante 1.º Estágio do lado esquerdo |
| 3 | Altifalante de fase II ou III do lado esquerdo |
| 4 | Altifalante de fase II ou III do lado direito |
| 5 | Altifalante 1.º Estágio do lado direito |
| 6 | Altifalante EO do lado direito |
Figura 5. Orientação do altifalante (usual)
| 1 | Grampo (2) |
| 2 | Junta |
Figura 6. Junta da grelha
CONCLUÍDO
| 1. | Figura 2 (FLHX/SE) 2023-posterior: Fixe o guiador. a. Eleve o guiador (1) na posição marcada. b. Apertar os parafusos (2). | |
| 2. | NOTA Para evitar possíveis danos ao sistema de som, verifique se a ignição está DESLIGADA antes de instalar o fusível principal. | |
| 3. | Coloque a tampa do lado esquerdo. Veja o manual de serviço. | |
| 4. | Instalar o saco de assento esquerdo. Veja o manual de serviço. | |
| 5. | Ligue a ignição, mas não arranque com o veículo. | |
| 6. | Certifique-se de que todos os altifalantes funcionam corretamente. Verifique se a função dos faders frontais e traseiros está a funcionar corretamente. Caso contrário, verifique a cablagem dos altifalantes. |
VÍDEO DO PROCEDIMENTO COMPLEMENTAR
ATENÇÃORever sempre o procedimento de assistência adequado antes de o realizar. Este vídeo destina-se a complementar, e não a substituir, os procedimentos de assistência documentados. A tentativa de realizar procedimentos de assistência sem o treino, ferramentas, equipamento e manuais adequados pode resultar em morte ou ferimentos em si ou noutras pessoas. Isto também poderia danificar o motociclo ou fazer com que o motociclo funcione incorretamente. (10406a)
Este vídeo constitui um complemento do procedimento a que se refere o documento. Este vídeo apenas pode ser visualizado através de Portal de informações de serviço (SIP) .
Vídeo 1.
