STAGE I, II, III HOPARLÖR KİTİ - ŞASİYE MONTE KAPORTA (PN 76001297, 76001298 ve 76001457)
941003652025-01-26
GENEL BİLGİLER
Tablo 1. Genel Bilgi
Kitler | Önerilen Aletler | Beceri Seviyesi(1) |
|---|---|---|
76001297, 76001298, 76001457 | Koruyucu Gözlük, Tork Anahtarı |  |
(1) Tork değerine göre veya diğer gerekli orta seviye aletler ve tekniklere göre sıkma
KİT İÇERİKLERİ

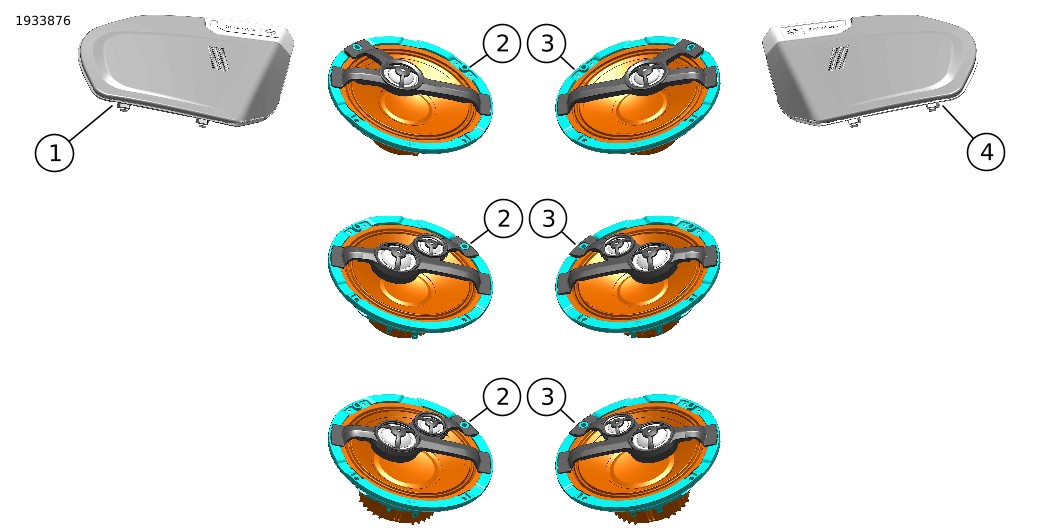

Şekil 1. Kit İçerikleri: Stage I, II, III Hoparlör Kiti - Şasiye Monte Kaporta
Tablo 2. Kit İçerikleri: Stage I, II, III Hoparlör Kiti - Şasiye Monte Kaporta
 | Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın. | ||||
|---|---|---|---|---|---|
Öğe | Miktar | Açıklama | Part No. | Notlar | |
 | 1 | 1 | Kapak tertibatı, sol, Stage 1 Hoparlör | 76001148 | |
| Kapak tertibatı, sol, Stage 2 Hoparlör | 76001146 | |||
| Kapak tertibatı, sol, Stage 3 Hoparlör | 76001464 | |||
| 2 | 1 | Stage 1 hoparlör, sol, 6,5 inç | 76000998 | |
| Stage 2 hoparlör, sol, 6,5 inç | 76000999 | |||
| Stage 3 hoparlör, sol, 6,5 inç | 76001467 | |||
| 3 | 1 | Stage 1 hoparlör, sağ, 6,5 inç | 76001010 | |
| Stage 2 hoparlör, sağ, 6,5 inç | 76001011 | |||
| Stage 3 hoparlör, sağ, 6,5 inç | 76001466 | |||
| 4 | 1 | Kapak tertibatı, sağ, Stage 1 Hoparlör | 76001149 | |
| Kapak tertibatı, sağ, Stage 2 Hoparlör | 76001147 | |||
| Kapak tertibatı, sağ, Stage 3 Hoparlör | 76001465 | |||
GENEL
Talimat sayfası elektronik olarak da mevcuttur. Mevcut en güncel sürümü kullandığınızı doğrulamak için aşağıdakilerden birini yapın:
- h-d.com/isheets kısmına gidin.
- Talimat sayfasının sol üst köşesindeki QR kodunu tarayın
NOT
Bu talimat sayfasında montajı yapacak kişiye, montajın belirli bir bölümünü anlamasına yardımcı olmak için bir Ek Video bulunabilir . Bu talimat sayfasının sonunda bir video bağlantısı bulunur.
Modeller
Model donanım bilgisi için Parçalar ve Aksesuarlar (P&A) Perakende Satış Kataloğu veya Parçalar ve Aksesuarlar www.harley-davidson.com bölümüne bakın.
1-800-258-2464 (yalnızca ABD) veya 1-414-343-4056 numaralı telefonlardan Harley-Davidson Müşteri Destek Merkezi ile iletişim kurun.
Montaj Gereklilikleri
UYARISürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)
NOT
Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Bu montaj için motosikletin yılına/modeline uygun bir servis kılavuzu gereklidir ve bu kılavuzu şuradan temin edebilirsiniz:
- Bir Harley-Davidson bayisi.
- 2001 ve üzeri modellerin çoğu için abone olarak erişebileceğiniz H-D Servis Bilgi Portalı. Daha fazla bilgi için Abonelikler hakkında sıkça sorulan sorular bölümüne bakın.
Bu parça bir Harley-Davidson bayisinde bulunabilir.
- 2024 sonrası FLTRX: Bu kurulumda ayrı olarak Amplifikatör Kiti (Parça No. 76001294) satın alınması gerekir.
Kurulumun bir Harley-Davidson bayisinde bir teknisyen tarafından yapılması önerilir.
Doğru ses performansını sağlamak için, ses yapılandırması ve amplifikatör ürün yazılımı güncellemesi için Bilgi-Eğlence Kontrol Birimi (IFCU) VEYA Digital Technician II (DT II) içinde hoparlör kurulumu gereklidir.
NOT
Uygun ses işlevselliği ve hoparlör performansı için kurulum sırasında uygun kademe hoparlörü seçtiğinizden emin olun. Yanlış kademe seçilirse, bu durum hoparlör performansının düşmesine ve hasara yol açabilir.
Elektriksel Aşırı Yükleme
DIKKAT
Çok fazla elektrikli aksesuar ekleyerek aracın şarj sistemine aşırı yüklenmeniz muhtemeldir. Tüm elektrikli aksesuarlar çalıştırıldıkları zaman araç şarj sisteminin üretebildiğinden daha fazla elektrik akımı tüketiyorsa, elektrik tüketimi aküyü boşaltabilir ve aracın elektrik sistemine zarar verebilir. (00211d)
UYARIElektrikli bir aksesuar takarken, değiştirilmekte olan devreyi koruyan sigortanın veya devre kesicinin maksimum amperaj anma değerini aşmadığınızdan emin olun. Maksimum amperajın aşılması elektrik arızalarına neden olarak ölüm veya ciddi yaralanma ile sonuçlanabilir. (00310a)
HAZIRLIK
NOT
Güvenlik sistemi olan modeller: Güvenlik sistemini devre dışı bırakın.
| 1. | Sol yan çantayı çıkarın. Servis el kitabına bakın. | |
| 2. | Sol yan kapağı çıkarın. Servis el kitabına bakın. | |
| 3. | Ana sigortayı çıkarın. Servis el kitabına bakın. |
ÇIKARMA
NOT
Yeni hoparlör bileşenleri grafikte gösterilmiştir, Orijinal Ekipman Üreticisi (OEM) benzerdir.
| 1. | Şekil 2 Hoparlör Orijinal Ekipman (OE) kapağını (8) çıkarın. a. İz bırakmayan bir alet kullanarak klipsleri (3, 4) klipsin açık tarafından (5) kaldırın. | |
| 2. | Hoparlör vidalarını (1) çıkarın. | |
| 3. | Şekil 3 OE hoparlörü çıkarın. a. Hoparlörü (1) konnektörlere (4) erişim sağlayacak kadar kaportadan çıkarın. b. Konnektörleri (4) hoparlör terminallerinden (2) çıkarın. | |
| 4. | Karşı tarafta prosedürü tekrarlayın. |
| 1 | Vida (4) |
| 2 | Hoparlör |
| 3 | Dış klips açıklığı |
| 4 | İç klips açıklığı |
| 5 | Dış üst klips |
| 6 | İç üst klips |
| 7 | Tırnak (2) |
| 8 | Izgara |
Şekil 2. Hoparlör ve Kapak (Stage 2 gösterilmiştir, OE benzeri)
| 1 | Hoparlör |
| 2 | Terminal (2) |
| 3 | Hiza deliği |
| 4 | Konektör (2) |
| 5 | Pim |
Şekil 3. Kaporta Hoparlör Bağlantısı
MONTE ETME
| 1. | Şekil 4 Stage I (2, 5) veya II (3, 4) hoparlörü gösterildiği gibi yönlendirin. | |
| 2. | Şekil 3 Stage I veya II hoparlörü takın. a. Konnektörleri (4) hoparlör terminallerine (2) bağlayın. b. Hoparlörü (1) muhafazaya takın. | |
| 3. | Şekil 2 Hoparlör vidalarını takın. a. Alternatif olarak vidaları (6) sabitleyin. b. Sıkın. Tork: 1–1,5 N·m (9–13 in-lbs) | |
| 4. | Kapağı takın. a. Şekil 5 Klipslerin (1) ve contanın (2) kapakta yerinde olduğunu doğrulayın. b. Şekil 2 Alt tırnakları (7) kaporta üzerine takın. c. Kapağı (8) kaportaya doğru döndürün. d. Kapak dış üst klipsini (5) dış klips açıklığına (3) doğru bastırın. e. Kapak iç üst klipsini (6) iç klips açıklığına (4) doğru bastırın. |
| 1 | Sol OE Hoparlör |
| 2 | Sol Stage 1 hoparlör |
| 3 | Sol stage 2 veya 3 hoparlör |
| 4 | Sağ stage 2 veya 3 hoparlör |
| 5 | Sağ Stage 1 hoparlör |
| 6 | Sağ OE Hoparlör |
Şekil 4. Hoparlör Yönü (Tipik)
| 1 | Klips (2) |
| 2 | Conta |
Şekil 5. Kapak Contası
TAMAMLAMA
NOT
Ses sistemine gelebilecek olası hasarı önlemek için ana sigortayı monte etmeden önce ateşlemenin OFF (KAPALI) konumda olduğunu doğrulayın.
| 1. | Ana sigortayı takın. Servis el kitabına bakın. | |
| 2. | Sol yan kapağı takın. Servis el kitabına bakın. | |
| 3. | Sol yan çantayı takın. Servis el kitabına bakın. | |
| 4. | Ateşlemeyi ON (AÇIK) konuma getirin, ancak aracı çalıştırmayın. | |
| 5. | Tüm hoparlörlerin düzgün çalıştığından emin olun. Ön ve arka ses kısma işlevinin düzgün çalışıp çalışmadığını kontrol edin. Bunlar çalışmıyorsa hoparlörün kablo tesisatını kontrol edin. |
EK PROSEDÜR VİDEOSU
UYARIUygulamadan önce daima uygun servis prosedürünü gözden geçirin. Bu video, belgelenmiş servis prosedürlerine ek olarak hazırlanmıştır, onların yerine geçmez. Servis prosedürlerini doğru eğitime, araç, ekipman ve kılavuza sahip olmadan denemeniz sizin veya başkalarının yaralanmasına veya ölümüne neden olabilir. Ayrıca bu, motosiklete zarar verebilir veya motosikletin yanlış biçimde çalışmasına neden olabilir. (10406a)
Bu video, belgede yer alan prosedüre ek niteliğindedir. Bu video sadece Servis Bilgi Portali (SIP) üzerinden görüntülenebilir.
Video 1.
