STAGE I-, II-, III-HØYTTALERSETT TIL RAMMEMONTERT KÅPE (DELENR. 76001297, 76001298 og 76001457)

941003652025-01-26

GENERELL INFORMASJON

Tabell 1. Generell informasjon

Sett	Anbefalte verktøy	Ferdighetsnivå⁽¹⁾
76001297, 76001298, 76001457	Vernebriller, momentnøkkel

(1) Du må ha og kunne bruke en momentnøkkel eller annet egnet verktøy

SETTETS INNHOLD

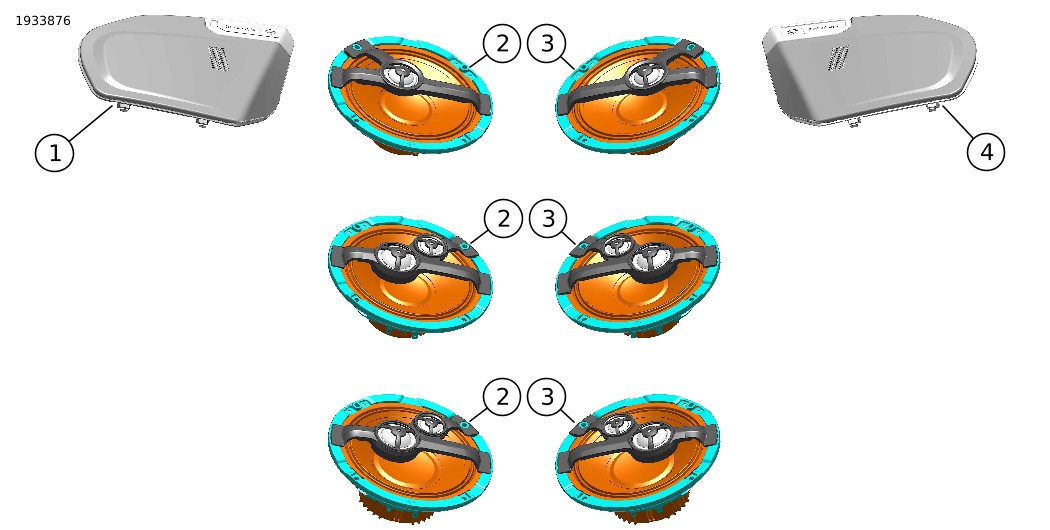

Figur 1. Settets innhold: Stage I-, II-, III-høyttalersett til rammemontert kåpe

Tabell 2. Settets innhold: Stage I-, II-, III-høyttalersett til rammemontert kåpe

Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet.
Element	Mengde	Beskrivelse	Delenr.	Merknader
1	1	Høyttalergitter, venstre, Stage 1-høyttaler	76001148
		Høyttalergitter, venstre, Stage 2-høyttaler	76001146
		Høyttalergitter, venstre, Stage 3-høyttaler	76001464
2	1	Stage 1-høyttaler, venstre, 6,5 tommer	76000998
		Stage 2-høyttaler, venstre, 6,5 tommer	76000999
		Stage 3-høyttaler, venstre, 6,5 tommer	76001467
3	1	Stage 1-høyttaler, høyre, 6,5 tommer	76001010
		Stage 2-høyttaler, høyre, 6,5 tommer	76001011
		Stage 3-høyttaler, høyre, 6,5 tommer	76001466
4	1	Høyttalergitter, høyre, Stage 1-høyttaler	76001149
		Høyttalergitter, høyre, Stage 2-høyttaler	76001147
		Høyttalergitter, høyre, Stage 3-høyttaler	76001465

GENERELT

Instruksjonsarket er også tilgjengelig elektronisk. Gjør ett av følgende for å kontrollere at du bruker den nyeste tilgjengelige versjonen:

Gå til h-d.com/isheets
Skann QR-koden i øvre venstre hjørne av instruksjonsarket

MERK

Dette instruksjonsarket kan ha en tilleggsvideo for å hjelpe montøren med å avklare en bestemt del av monteringen. En lenke til en eventuell video vil være plassert på slutten av dette instruksjonsarket.

Modeller

Hvis du trenger informasjon om montering for forskjellige modeller, kan du lese Deler og tilbehør (Høyttalersystem) -detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com .

Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun i USA) eller 1-414-343-4056.

Installasjonskrav

ADVARSEL

Føreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)

MERK

Dette instruksjonsbladet viser til informasjon i servicehåndboken. En servicehåndbok for denne motorsykkelmodellen/årsmodellen kreves for denne monteringen. Du kan skaffe en på følgende steder:

En Harley-Davidson-forhandler.
H-D Service-informasjonsportalen, en abonnementsbasert tjeneste tilgjengelig for de fleste modeller fra 2001 og senere. Hvis du vil vite mer, kan du lese listen med vanlige spørsmål og svar om abonnementer .

Denne delen er tilgjengelig hos en Harley-Davidson-forhandler.

2024 og senere FLTRX: Separat kjøp av forsterkersett (delenr. 76001294) kreves til denne monteringen.

Det anbefales å la en tekniker hos en Harley-Davidson-forhandler utføre monteringen.

For å sikre riktige lydsignaler, må høyttaleroppsettet i Infotainment-kontrollenhet (IFCU) ELLER Digital Technician II (DT II) utføres for lydkonfigurering og oppdatering av forsterkerfastvare.

MERK

Sørg for å velge høyttaler av riktig «stage» under oppsett for å få riktig lydfunksjonalitet og høyttalerytelse. Hvis du velger feil «stage», kan dette føre til dårlig høyttalerytelse og skade.

Elektrisk overbelastning

MERK

Det er mulig å overbelaste motorsykkelens ladesystem ved å legge til for mye elektrisk tilbehør. Hvis det elektriske tilbehøret på noe tidspunkt til sammen bruker mer elektrisk strøm enn kjøretøyets ladesystem kan produsere, kan det elektriske forbruket lade ut batteriet og skade det elektriske systemet. (00211d)

ADVARSEL

Ved montering av elektrisk ekstrautstyr må det påses at maks. strømstyrke for sikringen eller kretsbryteren som beskytter den kretsen som blir modifisert, ikke overskrides. Overskridelse av maksimal strømstyrke kan føre til elektriske feil, noe som kan utgjøre en fare for liv og helse. (00310a)

KLARGJØRE

MERK

Modeller med sikkerhetssystem: Deaktiver sikkerhetssystemet.

1.	Fjern venstre salveske. Se servicehåndboken.
2.	Fjern det venstre sidedekslet. Se servicehåndboken.
3.	Ta ut hovedsikringen. Se servicehåndboken.

FJERN

MERK

Nye høyttalerkomponenter vises, originaldelene er tilsvarende.

1.	Figur 2 Fjern Originalutstyr (OE) -høyttalergitteret (8). a. Bruk et egnet verktøy til å lirke ut klipsene (5) fra klipsåpningene (3, 4).
2.	Fjern høyttalerskruene (1).
3.	Figur 3 Fjern den opprinnelige høyttaleren. a. Ta høyttaleren (1) langt nok ut fra kåpen til å få tilgang til kontaktene (4). b. Koble kontaktene (4) fra høyttalerterminalene (2).
4.	Gjenta prosedyren for motsatt side.

1	Skrue (4)
2	Høyttaler
3	Ytre klipsåpning
4	Indre klipsåpning
5	Ytre øvre klips
6	Indre øvre klips
7	Tapp (2)
8	Grill

Figur 2. Høyttaler og gitter (Stage 2 vist, opprinnelig del tilsvarende)

1	Høyttaler
2	Terminal (2)
3	Innrettingshull
4	Kontakt (2)
5	Pinne

Figur 3. Tilkobling for kåpehøyttaler

MONTER

1.	Figur 4 Vend Stage I- (2, 5) eller II-høyttaleren (3, 4) som vist.
2.	Figur 3 Monter Stage I- eller II-høyttaleren. a. Koble kontaktene (4) til høyttalerterminalene (2). b. Plasser høyttaleren (1) i kabinettet.
3.	Figur 2 Sett inn høyttalerskruene. a. Trekk til skruene vekselvis (1). b. Stram til. Tiltrekningsmoment: 1–1,5 N·m (9–13 in-lbs)
4.	Monter gitteret. a. Figur 5 Kontroller at klips (1) og pakning (2) er på plass på gitteret. b. Figur 2 Monter de nedre tappene (7) på kåpen. c. Roter gitteret (8) mot kåpen. d. Trykk gitterets ytre øvre klips (5) inn i ytre klipsåpning (3). e. Trykk gitterets indre øvre klips (6) inn i indre klipsåpning (4).

1	Venstre opprinnelige høyttaler
2	Venstre Stage 1-høyttaler
3	Venstre Stage 2- eller 3-høyttaler
4	Høyre Stage 2- eller 3-høyttaler
5	Høyre Stage 1-høyttaler
6	Høyre opprinnelige høyttaler

Figur 4. Høyttalerretning (typisk)

1	Klips (2)
2	Pakning

Figur 5. Gitterpakning

FERDIG

MERK

For å hindre mulig skade på lydsystemet må du sjekke at tenningen er OFF (av) før du setter inn hovedsikringen.

1.	Installer hovedsikringen. Se servicehåndboken.
2.	Sett på det venstre sidedekslet. Se servicehåndboken.
3.	Montere venstre salveske. Se servicehåndboken.
4.	Skru tenningsbryteren til ON (på), men ikke start motorsykkelen.
5.	Kontroller at alle høyttalerne fungerer som de skal. Kontroller at faderfunksjonen for balanse foran/bak fungerer som den skal. Sjekk høyttalerledningene hvis dette ikke er tilfelle.

VIDEO FOR EKSTRAPROSEDYRE

ADVARSEL

Se alltid gjennom riktig serviceprosedyre før du utfører den. Denne videoen er laget for å supplere, ikke erstatte dokumenterte serviceprosedyrer. Forsøk på å følge prosedyrene uten å ha tilstrekkelig opplæring, verktøy, utstyr og veiledninger, kan resultere i skade eller død for deg eller andre. Dette kan også skade motorsykkelen eller medføre at den ikke lenger fungerer som den skal. (10406a)

Denne videoen er et tillegg til prosedyren som dekkes i dokumentet. Denne videoen kan bare ses via Serviceinformasjonsportal (Inndatapanel) .

Video 1.
