STAGE I, II, III HØJTTALERSÆT MONTERET KÅBE (PN 76001297, 76001298 og 76001457)
941003652025-01-26
GENEREL INFORMATION
Tabel 1. Generelle oplysninger
Sæt | Foreslåede værktøjer | Færdighedsniveau(1) |
|---|---|---|
76001297, 76001298, 76001457 | Sikkerhedsbriller, momentskruenøgle |  |
(1) Stramning til drejningsmomentværdi eller andre moderate påkrævede værktøjer og teknikker
SÆTTETS INDHOLD

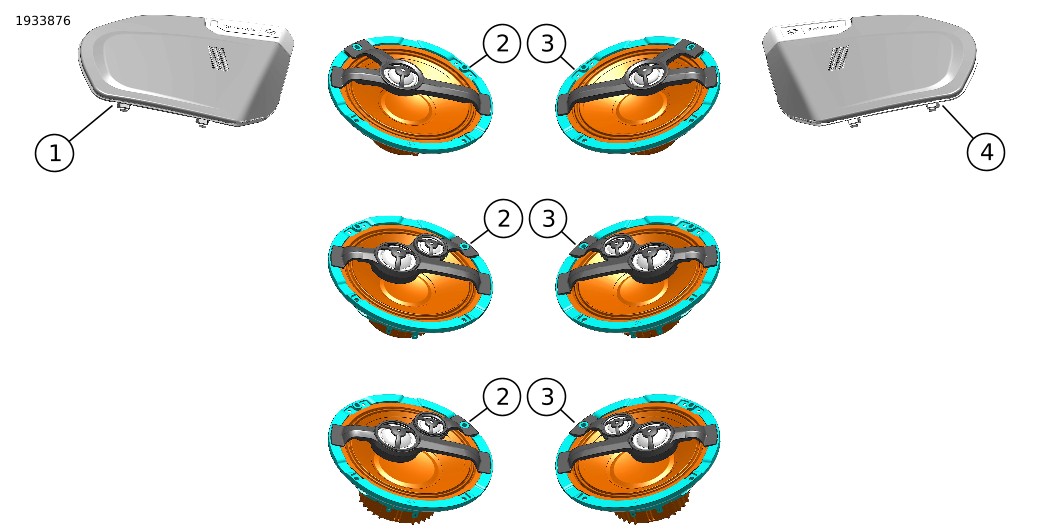

Figur 1. Sættets indhold: Stage I, II, III højttalersæt-rammemonteret kåbe
Tabel 2. Sættets indhold: Stage I, II, III højttalersæt-rammemonteret kåbe
 | Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet. | ||||
|---|---|---|---|---|---|
Punkt | Antal | Beskrivelse | Delnr. | Noter | |
 | 1 | 1 | Gittersamling, venstre, Stage 1 højttaler | 76001148 | |
| Gittersamling, venstre, fase 2 højttaler | 76001146 | |||
| Gittersamling, venstre, Stage 3 højttaler | 76001464 | |||
| 2 | 1 | Trin 1 højttaler, venstre, 6,5 tommer | 76000998 | |
| Trin 2 højttaler, venstre, 6,5 tommer | 76000999 | |||
| Trin 3 højttaler, venstre, 6,5 tommer | 76001467 | |||
| 3 | 1 | Trin 1 højttaler, højre, 6.5 tommer | 76001010 | |
| Trin 2 højttaler, højre, 6,5 tommer | 76001011 | |||
| Trin 3 højttaler, højre, 6,5 tommer | 76001466 | |||
| 4 | 1 | Gittersamling, højre, Stage 1 højttaler | 76001149 | |
| Gittersamling, højre, Stage 2 højttaler | 76001147 | |||
| Gittersamling, højre, Stage 3 højttaler | 76001465 | |||
GENERELT
Instruktionsark er også tilgængeligt elektronisk. Benyt en af følgende fremgangsmåder for at kontrollere, at du bruger den nyeste tilgængelige version:
- Gå til h-d.com/isheets
- Scan QR-kode i øverste venstre hjørne af instruktionsarket
BEMÆRK
Dette instruktionsark kan have en supplerende video, der hjælper installatøren med at afklare en bestemt del af samlingen. En linket video ville være placeret i slutningen af dette instruktionsark.
Modeller
Find oplysninger om, hvilke modeller delen passer til, i Reservedele og tilbehør (P&A) detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) i www.harley-davidson.com .
Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun USA) eller 1-414-343-4056.
Installationskrav
ADVARSELFørerens og passagerens sikkerhed afhænger af, at dette sæt monteres korrekt. Brug de relevante procedurer i servicehåndbogen. Hvis du ikke magter proceduren eller ikke har de korrekte værktøjer, skal du få en Harley-Davidson forhandler til at udføre monteringen. Forkert montering af sættet kan resultere i dødsfald eller alvorlig personskade. (00333b)
BEMÆRK
Dette instruktionsark henviser til oplysninger i servicehåndbogen. En servicehåndbog til den pågældende motorcykelmodel og årgang er nødvendig for at udføre denne installation. Den fås hos:
- En Harley-Davidson forhandler.
- H-D Service-informationsportal er en abonnementsbaseret adgang, der er tilgængelig for de fleste 2001 og nyere modeller. For flere oplysninger se under Ofte stillede spørgsmål om abonnementer .
Dette produkt kan fås hos en Harley-Davidson forhandler.
- 2024-senere FLTRX: Separat køb af forstærkersæt (del nr. 76001294) er påkrævet til denne installation.
Det anbefales, at en tekniker hos en Harley-Davidson-forhandler foretager installationen.
For at sikre korrekt lydydelse kræves højttaleropsætning Infotainment kontrolenhed (IFCU)Digital tekniker II (DT II) i operationsstuen til lydkonfiguration og opdatering af forstærkerfirmware.
BEMÆRK
Sørg for at vælge den rigtige stage-højttaler under opsætning for korrekt lydfunktionalitet og højttalerydelse. Hvis den forkerte stage vælges, kan dette føre til dårlig højttalerydelse og skader.
Overbelastning af det elektriske system
BEMÆRKNING
Det er muligt at overbelaste bilens ladesystem ved at tilføje for meget elektrisk tilbehør. Hvis det elektriske tilbehør på et givent tidspunkt forbruger mere strøm, end motorcyklens opladningssystem kan producere, kan elforbruget aflade batteriet og beskadige motorcyklens elektriske system. (00211d)
ADVARSELNår du monterer elektrisk tilbehør, skal du sørge for ikke at overskride den maksimale ampereværdi for den sikring eller hovedafbryder, som beskytter det pågældende kredsløb, du foretager ændringer på. Hvis du overskrider den maksimale ampereværdi, kan det medføre elektriske fejl, hvilket kan resultere i dødsfald eller alvorlig personskade. (00310a)
KLARGØR
BEMÆRK
Modeller med sikkerhedssystem: Deaktiver sikkerhedssystem.
| 1. | Afmonter den venstre sadeltaske. Se servicehåndbogen. | |
| 2. | Afmonter venstre sideskærm. Se servicehåndbogen. | |
| 3. | Fjern hovedsikringen. Se servicehåndbogen. |
AFMONTER
BEMÆRK
Nye højttalerkomponenter vises i grafik, OEM (Original Equipment Manufacturer) er ens.
| 1. | Figur 2 Fjern Originalt udstyr (OU) højttalergitteret (8). a. Brug et ikke-marringværktøj til at lirke klip (5) fra clipåbninger (3, 4). | |
| 2. | Fjern højttalerskruerne (1). | |
| 3. | Figur 3 Fjern OE-højttaleren. a. Fjern højttaleren (1) fra kåben langt nok til at få adgang til stik (4). b. Afbryd stik (4) fra højttalerterminaler (2). | |
| 4. | Gentag proceduren på modsatte side. |
| 1 | Skrue (4) |
| 2 | Højttaler |
| 3 | Ydre klipåbning |
| 4 | Indvendig klipåbning |
| 5 | Ydre øverste klip |
| 6 | Indvendig øverste klip |
| 7 | Tap (2) |
| 8 | Rist |
Figur 2. Højttaler og gitter (trin 2 vist, OE lignende)
| 1 | Højttaler |
| 2 | Terminal (2) |
| 3 | Justeringshul |
| 4 | Konnektor (2) |
| 5 | Stift |
Figur 3. Tilslutning af fairing-højttaler
MONTERING
| 1. | Figur 4 Orient fase I (2, 5) eller II (3, 4) højttaler som vist. | |
| 2. | Figur 3 Installer fase I- eller II-højttaler. a. Tilslut stik (4) til højttalerterminaler (2). b. Installer højttaler (1) i kabinettet. | |
| 3. | Figur 2 Installer højttalerskruer. a. Fastgør skruerne skiftevis (1). b. Spænd til. Tilspændingsmoment: 1–1,5 N·m (9–13 in-lbs) | |
| 4. | Installer gitter. a. Figur 5 Kontroller, at clips (1) og pakning (2) er på plads på gitteret. b. Figur 2 Installer nederste faner (7) på kåben. c. Drej gitteret (8) mod kåbe. d. Tryk gitterets ydre øverste clips (5) ind i den ydre clipsåbning (3). e. Tryk gitterets indvendige øverste clips (6) ind i den indvendige clipsåbning (4). |
| 1 | Venstre OE-højttaler |
| 2 | Venstre Stage 1 højttaler |
| 3 | Venstre Stage 2 eller 3 højttaler |
| 4 | Højre Stage 2 eller 3 højttaler |
| 5 | Højre Stage 1 højttaler |
| 6 | Højre OE-højttaler |
Figur 4. Højttalerretning (typisk)
| 1 | Clips (2) |
| 2 | Pakning |
Figur 5. Gitterpakning
UDFØRT
BEMÆRK
For at forhindre mulig beskadigelse af lydsystemet skal du kontrollere, at tændingen er slukket før du installerer hovedsikringen.
| 1. | Monter hovedsikringen. Se servicehåndbogen. | |
| 2. | Monter venstre sideskærm. Se servicehåndbogen. | |
| 3. | Monter venstre sadeltaske. Se servicehåndbogen. | |
| 4. | Tænd tændingen, men start ikke køretøjet. | |
| 5. | Tjek, at alle højttalerne fungerer korrekt. Kontroller, at for- og bagfaderfunktionen fungerer korrekt. Hvis det ikke er tilfældet, skal du kontrollere højttalerens kabelføring. |
VIDEO MED SUPPLERENDE PROCEDURER
ADVARSELGennemgå altid den relevante serviceprocedure, inden du udfører den. Denne video skal supplere, ikke erstatte, dokumenterede serviceprocedurer. Forsøg på at gennemføre serviceprocedurer uden korrekt oplæring, værktøj, udstyr og vejledninger kan medføre død eller tilskadekomst for dig og andre. Dette kan også beskadige motorcyklen eller få motorcyklen til at fungere forkert. (10406a)
Denne video er et supplement til proceduren i dokumentet. Denne video kan kun ses via Serviceinformationsportal (SIP) .
Video 1.
