SCREAMIN' EAGLE PRO TC 103 CI (1690 סמ"ק) ערכת שלב 4
J054562025-01-23
כללי
מספר ערכה
92500010B
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. יש צורך במדריך הטיפולים לאופנועים מהשנה ומהדגם המסוימים לצורך ההתקנה הזו. ניתן לקבל אותו דרך:
- סוכנות של Harley-Davidson.
- פורטל המידע על תיקונים של Harley-Davidson (H-D Service Information Portal): הגישה היא למנויים; מכיל מידע עבור רוב דגמי שנת 2001 והדגמים החדשים יותר. למידע נוסף ראה את השאלות הנפוצות על מנויים .
פריטים אלה זמינים בסוכנות Harley-Davidson המקומית:
- נדרשת רכישה נפרדת של ערכת שמירת כונן גל זיזים (מק"ט 91800088).
- נדרשת רכישה נפרדת של ערכת שירות גל זיזים (17045-99D).
- מומלץ לרכוש בנפרד ערכת מרווח גל זיזים (25928-06). ערכה זו מכילה חמישה מפרידים שונים כדי להשיג יישור נכון של גלגל השרשרת.
- רכישה נפרדת של ערכת שואב אוויר Screamin' Eagle® (SE). הערכה חייבת להיות תואמת לגוף המצערת המסופק בקוטר 58 מ"מ. עיין בקטלוג SE Pro לקבלת ערכות זמינות.
- כלים מיוחדים נדרשים כדי להתקין ערכה זו. עיין בסעיפים המתאימים במדריך השירות.
- התקנה נכונה של ערכה זו דורשת גם כיול מחדש מודול בקרה אלקטרוני (ECM). צור קשר עם סוכן הארלי-דייווידסון לקבלת פרטים.
ערכה זו מיועדת לכלי רכב עם החלפה של 103 CI בקדח של 3.875 אינץ' מהמלאי. אם הצילינדרים פגומים או בלויים, החלף את מכלולי הצילינדרים (מק"ט 16547-99A)(נדרש יח' 2).
תכולת הערכה
הערה
ערכה זו מיועדת עבור יישומים של ביצועים גבוהים או מירוצים בלבד ואינה חוקית למכירה או לשימוש בכלי רכב מנועיים שבהם יש בקרה על רמת הזיהום. ערכה זו עלולה לצמצם או לבטל את האחריות המוגבלת על הרכב. חלקים הקשורים לביצועי מנוע מיועדים לרוכבים מנוסים בלבד.
הסרה
הכנה לטיפול
| 1. | הצב את האופנוע על מתקן הגבהה מתאים. הערה אם הרכב מצויד במערכת אבטחה חכמה של Harley-Davidson (Harley-Davidson smart security system), יש לעיין במדריך למשתמש להנחיות על נטרול המערכת. | |
| 2. | הסר את המושב בהתאם להוראות במדריך הטיפולים. | |
| אזהרה בעת הטיפול במערכת הדלק, אסור לעשן או לאפשר הימצאות להבה פתוחה או ניצוצות בסביבה. בנזין הוא חומר דליק ונפיץ מאוד, העלול לגרום למוות או פגיעה חמורה. (00330a) | ||
| 3. | הסר את מיכל הדלק בהתאם להוראות במדריך הטיפולים. | |
| 4. | הסר את הנתיך הראשי. עיין במדריך הטיפולים של האופנוע שלך. |
הסר רכיבי מנוע
- הסר מכלול קיים של מנקה אוויר. עיין במדריך הטיפולים.
- הסר מערכת המפלט קיימת. עיין במדריך הטיפולים.
- פרק את הקצה העליון של המנוע ואת מכלול לוח גל הזיזים. עיין במדריך הטיפולים.
- הסר קפיצי דיאפרגמה קיימים של המצמד. עיין במדריך הטיפולים.
התקנה
התקן רכיבי מנוע ומצמד
- ראה איור 3 . בדוק מיסבי מחט גל זיזים (5) והחלף במידת הצורך.
- הרכיבו את גוף המצערת ואת המזרקים מהערכה באמצעות צינור הדלק מהציוד המקורי. עיין בהוראות בערכת גוף המצערת המצורפת.
- התקן את מכלול גוף המצערת למנוע באמצעות אוגני יניקה ואטמים המסופקים בערכת גוף המצערת. עיין בהוראות בערכת גוף המצערת המצורפת.
- התקן קפיץ דיאפרגמה של המצמד מהערכה. עיין במדריך הטיפולים.
- התקן את מערכת הפליטה. עיין במדריך הטיפולים.
- התקן מכלול מנקה האוויר עיין במדריך הטיפולים.
הרכבה סופית
| 1. | התקן את הנתיך הראשי. עיין במדריך הטיפולים של האופנוע שלך. | |
| 2. | התקן את מיכל הדלק בהתאם להוראות במדריך השירות. | |
| 3. | התקן את המושב בהתאם להוראות במדריך הטיפולים. | |
| אזהרה לאחר התקנת מושב, משוך את המושב כלפי מעלה כדי לוודא שהמושב נעול במקומו. תוך כדי רכיבה, מושב משוחרר עלול לזוז ולגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00070b) התראה יש לכייל מחדש את ה-ECM בעת התקנת ערכה זו. כיול לא נכון של ה-ECM עלול לגרום נזק חמור למנוע. (00399b) | ||
| 4. | כיול מחדש של ECM. צור קשר עם סוכן הארלי-דייווידסון לקבלת פרטים. | |
| 5. | התחל והפעל את המנוע. חזור מספר פעמים כדי לוודא פעולה תקינה. |
פעולה
עיין בכללי הרכיבה להרצה במדריך למשתמש לקבלת הוראות להרצת האופנוע.
חלקי שירות
איור 1. חלקי שירות: Screamin' Eagle TC 103 (1690 סמ"ק) ערכת שלב 4
טבלה 1. טבלת חלקי שירות: ערכת שלב 4 Screamin' Eagle PRO TC 103 (1690 סמ"ק)
פריט | תיאור (כמות) | מספר חלק | פריט | תיאור (כמות) | מספר חלק | |
|---|---|---|---|---|---|---|
1 | מכלול צילינדר 3.875 (שחור) (2) | 16547-99A | 7 | O-ring, בסיס צילינדר | 11256 | |
2 | בוכנה (2) | לא נמכר בנפרד | 8 | מכלול ראש צילינדר, קדמי (שחור) | 16500014A | |
3 | סט טבעת בוכנה (2) | 22457-10 | 9 | מכלול ראש צילינדר, אחורי (שחור) | 16500015A | |
4 | פין בוכנה (2) | 22455-03 | 10 | תקע שחרור דחיסה אוטומטי (ACR) | 16648-08A | |
5 | טבעת סגר פין הבוכנה (4) | 22097-99 | הערות: ערכת בוכנה (22144-08B) כוללת פריטים 2 עד 5. עבור רכיבי מכלול ראש צילינדר (8, 9), עיין בגיליון הוראות J04792. | |||
6 | אטם, ראש צילינדר (2) | 16787-99A | ||||
איור 2. חלקי שירות: Screamin' Eagle TC 103 (1690 סמ"ק) ערכת שלב 4
טבלה 2. חלקי שירות: Screamin' Eagle TC 103 אינץ' מעוקב (1690 סמ"ק) ערכת שלב 4
פריט | תיאור (כמות) | מספר חלק | פריט | תיאור (כמות) | מספר חלק | |
|---|---|---|---|---|---|---|
1 | אטם, כיסוי לבסיס הנדנד (2) | 16719-99A | 10 | מכלול וסת (2) | 26500002 | |
2 | אטם, כיסוי לחלק העליון של הנדנד (2) | 17386-99A | 11 | אטם, יניקה של הזרקת דלק אלקטרונית (2) (לא מוצג) | 29995-86B | |
3 | אטם, כיסוי לדחיף (tappet (2 | 18635-99B | 12 | אטם, חיישן מפה (2) (לא מוצג) | 11291 | |
4 | טבעת O, מכסה מוט דחיפה אמצעי (4) | 11132A | 13 | ערכת מוטות דחיפים בהתאמה מושלמת | 18400-03 | |
5 | טבעת O, מכסה מוט דחיפה תחתון (4) | 11145A | 14 | טפט (4) | 18572-13 | |
6 | טבעת O, מכסה מוט דחיפה העליון (4) | 11293 | הערות: מכלול נשמים 17025-03A כולל 8 עד 10. פריטים 1 עד 11 כלולים בערכת השיפוץ העליונה (17052-99C) ובפריטים 6 ו-7, איור 1. | |||
7 | טבעת O, תומך לזרוע הנדנד (2) | 11270 | ||||
8 | בורג הנשם | 4400 | ||||
9 | מכלול נשם (2) | 17025-03A | ||||

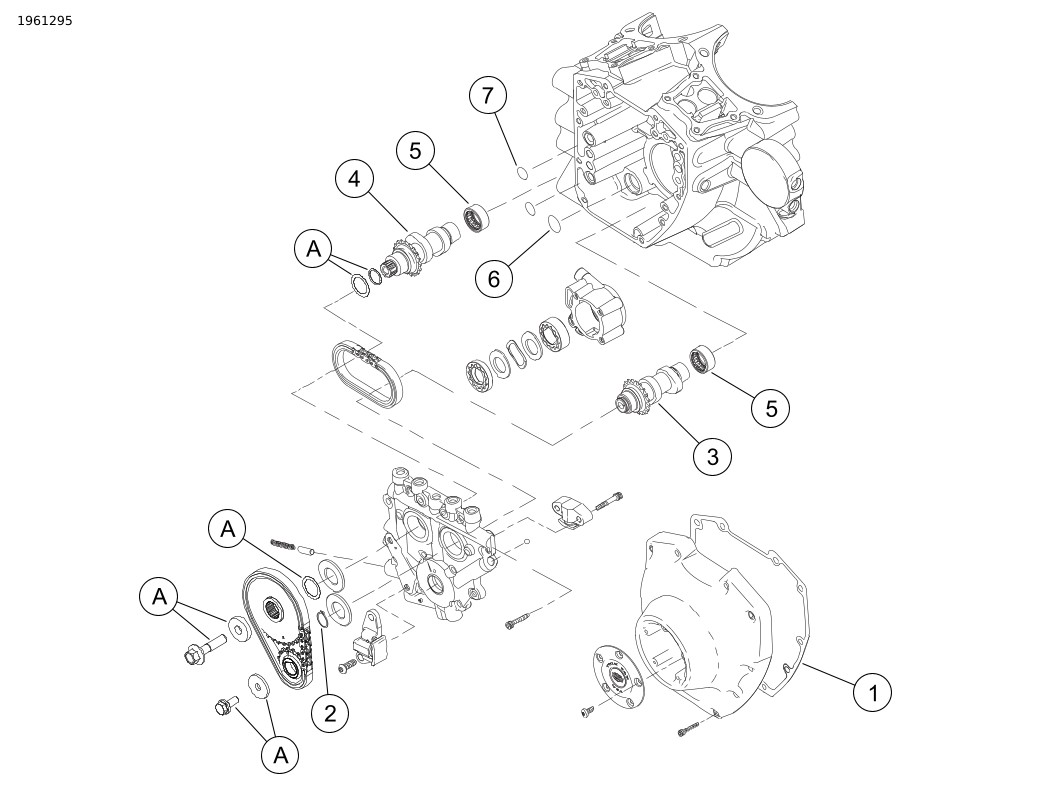

איור 3. חלקי שירות: ערכת שלב 4 Screamin' Eagle Pro TC 103 (1690 סמ"ק)
טבלה 3. חלקי שירות: Screamin' Eagle TC 103 (1690 סמ"ק) ערכת שלב 4
פריט | תיאור (כמות) | מספר חלק |
|---|---|---|
1 | אטם, כיסוי cam | 25244-99A |
2 | טבעת נעילה | 11461 |
3 | גל זיזים, קדמי, SE-259E | לא נמכר בנפרד |
4 | גל זיזים, אחורי, SE-259E | לא נמכר בנפרד |
5 | מיסב, מחט (2) (יש לרכוש בנפרד, במידת הצורך) | 9215 |
6 | טבעת O, בין משאבת שמן ללוח גל זיזים | 11293 |
7 | טבעת O, בין לוח גל זיזים לבית ארכובה (2) | 11301 |
8 | ערכת מזרקים Hi-flow (לא מוצגת) | 27797-07 |
9 | ערכת גוף מצערת 58 מ"מ ETC (לא מוצגת) | 27639-07A |
10 | סעפת, ערכת גוף מצערת 58 מ"מ (לא מוצג) | 29667-07 |
11 | קפיץ דיאפרגמת מצמד ביצועים (לא מוצג) | 37951-98 |
פריטים שהוזכרו בטקסט אבל אינם נכללים בערכה: | ||
A | ערכת נעילה להינע גל הזיזים (כולל בורג ודסקית) | 91800088 |
הערות: פריטים 1, 2, 6 ו-7 כלולים בערכת אטם שירות פקה (17045-99D). פריטים 3 ו-4 זמינים ב-Cam Kit (25482-10). | ||
