SCREAMIN' EAGLE PRO TWIN CAM 高性能凸轮套件
J035012025-01-23
概述
强烈建议由哈雷戴维森授权经销商安装此套件。 正确安装需要使用专用工具。
套件编号
25464-06, 25465-06, 25474-06, 25475-06, 25482-10, 25483-10, 25494-10, 25503-10, 25602-10, 25638-07, 25400117
车型
关于车型适配信息，请参见P&A零售目录或访问www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅限英文）。
安装要求
安装此套件需要从哈雷戴维森经销商处单独购买下列项目（参见表1）：
表1。 需附加零件
项目 | 零件编号 |
|---|---|
可调节或完美适配推杆 | 参见 Screamin' Eagle Pro 目录。 |
凸轮维修套件 | 17045-99C |
传动齿轮固定套件 | 91800088 |
需要一个凸轮盖密封垫（零件编号25244-99A）。
建议单独购买凸轮隔块套件（零件编号25928-06）。 此套件包括五种不同的隔块，可实现正确链轮对准。
SE-258、260、259E、263E、266E、585和RX-267的凸轮不能
与原厂（OE）气门弹簧一起使用。 这会导致弹簧圈卡死。 参见 Screamin' Eagle Pro 目录，了解与您应用适配的气门弹簧。
EFI 车型 需要 ECM 校准（价格另计）。
警告骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。 此安装需要该年款/车型摩托车维修手册。 哈雷戴维森经销商处有售。
套件内容：
表2。 套件编号和高性能凸轮
套件编号 | SE Pro Twin Cam 高性能凸轮 |
|---|---|
25464-06 | SE-204凸轮 |
25465-06 | SE-211凸轮 |
25474-06 | SE-258凸轮 |
25475-06 | SE-260凸轮 |
25482-10 | SE-259E凸轮 |
25483-10 | SE-263E凸轮 |
25494-10 | SE-266E凸轮 |
25503-10 | SE-254E凸轮 |
25602-10 | RX-267凸轮 |
25638-07 | SE-255凸轮 |
25400117 | SE-585凸轮 |
这些套件不提供维修零件。
注意
此发动机相关高性能零件旨在用于高性能或赛车应用。 销售或在污染受控机动车辆上使用均为非法。 此套件可能会缩短车辆有限保修或导致保修失效。 发动机相关高性能零件旨在“仅供经验丰富的骑手使用”。
安装
准备
警告为了防止车辆意外启动而造成死亡或重伤，请断开电池线缆（先断开电池负极（-）线缆），然后再继续安装操作。 (00307a)
警告先断开电池负极（-）线缆。 如果负极（-）线缆已连接，正极（+）线缆接地会产生火花，引起电池爆炸，造成重伤或死亡。 (00049a)
断开两条电池线缆（先断开电池负极线缆）。
高性能凸轮轴
安装此套件时需要拆下凸轮支撑板然后重新安装。 参阅维修手册中的“发动机： 底端”，“凸轮支撑板”，“拆卸和拆解/组装（凸轮轴、凸轮轴轴承）”。
注意
用新的凸轮盖密封垫（零件编号25244-99A）替换原来的凸轮盖密封垫。
测量活塞至阀门间隙
注意
安装非原装凸轮后，检查活塞至气门的间隙。
- 在活塞顶部和气门接触的区域涂抹3 mm (0 in)层粘土。
- 组装汽缸头和阀门机件。 拧紧汽缸螺柱至规定的扭矩。 转动发动机之前，确保推杆可用手指转动。 参见维修手册。
- 用手将发动机转动两整圈。
- 拆下汽缸头并测量最薄处的粘土厚度。
注意
在最薄处测得的粘土厚度必须为2.032 mm (0 in)。 如果该测量值与最小厚度不符，必须增加阀门槽口的深度。 槽口的深度不得超过 3.43 mm (0 in)。
如果使用了加大尺寸阀门，还必须检查径向间隙。 建议的径向间隙为1.27 mm (0 in)。
测量气门到气门的间隙
注意
安装推杆后，等待10分钟后再转动发动机。 这段等待时间可使挺杆中的机油排出并且使挺杆下降，防止推杆或气门弯曲。

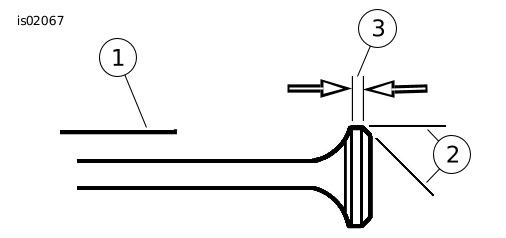

| 1 | 0.040英寸线规 |
| 2 | 45度角 |
| 3 | 阀门余量 |
图1。 斜切阀门头
- 转动发动机，使前气缸上的两个气门不完全打开。 用灯光通过排气口照射。 从火花塞孔观察阀门。 如有必要，将发动机转动到排气阀门头和进气阀门头交叉的位置（两个阀门在此处等量离开各自的底座）。
- 0.787 mm (0 in)排气阀门最小余量，以及
- 0.381 mm (0 in)进气阀门最小余量。
- 两个阀头之间需要间隙为1.016 mm (0 in)。 使用 1.016 mm (0 in) 线规（1）测量此距离。 要调整该间隙，以45°角（2）研磨进气阀门与排气阀门的边缘。
- 在后汽缸上重复步骤1和2。
注意
参见 图1 。 如果在检查后需要磨削进气门和排气门以满足两个阀头之间的1.016 mm (0 in)间隙，请测量余量（3）：
将摩托车返修
警告先连接电池正极（+）线缆。 如果负极（-）线缆已连接，正极（+）线缆接地会产生火花，引起电池爆炸，造成重伤或死亡。 (00068a)
连接电池的两极线缆，先连接电池正极线缆。
