SE120R SCREAMIN' EAGLE PRO מנוע ארגז בעל ביצועים גבוהים (בטא)
J062442025-01-23
כללי
מספר ערכה
19206-16
דגמים
למידע אודות התאמה לדגם, עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
הערה
מנוע זה מיועד לשימוש אך ורק למרוצים! הסר את תווית הפליטה ולוחית רישוי משלדת המפעל.
תוכן עניינים
טבלה 1. תוכן עניינים
עמוד
נושא
2
התקנת מנוע SE120R
3
מפרטי מנוע SE120R
3
סבולת ייצור
4
מגבלות בלאי שירות
5
צילינדרים של SE120R
6
SE120R בוכנות
8
החלפת מוטות דחיפים או טיפול בהם
9
חלקי שירות
דרישות התקנה
  • שמן מנוע סינתטי מומלץ: ‎Screamin' Eagle SYN3 ® 20W50 (מס' חלק 99824-03/00QT).
  • 2007-2011 דגמי Softail (למעט FXCW ו- FXCWC): ההתקנה של ערכת SE High Capacity Compensator Kit (מק"ט 40274-08A) נדרשת להתקנת מנוע זה.
  • ערכת מצמד התומכת במומנט מינימלי של 190 N·m (140,1 ft-lbs). Harley-Davidson ממליצה להתקין מצמד לחץ של Screamin' Eagle (מס' חלק 37000121) וקפיץ דיאפרגמה (מס' חלק 37951-98). ביישומים למרוצי דראג משתמשים בערכת מצמד (מס' חלק 37976-08A).
  • מזרקי דלק בספיקה גבוהה, מסנן אוויר ובית מצערת לדגמי SE. עיינו בקטלוג של Screamin' Eagle Pro או פנו לסוכן Harley-Davidson.
  • ערכת אטמי פליטה לדגמי SE (מס' חלק 17048-98).
  • מומלץ להשתמש במצנן שמן. עיין בקטלוג הקמעונאי לחלקים ואביזרים או באזור של חלקים ואביזרים באתר www.harley-davidson.com (אנגלית בלבד).
  • SE Pro סופר טיונר. עיין בקטלוג של Screamin' Eagle Pro או פנה לסוכן Harley-Davidson.
  • עיין בסעיפים המתאימים במדריך השירות עבור כלים מיוחדים הדרושים להתקנת ערכה זו.
אזהרה
הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הוראות זה מתייחס למידע במדריך השירות. דרוש מדריך טיפולים לאופנוע מהדגם/השנה שלך לצורך התקנה זו. ניתן לקבל מדריך זה בסוכנויות Harley-Davidson.
תכולת הערכה
ראה:
הכנה
1. מקמו את האופנוע על הגבהה מתאימה.
אזהרה
בעת הטיפול במערכת הדלק, אסור לעשן או לאפשר הימצאות להבה פתוחה או ניצוצות בסביבה. בנזין הוא חומר דליק ונפיץ מאוד, העלול לגרום למוות או פגיעה חמורה. (00330a)
אזהרה
כדי למנוע נתזי דלק, נקז אוויר ממערכת הדלק בלחץ גבוה לפני ניתוק צינור ההספקה. בנזין הוא חומר דליק ונפיץ מאוד, העלול לגרום למוות או פגיעה חמורה. (00275a)
2. עיינו במדריך הטיפולים כדי לבצע את השלבים הבאים:
a. הסר את המושב.
b. נקה ונתק את צינור אספקת הדלק.
אזהרה
כדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, הסר את הנתיך הראשי לפני שתמשיך. (00251b)
הערה
  • עבור כלי רכב המצוידים במערכת אבטחה עם אזעקה: כאשר מבטח fob נמצא בתחום ההפעלה, סובב את מתג ההצתה למצב ON (מחובר). עיין במדריך הטיפולים. שחרר את דריכת מערכת האבטחה. העבר את מתג ההצתה למצב OFF (הדממה). הסר מיד את הנתיך הראשי.
  • עבור כלי רכב שאינם מצוידים במערכת אבטחה עם אזעקה: עיין במדריך הטיפולים. הסר את הנתיך הראשי.
כל הדגמים:
  1. עיינו במדריך הטיפולים כדי לבצע את השלבים הבאים:
    1. הוציאו את קונסולת המכשיר (אם קיימת) ממיכל הדלק.
    2. הסר את מיכל הדלק.
  2. הרם את האופנוע.
הסרה
הוצאת מנוע נוכחי
  1. הוצאת מנוע מהשלדה. עיינו בסעיף מנוע של מדריך הטיפולים.
התקנת מנוע SE120R
  1. לפני התקנת המנוע, ודאו כי אין פסולת או מזהמים במערכת השימון. שטפו את מיכל השמן בסוכנות של Harley-Davidson או על ידי טכנאי מוסמך.
  2. הוציאו את מכסי מעבר השמן או הפלגים בממשק שבין המנוע לממסר.
  3. עיינו בסעיף 'מנוע‘ במדריך הטיפולים. התקינו את המנוע על השלדה.
  4. 2007-2011 דגמי Softail (למעט FXCW ו- FXCWC): התקן ערכת Screamin' Eagle High Capacity Compensator Kit (נרכשת בנפרד), בהתאם להוראות הערכה הזאת. עיינו בקטלוג של Screamin' Eagle Pro או פנו לסוכן Harley-Davidson למידע על ערכת המקזז הנכונה. 2012-Later Softail Models, וכל FXCW ו- FXCWC דגמים: התקן את מפצה הציוד המקורי (OE) לפי הוראות מדריך שירות.
סיום
1. התקן את מיכל הדלק. עיין במדריך הטיפולים.
2. התקן את הנתיך הראשי. עיין במדריך הטיפולים.
3. התקן את המושב. לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח. עיין במדריך הטיפולים.
התראה
יש לכייל מחדש את ה-ECM בעת התקנת ערכה זו. כיול לא נכון של ה-ECM עלול לגרום נזק חמור למנוע. (00399b)
4. הורידו את כיול ECM החדש בעת התקנת ערכה זו. עיינו בקטלוג של Screamin' Eagle Pro או פנו לסוכן Harley-Davidson.
5. התחל והפעל את המנוע. חזור מספר פעמים כדי לוודא פעולה תקינה.
פעולה
עיינו בפרק כללים לרכיבה ראשונה במדריך למשתמש לקבלת הוראות להפעלה ראשונה של הרכב.
תחזוקה
  1. עיינו בלוח הזמנים של התחזוקה במדריך הטיפולים של הרכב או במדריך למשתמש.
  2. עיינו בסעיף מנוע במדריך הטיפולים לקבלת מידע על נוהלי טיפול מתאימים.
מפרטי מנוע SE120R
הערה
הסעיפים הבאים מספקים מידע ייחודי שאינו זמין בסעיף מדריך השירות ENGINE עבור מנועי בטא של Twin Cam 96™ בפלטפורמות Softail.
טבלה 2. מנוע: טווין פקה Screamin' Eagle, SE120R
פריט
מפרט
יחס דחיסה
10.5:1
קדח
4.060 אינץ'
103.12 מ"מ
מהלך
4.625 אינץ'
117.48 מ"מ
נפח
119.75 אינץ‘ מעוקב
1962.39 סמ“ק
מערכת סיכה
עוקה יבשה בלחץ
עם מצנן שמן
מהירות מנוע מרבית מתמשכת
6200 סל"ד
סבולת ייצור
עיין במפרטים של גל זיזים כפול מסוג Twin-Cam 96 ™ במדריך הטיפולים לקבלת מידע על כל מפרט שאינו מוצג בטבלאות הבאות.
טבלה 3. ראשי צילינדר
פריט
אינץ'
מ“מ
מוביל שסתום בראש (מצב הדוק)
0.0020-0.0033
0.051-0.084
תושבת שסתום יניקה בראש (מצב הדוק)
0.004-0.0055
0.102-0.140
תושבת שסתום פליטה בראש (מצב הדוק)
0.004-0.0055
0.102-0.140
טבלה 4. שסתומים
פריט
אינץ'
מ“מ
התאמה במוביל (יניקה ופליטה)
0.0011-0.0029
0.028-0.074
רוחב תושבת
0.034-0.062
0.86-1.57
מידת הבליטה של הקנה מקדח ראש המנוע
1.990-2.024
50.55-51.41
טבלה 5. מפרטי קפיצי השסתום
פריט
לחץ
מידות
סגור
180 פאונד (79 ק"ג)
1.800 אינץ' (45.7 מ"מ)
פתיחה
500 פאונד (196 ק"ג)
1.177 אינץ' (29.9 מ"מ)
אורך חופשי
לא רלוונטי
2.210 אינץ' (56.1 מ"מ)
טבלה 6. בוכנות
בוכנה:
מרווח (באינצ‘ים)
התאמה בוכנה-לצילינדר (רופף)
0.0026-0.0036
התאמה של פין הבוכנה (משוחרר)
0.0003-0.0008
מרווח בקצה הטבעת העליונה
מרווח בקצה הטבעת השנייה
המרווח בפס של טבעת בקרת השמן
0.012-0.020
0.016-0.024
0.008-0.0028
המרווח בצד הטבעת העליונה
המרווח בצד הטבעת השנייה
המרווח בצד טבעת בקרת השמן
0.0010-0.0022
0.0010-0.0022
0.0003-0.0072
טבלה 7. מפרטי גל זיזים - SE266E
יניקה
מפרט
פותח
24o BTDC
סוגר
58o ABDC
משך
262 o
הגבהת שסתום מרבית
16,713 mm (½ in)
הגבהת שסתום @ TDC
5,283 mm (0 in)
מערכת פליטה
מפרט
פותח
69o BBDC
סוגר
17o ATDC
משך
266 o
הגבהת שסתום מרבית
16,713 mm (½ in)
הגבהת שסתום @ TDC
4,521 mm (0 in)
תזמון פקה @ 1,346 mm (0 in) של הרמת Tappet במעלות גל ארכובה
מגבלות בלאי שירות
השתמשו במגבלות הבלאי כמדריך להחלפת חלקים.
הערה
עיין במפרטים של גל זיזים כפול מסוג Twin-Cam 96 במדריך הטיפולים לקבלת מידע על כל מפרט שאינו מוצג בטבלאות הבאות
טבלה 8. צילינדרים
פריט
יש להחליף אם השחיקה עולה על
אינץ'
מ“מ
הפרש קוני
0.002
0.051
הפרש אובלי
0.002
0.051
עיוות משטחי הפנים של האטם או טבעת O: קצה עליון
0.006
0.152
עיוות משטחי הפנים של האטם או טבעת O: בסיס
0.004
0.102
טבלה 9. קדח צילינדר
פריט
יש להחליף אם השחיקה עולה על
אינץ'
מ“מ
רגיל
4.062
103.17
0.010 אינץ' מידה חדשה לאחר מדידה
4.072
103.43
טבלה 10. בוכנות
התאמה בוכנה-לצילינדר (רופף)
מגבלת בלאי (באינצ‘ים)
התאמה לצילינדר (רופף)
0.0061
התאמת פין בוכנה (רופף)
0.0011
מרווח בקצה הטבעת העליונה
מרווח בקצה הטבעת השנייה
המרווח בפס של טבעת בקרת השמן
0.030
0.034
0.038
המרווח בצד הטבעת העליונה
המרווח בצד הטבעת השנייה
המרווח בצד טבעת בקרת השמן
0.0030
0.0030
0.0079
צילינדרים של SE120R
הכנה
1. מקמו את האופנוע על הגבהה מתאימה.
אזהרה
בעת הטיפול במערכת הדלק, אסור לעשן או לאפשר הימצאות להבה פתוחה או ניצוצות בסביבה. בנזין הוא חומר דליק ונפיץ מאוד, העלול לגרום למוות או פגיעה חמורה. (00330a)
אזהרה
כדי למנוע נתזי דלק, נקז אוויר ממערכת הדלק בלחץ גבוה לפני ניתוק צינור ההספקה. בנזין הוא חומר דליק ונפיץ מאוד, העלול לגרום למוות או פגיעה חמורה. (00275a)
2. עיינו במדריך הטיפולים כדי לבצע את השלבים הבאים:
a. הסר את המושב.
b. נקה ונתק את צינור אספקת הדלק.
אזהרה
כדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, הסר את הנתיך הראשי לפני שתמשיך. (00251b)
הערה
  • עבור כלי רכב המצוידים במערכת אבטחה עם אזעקה: כאשר מבטח fob נמצא בתחום ההפעלה, סובב את מתג ההצתה למצב ON (מחובר). עיין במדריך הטיפולים. שחרר את דריכת מערכת האבטחה. העבר את מתג ההצתה למצב OFF (הדממה). הסר מיד את הנתיך הראשי.
  • עבור כלי רכב שאינם מצוידים במערכת אבטחה עם אזעקה: עיין במדריך הטיפולים. הסר את הנתיך הראשי.
כל הדגמים:
  1. עיינו במדריך הטיפולים כדי לבצע את השלבים הבאים:
    1. הוציאו את קונסולת המכשיר (אם קיימת) ממיכל הדלק.
    2. הסר את מיכל הדלק.
  2. הרם את האופנוע.
הסר רכיבי מנוע
  1. הסר מכלול קיים של מנקה אוויר. עיין במדריך הטיפולים.
  2. הסר את מערכת הפליטה הנוכחית לפי מדריך הטיפולים.
  3. פרק את הקצה העליון של המנוע. עיין בפרקי המנוע במדריך הטיפולים.
התקנת רכיבי ראש המנוע
הערה
  • ראה איור 1 . אטם בסיס הצילינדר (1) ואטם ראש הצילינדר (2) במידה 103,1 mm (4 in) מבטלים את הצורך בהתקנה של טבעות O. אל תשתמש בטבעות O על התותבים או מתאמי האוגן (ספיגוט) של הצילינדר.
  • בעת התקנת אטם חדש לבסיס הצילינדר (1), התקן כשהצד הבולט כלפי מטה והצד השקוע כלפי מעלה.
1. עיין במדריך הטיפולים. הרכב את המנוע עם השינוי הבא:
a. הרכב את ראש המנוע בעזרת אטמי הבסיס והראש מהערכה. עיינו בסעיף מנוע של מדריך הטיפולים.
1אטם, בסיס צילינדר
2אטם, ראש צילינדר
תרשים 1. אטמי צילינדר
הרכבה סופית
2. התקן את מיכל הדלק. עיין במדריך הטיפולים.
3. התקן את הנתיך הראשי. עיין במדריך הטיפולים.
4. התקן את המושב. לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח. עיין במדריך הטיפולים.
בוכנה של SE120R
עיינו בסעיף מנוע של מדריך הטיפולים.
התקנת בוכנה
אזהרה
כדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, נתק תחילה את כבל המצבר השלילי (-) לפני שתמשיך. (00307a)
אזהרה
נתק תחילה את כבל הסוללה השלילי (-). אם הכבל החיובי (+) נוגע בהארקה כאשר הכבל השלילי (-) מחובר, עלולים להיווצר ניצוצות אשר יגרמו להתפוצצות המצבר, וכתוצאה מכך לגרום למוות או פגיעה חמורה. (00049a)
1. עיין במדריך הטיפולים. הסר את המושב. נתק את שני כבלי המצבר, ראשית את הכבל השלילי. שמור את כל אביזרי ההרכבה של המושב.
אזהרה
בעת הטיפול במערכת הדלק, אסור לעשן או לאפשר הימצאות להבה פתוחה או ניצוצות בסביבה. בנזין הוא חומר דליק ונפיץ מאוד, העלול לגרום למוות או פגיעה חמורה. (00330a)
2. עיין בנושא "מנוע: הפשטת אביזרים מהמנוע לצורך טיפול" ובנושא "שיפוץ ראש מנוע, הרכבה" במדריך הטיפולים למידע על הנהלים להסרת ראש הצילינדר, הצילינדר והבוכנה.
3. פעל לפי הנהלים המפורטים בנושא "מנוע: תיקון וטיפול בתת-מכלול, ראש מנוע/צילינדר/מוט חיבור עליון" במדריך הטיפולים למידע על אופן הבדיקה של החלקים.
4. עיין בנושא "מנוע: תיקון וטיפול בתת-מכלול, צילינדר" במדריך הטיפולים להוראות על אופן הקידוח והליטוש.
הערה
  • התקן את הטבעת העליונה (שפה מעוגלת) ואת הטבעת השנייה (שפה משופעת עם חריץ מסוג Napier) כשהסימון N פונה כלפי מעלה. ניתן להתקין את טבעות השמן בכל כיוון בלי קשר למיקום הפס.
  • אטמי בסיס הצילינדר ואטמי ראש הצילינדר במידה 103,1 mm (4 in) בערכה מבטלים את הצורך בהתקנה של טבעות O (מס' חלק 11273). אל תשתמש בטבעות O על התותבים או מתאמי האוגן (ספיגוט) של הצילינדר.
  • בעת התקנת אטם חדש לבסיס הצילינדר, התקן כשהצד הבולט כלפי מטה והצד השקוע כלפי מעלה.
הערה
בדיקת מרווח התאמת הבוכנה לצילינדר במיקום זה טבלה 11 תיעשה לייחוס.
1רוחב בוכנה
2אזור המדידה
תרשים 2. מידות הבוכנה
5. ראה איור 2 . מדוד רוחב בוכנה (1), 90 מעלות אופקית משני צידי חור פין הבוכנה ו- 1.275 אינץ' (32.385 מ"מ) למטה משטח הדק (העליון) של הבוכנה (2). ראה טבלה 11 למידע על מרווח התאמת הבוכנה לצילינדר במיקום זה.
6. הבוכנות בערכה זו מיועדות ספציפית לצד הקדמי או האחורי. התקן את הבוכנה המסומנת במילה FRONT (קדמי) בצילינדר הקדמי כשהחץ מצביע לכיוון הצד הקדמי של המנוע. התקן את הבוכנה המסומנת במילה REAR (אחורי) בצילינדר האחורי כשהחץ מצביע לכיוון הצד הקדמי של המנוע.
7. עיין בנושא "מנוע: שיפוץ ראש מנוע, הרכבה" במדריך הטיפולים למידע על נוהלי ההתקנה של הבוכנה, הצילינדר וראש הצילינדר.
טבלה 11. מפרטים
בוכנה:
מרווח (באינצ‘ים)
התאמה בוכנה-לצילינדר (רופף)
0.0026-0.0036
התאמה של פין הבוכנה (משוחרר)
0.0003-0.0008
מרווח בקצה הטבעת העליונה
מרווח בקצה הטבעת השנייה
המרווח בפס של טבעת בקרת השמן
0.012-0.020
0.016-0.024
0.008-0.0028
המרווח בצד הטבעת העליונה
המרווח בצד הטבעת השנייה
המרווח בצד טבעת בקרת השמן
0.0010-0.0022
0.0010-0.0022
0.0003-0.0072
טבלה 12. מגבלות בלאי שירות
התאמה בוכנה-לצילינדר (רופף)
מגבלת בלאי (באינצ‘ים)
התאמה לצילינדר (רופף)
0.0061
התאמת פין בוכנה (רופף)
0.0011
מרווח בקצה הטבעת העליונה
מרווח בקצה הטבעת השנייה
המרווח בפס של טבעת בקרת השמן
0.030
0.034
0.038
המרווח בצד הטבעת העליונה
המרווח בצד הטבעת השנייה
המרווח בצד טבעת בקרת השמן
0.0030
0.0030
0.0079
כלי להתקנת טבעת נעילה (טבעת סגר) של פין בוכנה (HD-34623-C)
הערה
המרווח בטבעת הסגר חייב להימצא במיקום הפונה ישירות מעלה או ישירות מטה בעת התקנתו.
8. ראה איור 3 . הכנס את הצד הפתוח של טבעת הסגר (1) לתוך המגרעת (2) בחריץ (3) סביב פתח מעבר פין הבוכנה כך שהמרווח יימצא במיקום הפונה ישירות מעלה או ישירות מטה בעת התקנתו.
9. ראה איור 4 . שים את האגודל (1) במיקום המתואר. לחץ בחוזקה עד ש-85% בערך מהתפס הטבעתי (2) ישב בחריץ.
10. אל תשרוט או את הבוכנה או תשאיר בה סימן. השתמש במברג בעל ראש שטוח קטן כדי לדחוק את יתרת טבעת העצר לחלק הנותר של החריץ. חזור על הפעולה בשאר טבעות הסגר.
הערה
ודא שטבעת העצר של הבוכנה הוכנסה במלואה, אחרת ייגרם נזק למנוע.
11. עיין בנושא "מנוע: הרכבת המנוע לאחר הפשטת אביזרים" במדריך הטיפולים למידע על נוהלי ההרכבה הסופית.
1תפס טבעתי
2חריץ
3חריץ
תרשים 3. טבעת סגר ובוכנה
1כיוון האגודל
2התפס הטבעתי יושב ברמה של 85%
תרשים 4. התקן את טבעת הסגר

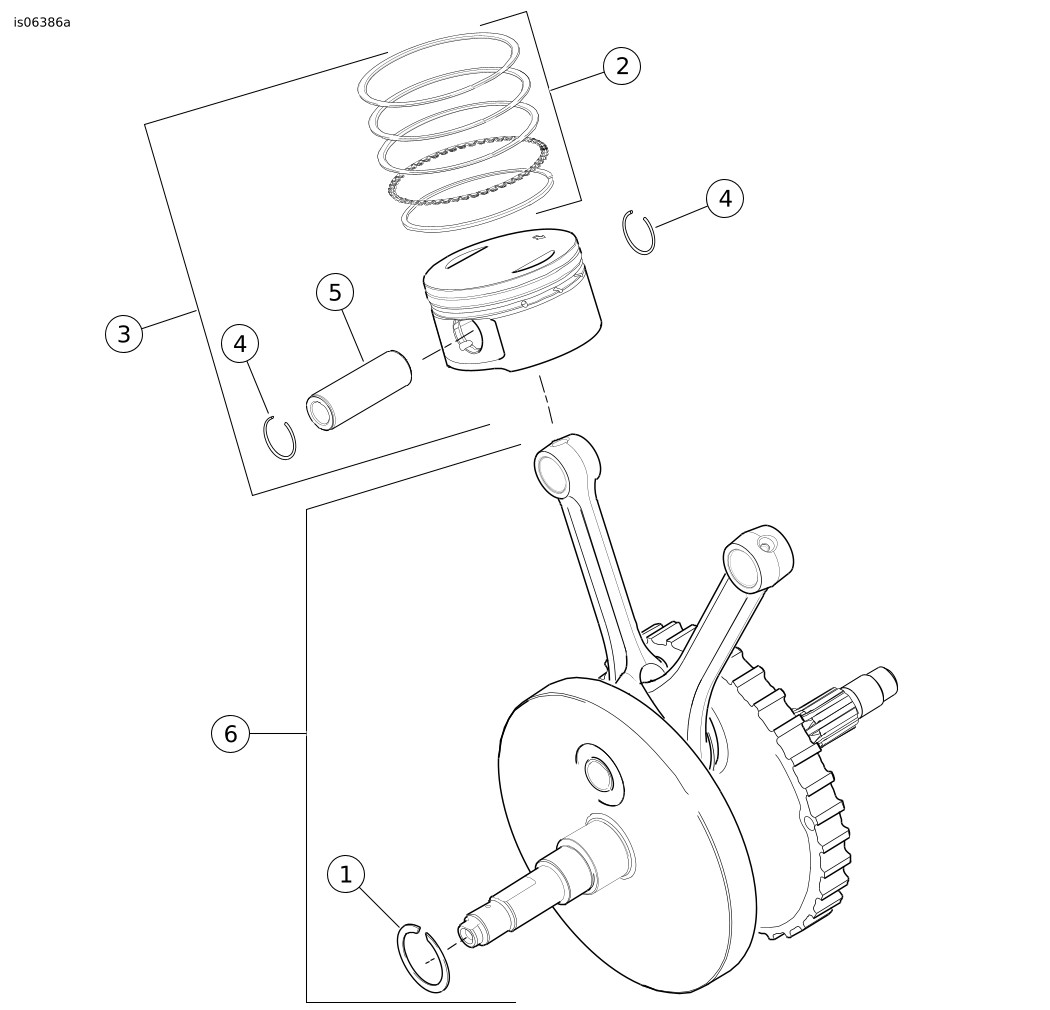

תרשים 5. מכלול בוכנה
טבלה 13. מכלול בוכנה
פריט
תיאור (כמות)
1
בוכנה (קדמית, רגילה)
2
בוכנה (אחורית, רגילה)
3
  • סט טבעות, רגיל (2)
4
  • פין בוכנה (2)
5
  • תפס טבעתי (4)
1
בוכנה (קדמית, ‎+0.010)
2
בוכנה (אחורית, ‎+0.010)
3
  • סט טבעות, ‎‎‎+.0.010‏ (2)
4
  • פין בוכנה (2)
5
  • תפס טבעתי (4)
החלפת מוטות דחיפים או טיפול בהם
1. עיינו בסעיף מנוע של מדריך הטיפולים.
הערה
פעל בהתאם לנהלים במדריך הטיפולים להתקנה או להסרה של המוטות הדחיפים. המוטות הדחיפים מסומנים במילים INT (יניקה) ו-EXH (פליטה).
למוטות הדחיפים יש כיוונים ייעודיים. ודא שהקצוות הגדולים יותר של המוטות הדחיפים יותקנו כלפי מטה בשקעי מרימי השסתומים.
1מכלול מכסה הנדנד
2מכלול לוח התושבת של זרוע הנדנד
3מוט דחיף אחורי בצד היניקה
4מוט דחיף אחורי בצד הפליטה
תרשים 6. מוטות דחף
חלקי שירות

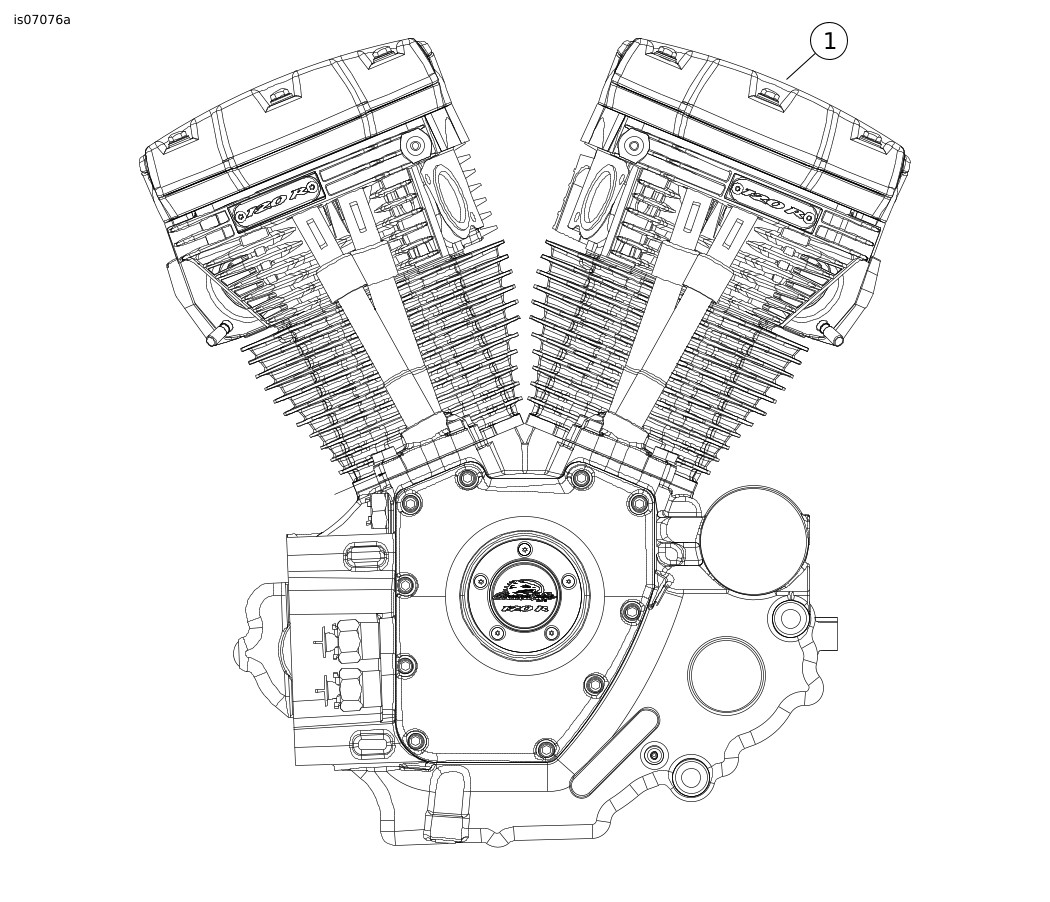

תרשים 7. מכלול מנוע, Screamin' Eagle Pro 120R מנוע ארגז (בטא) שלם
טבלה 14. חלקי שירות, מנוע ארגז Screamin' Eagle Pro 120R (בטא)
פריט
תיאור (כמות)
מספר חלק
1
הרכבת מנוע, הושלמה
19206-16
חלקי שירות

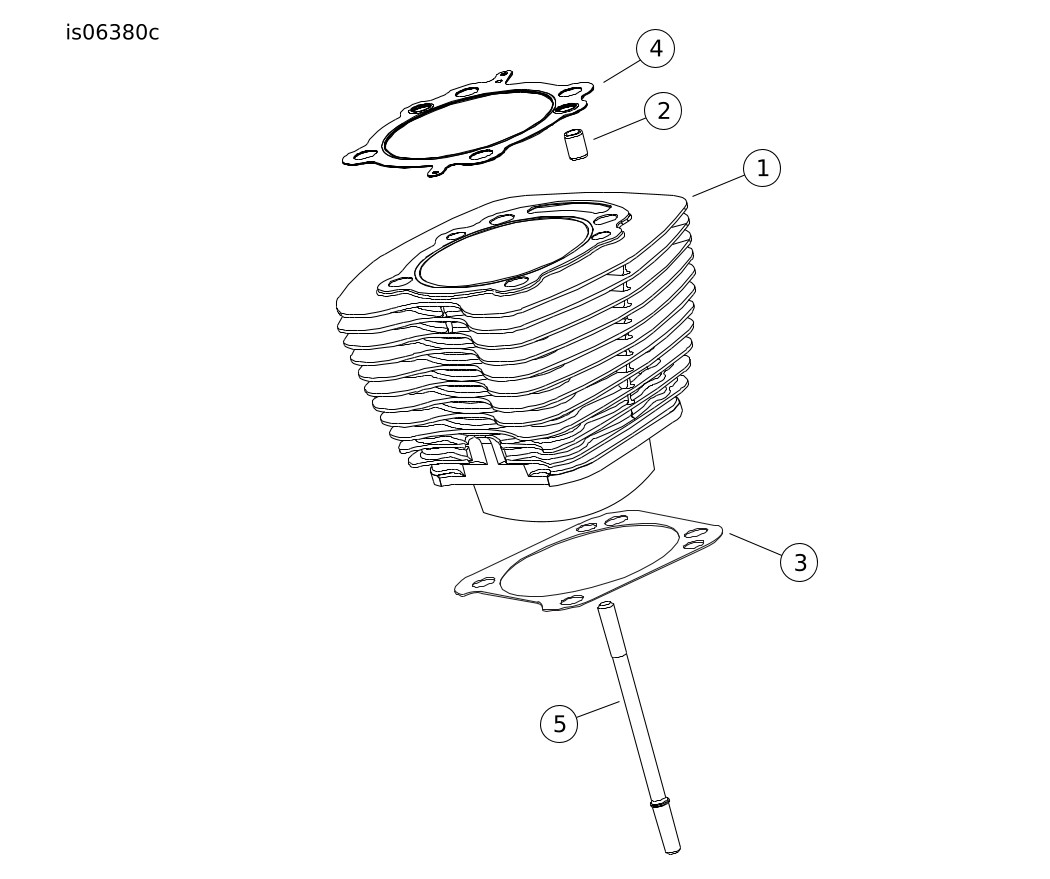

תרשים 8. SE120R Screamin' Eagle Pro Crate Engine (בטא) צילינדרים
טבלה 15. חלקי שירות, צילינדרים SE120R Screamin' Eagle Pro Crate Engine (בטא)
פריט
תיאור (כמות)
מספר חלק
1
ערכת צילינדר SE, 103,1 mm (4 in) (שחור). כולל צילינדרים קדמיים ואחוריים, פריטים 2-4,
בורג משושה עם אוגן (מס' חלק 1105) ודסקית אטימה (מס' חלק 1086A).
16550-04C
2
  • פין הקבלה, טבעת (4)
16595-99A
3
  • אטם, בסיס צילינדר (2)
16736-04A
4
  • אטם, ראש צילינדר (2)
16104-04
5
חף, צילינדר (8)
16834-99A
6
ערכת אטם, שיפוץ מנוע (לא מוצג).
אינה כוללת את אטם הראש, אטם הבסיס או אטמי קנה השסתום של ראש הצילינדר.
17053-99C
7
ערכת אטם, ראש מנוע (לא מוצגת).
אינה כוללת את אטם הראש, אטם הבסיס או אטמי קנה השסתום של ראש הצילינדר.
17052-99C
חלקי שירות

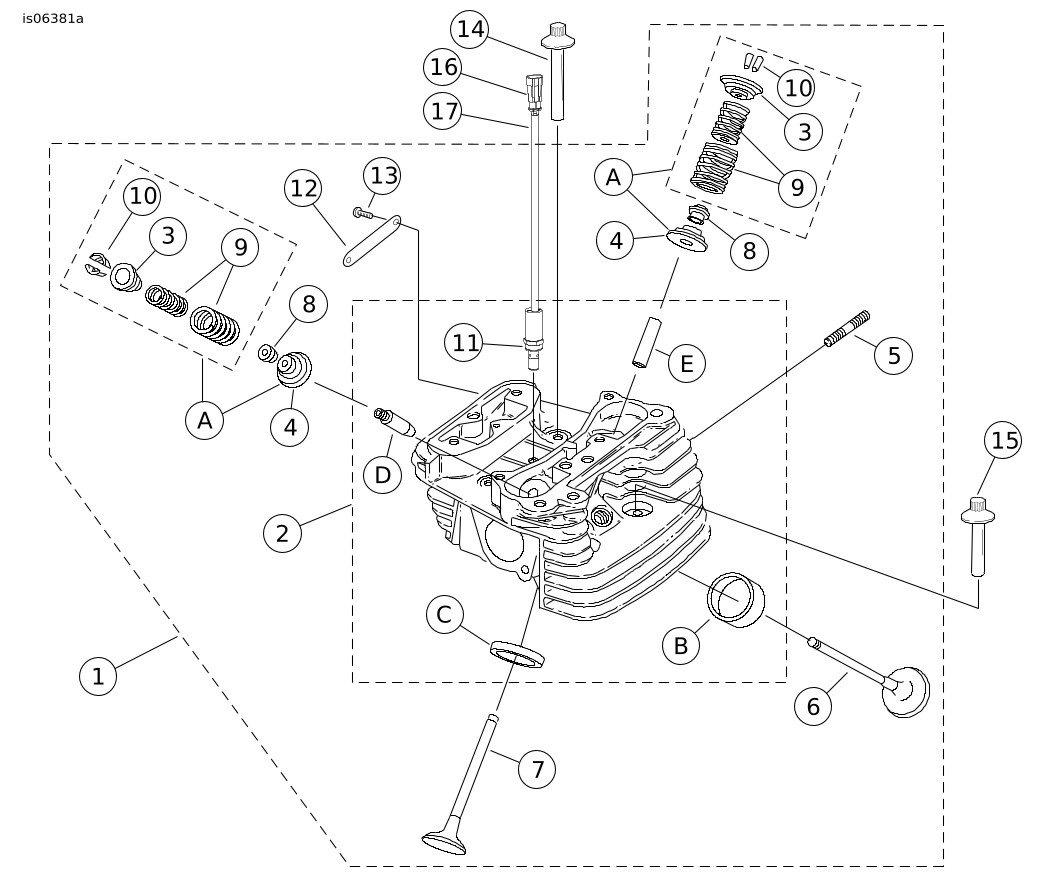

תרשים 9. SE120R Screamin' Eagle Pro Crate Engine (בטא) ראשי צילינדרים ושסתומים
חלקי שירות
טבלה 16. חלקי שירות, SE120R Screamin' Eagle Pro Crate Engine (בטא) ראשי צילינדרים ושסתומים
פריט
תיאור (כמות)
מספר חלק
1
מכלול ראש צילינדר, אחורי (נכללים פריטים 2-13)
מכלול ראש צילינדר, קדמי (נכללים פריטים 2-13)
17444-10
17443-10
2
  • ראש צילינדר (בעיבוד שבבי, כשפריטים 11, B, ‏C, ‏D ו-E מותקנים)
לא נמכר בנפרד
3
  • טבעת, קפיץ שסתום, עליונה (4). נכלל עם פריט "A".
לא נמכר בנפרד
4
  • טבעת, קפיץ שסתום, תחתונה (4). נכלל עם פריט "A".
לא נמכר בנפרד
5
  • יתד, פתח צינור הפליטה (4)
16715-83
6
  • שסתום יניקה (2)
18190-08
7
  • שסתום פליטה (2)
18183-03
8
  • אטם, שסתום (4)
18046-98
9
  • יחידת קפיץ שסתום (4). נכלל עם פריט "A"
לא נמכר בנפרד
10
  • נעילה, טבעת שסתום (8). גם נכלל עם פריט "A"
18240-98
11
  • סולנואיד, שחרור דחיסה אוטומטי (ACR) (2)
28861-07A
12
  • עיטור, "120R" ‏(2)
17136-10
13
  • בורג, ראש כפתור, Torx )4(
25800017
14
בורג, תבריג פנימי, באורך 81 mm (3 in) (4)
16478-85A
15
בורג, תבריג פנימי, באורך 47,6 mm (2 in) (4)
16480-92A
16
בית פינים, שני פינים
72009-05
17
אטם חוט, ‎16-20 AWG ‏(4)
72011-05
18
מצת, Screamin' Eagle ‏(2) (לא מוצג)
32186-10
ערכות שירות:
A
ערכת קפיץ שסתום, Screamin' Eagle
18281-02A
החלקים הבאים של Screamin' Eagle זמינים בנפרד:
B
תושבת, שסתום יניקה
18191-08
C
תושבת, שסתום פליטה
18048-98A
D
מוביל שסתום, יניקה (לטיפול)
  • (‎+0.003 אינץ')
18158-05
  • (‎+0.002 אינץ')
18156-05
  • (‎+0.001 אינץ')
18154-05
E
מוביל שסתום, פליטה (לטיפול)
  • (‎+0.003 אינץ')
18157-05
  • (‎+0.002 אינץ')
18155-05
  • (‎+0.001 אינץ')
18153-05
חלקי שירות

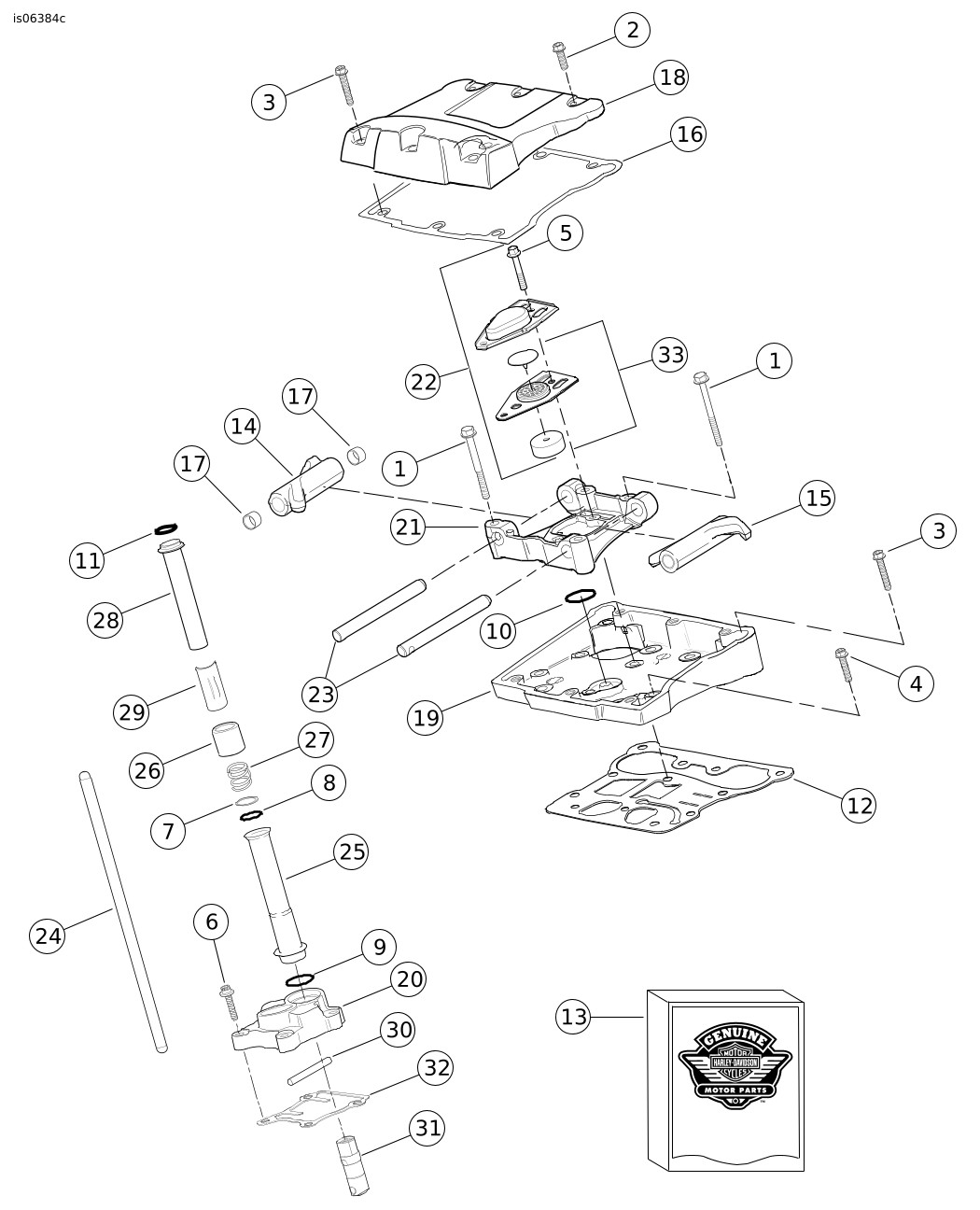

תרשים 10. SE120R Screamin' Eagle Pro Crate Engine (בטא) זרועות נדנד ומוטות דחיפים
חלקי שירות
טבלה 17. חלקי שירות, SE120R Screamin' Eagle Pro Crate Engine (בטא) זרועות נדנד ומוטות דחיפים
פריט
תיאור (כמות)
מספר חלק
1
בורג, עם ראש משושה ואוגן, ‎5/16-18 ‏x 63,5 mm (2½ in), חוזק 8 עם ציפוי נעילה (8)
1039
2
בורג, ראש משושה פנימי/חיצוני עם אוגן, ‎5/16-18 ‏x 25,4 mm (1 in), עם ציפוי נעילה (6)
3692A
3
בורג, ראש משושה פנימי/חיצוני עם אוגן, ‎5/16-18 ‏x 44,4 mm (1½ in), עם ציפוי נעילה (10)
3693A
4
בורג, ראש משושה SEMS עם אוגן, ‎5/16-18 ‏x 31,8 mm (1½ in), עם ציפוי נעילה (8)
3736B
5
בורג, ראש משושה עם אוגן, ‎1/4-20 ‏x 42,9 mm (1½ in), חוזק 8, עם ציפוי נעילה, (4)
4400
6
בורג עם ראש, אלן, דסקית שטופלה בחום, 1/4-20 x 25,4 mm (1 in), עם ציפוי נעילה (6)
4741A
7
דסקית, בעובי 0,79 mm (0 in) (4)
6762B
8*
טבעת O, כיסוי מוט דחיף, קוטר פנימי 17 mm (½ in), חום (4)
11132A
9*
טבעת O, כיסוי מוט דחיף, קוטר פנימי 22 mm (1 in), חום (4)
11145A
10*
טבעת O, קוטר פנימי 15,5 mm (½ in), שחור (2)
11270
11*
טבעת O, קוטר פנימי 17 mm (½ in), צהוב (4)
11293
12
אטם, בית נדנד (2)
16719-99B
13
ערכת אטם, טיפול בגל זיזים (כוללת את הפריטים המסומנים בסימן "*")
17045-99D
14
זרוע נדנד (צד קדמי של יניקה, צד אחורי של פליטה) עם תותבים (2)
17360-83A
15
זרוע נדנד (צד אחורי של יניקה, צד קדמי של פליטה) עם תותבים (2)
17375-83A
16*
אטם, מכסה נדנד (2)
17386-99A
17
תותב, זרוע נדנד (8)
17428-57
18
מכסה נדנד, (כרום) (2)
17572-99
19
בית נדנד, (כרום) (2)
17578-10
20
מכסה מרים שסתום, קדמי (כרום)
מכסה מרים שסתום, אחורי (כרום)
17964-99
17966-99
21
תושבת, זרוע נדנד (2)
17594-99
22*
מכלול נשם (2). פריטים 5 ו-33 נכללים.
17025-03A
23
גל, זרוע נדנד (4)
17611-83
24
ערכת מוט דחיף Perfect Fit ‏(‎+0.030 אינץ')
18401-03
25
כיסוי, מוט דחיף, חלק תחתון (4)
17939-99
26
מכסה, כיסוי קפיץ (4)
17945-36B
27
קפיץ, כיסוי מוט דחיף (4)
17947-36
28
כיסוי, מוט דחיף, חלק עליון (4)
17948-99
29
מגן, כיסוי קפיץ (4)
17968-99
30
פין, למניעת סיבוב (2)
18535-99
31
ערכת הרמה בקיבולת גבוהה Screamin' Eagle (כולל 4)
18572-13
32
אטם, כיסוי לדחיף (tappet (2
18635-99B
33
מכלול סנן, נשם, עם שסתום ומסנן נשם (2)
26500002
חלקי שירות
תרשים 11. SE120R Screamin' Eagle Pro Crate Engine (בטא) בוכנות וגלגל תנופה
טבלה 18. חלקי שירות, SE120R Screamin' Eagle Pro Crate Engine (בטא) בוכנות וגלגל תנופה
פריט
תיאור (כמות)
מספר חלק
1
טבעת נעילה
11177A
2
סט טבעת בוכנה, תקני (2)
סט טבעות בוכנה, מידה חדשה לאחר מדידה 0,254 mm (0 in) ‏(2)
22526-10
22529-10
3
ערכת בוכנה, קדמית ואחורית, עם ערכות טבעת, סיכת בוכנה וטבעות נעילה, תקנית
ערכת בוכנה, קדמית ואחורית, עם ערכות טבעת, סיכת בוכנה וטבעות נעילה, מידה חדשה לאחר מדידה 0,254 mm (0 in)
22574-10
22576-10
4
טבעת נעילה, פין בוכנה (4)
22097-99
5
פין בוכנה (2)
22310-10
6
ערכת מכלול גלגל תנופה (קוצב מהלך במידה 4-5/8 אינץ')
24100004A
חלקי שירות

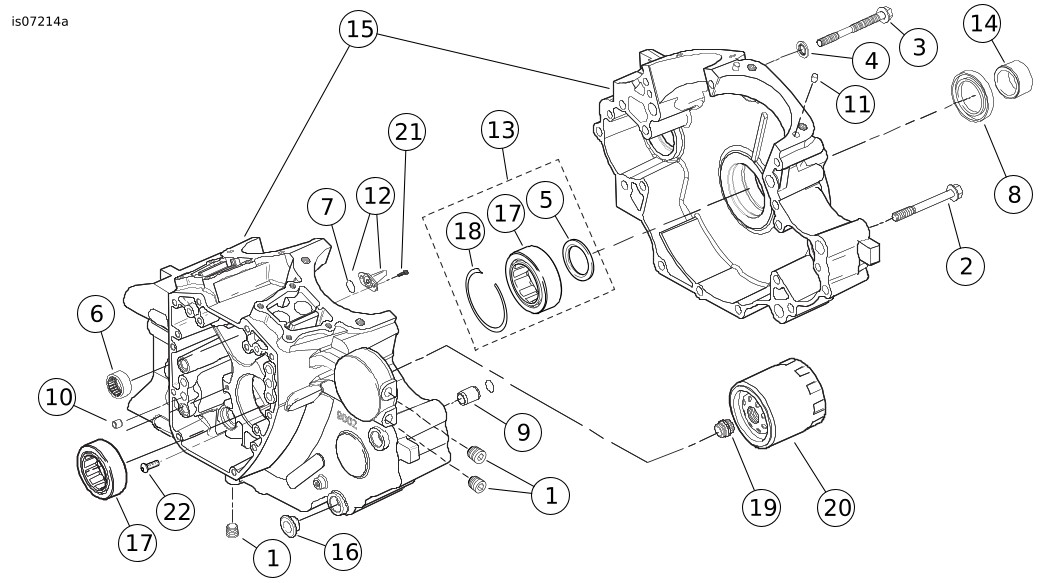

תרשים 12. SE120R Screamin' Eagle Pro Crate Engine (בטא) ארכובה, מסנן שמן מנוע ומקרר
טבלה 19. חלקי שירות, ארכובה SE120R Screamin' Eagle Pro Crate Engine (בטא), מסנן שמן מנוע ומקרר
פריט
תיאור (כמות)
מספר חלק
1
פקק (3)
765
2
בורג, ראש אוגן משושה, 5/16-18 x 76 mm (3 in) ארוך (11)
895
3
בורג, עליון מרכזי של בית גל ארכובה
1105
4
דסקית אטימה
1086A
5
דיסקית, ID 32 mm (1½ in), OD 46 mm (2 in), 3,2 mm (0 in) עבה (2)
8972
6
ערכת מסב מחטים, גל זיזים (2) (כל ערכה כוללת שני מכלולי מסב)
24018-10
7
טבעת O (2)
10930
8
אטם שמן
12068
9
פין הכוונה, קוטר 14,158 mm (½ in) x אורך 19 mm (½ in) (2)
16574-99A
10
פין הכוונה, קוטר 9,525 mm (½ in) x אורך 10,16 mm (½ in) (2)
16589-99A
11
פין הכוונה, קוטר 11,074 mm (½ in) x אורך 15,5 mm (½ in) (4)
16595-99A
12
נחיר קירור הבוכנה (2) (כולל פריט 7)
22315-06A
13
ערכת מיסב, צד שמאל [כולל פריטים 5 ו-18, מיסב אחד (17) ומסילת המיסב הפנימי]
24004-03B
14
תותב מרווח, גל גלגל השרשרת
24009-06
15
סט ארכובה, (שחור) עם מיסבים, סילוני קירור וברגים
24400001A
16
מרווח (4)
24603-00
17
מסב, ראשי (2)
24605-07
18
טבעת נעילה
35114-02
19
מתאם, מסנן שמן
26352-95A
20
מסנן שמן (כרום)
63798-99A
21
בורג, ראש TORX®, 8-32 באורך 9,5 mm (½ in) (4)
68042-99
22
בורג, אחיזת מסב, ראש כפתור TORX®, ‎1/4-20 באורך 11,1 mm (½ in) (2)
703B
חלקי שירות

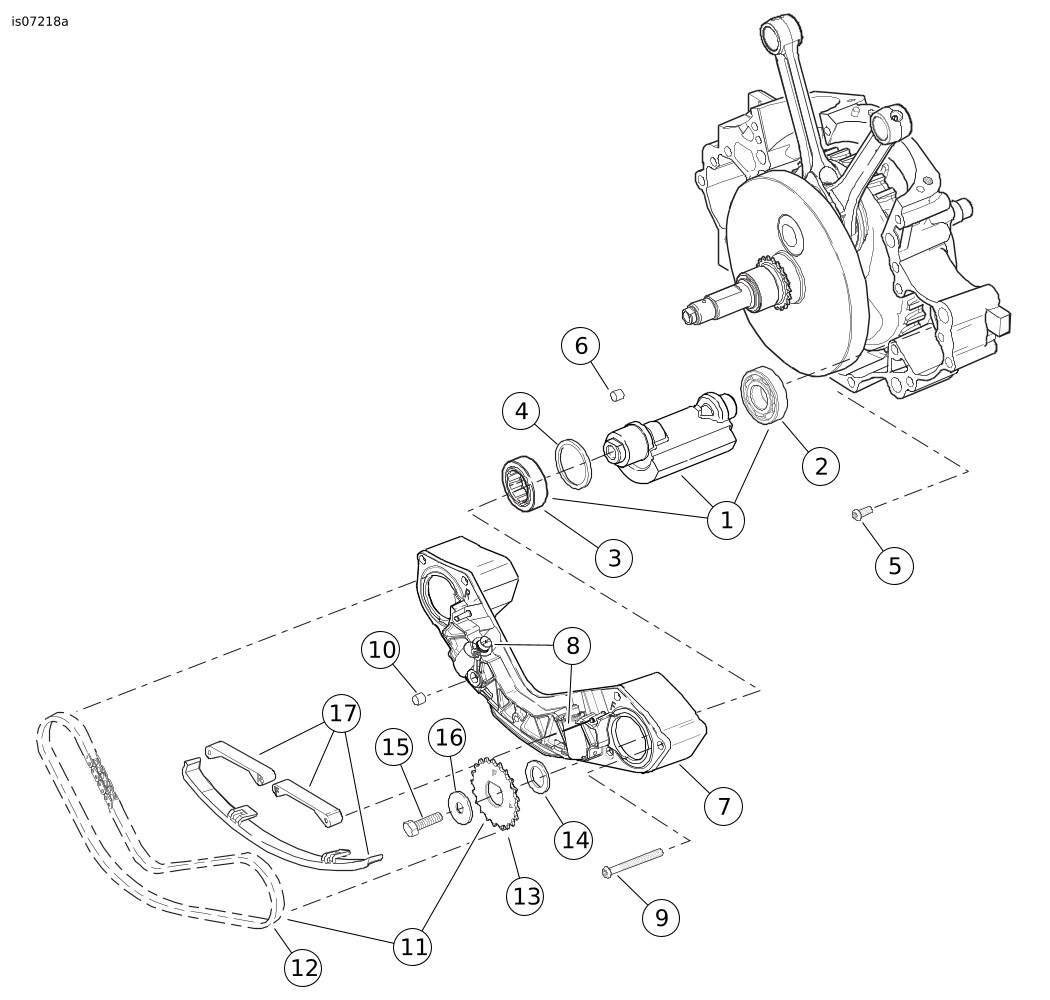

תרשים 13. חלקי שירות: SE120R Screamin' Eagle Pro Crate Engine (בטא) מאזן מנוע
חלקי שירות
טבלה 20. חלקי שירות, SE120R Screamin' Eagle Pro Crate Engine (בטא) מאזן מנוע
פריט
תיאור (כמות)
מספר חלק
1
ערכת פיר איזון (2). כולל פריטים 2-3
14789-07
2
  • מיסב
8992A
3
  • מיסב, עטיפה
8959
4
טבעת קיבוע, מיסב פיר איזון (2)
35240-07
5
בורג (2)
703B
6
Bushing, דיבל (2)
16583-00A
7
מכלול תמיכה, מוביל שרשרת. כולל פריט 8
14728-07
8
  • ערכת מכלול בוכנה, מותחן שרשרת (2)
14764-00
9
בורג (6)
956
10
אוטם, חיבור שמן
45359-00
11
ערכת הינע שרשרת. כולל פריטים 12-13.
14762-00
12
  • שרשרת, כונן איזון (הרכבת שרשרת תזמון)
14769-00
13
  • סבבת, פיר איזון, קדמי (מוצג, מסומן "F")
  • סבבת, פיר איזון, אחורי (לא מוצג, מסומן "R")
לא נמכר בנפרד
לא נמכר בנפרד
14
ספייסר, עבה 0,99 mm (0 in). מאחורי סבבת קדמית.
14784-07
15
בורג, פיר איזון (2)
3110
16
דיסקית, בורג פיר איזון (2)
6456
17
ערכת מוביל, מותחן שרשרת, כוללת מובילים קדמיים ואחוריים תחתונים
14762-00
חלקי שירות

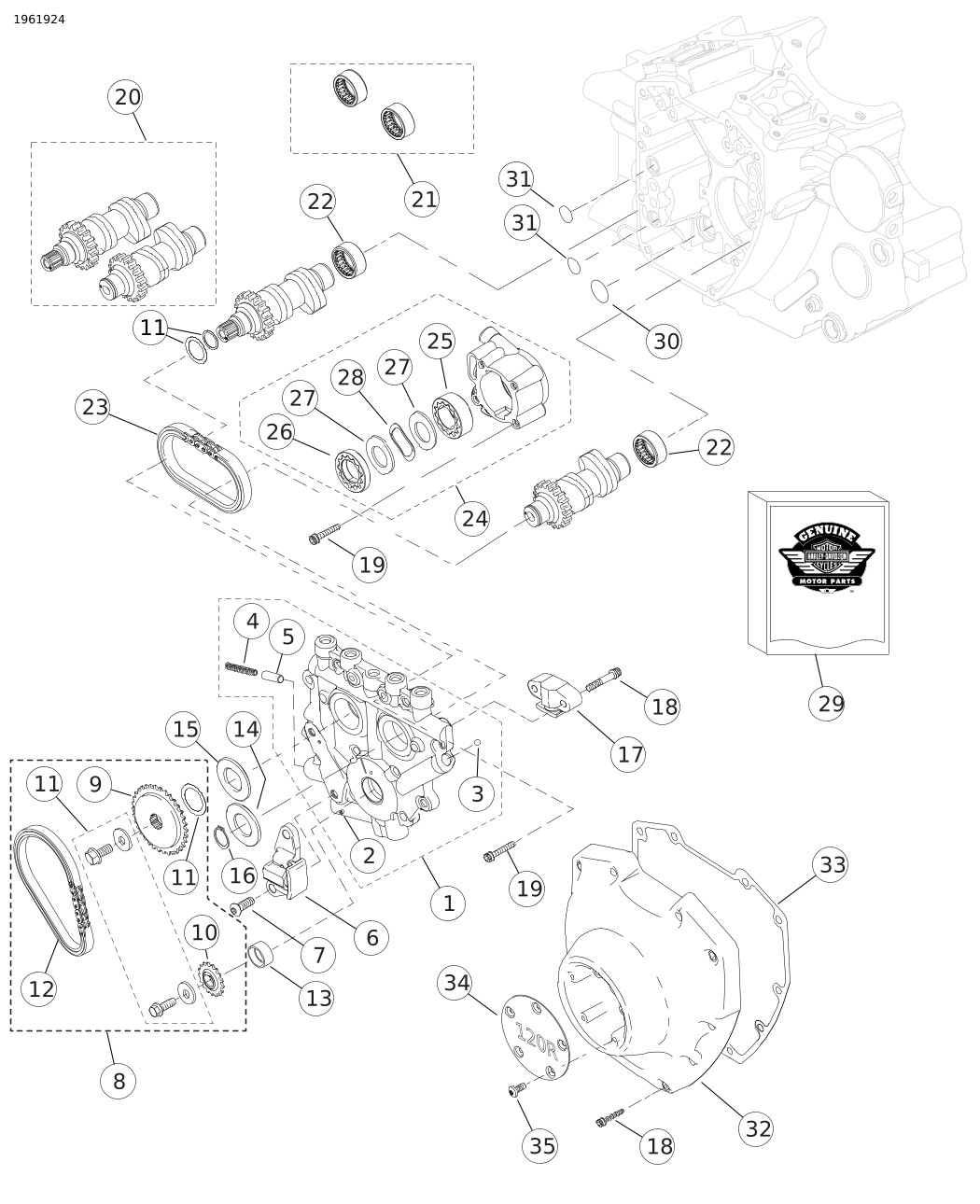

תרשים 14. SE120R Screamin' Eagle Pro Crate Engine (בטא) גל זיזים וכיסוי גל זיזים
חלקי שירות
טבלה 21. חלקי שירות, גל זיזים SE120R Screamin' Eagle Pro Crate Engine (בטא) וכיסוי גל זיזים
פריט
תיאור (כמות)
מספר חלק
1
מכלול לוחית תומך הזיז (נכללים פריטים 2-5)
25400019
2
  • סיכת גליל
601
3
  • כדור (12) (רק 1 זקוק לטיפול)
8873
4
  • קפיץ, שסתום שחרור
26210-99
5
  • שסתום שחרור, משאבת שמן
26400-82B
6
מותחן שרשרת, שרשרת גל זיזים ראשי
39968-06
7
בורג, מותחן לשרשרת גל זיזים ראשי (2)
942
8
שרשרת גל זיזים וערכת הידוק (כולל פריטים 9-12)
25585-06
9
  • גלגל שרשרת, הנעת גל זיזים, ‎34 T
25728-06
10
  • גלגל שרשרת, להנעת גל זיזים (על גל הארכובה), ‎17 T
25673-06
11
  • ערכת החזקה של גלגל השרשרת והפיקה
91800088
12
  • שרשרת, הנעת גל זיזים ראשי
25675-06
13
תותב, גל ארכובה
לא נמכר בנפרד
14
תותב מרווח, מיקום גלגל שרשרת ההנעה של גל הזיזים, עובי 2.54 מ"מ
25729-06
15
תותב מרווח, מיקום גלגל שרשרת ההנעה של גל הזיזים, עובי 2.54 מ"מ (שימוש לפי הצורך)
תותב מרווח, מיקום גלגל שרשרת ההנעה של גל הזיזים, עובי 2.79 מ"מ (שימוש לפי הצורך)
תותב מרווח, מיקום גלגל שרשרת ההנעה של גל הזיזים, עובי 3.05 מ"מ (שימוש לפי הצורך)
תותב מרווח, מיקום גלגל שרשרת ההנעה של גל הזיזים, עובי 3.3 מ"מ (שימוש לפי הצורך)
תותב מרווח, מיקום גלגל שרשרת ההנעה של גל הזיזים, עובי 3.56 מ"מ (שימוש לפי הצורך)
תותב מרווח, מיקום גלגל שרשרת ההנעה של גל הזיזים, עובי 3.81 מ"מ (שימוש לפי הצורך)
25729-06
25731-06
25734-06
25736-06
25737-06
25738-06
16
טבעת נעילה
11461
17
מותחן שרשרת, שרשרת גל זיזים משני
39969-06
18
בורג, מותחן לגל זיזים משני (2)
בורג, כיסוי גל זיזים (10)
1/4-20 באורך 31.8 מ"מ, חוזק 8, מחורץ, עם ציפוי נעילה
4740A
4740A
19
בורג אלן, 1/4-20 באורך 25.4 מ"מ, עם ציפוי נעילה (10)
4741A
20
ערכת גל זיזים, קדמית ואחורית, SE266E
25494-10
21
ערכת מיסב מחט, גל זיזים (כולל שניים מפריט 22)
24018-10
22
  • מסב, מחטים, פעולה משלימה (2)
לא נמכר בנפרד
23
שרשרת, הנעת גל זיזים משני
25683-06
24
מכלול משאבת שמן (כולל פריטים 25-28)
26037-06
25
  • מכלול גרוטור, עם החזרת שמן מבית גל הארכובה למיכל השמן
26278-06
26
  • מכלול גרוטור, בלחץ
26281-06
27
  • לוחית המפריד, גרוטור (2)
26282-06
28
  • קפיץ, מפריד
40323-00
29
ערכת אטם, טיפול בגל זיזים (נכללים פריט 31 והפריטים המסומנים בסימן "*" בטבלה 16)
17045-99D
30
  • טבעת O, קוטר פנימי 17 מ"מ, צהוב
11293
31
טבעת O, קוטר פנימי 9.2 מ"מ, חום (2)
11301
32
כיסוי גל זיזים, (כרום)
25369-01B
33
אטם, כיסוי cam
25244-99A
34
כיסוי, קוצב זמן, "120R"
25495-10
35
בורג, ראש TORX‏, 8-32 באורך 0.375 אינץ‘ (5)
68042-99
