SE120R SCREAMIN' EAGLE® PRO HIGH PERFORMANCE CRATE ENGINE (ALPHA)
J062432025-01-23
OPĆENITO
Broj kompleta
19220-16
Modeli
Kako biste saznali informacije o ugrađivanju dijelova za pojedine modele pogledajte Prodajni katalog dijelova i pribora ili odjeljak Dijelovi i pribor na stranici www.harley-davidson.com (samo na engleskom).
NAPOMENA
Ovaj je motor namijenjen isključivo za utrke! Skinite oznaku emisija i registracijsku pločicu s tvorničke šasije.
Sadržaj
Tablica 1. SADRŽAJ
Stranica
Tema
2
SCREAMIN EAGLE120R UGRADNJA MOTORA
3
SCREAMIN EAGLE120R SPECIFIKACIJE MOTORA
3
DOPUŠTENA ODSTUPANJA U PROIZVODNJI
4
OGRANIČENJA TROŠENJA PRILIKOM SERVISA
5
SCREAMIN EAGLE120R CILINDRI
6
SCREAMIN EAGLE120R KLIPOVI
8
ZAMJENA/SERVISIRANJE POLUGE PODIZAČA VENTILA
9
SERVISNI DIJELOVI
Zahtjevi za postavljanje
  • Preporučeno sintetičko motorno ulje: Screamin' Eagle SYN3® 20W50 (broj dijela 99824-03/00QT).
  • 2006 Dyna modeli (samo) zahtijevaju zamjenu prva dva pričvrsna vijka originalne opreme (OE) od motora do mjenjača kraćim vijcima (broj dijela 3983).
  • 2007-2010 Touring i 2006-2011 Dyna modeli: Postavljanje Screamin' Eagle kompleta kompenzatora velikog kapaciteta (pogledajte maloprodajni katalog dijelova i dodatne opreme) je potrebna za ugradnju ovog motora.
  • 2011-2013 Touring Modeli: Postavljanje Screamin' Eagle kompleta kompenzatora velikog kapaciteta (pogledajte maloprodajni katalog dijelova i dodatne opreme) je potrebna za ugradnju ovog motora.
  • Komplet spojke koji podržava najmanje 190 Nm (140 ft-lbs) okretnog momenta. Harley-Davidson preporučuje ugradnju tlačne spojke Screamin' Eagle (br. dijela 37000121) i membranske opruge (br. dijela 37951-98). Za utrke ubrzanja potreban je komplet spojke (br. dijela 37976-08A).
  • Tijelo leptira za gas Screamin' Eagle, pročistač zraka i mlaznice visokog protoka. Pogledajte katalog za Screamin' Eagle Pro ili se obratite dobavljaču za Harley-Davidson.
  • Komplet ispušnih brtvi Screamin' Eagle (broj dijela 17048-98).
  • Preporučuje se hladnjak ulja. Pogledajte maloprodajni katalog P&A ili odjeljak Dijelovi i pribor u www.harley-davidson.com (samo na engleskom).
  • Screamin' Eagle Pro Super Tuner. Pogledajte katalog Screamin' Eagle Pro ili se obratite Harley-Davidson trgovcu.
  • Pogledajte odgovarajuće odjeljke u servisnom priručniku za posebne alate koji su potrebni za postavljanje ovog kompleta.
UPOZORENJE
Sigurnost vozača i putnika ovisi o ispravnom postavljanju ovog pribora. Primijenite odgovarajuće postupke iz servisnog priručnika. Ako vam je postupak prezahtjevan ili nemate pravi alat, obratite se dobavljaču za Harley-Davidson®. Neispravno postavljanje ovog pribora može rezultirati smrću ili ozbiljnim ozljedama. (00333b)
NAPOMENA
Ovaj list s uputama odnosi se na informacije iz servisnog priručnika. Za postavljanje je nužan servisni priručnik za ovu godinu/model motocikla. Dostupan je kod dobavljača za Harley-Davidson.

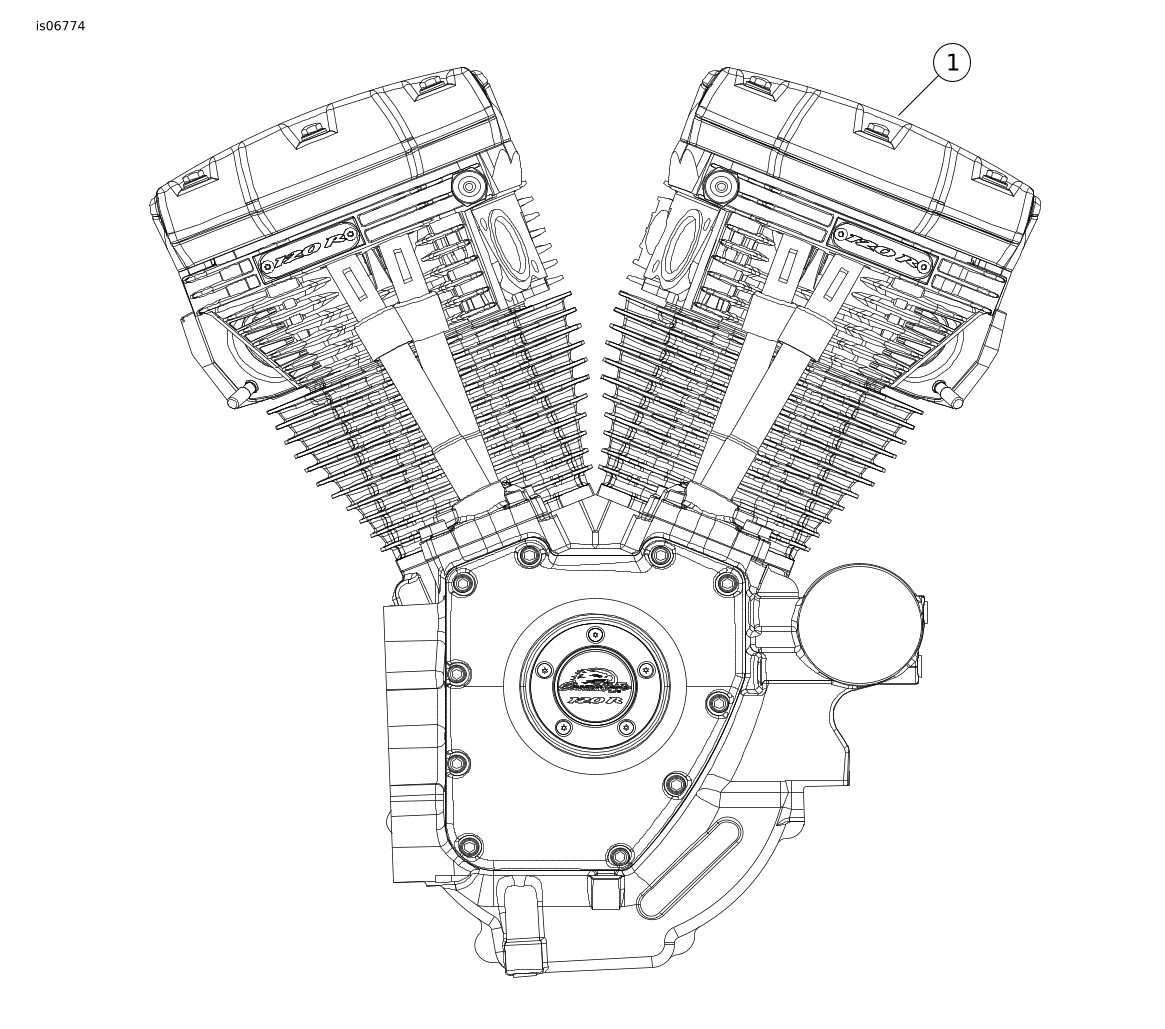

Sadržaj kompleta
Pogledajte:
PRIPREMA
1. Motocikl postavite na odgovarajuću visinu.
UPOZORENJE
Tijekom servisiranja sustava goriva, nemojte pušiti niti dopustiti pojavu otvorenog plamena ili iskrenja u blizini goriva. Benzin je iznimno zapaljiv i vrlo eksplozivan, što može rezultirati smrću ili ozbiljnom ozljedom. (00330a)
UPOZORENJE
Da biste spriječili prskanje goriva, prije odpajanja linije dovoda goriva očistite visokotlačni goriva. Benzin je iznimno zapaljiv i vrlo eksplozivan, što može rezultirati smrću ili ozbiljnom ozljedom. (00275a)
2. Upute za sljedeće korake potražite u servisnom priručniku:
a. Uklonite sjedalo.
b. Pročistite i iskopčajte vod za dovod goriva.
UPOZORENJE
Da biste spriječili nenamjerno pokretanje motocikla, koje može uzrokovati smrt ili ozbiljne ozljede, prije nego što nastavite izvadite glavni osigurač. (00251b)
NAPOMENA
  • Za vozila opremljena sigurnosnom sirenom: Uz prisutan sigurnosni privjesak okrenite prekidač paljenja u položaj ON (Uključeno). Pogledajte servisni priručnik. Deaktivirajte sigurnosni sustav. Okrenite prekidač paljenja u položaj OFF (Isključeno). ODMAH uklonite glavni osigurač.
  • Za vozila bez sigurnosne sirene: Pogledajte servisni priručnik. Izvadite glavni osigurač.
SVI modeli:
  1. Upute za sljedeće korake potražite u servisnom priručniku:
    1. Sa spremnika za gorivo skinite ploču s instrumentima (ako je prisutna).
    2. Uklonite spremnik goriva.
  2. Podignite motocikl.
UKLANJANJE
Uklanjanje postojećeg motora
  1. Izvadite motor iz okvira. Pogledajte odjeljak MOTOR u servisnom priručniku.
UGRADNJA MOTORA SE120R
  1. Prije ugradnje motora, pazite da u sustavu za ulje nema ostataka ili onečišćenja. Ulje treba isprazniti dobavljač za Harley-Davidson trgovca ili kvalificirani serviser.
  2. Uklonite kapice ili čepove za ulje na mjestu kontakta motora i prijenosa.
  3. Pogledajte odjeljak MOTOR u servisnom priručniku. Motor postavite na okvir.
  4. 2007-2010 Touring modeli i 2006-2011 Dyna modeli: Ugradite Screamin' Eagle komplet kompenzatora velikog kapaciteta (kupuje se zasebno), slijedeći upute iz tog kompleta. Pogledajte katalog Screamin' Eagle Pro ili se obratite Harley-Davidson trgovcu za ispravan komplet kompenzatora. 2011-Kasnije Touring Models, i 2012-kasnije Dyna Modeli: Ugradite kompenzator originalne opreme (OE) prema uputama servisnog priručnika.
DOVRŠETAK
1. Postavite spremnik goriva. Pogledajte servisni priručnik.
2. Pogledajte servisni priručnik. Postavite glavni osigurač.
UPOZORENJE
Nakon postavljanja sjedala povucite sjedalo prema gore kako biste provjerili je li dobro učvršćeno u svom položaju. Labavo sjedalo tijekom vožnje se može pomaknuti i uzrokovati gubitak nadzora, što može rezultirati smrću ili ozbiljnim ozljedama. (00070b)
3. Postavite sjedalo. Pogledajte servisni priručnik.
NAPOMENA
Pri postavljanju ovog pribora potrebno je ponovo kalibrirati softver računala motora (ECM). Neispravno ponovno podešavanje softvera računala motora može rezultirati ozbiljnim oštećenjem motora. (00399b)
4. Pri ugradnji ovog kompleta preuzmite novu kalibraciju ECM-a. Pogledajte katalog za Screamin' Eagle Pro ili se obratite dobavljaču za Harley-Davidson.
5. Upalite i pokrenite motor. Ponovite nekoliko puta da provjerite radi li ispravno.
UPOTREBA
Pogledajte odjeljak PRAVILA VOŽNJE TIJEKOM RAZRAĐIVANJA u korisničkom priručniku kako biste razradili novi motor.
ODRŽAVANJE
  1. Pogledajte odjeljak RASPORED ODRŽAVANJA u servisnom priručniku vozila ili korisničkom priručniku.
  2. Opis pravilnih servisnih postupaka pogledajte u odjeljku MOTOR u servisnom priručniku.
SPECIFIKACIJE MOTORA SE120R
NAPOMENA
Sljedeći odjeljci pružaju jedinstvene informacije koje nisu dostupne u odjeljku MOTOR servisnog priručnika za Twin Cam 96™ alpha motore na platformama Touring ili Dyna.
Tablica 2. Motor: SE Twin Cam Screamin' Eagle120R
Stavka
Specifikacija
Omjer kompresije
10,5:1
Promjer
4,060 inča
103,12 mm
Hod
4,625 inča
117,48 mm
Obujam
119,75 kubičnih inča
1962,39 kubičnih centimetara
Sustav podmazivanja
Suho korito pod tlakom
s hladnjakom ulja
DOPUŠTENA ODSTUPANJA U PROIZVODNJI
Sve specifikacije motora Twin-Cam 96 ™ koje nisu prikazane u sljedećim tablicama potražite u servisnom priručniku.
Tablica 3. Glave cilindara
STAVKA
IN.
MM
Vodilice ventila u glavi (zategnuto)
0,0020 – 0,0033
0,051 – 0,084
Sjedište usisnog ventila u glavi (zategnuto)
0,004 – 0,0055
0,102 – 0,140
Sjedište ispušnog ventila u glavi (zategnuto)
0,004 – 0,0055
0,102 – 0,140
Tablica 4. Ventili
STAVKA
IN.
MM
Pristajanje u vodilici (usis i ispuh)
0,0011 – 0,0029
0,028 – 0,074
Širina sjedišta
0,034 – 0,062
0,86 – 1,57
Koliko tijelo viri iz ispupčenja glave cilindra
1,990 – 2,024
50,55 – 51,41
Tablica 5. Specifikacije opruga ventila
STAVKA
TLAK
DIMENZIJE
Zatvorena
180 lbs (79 kg)
1,800 inča (45,7 mm)
Otvoreno
500 lbs (196 kg)
1,177 inča (29,9 mm)
Slobodna dužina
nije dostupno
2,210 inča (56,1 mm)
Tablica 6. Klipovi
Klip:
Neiskorišteni prostor (u inčima)
Poklapanje klipa i cilindra (labavo)
0,0026 – 0,0036
Poklapanje klipnog klina (labavo)
0,0003 – 0,0008
Razmak krajeva gornjeg prstena
Razmak krajeva drugog prstena
Razmak krajeva prstena za kontrolu ulja
0,012 – 0,020
0,016 – 0,024
0.008-0.0028
Bočni razmak od gornjeg prstena
Bočni razmak od drugog prstena
Bočni razmak od prstena za kontrolu ulja
0,0010 – 0,0022
0,0010 – 0,0022
0,0003 – 0,0072
Tablica 7. Specifikacije bregastog vratila- SE 266E
Usis
Specifikacija
Otvara
24 BTDC
Zatvara
58 ABDC
Trajanje
262 o
Maksimalno podizanje ventila
0.658 inča.
Podizaj ventila @ TDC
0.208 inča.
Ispuh
Specifikacija
Otvara
69 BBDC
Zatvara
17 ATDC
Trajanje
266 o
Maksimalno podizanje ventila
0.658 inča.
Podizaj ventila @ TDC
0.178 inča.
Vrijeme bregastog vratila pri podizanju podizača od @ 0,053" izražen u stupnjevima radilice
OGRANIČENJA TROŠENJA PRILIKOM SERVISA
Granice habanja upotrijebite kao smjernice za zamjenu dijelova.
NAPOMENA
Sve specifikacije motora Twin-Cam 96 koje nisu prikazane u sljedećim tablicama potražite u servisnom priručniku
Tablica 8. Cilindri
STAVKA
ZAMIJENITE AKO HABANJE PREMAŠUJE
IN.
MM
Suženje
0.002
0.051
Izvan kruga
0.002
0.051
Iskrivljenje površina brtve ili O-prstena: vrh
0.006
0.152
Iskrivljenje površina brtve ili O-prstena: baza
0.004
0.102
Tablica 9. Otvor cilindra
STAVKA
ZAMIJENITE AKO HABANJE PREMAŠUJE
IN.
MM
Standardno
4.062
103.17
0,010 inča predimenzionirano
4.072
103.43
Tablica 10. Klipovi
Poklapanje klipa i cilindra (labavo)
Granica habanja (u inčima)
Poklapanje s cilindrom (labavo)
0.0061
Poklapanje klipnog klina (labavo)
0.0011
Razmak krajeva gornjeg prstena
Razmak krajeva drugog prstena
Razmak krajeva prstena za kontrolu ulja
0.030
0.034
0.038
Bočni razmak od gornjeg prstena
Bočni razmak od drugog prstena
Bočni razmak od prstena za kontrolu ulja
0.0030
0.0030
0.0079
SE120R CILINDRI
Priprema
1. Motocikl postavite na odgovarajuću visinu.
UPOZORENJE
Tijekom servisiranja sustava goriva, nemojte pušiti niti dopustiti pojavu otvorenog plamena ili iskrenja u blizini goriva. Benzin je iznimno zapaljiv i vrlo eksplozivan, što može rezultirati smrću ili ozbiljnom ozljedom. (00330a)
UPOZORENJE
Da biste spriječili prskanje goriva, prije odpajanja linije dovoda goriva očistite visokotlačni goriva. Benzin je iznimno zapaljiv i vrlo eksplozivan, što može rezultirati smrću ili ozbiljnom ozljedom. (00275a)
2. Upute za sljedeće korake potražite u servisnom priručniku:
a. Uklonite sjedalo.
b. Pročistite i iskopčajte vod za dovod goriva.
UPOZORENJE
Da biste spriječili nenamjerno pokretanje motocikla, koje može uzrokovati smrt ili ozbiljne ozljede, prije nego što nastavite izvadite glavni osigurač. (00251b)
NAPOMENA
  • Za vozila opremljena sigurnosnom sirenom: Uz prisutan sigurnosni privjesak okrenite prekidač paljenja u položaj ON (Uključeno). Pogledajte servisni priručnik. Deaktivirajte sigurnosni sustav. Okrenite prekidač paljenja u položaj OFF (Isključeno). ODMAH uklonite glavni osigurač.
  • Za vozila bez sigurnosne sirene: Pogledajte servisni priručnik. Izvadite glavni osigurač.
SVI modeli:
  1. Upute za sljedeće korake potražite u servisnom priručniku:
    1. Sa spremnika za gorivo skinite ploču s instrumentima (ako je prisutna).
    2. Uklonite spremnik goriva.
  2. Podignite motocikl.
Uklonite komponente motora
  1. Pogledajte servisni priručnik. Uklonite postojeći sklop filtra zraka
  2. Uklonite postojeći ispušni sustav prema servisnom priručniku.
  3. Rastavite gornji kraj motora. Pogledajte odjeljke servisnog priručnika o motoru.
Postavljanje komponenti gornjeg kraja motora
NAPOMENA
  • Pogledajte Slika 1 . Brtva baze cilindra od 103,1 mm (4,060 inča) (1) i brtva glave cilindra (2) eliminiraju potrebu za O-prstenovima. Nemojte upotrebljavati O-prstenove na zaticima cilindra ili naglavcima cilindra.
  • Prilikom ugradnje nove brtve baze (1) postavite je tako da reljefna strana bude prema dolje, a konkavna strana prema gore.
1. Pogledajte servisni priručnik. Sastavite motor sa sljedećom promjenom:
a. Sastavite gornji dio motora pomoću brtvi baze i brtvi glave iz kompleta. Pogledajte odjeljak MOTOR u servisnom priručniku.
1Brtva, baza cilindra
2Brtva, glava cilindra
Slika 1. Brtve cilindara
Završno sklapanje
2. Postavite spremnik goriva. Pogledajte servisni priručnik.
3. Postavite glavni osigurač. Pogledajte servisni priručnik.
4. Postavite sjedalo. Nakon postavljanja sjedala, povucite sjedalo kako biste provjerili je li pričvršćeno. Pogledajte servisni priručnik.
SE120R KLIP
Pogledajte odjeljak MOTOR u servisnom priručniku.
Ugradnja klipa
UPOZORENJE
Da biste spriječili nenamjerno pokretanje vozila, koje može uzrokovati smrt ili ozbiljnu ozljedu, prije nego što nastavite, odpojite negativne kabele akumulatora (-) . (00307a)
UPOZORENJE
Prvo odspojite negativni (-) kabel akumulatora. Ako pozitivni (+) kabel dođe u kontakt s uzemljenjem dok je negativni (-) kabel priključen, iskre koje pri tome nastaju mogu uzrokovati eksploziju akumulatora, što može rezultirati smrću ili ozbiljnom ozljedom. (00049a)
1. Pogledajte servisni priručnik. Uklonite sjedalo. Odvojite oba kabela akumulatora, ali prvo negativni. Sačuvajte sve dijelove za postavljanje sjedala.
UPOZORENJE
Tijekom servisiranja sustava goriva, nemojte pušiti niti dopustiti pojavu otvorenog plamena ili iskrenja u blizini goriva. Benzin je iznimno zapaljiv i vrlo eksplozivan, što može rezultirati smrću ili ozbiljnom ozljedom. (00330a)
2. Pogledajte odjeljak servisnog priručnika MOTOR: PRIPREMA MOTOCIKLA ZA SERVIS i OBNAVLJANJE GORNJEG KRAJA TE RASTAVLJANJE radi postupaka za skidanje glave cilindra, cilindra i klipa.
3. Slijedite postupke u odjeljku MOTOR: SERVIS I POPRAVAK POMOĆNOG SKLOPA, GORNJI KRAJ/CILINDAR/GORNJA SPOJNA ŠIPKA u servisnom priručniku za pregled dijelova.
4. Pogledajte odjeljak MOTOR: SERVIS I POPRAVAK POMOĆNOG SKLOPA, CILINDAR u servisnom priručniku za upute za postupak brušenja i brušenja.
NAPOMENA
  • Postavite gornji prsten (bačvasti) i drugi prsten (konusni) s oznakom „N“ okrenutom prema gore. Uljni prstenovi sa šinama mogu se postaviti na bilo koju stranu.
  • Brtve baze cilindra od 103,1 mm (4.060 inča) i brtve glave cilindra u kompletu eliminiraju potrebu za O-prstenovima (broj dijela 11273). Nemojte koristiti O-prstenove na cilindričnim tiplama ili cilindričnim žljebovima.
  • Prilikom postavljanja novu brtvu baze namjestite tako da je reljefna strana okrenuta prema dolje, a konkavna strana prema gore.
NAPOMENA
Provjera prianjanja klipa na cilindar na ovom mjestu prema Tablica 11 je za referencu.
1Širina klipa
2Područje mjerenja
Slika 2. Mjerenja klipa
5. Pogledajte Slika 2 . Izmjerite širinu klipa (1), 90 stupnjeva vodoravno s obje strane rupe klipnog pina i 32.38 mm (1.275 inča) dolje od palube (gornje) površine klipa (2). Pogledajte Tablica 11 za poklapanje klipa i cilindra na ovom mjestu.
6. Klipovi u ovom kompletu razlikuju se za prednju i stražnju stranu. Ugradite klip s oznakom "FRONT" u prednji cilindar sa strelicom usmjerenom prema prednjem dijelu motora. Ugradite klip s oznakom "REAR" u stražnji cilindar sa strelicom usmjerenom prema prednjem dijelu motora.
7. Pogledajte odjeljak servisnog priručnika MOTOR: OBNAVLJANJE GORNJEG KRAJA, SKLAPANJE za postupke ugradnje klipa, cilindra i glave cilindra.
Tablica 11. Specifikacije
Klip:
Neiskorišteni prostor (u inčima)
Poklapanje klipa i cilindra (labavo)
0,0026 – 0,0036
Poklapanje klipnog klina (labavo)
0,0003 – 0,0008
Razmak krajeva gornjeg prstena
Razmak krajeva drugog prstena
Razmak krajeva prstena za kontrolu ulja
0,012 – 0,020
0,016 – 0,024
0.008-0.0028
Bočni razmak od gornjeg prstena
Bočni razmak od drugog prstena
Bočni razmak od prstena za kontrolu ulja
0,0010 – 0,0022
0,0010 – 0,0022
0,0003 – 0,0072
Tablica 12. Servisna ograničenja potrošenosti
Poklapanje klipa i cilindra (labavo)
Granica habanja (u inčima)
Poklapanje s cilindrom (labavo)
0.0061
Poklapanje klipnog klina (labavo)
0.0011
Razmak krajeva gornjeg prstena
Razmak krajeva drugog prstena
Razmak krajeva prstena za kontrolu ulja
0.030
0.034
0.038
Bočni razmak od gornjeg prstena
Bočni razmak od drugog prstena
Bočni razmak od prstena za kontrolu ulja
0.0030
0.0030
0.0079
Postavljanje pričvrsnog prstena klipnog klina (sigurnosnog prstena)
NAPOMENA
Razmak sigurnosnog prstena mora biti u položaju ravno prema gore ili ravno prema dolje kada je postavljen.
8. Pogledajte Slika 3 . Umetnite otvoreni kraj sigurnosnog prstena (1) u urez (2) na utoru (3) oko vodilice klipnog pina, tako da razmak bude u položaju ravno prema gore ili ravno prema dolje kada je postavljen.
9. Pogledajte Slika 4 . Namjestite palac (1) kao što je prikazano. Čvrsto pritisnite dok oko 85 % sigurnosnog prstena (2) ne sjedne u utor.
10. Nemojte grebati ili oštećivati klip. Pomoću odvijača s malom oštricom zaglavite sigurnosni prsten u ostatak utora. Ponovite isti postupak za preostale sigurnosne prstene.
NAPOMENA
Pazite da sigurnosni prsten klipa u potpunosti sjedne, inače će doći do OŠTEĆENJA MOTORA.
11. Pogledajte odjeljak servisnog priručnika MOTOR: SASTAVLJANJE MOTOCIKLA NAKON SKIDANJA DIJELOVA za završne postupke ponovnog sastavljanja.
1Sigurnosni prsten
2Utor
3Utor
Slika 3. Sigurnosni prsten i klip
1Smjer palca
2Sigurnosni prsten sjeo 85 %
Slika 4. Postavljanje sigurnosnog prstena
Slika 5. Klipni sklop
Tablica 13. Klipni sklop
Stavka
Opis (Količina)
1
Klip (prednji, standardni)
2
Klip (stražnji, standardni)
3
  • Komplet prstenova, standardni (2)
4
  • Klipni klin (2)
5
  • Sigurnosni prsten (4)
1
Klip (prednji, +0,010)
2
Klip (stražnji, +0,010)
3
  • Komplet prstenova, +0,010 (2)
4
  • Klipni klin (2)
5
  • Sigurnosni prsten (4)
ZAMJENA/SERVISIRANJE POLUGE PODIZAČA VENTILA
1. Pogledajte odjeljak MOTOR u servisnom priručniku.
NAPOMENA
Slijedite postupke servisnog priručnika za ugradnju ili uklanjanje potisnih šipki. Potisne šipke su označene "INT" (usis) i "EXH" (ispuh).
Poluge podizača ventila postavljaju se u određenom smjeru. Provjerite jesu li veći krajevi poluga podizača ventila postavljeni prema dolje u utorima podizača.
1Sklop poklopca klackalice
2Sklop potporne ploče kraka klackalice
3Stražnja usisna poluga podizača ventila
4Stražnja ispušna poluga podizača ventila
Slika 6. Poluge podizača ventila
SERVISNI DIJELOVI
Slika 7. Sklop motora, SE Pro 120R Crate Engine (Alpha) Kompletan
Tablica 14. Servisni dijelovi, SE Pro 120R Crate Engine (Alpha)
Stavka
Opis (Količina)
Broj dijela
1
Sklop motora, potpuni
19220-16
SERVISNI DIJELOVI
Slika 8. SE120R Screamin' Eagle Pro Crate Engine (Alpha) cilindri
Tablica 15. Servisni dijelovi, SE120R Screamin' Eagle Pro Crate Engine (Alpha) cilindri
Stavka
Opis (Količina)
Broj dijela
1
Komplet cilindara Screamin' Eagle, 103,1 mm (4,060 inča) (crni). Uključuje prednje i stražnje cilindre, artikli 2-4,
vijak sa šesterokutnom glavom s prirubnicom (broj dijela 1105) i brtvena podloška (broj dijela 1086A).
16550-04C
2
  • Cilindrični zatik, prsten (4)
16595-99A
3
  • Brtva, baza cilindra (2)
16736-04A
4
  • Brtva, glava cilindra (2)
16104-04
5
Klin, cilindar (8)
16834-99A
6
Komplet brtvi, obnova motora (nije prikazano).
NE UKLJUČUJE brtvu glave cilindra, brtvu baze ili brtve drške ventila.
17053-99C
7
Komplet brtvi, gornji dio (nije prikazan).
NE UKLJUČUJE brtvu glave cilindra, brtvu baze ili brtve drške ventila.
17052-99C
SERVISNI DIJELOVI
Slika 9. SE120R Screamin' Eagle Pro Crate Engine (Alpha) glave cilindara i ventili
SERVISNI DIJELOVI
Tablica 16. Servisni dijelovi, SE120R Screamin' Eagle Pro Crate Engine (Alpha) lave cilindara i ventili
Stavka
Opis (Količina)
Broj dijela
1
Sklop glave cilindra, stražnji (uključuje artikle 2-13)
Sklop glave cilindra, prednji (uključuje artikle 2-13)
17444-10
17443-10
2
  • Glava cilindra (strojno obrađena, s ugrađenim artiklima 11, B, C, D i E)
Ne prodaje se zasebno
3
  • Obujmica, opruga ventila, gornja (4). Uključeno s artiklom "A".
Ne prodaje se zasebno
4
  • Obujmica, opruga ventila, donja (4). Uključeno s artiklom "A".
Ne prodaje se zasebno
5
  • Klin, ispušni otvor (4)
16715-83
6
  • Usisni ventil (2)
18190-08
7
  • Ispušni ventil (2)
18183-03
8
  • Brtva, ventil (4)
18046-98
9
  • Jedinica opruge ventila (4). Uključeno s artiklom "A"
Ne prodaje se zasebno
10
  • Držač, prsten ventila (8). Također uključeno s artiklom "A"
18240-98
11
  • Solenoid, automatsko otpuštanje kompresije (ACR) (2)
28861-07A
12
  • Medaljon, "120R" (2)
17136-10
13
  • Vijak, okrugla glava, TORX (4)
25800017
14
Vijak, unutarnji navoj, duljine 81 mm (3 3/16 in) (4)
16478-85A
15
Vijak, unutarnji navoj, duljine 47,6 mm (1 7/8 in) (4)
16480-92A
16
Kućište pinova, dvostruko
72009-05
17
Žičana brtva, 16-20 AWG (4)
72011-05
18
Svjećica, Screamin' Eagle (2) (nije prikazano)
32186-10
Servisni kompleti:
A
Komplet opruge ventila, Screamin' Eagle
18281-02A
Sljedeći dijelovi za Screamin' Eagle dostupni su odvojeno:
B
Sjedalo, usisni ventil
18191-08
C
Sjedalo, ispušni ventil
18048-98A
D
Vodilica ventila, usis (za servis)
  • (+ 0,003 inča)
18158-05
  • (+ 0,001 inča)
18154-05
E
Vodilica ventila, ispuh (za servis)
  • (+ 0,003 inča)
18157-05
  • (+ 0,002 inča)
18155-05
  • (+ 0,001 inča)
18153-05
SERVISNI DIJELOVI
Slika 10. SE120R Screamin' Eagle Pro Crate Engine (Alpha) klackalice i potisne šipke
SERVISNI DIJELOVI
Tablica 17. Servisni dijelovi, SE120R Screamin' Eagle Pro Crate Engine (Alpha) klackalice i potisne šipke
Stavka
Opis (Količina)
Broj dijela
1
Matični vijak, šesterokutna glava s prirubnicom, 5/16-18 x 63,5 mm (2,5 inča), stupanj 8 s osiguračem navoja (8)
1039
2
Vijak, unutarnja/vanjska šesterokutna glava s prirubnicom, 5/16-18 x 25,4 mm (1,0 inč), s osiguračem navoja (6)
3692A
3
Vijak, unutarnja/vanjska šesterokutna glava s prirubnicom, 5/16-18 x 44,4 mm (1,75 inča), s osiguračem navoja (10)
3693A
4
Vijak, šesterokutna glava s prirubnicom SEMS, 5/16-18 x 31,8 mm (1,25 inča), s osiguračem navoja (8)
3736B
5
Vijak, šesterokutna glava s prirubnicom, 1/4-20 x 42,9 mm (1,69 inča), stupanj 8, s osiguračem navoja, (4)
4400
6
Matični vijak, imbus glava, toplinski obrađena podloška, 1/4-20 x 25,4 mm (1,0 inč), osigurač navoja (6)
4741A
7
Podloška, debljine 0,79 mm (0,031 inč) (4)
6762B
8*
O-prsten, poklopac potisne šipke, 17 mm (0.674 inča) ID, smeđi (4)
11132A
9*
O-prsten, poklopac potisne šipke, 22 mm (0.862 inča) ID, smeđa (4)
11145A
10*
O-prsten, 15,5 mm (0,612 inča) ID, crni (2)
11270
11*
O-prsten, 17 mm (0.371 inč) ID, žuti (4)
11293
12
Brtva, kućište klackalice (2)
16719-99B
13
Komplet brtvi, servis bregastog vratila (sadrži artikle s oznakom "*")
17045-99D
14
Klackalica (prednji usis, stražnji ispuh), s čahurama (2)
17360-83A
15
Klackalica (stražnji usis, prednji ispuh), s čahurama (2)
17375-83A
16*
Brtva, poklopac klackalice (2)
17386-99A
17
Čahura, krak klackalice (8)
17429-91
18
Poklopac klackalice (krom) (2)
17572-99
19
Kućište klackalice (krom) (2)
17578-10
20
Poklopac podizača, prednji (krom)
Poklopac podizača, stražnji (krom)
17964-99
17966-99
21
Potporni nosač, krak klackalice (2)
17594-99
22*
Sklop odzračnika (2). Uključuje artikle 5 i 33.
17025-03A
23
Vratilo, krak klackalice (4)
17611-83
24
Komplet poluge podizača ventila za savršeno pristajanje (+0,030 inča)
18401-03
25
Poklopac, poluga podizača ventila, donji (4)
17939-99
26
Kapica, opruga poklopca (4)
17945-36B
27
Opruga, poklopac poluge podizača ventila (4)
17947-36
28
Poklopac, poluga podizača ventila, gornji (4)
17948-99
29
Držač, poklopac opruge (4)
17968-99
30
Klin, protiv okretanja (2)
18535-99
31
Podizač, valjak (4)
18572-13
32
Brtva, poklopac podizača (2)
18635-99B
33
Sklop pregrade, odzračnik, s ventilom za odzračivanje i filtrom (2)
26500002
SERVISNI DIJELOVI
Slika 11. SE120R Screamin' Eagle Pro Crate Engine (Alpha) klipovi i zamašnjak
Tablica 18. Servisni dijelovi, SE120R Screamin' Eagle Pro Crate Engine (Alpha) klipovi i zamašnjak
Stavka
Opis (Količina)
Broj dijela
1
Sigurnosni prsten
11177A
2
Komplet klipnog prstena, standardni (2)
Komplet klipnog prstena, 0,254 mm (0,010 inča) povećan (2)
22526-10
22529-10
3
Komplet klipa, prednji i stražnji, s kompletima prstenova, klipnim klinovima i sigurnosnim prstenovima, standardni
Komplet klipa, prednji i stražnji, s kompletima prstena, klipnim pinom i sigurnosnim prstenovima, 0,254 mm (0,010 inča) povećan
22574-10
22576-10
4
Sigurnosni prsten, klipni klin (4)
22097-99
5
Klipni klin (2)
22310-10
6
Komplet za sklapanje zamašnjaka (4-5/8 inča stroker)
23893-10A
SERVISNI DIJELOVI
Slika 12. SE120R Screamin' Eagle Pro Crate Engine (Alpha) kućište radilice, filtar motornog ulja i hladnjak
Tablica 19. Servisni dijelovi, SE120R Screamin' Eagle Pro Crate Engine (Alpha) kućište radilice, filtar motornog ulja i hladnjak
Stavka
Opis (Količina)
Broj dijela
1
Čep (3)
765
2
Vijak, šesterokutna glava s prirubnicom, 5/16-18 x 76 mm (3,0 inča) duljine (8)
895
3
Vijak, gornji središnji dio kućišta radilice
1105
4
Brtvena podloška
1086A
5
Podloška, 32 mm (1.2 inča) ID, 46 mm (1.8 inča) OD, 3.2 mm (0.12 inča) debljine (2). Također dio artikla 13.
8972
6
Komplet igličastih ležajeva, bregasto vratilo (2) (Svaki komplet uključuje dva sklopa ležajeva)
24018-10
7
O-prsten (2). Također uključeno s artiklom 12.
10930
8
Uljna brtva
12068
9
Zatik za tiple, 14,158 mm (0,557 inča) D x 19 mm (0,75 in) duljine (2)
16574-99A
10
Zatik za tiple, 9,525 mm (0,375 inča) D x 10,16 mm (0,40 inča) duljine (2)
16589-99A
11
Zatik za tiple, 11,074 mm (0,436 inča) D x 15,5 mm (0,61 inča) duljine (4)
16595-99A
12
Mlaz za hlađenje klipa (2) (uključuje artikl 7)
22315-06A
13
Komplet ležajeva, lijeva strana (uključuje artikl 5, artikl 18, ležaj 24605-07 i unutarnji prsten ležaja)
24004-03B
14
Odstojnik, vratilo lančanika
24009-06
15
Komplet kućišta radilice (crni) (uključuje artikle 1, 2, 3, 4, 6, 9, 10, 11, 12, 16, 18, 20, 21 i 22)
24601-10B
16
Ležaj, glavni (desna strana)
24604-00D
17
Adapter, filtar ulja
26352-95A
18
Pričvrsni prsten. Također dio artikla 13.
35114-02
19
Filtar ulja (krom)
63798-99A
20
Vijak, TORX® glava, 8-32 x 9.525 mm (0.375 inča) duljine (4)
68042-99
21
Vijak, držač ležaja, TORX® zaobljene glave, 1/4-20 x 11,1 mm (0,44) duljine (2)
703B
22
Vijak, šesterokutna glava s prirubnicom, s podloškom, 3/8-16 x 40,4 mm (1,59 inča), stupanj 8, s osiguračem navoja (2)
3983
SERVISNI DIJELOVI
Slika 13. SE120R Screamin' Eagle Pro Crate Engine (Alpha) bregasta vratila i poklopac bregastog vratila
SERVISNI DIJELOVI
Tablica 20. Servisni dijelovi, SE120R Screamin' Eagle Pro Crate Engine (Alpha) bregasta vratila i poklopac bregastog vratila
Stavka
Opis (Količina)
Broj dijela
1
Sklop potporne ploče bregastog vratila (uključuje artikle 2-5)
25400019
2
  • Valjkasti zatik
601
3
  • Lopta (12) (samo 1 u službi)
8873
4
  • Opruga, ispusni ventil
26210-99
5
  • Ispusni ventil, uljna pumpa
26400-82B
6
Zatezač lanca, primarni lanac bregastog vratila
39968-06
7
Vijak, zatezač primarnog lanca bregastog vratila (2)
942
8
Lanac bregastog vratila i komplet pričvršćivača (uključuje artikle 9-12)
25585-06
9
  • Lančanik, bregasto vratilo, 34 T
25728-06
10
  • Lančanik, pogon bregastog vratila (na radilici), 17 T
25673-06
11
  • Komplet za pričvršćivanje pogonskog zupčanika bregastog vratila
91800088
12
  • Lanac, primarni pogon bregastog vratila
25675-06
13
Čahura, radilica
Ne prodaje se zasebno
14
Odstojnik, poravnanje lančanika pogona bregastog vratila, debljine 2,54 mm (0,100 inča)
25729-06
15
Odstojnik, poravnanje lančanika pogona bregastog vratila, debljine 2,54 mm (0,100 inča) (koristite prema potrebi)
Odstojnik, poravnanje lančanika pogona bregastog vratila, debljine 2,79 mm (0,110 inča) (upotrijebite prema potrebi)
Odstojnik, poravnanje lančanika pogona bregastog vratila, debljine 3,05 mm (0,120 inča) (koristite prema potrebi)
Odstojnik, poravnanje lančanika pogona bregastog vratila, debljine 3,3 mm (0,130 inča) (koristite prema potrebi)
Odstojnik, poravnanje lančanika pogona bregastog vratila, debljine 3,56 mm (0,140 inča) (koristite prema potrebi)
Odstojnik, poravnanje lančanika pogona bregastog vratila, debljine 3,81 mm (0,150 inča) (koristite prema potrebi)
25729-06
25731-06
25734-06
25736-06
25737-06
25738-06
16
Sigurnosni prsten
11461
17
Zatezač lanca, sekundarni lanac bregastog vratila
39969-06
18
Vijak, sekundarni zatezač bregastog vratila (2)
Vijak, poklopac bregastog vratila (10)
1/4-20 x 31,8 mm (1,25 inča) dugi, stupanj 8, nazubljen, s osiguračem navoja
4740A
4740A
19
Vijak, glava utičnice, duljine 1/4-20 x 25,4 mm (1,0 inča), s osiguračem navoja (10)
4741A
20
Komplet bregastog vratila, sprijeda i straga, SE266E
25494-10
21
Komplet igličastog ležaja, bregasto vratilo (uključuje dva od artikla 22)
24018-10
22
  • Ležaj, igla, puna dopuna (2)
Ne prodaje se zasebno
23
Lanac, sekundarni pogon bregastog vratila
25683-06
24
Sklop pumpe za ulje (uključuje artikle 25-28)
26037-06
25
  • Sklop gerotora, izbacivanje
26278-06
26
  • Sklop gerotora, tlak
26281-06
27
  • Ploča za odvajanje, gerotor (2)
26282-06
28
  • Opruga, separator
40323-00
29
Komplet brtvi, servis bregastog vratila (sadrži artikl 31 i artikle označene "*" u tablici 16)
17045-99D
30
  • O-prsten, 17 mm(0.671) ID, žuti
11293
31
O-prsten, 9,2 mm (0,362 inča) ID, smeđi (2)
11301
32
Poklopac bregastog vratila, (krom)
25369-01B
33
Brtva, poklopac bregaste osovine
25244-99A
34
Poklopac, mjerač vremena, "120R"
25495-10
35
Vijak, TORX glava, 8-32 x 0,375 inča dugi (5)
68042-99
