מנוע ארגז SE120ST SCREAMIN' EAGLE
J056142025-01-23
כללי
מספר ערכה
19221-15
דגמים
למידע אודות התאמה לדגם, עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
הערה
  • מנועי החלפה חייבים להיות מצוידים בהתקנים לבקרת פליטה ובמערכות המתאימות לדגם הרכב ולשנת הדגם כדי לוודא עמידה ברמות הפליטה. אי עמידה בכך מהווה חבלה לפי הנחיות USA EPA, דבר העלול להוביל לקנסות ועונשים משמעותיים.
  • מותר מבחינה חוקית לשימוש בכבישים ציבוריים כאשר מותקן בדגמים שצוינו. לא חוקי לשימוש בכבישים ציבוריים כאשר מותקן בדגמים אחרים מאלה שצוינו. לא זכאי לאחריות P&A ל-24 חודשים. מנוע זה כולל אחריות לשנה כשהוא מותקן בדגמים המתאימים כמפורט עם הורדת כיול תואם מתאים ל- ECM. פנו לסוכנות של Harley-Davidson לקבלת הצהרת אחריות.
  • לדגמי 2016: תווית מידע חדשה על ייצור (EO: נדרש M-005-0220) . אתר את תווית VIN על גליל המסגרת מתחת לכידון. מקם את תווית פרטי המוצר החדשה מתחת לתווית VIN על צינור המסגרת של הרכב. תווית הפליטה החלקית עם משפחת מנועים: GHDXC1.96AEG הכלול בערכה זו הוא דרישה לתקנות פליטה עבור דגמי 2016. אתר את התווית פליטות על גליל המסגרת מתחת לכידון. התקן את התווית החלקית מערכה זו מעל החלק העליון של התווית שעל הרכב.
  • לדגמי 2015: תווית מידע חדשה על ייצור (EO: נדרש M-005-0208) . אתר את תווית VIN על גליל המסגרת מתחת לכידון. מקם את תווית פרטי המוצר החדשה מתחת לתווית VIN על צינור המסגרת של הרכב. תווית הפליטה החלקית עם משפחת מנועים: FHDXC1.96AEG הכלול בערכה זו הוא דרישה לתקנות פליטה לדגמי 2015. אתר את התווית פליטות על גליל המסגרת מתחת לכידון. התקן את התווית החלקית מערכה זו מעל החלק העליון של התווית שעל הרכב.
  • לדגמי 2010-2014: תווית מידע חדשה על ייצור (EO: נדרש D-338-81) . אתר את תווית VIN על גליל המסגרת מתחת לכידון. מקם את תווית פרטי המוצר החדשה מתחת לתווית VIN על צינור המסגרת של הרכב.
הצהרת אחריות
ראו את המדריך למשתמש לקבלת מידע על אחריות לפליטות.
פנו לסוכן של Harley-Davidson לקבלת עותק של האחריות המוגבלת על ביצועי הרחוב של ארגז המנוע של Harley-Davidson: 12 חודשים/ללא הגבלת מרחק.
תוכן עניינים
טבלה 1. תוכן עניינים
עמוד
נושא
2
הכנה
2
הוצאת מנוע נוכחי
2
התקנת מנוע SE120ST
3
מפרט מנוע SE120ST
3
סבולת ייצור
4
מגבלות בלאי שירות
4
SE120ST צילינדרים
5
SE120ST בוכנות
8
חלקי שירות
דרישות התקנה
  • שמן מנוע סינתטי מומלץ: ‎Screamin' Eagle SYN3 ® 20W50 (מס' חלק 99824-03/00QT).
  • 2010 דגמי טיורינג: ההתקנה של ערכת SE High Capacity Compensator Kit (מק"ט 40100061) נדרשת להתקנת מנוע זה.
  • 2011-2013 דגמי טיורינג: התקנת ערכת פיצוי בקיבולת גבוהה Screamin' Eagle (חלק מס' 42200064A) נדרשת להתקנת מנוע זה.
  • נדרשת ערכת מצמד התומכת במינימום של 189,8 N·m (140 ft-lbs) מומנט. הארלי-דייווידסון ממליצה להתקין מצמד לחץ Screamin' Eagle (מק"ט 37000121) וקפיץ דיאפרגמה (מק"ט 37951-98).
  • יש צורך בערכת אטם פליטה Screamin' Eagle (מק"ט 17048-98).
  • מומלץ להצטייד במקרר שמן. עיינו בקטלוג הקמעונאי לחלקים ואביזרים או בפרק על חלקים ואביזרים של www.harley-davidson.com .
  • הורדה באמצעות Digital Technician. פנה לסוכן של Harley-Davidson.
  • עיינו במדריך הטיפולים למציאת הכלים המיוחדים הדרושים להתקנת ערכה זו.
אזהרה
הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הוראות זה מתייחס למידע במדריך השירות. מדריך שירות לאופנועים משנה/דגם זה נדרש להתקנה זו. ניתן לקבל מדריך זה בסוכנויות Harley-Davidson.
תכולת הערכה
ראה:
הכנה
1. מקמו את האופנוע על הגבהה מתאימה.
אזהרה
בעת הטיפול במערכת הדלק, אסור לעשן או לאפשר הימצאות להבה פתוחה או ניצוצות בסביבה. בנזין הוא חומר דליק ונפיץ מאוד, העלול לגרום למוות או פגיעה חמורה. (00330a)
אזהרה
כדי למנוע נתזי דלק, נקז אוויר ממערכת הדלק בלחץ גבוה לפני ניתוק צינור ההספקה. בנזין הוא חומר דליק ונפיץ מאוד, העלול לגרום למוות או פגיעה חמורה. (00275a)
2. עיינו במדריך הטיפולים כדי לבצע את השלבים הבאים:
a. הסר את המושב.
b. נקה ונתק את צינור אספקת הדלק.
אזהרה
כדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, הסר את הנתיך הראשי לפני שתמשיך. (00251b)
הערה
  • עבור כלי רכב המצוידים במערכת אבטחה עם אזעקה: כאשר מבטח fob נמצא בתחום ההפעלה, סובב את מתג ההצתה למצב ON (מחובר). עיין במדריך הטיפולים. שחרר את דריכת מערכת האבטחה. הסר מיד את הנתיך הראשי.
  • עבור כלי רכב שאינם מצוידים במערכת אבטחה עם אזעקה: עיין במדריך הטיפולים. הסר את הנתיך הראשי.
כל הדגמים:
  1. עיינו במדריך הטיפולים כדי לבצע את השלבים הבאים:
    1. הוציאו את קונסולת המכשיר (אם קיימת) ממיכל הדלק.
    2. הסר את מיכל הדלק.
  2. הרם את האופנוע.
הסרה
הוצאת מנוע נוכחי
  1. הוצאת מנוע מהשלדה. עיינו בסעיף מנוע של מדריך הטיפולים.
התקנת מנוע SE120ST
  1. לפני התקנת המנוע, ודאו כי אין פסולת או מזהמים במערכת השימון. שטפו את מיכל השמן בסוכנות של Harley-Davidson או על ידי טכנאי מוסמך.
  2. הוציאו את מכסי מעבר השמן או הפלגים בממשק שבין המנוע לממסר.
  3. עיינו בסעיף 'מנוע‘ במדריך הטיפולים. התקינו את המנוע על השלדה.
  4. 2010 דגמי טיורינג: התקן ערכת Screamin' Eagle High Capacity Compensator Kit (מק"ט 40100061, נרכש בנפרד), בהתאם להוראות ערכה זו. 2011-2013 דגמי טיורינג: התקן ערכת Screamin' Eagle High Capacity Compensator Kit (מק"ט 42200064A, נרכשה בנפרד) בהתאם להוראות ערכה זו.
  5. התקינו את גוף המצערת ומזרקי זרימה גבוהה לפי ההוראות ב ערכה זו.
סיום
3. התקן את מיכל הדלק. עיין במדריך הטיפולים.
4. התקן את הנתיך הראשי. עיין במדריך הטיפולים.
5. התקן את המושב. לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח. עיין במדריך הטיפולים.
התראה
יש לכייל מחדש את ה-ECM בעת התקנת ערכה זו. כיול לא נכון של ה-ECM עלול לגרום נזק חמור למנוע. (00399b)
6. הורידו את כיול ECM החדש בעת התקנת ערכה זו. עיינו בקטלוג של Screamin' Eagle Pro או פנו לסוכן Harley-Davidson.
7. התחילו והפעילו את המנוע. חזור מספר פעמים כדי לוודא פעולה תקינה.
פעולה
עיינו בפרק כללים לרכיבה ראשונה במדריך למשתמש לקבלת הוראות להפעלה ראשונה של הרכב.
תחזוקה
  1. עיינו בלוח הזמנים של התחזוקה במדריך הטיפולים של הרכב או במדריך למשתמש.
  2. עיינו בסעיף מנוע במדריך הטיפולים לקבלת מידע על נוהלי טיפול מתאימים.
מפרט מנוע SE120ST
הערה
הסעיפים הבאים מספקים מידע ייחודי שאינו זמין במדריך הטיפולים בסעיף המנוע עבור הפיקה הכפולה 103 ™ למנועי אלפא מפלטפורמות Touring.
טבלה 2. מנוע: Screamin' Eagle טווין קאם SE120ST
פריט
מפרט
יחס דחיסה
10.5:1
קדח
4.060 אינץ'
103.12 מ"מ
מהלך
4.625 אינץ'
117.48 מ"מ
נפח
119.75 אינץ‘ מעוקב
1962.39 סמ“ק
מערכת סיכה
עוקה יבשה בלחץ
עם מצנן שמן
סבולת ייצור
עיין במפרטי Twin Cam 103™ במדריך השירות לקבלת מפרט שאינו מוצג בטבלאות הבאות.
טבלה 3. ראשי צילינדר
פריט
אינץ'
מ“מ
מוביל שסתום בראש (מצב הדוק)
0.0020-0.0033
0.051-0.084
תושבת שסתום יניקה בראש (מצב הדוק)
0.004-0.0055
0.102-0.140
תושבת שסתום פליטה בראש (מצב הדוק)
0.004-0.0055
0.102-0.140
טבלה 4. שסתומים
פריט
אינץ'
מ“מ
התאמה במוביל (יניקה ופליטה)
0.0011-0.0029
0.028-0.074
רוחב תושבת
0.034-0.062
0.86-1.57
מידת הבליטה של הקנה מקדח ראש המנוע
1.990-2.024
50.55-51.41
טבלה 5. מפרטי קפיץ השסתום
פריט
לחץ
מידות
סגור
180 פאונד (79 ק"ג)
1.800 אינץ' (45.7 מ"מ)
פתיחה
500 פאונד (196 ק"ג)
1.177 אינץ' (29.9 מ"מ)
אורך חופשי
לא רלוונטי
2.210 אינץ' (56.1 מ"מ)
טבלה 6. בוכנות
בוכנה:
מרווח (באינצ‘ים)
התאמה בוכנה-לצילינדר (רופף)
0.0026-0.0036
התאמה של פין הבוכנה (משוחרר)
0.0003-0.0008
מרווח בקצה הטבעת העליונה
מרווח בקצה הטבעת השנייה
המרווח בפס של טבעת בקרת השמן
0.012-0.020
0.016-0.024
0.008-0.0028
המרווח בצד הטבעת העליונה
המרווח בצד הטבעת השנייה
המרווח בצד טבעת בקרת השמן
0.0010-0.0022
0.0010-0.0022
0.0003-0.0072
טבלה 7. מפרטי גל זיזים - 259E
יניקה
מפרט
פותח
19° BTDC
סוגר
47° ABDC
משך
246°
העלאת שסתום מרבית
0.579 אינץ'
הגבהת שסתום @ TDC
0.182 אינץ'
מערכת פליטה
מפרט
פותח
58° BBDC
סוגר
12° ATDC
משך
250°
העלאת שסתום מרבית
0.579 אינץ'
הגבהת שסתום @ TDC
0.155 אינץ'
Cam Timing @ 0.053 אינץ'. הרמת המסוט במעלות גל ארכובה
מגבלות בלאי שירות
השתמשו במגבלות הבלאי כמדריך להחלפת חלקים.
הערה
עיין במפרטי Twin-Cam 103™ במדריך השירות לקבלת מפרט שאינו מוצג בטבלאות הבאות
טבלה 8. צילינדרים
פריט
יש להחליף אם השחיקה עולה על
אינץ'
מ“מ
הפרש קוני
0.002
0.051
הפרש אובלי
0.002
0.051
עיוות משטחי הפנים של האטם או טבעת O: קצה עליון
0.006
0.152
עיוות משטחי הפנים של האטם או טבעת O: בסיס
0.004
0.102
טבלה 9. קדח צילינדר
פריט
יש להחליף אם השחיקה עולה על
אינץ'
מ“מ
רגיל
4.062
103.17
0.010 אינץ' מידה חדשה לאחר מדידה
4.072
103.43
טבלה 10. בוכנות
התאמה בוכנה-לצילינדר (רופף)
מגבלת בלאי (באינצ‘ים)
התאמה לצילינדר (רופף)
0.0061
התאמת פין בוכנה (רופף)
0.0011
מרווח בקצה הטבעת העליונה
מרווח בקצה הטבעת השנייה
המרווח בפס של טבעת בקרת השמן
0.030
0.034
0.038
המרווח בצד הטבעת העליונה
המרווח בצד הטבעת השנייה
המרווח בצד טבעת בקרת השמן
0.0030
0.0030
0.0079
SE120ST צילינדרים
הכנה
1. מקמו את האופנוע על הגבהה מתאימה.
אזהרה
בעת הטיפול במערכת הדלק, אסור לעשן או לאפשר הימצאות להבה פתוחה או ניצוצות בסביבה. בנזין הוא חומר דליק ונפיץ מאוד, העלול לגרום למוות או פגיעה חמורה. (00330a)
אזהרה
כדי למנוע נתזי דלק, נקז אוויר ממערכת הדלק בלחץ גבוה לפני ניתוק צינור ההספקה. בנזין הוא חומר דליק ונפיץ מאוד, העלול לגרום למוות או פגיעה חמורה. (00275a)
2. עיינו במדריך הטיפולים כדי לבצע את השלבים הבאים:
a. הסר את המושב.
b. נקה ונתק את צינור אספקת הדלק.
אזהרה
כדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, הסר את הנתיך הראשי לפני שתמשיך. (00251b)
הערה
  • עבור כלי רכב המצוידים במערכת אבטחה עם אזעקה: כאשר מבטח fob נמצא בתחום ההפעלה, סובב את מתג ההצתה למצב ON (מחובר). עיין במדריך הטיפולים. שחרר את דריכת מערכת האבטחה. הסר מיד את הנתיך הראשי.
  • עבור כלי רכב שאינם מצוידים במערכת אבטחה עם אזעקה: עיין במדריך הטיפולים. הסר את הנתיך הראשי.
כל הדגמים:
  1. עיינו במדריך הטיפולים כדי לבצע את השלבים הבאים:
    1. הוציאו את קונסולת המכשיר (אם קיימת) ממיכל הדלק.
    2. הסר את מיכל הדלק.
  2. הרם את האופנוע.
הסר רכיבי מנוע
  1. עיין במדריך הטיפולים. הסר מכלול קיים של מנקה אוויר.
  2. הסר את מערכת הפליטה הנוכחית לפי מדריך הטיפולים.
  3. פרק את הקצה העליון של המנוע. עיין בפרקי המנוע במדריך הטיפולים.
התקנת רכיבי ראש המנוע
הערה
  • ראה איור 1 . אטם בסיס הצילינדר (1) ואטם ראש הצילינדר (2) במידה 103 mm (4.060 in) מבטלים את הצורך בהתקנה של טבעות O. אל תשתמש בטבעות O על התותבים או מתאמי האוגן (ספיגוט) של הצילינדר.
  • בעת התקנת אטם חדש לבסיס הצילינדר (1), התקן כשהצד הבולט כלפי מטה והצד השקוע כלפי מעלה.
1. עיין במדריך הטיפולים. הרכב את המנוע עם השינוי הבא:
a. הרכב את ראש המנוע בעזרת אטמי הבסיס והראש מהערכה. עיינו בסעיף מנוע של מדריך הטיפולים.
1אטם, בסיס צילינדר
2אטם, ראש צילינדר
תרשים 1. אטמי צילינדר
הרכבה סופית
2. התקן את מיכל הדלק. עיין במדריך הטיפולים.
3. התקן את הנתיך הראשי. עיין במדריך הטיפולים.
4. התקן את המושב. לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח. עיין במדריך הטיפולים.
SE120ST בוכנות
עיינו בסעיף מנוע של מדריך הטיפולים.
התקנת בוכנה
אזהרה
כדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, נתק תחילה את כבל המצבר השלילי (-) לפני שתמשיך. (00307a)
אזהרה
נתק תחילה את כבל הסוללה השלילי (-). אם הכבל החיובי (+) נוגע בהארקה כאשר הכבל השלילי (-) מחובר, עלולים להיווצר ניצוצות אשר יגרמו להתפוצצות המצבר, וכתוצאה מכך לגרום למוות או פגיעה חמורה. (00049a)
1. עיין במדריך הטיפולים. הסר את המושב. נתק את שני כבלי המצבר, ראשית את הכבל השלילי. שמור את כל אביזרי ההרכבה של המושב.
אזהרה
בעת הטיפול במערכת הדלק, אסור לעשן או לאפשר הימצאות להבה פתוחה או ניצוצות בסביבה. בנזין הוא חומר דליק ונפיץ מאוד, העלול לגרום למוות או פגיעה חמורה. (00330a)
2. עיין בנושא "מנוע: הפשטת אביזרים מהמנוע לצורך טיפול" ובנושא "שיפוץ ראש מנוע, הרכבה" במדריך הטיפולים למידע על הנהלים להסרת ראש הצילינדר, הצילינדר והבוכנה.
3. פעל לפי הנהלים המפורטים בנושא "מנוע: תיקון וטיפול בתת-מכלול, ראש מנוע/צילינדר/מוט חיבור עליון" במדריך הטיפולים למידע על אופן הבדיקה של החלקים.
4. עיין בנושא "מנוע: תיקון וטיפול בתת-מכלול, צילינדר" במדריך הטיפולים להוראות על אופן הקידוח והליטוש.
הערה
  • התקן את הטבעת העליונה (שפה מעוגלת) ואת הטבעת השנייה (שפה משופעת עם חריץ מסוג Napier) כשהסימון N פונה כלפי מעלה. ניתן להתקין את טבעות השמן בכל כיוון בלי קשר למיקום הפס.
  • אטמי בסיס הצילינדר 103 mm (4.060 in) ואטמי ראש הצילינדר הכלולים בערכה מבטלים את הצורך באורינגים (מק"ט 11273). אל תשתמש בטבעות O על התותבים או מתאמי האוגן (ספיגוט) של הצילינדר.
  • בעת התקנת אטם חדש לבסיס הצילינדר, התקן כשהצד הבולט כלפי מטה והצד השקוע כלפי מעלה.
הערה
בדיקת מרווח התאמת הבוכנה לצילינדר במיקום זה טבלה 11 תיעשה לייחוס.
1רוחב בוכנה
2אזור המדידה
תרשים 2. מידות הבוכנה
5. See Figure 2. מדוד את רוחב הבוכנה (1), 90 מעלות אופקית משני צידי חור פין הבוכנה ו-1.275 אינץ' (32.385 מ"מ) למטה משטח הדק (העליון) של הבוכנה (2). ראה טבלה 11 למידע על מרווח התאמת הבוכנה לצילינדר במיקום זה.
6. הבוכנות בערכה זו מיועדות ספציפית לצד הקדמי או האחורי. התקן את הבוכנה המסומנת במילה FRONT (קדמי) בצילינדר הקדמי כשהחץ מצביע לכיוון הצד הקדמי של המנוע. התקן את הבוכנה המסומנת במילה REAR (אחורי) בצילינדר האחורי כשהחץ מצביע לכיוון הצד הקדמי של המנוע.
7. עיין בנושא "מנוע: שיפוץ ראש מנוע, הרכבה" במדריך הטיפולים למידע על נוהלי ההתקנה של הבוכנה, הצילינדר וראש הצילינדר.
טבלה 11. מפרטים
בוכנה:
מרווח (באינצ‘ים)
התאמה בוכנה-לצילינדר (רופף)
0.0026-0.0036
התאמה של פין הבוכנה (משוחרר)
0.0003-0.0008
מרווח בקצה הטבעת העליונה
מרווח בקצה הטבעת השנייה
המרווח בפס של טבעת בקרת השמן
0.012-0.020
0.016-0.024
0.008-0.0028
המרווח בצד הטבעת העליונה
המרווח בצד הטבעת השנייה
המרווח בצד טבעת בקרת השמן
0.0010-0.0022
0.0010-0.0022
0.0003-0.0072
טבלה 12. מגבלות בלאי שירות
התאמה בוכנה-לצילינדר (רופף)
מגבלת בלאי (באינצ‘ים)
התאמה לצילינדר (רופף)
0.0061
התאמת פין בוכנה (רופף)
0.0011
מרווח בקצה הטבעת העליונה
מרווח בקצה הטבעת השנייה
המרווח בפס של טבעת בקרת השמן
0.030
0.034
0.038
המרווח בצד הטבעת העליונה
המרווח בצד הטבעת השנייה
המרווח בצד טבעת בקרת השמן
0.0030
0.0030
0.0079
כלי להתקנת טבעת נעילה (טבעת סגר) של פין בוכנה (HD-34623-C)
הערה
המרווח בטבעת הסגר חייב להימצא במיקום הפונה ישירות מעלה או ישירות מטה בעת התקנתו.
8. ראה איור 3 . הכנס את הצד הפתוח של טבעת הסגר (1) לתוך המגרעת (2) בחריץ (3) סביב פתח מעבר פין הבוכנה כך שהמרווח יימצא במיקום הפונה ישירות מעלה או ישירות מטה בעת התקנתו.
1תפס טבעתי
2חריץ
3חריץ
תרשים 3. טבעת סגר ובוכנה
1כיוון האגודל
2התפס הטבעתי יושב ברמה של 85%
תרשים 4. התקן את טבעת הסגר
9. ראה איור 4 . שים את האגודל (1) במיקום המתואר. לחץ בחוזקה עד ש-85% בערך מהתפס הטבעתי (2) ישב בחריץ.
10. אל תשרוט או את הבוכנה או תשאיר בה סימן. השתמש במברג בעל ראש שטוח קטן כדי לדחוק את יתרת טבעת העצר לחלק הנותר של החריץ. חזור על הפעולה בשאר טבעות הסגר.
הערה
ודא שטבעת העצר של הבוכנה הוכנסה במלואה, אחרת ייגרם נזק למנוע.
11. עיין בנושא "מנוע: הרכבת המנוע לאחר הפשטת אביזרים" במדריך הטיפולים למידע על נוהלי ההרכבה הסופית.
חלקי שירות

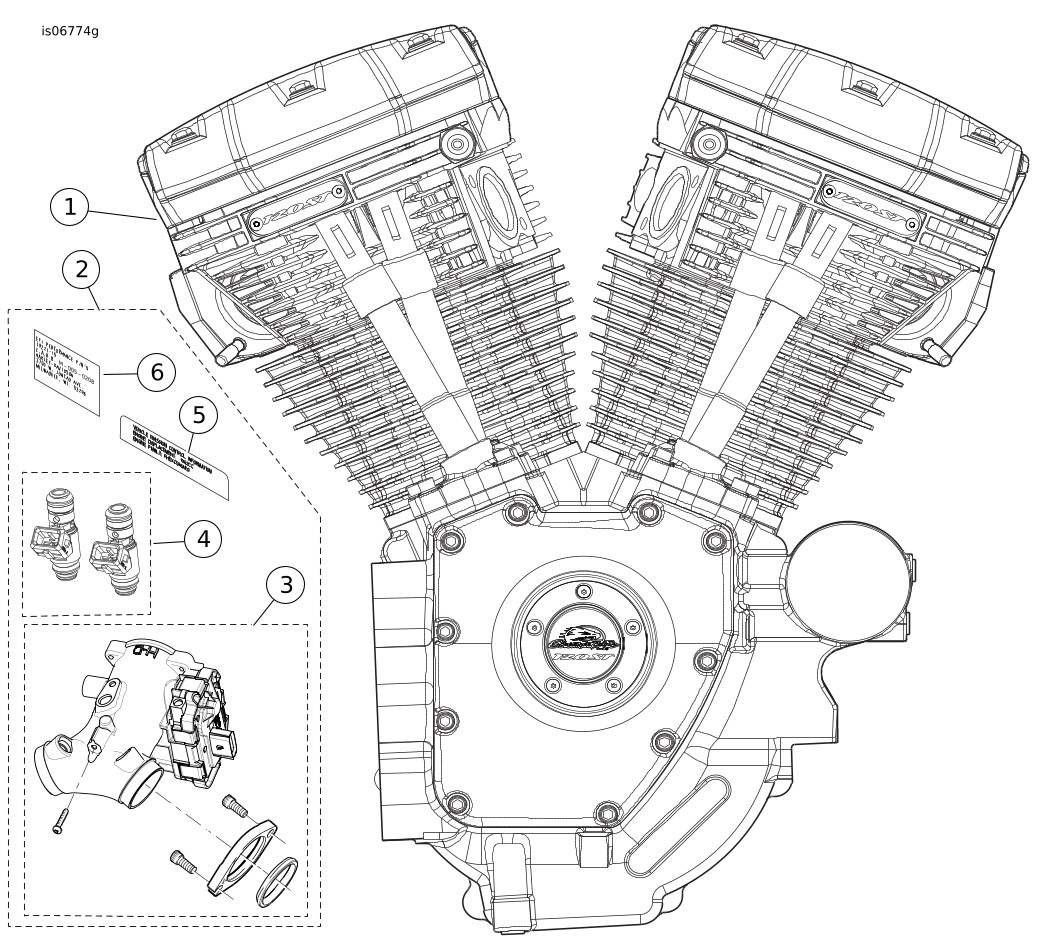

תרשים 5. הרכבת מנוע, Screamin' Eagle מנוע ארגז 120ST הושלמה
טבלה 13. חלקי שירות, מנוע ארגז Screamin' Eagle 120ST
פריט
תיאור (כמות)
מספר חלק
1
הרכבת מנוע, הושלמה
19221-15
2
מודול אינדוקציה וערכת חומרה (כולל פריטים 3-6)
לא נמכר בנפרד
3
  • ערכת גוף מצערת, Screamin' Eagle 58 מ"מ
27713-08
4
  • ערכת הזרקה בזרימה גבוהה של Screamin' Eagle
27796-08
5
  • תווית פליטה חלקית (משפחת מנועים GHDXC1.96AEG) (נדרשת בדגמי 2016 בלבד)
לא נמכר בנפרד
  • תווית פליטה חלקית (משפחת מנועים FHDXC1.96AEG) (נדרשת בדגמי 2015 בלבד)
לא נמכר בנפרד
6
  • תווית מידע מוצר חדשה, "M-005-0220" (נדרשת בדגמי 2016 בלבד)
לא נמכר בנפרד
  • תווית מידע מוצר חדשה, "M-005-0208" (נדרשת בדגמי 2015 בלבד)
לא נמכר בנפרד
  • תווית מידע חדש על המוצר, "D-338-81" (נדרשת בדגמי 2010-2014 בלבד)
לא נמכר בנפרד
חלקי שירות

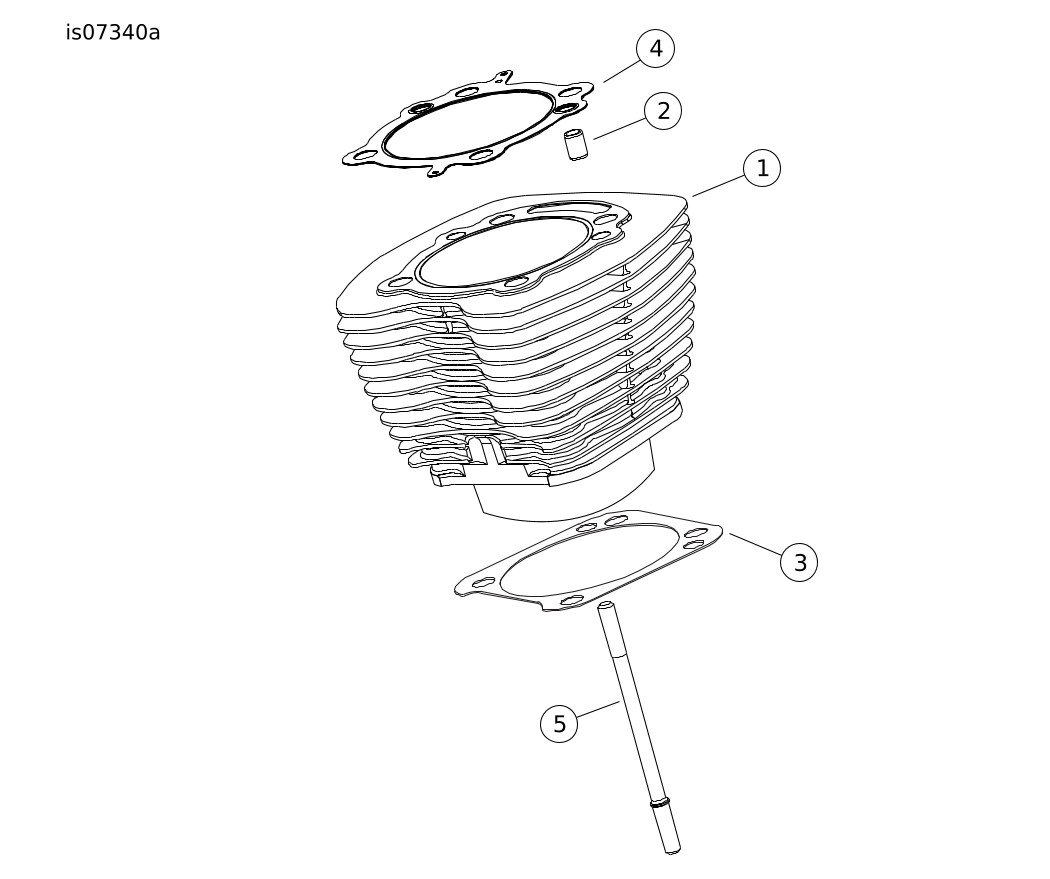

תרשים 6. SE120ST צילינדרים של מנוע ארגז Screamin' Eagle
טבלה 14. חלקי שירות, צילינדרים למנוע ארגז SE120ST Screamin' Eagle
פריט
תיאור (כמות)
מספר חלק
1
ערכת צילינדר SE, 4.060 אינץ' (שחור). כולל צילינדרים קדמיים ואחוריים, פריטים 2-4,
בורג משושה עם אוגן (מס' חלק 1105) ודסקית אטימה (מס' חלק 1086A).
16550-04C
2
  • פין הקבלה, טבעת (4)
16595-99A
3
  • אטם, בסיס צילינדר (2)
16736-04A
4
  • אטם, ראש צילינדר (2)
16104-04
5
חף, צילינדר (8)
16834-99A
6
ערכת אטם, שיפוץ מנוע (לא מוצג).
אינו כולל אטם ראש צילינדר, אטם בסיס או אוטמי קנה השסתום.
17053-99C
7
ערכת אטם, קצה עליון (לא מוצג)
אינו כולל אטם ראש צילינדר, אטם בסיס או אוטמי קנה השסתום.
17052-99C
חלקי שירות
תרשים 7. SE120ST ראשי צילינדר ושסתומים של מנוע ארגז Screamin' Eagle
חלקי שירות
טבלה 15. חלקי שירות, SE120ST ראשי צילינדרים ושסתומים למנוע ארגז Screamin' Eagle
ערכה
פריט
תיאור (כמות)
מספר חלק
ערכה 19221-15
(מנוע ארגז)
1
מכלול ראש צילינדר, אחורי (נכללים פריטים 2-13)
מכלול ראש צילינדר, קדמי (נכללים פריטים 2-13)
(הערה: הראשים מסופקים עם מדליוני "120R" מותקנים. החלף ב
מדליוני "120ST" (פריט 12) וברגים (פריט 13), נרכש בנפרד.)
17444-10
17443-10
2
  • ראש צילינדר (בעיבוד שבבי, כשפריטים 11, B, ‏C, ‏D ו-E מותקנים)
לא נמכר בנפרד
3
  • צווארון, שסתום קפיץ עליון (4). כלול גם עם פריט "A".
18213-10
4
  • טבעת, קפיץ שסתום, תחתונה (4). נכלל עם פריט "A".
לא נמכר בנפרד
5
  • יתד, פתח צינור הפליטה (4)
16715-83
6
  • שסתום יניקה (2)
18190-08
7
  • שסתום פליטה (2)
18183-03
8
  • אטם, שסתום (4)
18046-98
9
  • יחידת קפיץ שסתום (4). נכלל עם פריט "A".
לא נמכר בנפרד
10
  • נעילה, טבעת שסתום (8). כלול גם עם פריט "A".
18240-98
11
  • שחרור דחיסה אוטומטי (2)
28861-07A
12
  • מדליון, "120ST" (2)
14100436
13
  • בורג, ראש כפתור, Torx )4(
25800017
14
בורג, תבריג פנימי, באורך 81 mm (3.19 in) (4)
16478-85A
15
בורג, תבריג פנימי, באורך 48 mm (1.88 in) (4)
16480-92A
16
בית פינים, שני פינים
72009-05
17
אטם חוט, ‎16-20 AWG ‏(4)
72011-05
18
מצת, Screamin' Eagle ‏(2) (לא מוצג)
32186-10
ערכת שירות:
A
ערכת קפיצי שסתום, Screamin' Eagle (כולל פריטים 3, 4, 9, 10)
18281-02A
החלקים הבאים של Screamin' Eagle זמינים בנפרד:
B
תושבת שסתום, יניקה
18191-08
C
תושבת שסתום, פליטה
18048-98A
D
מוביל שסתום, יניקה (לטיפול)
  • (+ 0.003 אינץ')
18158-05
  • (+ 0.001 אינץ')
18154-05
E
מוביל שסתום, פליטה (לטיפול)
  • (+ 0.003 אינץ')
18157-05
  • (+ 0.002 אינץ')
18155-05
  • (+ 0.001 אינץ')
18153-05
חלקי שירות
תרשים 8. SE120ST Screamin' Eagle מנוע ארגז זרועות נדנד ומוטות דחיפים
חלקי שירות
טבלה 16. חלקי שירות, SE120ST Screamin' Eagle מנוע ארגז זרועות נדנד ומוטות דחיפים
פריט
תיאור (כמות)
מספר חלק
1
בורג, עם ראש משושה ואוגן, ‎5/16-18 ‏x 63,5 mm (2½ in), חוזק 8 עם ציפוי נעילה (8)
1039
2
בורג, ראש משושה פנימי/חיצוני עם אוגן, ‎5/16-18 ‏x 25,4 mm (1 in), עם ציפוי נעילה (6)
3692A
3
בורג, ראש משושה פנימי/חיצוני עם אוגן, ‎5/16-18 ‏x 44,4 mm (1½ in), עם ציפוי נעילה (10)
3693A
4
בורג, ראש משושה SEMS עם אוגן, ‎5/16-18 ‏x 31,8 mm (1½ in), עם ציפוי נעילה (8)
3736B
5
בורג, ראש משושה עם אוגן, ‎1/4-20 ‏x 42,9 mm (1½ in), חוזק 8, עם ציפוי נעילה, (4)
4400
6
בורג עם ראש, אלן, דסקית שטופלה בחום, 1/4-20 x 25,4 mm (1 in), עם ציפוי נעילה (6)
4741A
7
דסקית, בעובי 0,79 mm (0 in) (4)
6762B
8*
טבעת O, כיסוי מוט דחיף, קוטר פנימי 17 mm (½ in), חום (4)
11132A
9*
טבעת O, כיסוי מוט דחיף, קוטר פנימי 22 mm (1 in), חום (4)
11145A
10*
טבעת O, קוטר פנימי 15,5 mm (½ in), שחור (2)
11270
11*
טבעת O, קוטר פנימי 17 mm (½ in), צהוב (4)
11293
12
אטם, בית נדנד (2)
16719-99B
13
ערכת אטם, טיפול בגל זיזים (כוללת את הפריטים המסומנים בסימן "*")
17045-99D
14
זרוע נדנד (צד קדמי של יניקה, צד אחורי של פליטה) עם תותבים (2)
17360-83A
15
זרוע נדנד (צד אחורי של יניקה, צד קדמי של פליטה) עם תותבים (2)
17375-83A
16*
אטם, מכסה נדנד (2)
17386-99A
17
תותב, זרוע נדנד (8)
17429-91
18
מכסה נדנד, (כרום) (2)
17572-99
19
בית נדנד, (כרום) (2)
17578-10
20
מכסה מרים שסתום, קדמי (כרום)
מכסה מרים שסתום, אחורי (כרום)
17964-99
17966-99
21
תושבת, זרוע נדנד (2)
17594-99
22*
מכלול נשם (2)
17025-03A
23
גל, זרוע נדנד (4)
17611-83
24
מוט דחיף, אגזוז, 26,8 cm (10½ in) ארוך, עם שני פסים שחורים בכל קצה (2)
מוט דחיף, יניקה, 26,5 cm (10½ in) ארוך, ללא פסים (2)
17922-99
17923-99
25
כיסוי, מוט דחיף תחתון (4)
17939-99
26
קיבוע, כיסוי מוט דחיף תומך (4)
17945-36B
27
קפיץ, כיסוי מוט דחיף (4)
17947-36
28
כיסוי, מוט דחיף, חלק עליון (4)
17948-99
29
שוער, כיסוי מוט דחיף (4)
17968-99
30
פין, למניעת סיבוב (2)
18535-99
31
ערכת הרמה הידראולית (כוללת ארבעה מרימים)
18572-13
32*
אטם, מכסה מרים (2)
18635-99B
33
מכלול סנן, נשם (2)
26500002
חלקי שירות
תרשים 9. SE120ST Screamin' Eagle מנוע ארגז בוכנות וגלגל תנופה
טבלה 17. חלקי שירות, SE120ST Screamin' Eagle מנוע ארגז בוכנות וגלגל תנופה
פריט
תיאור (כמות)
מספר חלק
1
טבעת נעילה
11177A
2
סט טבעת בוכנה, תקני (2)
סט טבעות בוכנה, מידה חדשה לאחר מדידה 0,254 mm (0 in) ‏(2)
22526-10
22529-10
3
ערכת בוכנה, קדמית ואחורית, עם ערכות טבעת, סיכת בוכנה וטבעות נעילה, תקנית
ערכת בוכנה, קדמית ואחורית, עם ערכות טבעת, סיכת בוכנה וטבעות נעילה, מידה חדשה לאחר מדידה 0,254 mm (0 in)
22574-10
22576-10
4
טבעת נעילה, פין בוכנה (4)
22097-99
5
פין בוכנה (2)
22310-10
6
ערכת מכלול גלגל תנופה
23893-10A
חלקי שירות

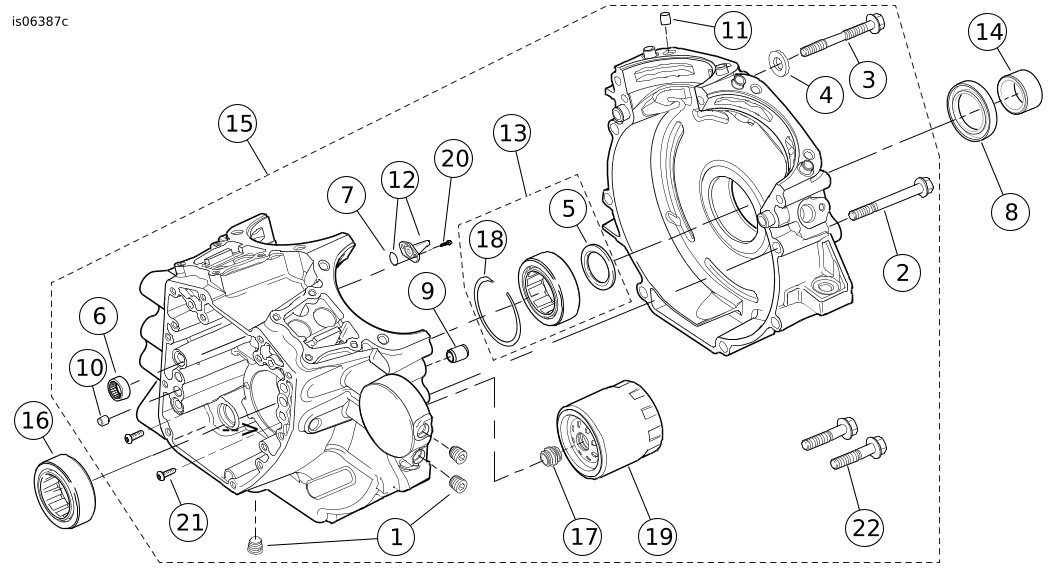

תרשים 10. SE120ST Screamin' Eagle מנוע ארגז ארכובה, מסנן שמן מנוע ומקרר
טבלה 18. חלקי שירות, SE120ST Screamin' Eagle מנוע ארגז, ארכובה, מסנן שמן מנוע ומקרר
פריט
תיאור (כמות)
מספר חלק
1
פקק (3)
765
2
בורג, ראש משושה אם אוגן, באורך 5/16-18 x 76 mm (3 in) (8)
895
3
בורג, עליון מרכזי של בית גל ארכובה
1105
4
דסקית אטימה
1086A
5
דיסקית, 31,8 mm (1½ in) X ID 46,4 mm (2 in) X OD, 3,18 mm (0 in) עבה (2)
8972
6
ערכת מסב מחטים, גל זיזים (2) (כל ערכה כוללת שני מכלולי מסב)
24018-10
7
טבעת O (2)
10930
8
אטם שמן
12068
9
פין הכוונה, קוטר 14,158 mm (½ in) x אורך 19 mm (½ in) (2)
16574-99A
10
פין הכוונה, קוטר 9,525 mm (½ in) x אורך 10,16 mm (½ in) (2)
16589-99A
11
פין הכוונה, קוטר 11,074 mm (½ in) x אורך 15,5 mm (½ in) (4)
16595-99A
12
נחיר קירור הבוכנה (2) (כולל פריט 7)
22315-06A
13
ערכת מסב, צד שמאל (נכללים פריט 5, פריט 16, פריט 18 ומסילת המסב הפנימית)
24004-03B
14
תותב מרווח, גל גלגל השרשרת
24009-06
15
סט ארכובה (שחור) (כולל פריטים 1, 2, 3, 4, 6, 7, 9, 10, 11, 12, 13, 16, 17, 18, 19, 20, 21 ו-22)
24400057
16
מיסב, ראשי (2). אחד כלול בסעיף 13.
24605-07
17
מתאם, מסנן שמן
26352-95A
18
טבעת נעילה
35114-02
19
מסנן שמן (כרום)
63798-99A
20
בורג, ראש TORX®, 8-32 באורך 9,5 mm (½ in) (4)
68042-99
21
בורג, אחיזת מסב, ראש כפתור TORX®, ‎1/4-20 באורך 11,1 mm (½ in) (2)
703B
22
בורג, ראש משושה עם אוגן, עם דסקית, ‎3/8-16 ‏x 40,4 mm (1½ in), חוזק 8, עם ציפוי נעילה, (2)
3983
חלקי שירות

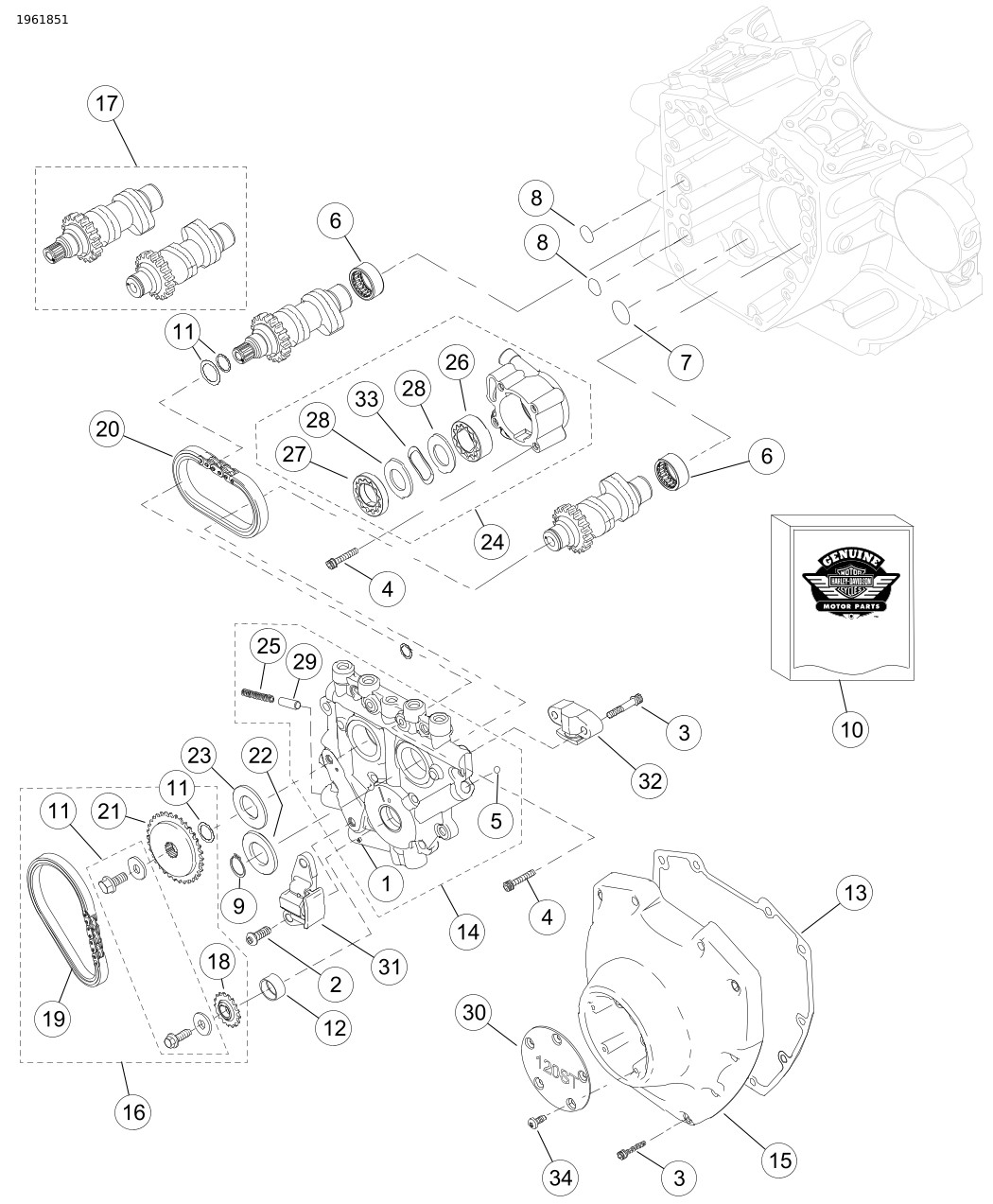

תרשים 11. SE120ST גל זיזים של מנוע ארגז Screamin' Eagle וכיסוי גל זיזים
חלקי שירות
טבלה 19. חלקי שירות, SE120ST גל זיזים של מנוע ארגז Screamin' Eagle וכיסוי גל זיזים
פריט
תיאור (כמות)
מספר חלק
1
סיכת גליל
601
2
בורג, מותחן לשרשרת גל זיזים ראשי (2)
942
3
בורג, כיסוי פקה, 1/4-20 x 31,8 mm (1½ in) ארוך, דרגה 8, מסורג, עם תיקון נעילה (10)
בורג, מותחן פקה משני, 1/4-20 x 1.25 אינץ' אורך, דרגה 8, מסורג, עם תיקון נעילה (2)
4740A
4740A
4
בורג, ראש שקע, 1/4-20 x 25,4 mm (1 in) אורך, עם תיקון נעילה (8)
4741A
5
כַּדּוּר
8873
6
ערכת מסב מחטים, גל זיזים (2) (כל ערכה כוללת שני מכלולי מסב)
24018-10
7
טבעת O, קוטר פנימי 17 mm (½ in), צהוב
11293
8
טבעת O, קוטר פנימי 9,2 mm (½ in), חום (2)
11301
9
טבעת נעילה
11461
10
ערכת אטם, שירות פקה (מכיל פריטים המסומנים "*" בטבלה זו ובטבלה 17)
17045-99D
11
ערכת החזקה של גלגל השרשרת והפיקה
91800088
12
תותב, גל ארכובה
25344-99
13
אטם, כיסוי cam
25244-99A
14
מכלול לוח תמיכת פקה (כולל פריטים 1, 5, 25 ו -29)
25355-06A
15
כיסוי גל זיזים, (כרום)
25369-01B
16
שרשרת גל זיזים וערכת הידוק (כולל פריטים 11, 18, 19 ו-21)
25585-06
17
ערכת גל זיזים, קדמית ואחורית, SE259E
25482-10
18
גלגל שרשרת, להנעת גל זיזים (על גל הארכובה), ‎17 T
25673-06
19
שרשרת, הנעת גל זיזים ראשי
25675-06
20
שרשרת, הנעת גל זיזים משני
25683-06
21
גלגל שרשרת, הנעת גל זיזים, ‎34 T
25728-06
22
תותב מרווח, מיקום גלגל שרשרת ההנעה של גל הזיזים בעובי 2,54 mm (0 in)
25729-06
23
ספייסר, יישור הפיקה עם גלגל השרשרת, 2,54 mm (0 in) עבה (השימוש כנדרש)
ספייסר, יישור הפיקה עם גלגל השרשרת, 2,79 mm (0 in) עבה (השימוש כנדרש)
ספייסר, יישור הפיקה עם גלגל השרשרת, 3,05 mm (0 in) עבה (השימוש כנדרש)
ספייסר, יישור הפיקה עם גלגל השרשרת, 3,3 mm (0 in) עבה (השימוש כנדרש)
ספייסר, יישור הפיקה עם גלגל השרשרת, 3,56 mm (0 in) עבה (השימוש כנדרש)
ספייסר, יישור הפיקה עם גלגל השרשרת, 3,81 mm (0 in) עבה (השימוש כנדרש)
25729-06
25731-06
25734-06
25736-06
25737-06
25738-06
24
מכלול משאבת שמן (כולל פריטים 26-28, 33)
26037-06
25
קפיץ, שסתום שחרור
26210-99
26
מכלול גרוטור, עם החזרת שמן מבית גל הארכובה למיכל השמן
26278-06
27
מכלול גרוטור, בלחץ
26281-06
28
לוחית המפריד, גרוטור (2)
26282-06
29
שסתום שחרור, משאבת שמן
26400-82B
30
כיסוי, טיימר, "120ST"
14100437
31
מותחן שרשרת, שרשרת גל זיזים ראשי
39968-06
32
מותחן שרשרת, שרשרת גל זיזים משני
39969-06
33
קפיץ, מפריד
40323-00
34
בורג, ראש TORX, 8-32 x 9,5 mm (½ in) ארוך (5)
68042-99
