SCREAMIN’ EAGLE PRO TC 103 (96 BIS 103 IN³) STAGE 4-SATZ
J048012025-01-23
ALLGEMEINES
Satz-Nummer
27516-08F (Schwarz)
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.
Zusätzlich benötigte Teile
Für diesen Satz ist der separate Kauf eines SE-Luftfiltersatzes erforderlich, der mit dem enthaltenen 58-mm-Drosselklappengehäuse kompatibel ist. Für verfügbare Sätze siehe den SE Pro-Katalog.
Für dieses Kit ist auch der separate Kauf des Nockenantrieb-Sicherungs-Kits (91800088) und des Nockenwellen-Service-Kits (17045-99C) erforderlich, die beim Harley-Davidson Händler erhältlich sind.
Siehe entsprechende Abschnitte im Werkstatthandbuch für die Spezialwerkzeuge, die für den Einbau dieses Kits erforderlich sind.
Zum korrekten Einbau dieses Satzes ist auch eine Neukalibrierung des ECM erforderlich. Ein Harley-Davidson Händler hat weitere Informationen dazu.
WARNUNGDie Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Motorradmodell erforderlich; dieses ist bei einem Harley-Davidson Händler erhältlich.
Inhalt des Satzes
HINWEIS
Dieser Satz ist nur für Hochleistungs- oder Motorsportanwendungen vorgesehen. Er ist weder für den Verkauf noch für die Verwendung an schadstoffgeregelten Kraftfahrzeugen zugelassen. Durch diesen Satz kann die eingeschränkte Fahrzeuggarantie reduziert oder aufgehoben werden. Die Leistung steigernde Motorteile sollten nur von erfahrenen Motorradfahrern genutzt werden.
AUSBAU
Für Service vorbereiten
| 1. | Das Motorrad auf einer geeigneten Hebebühne platzieren. HINWEIS Wenn das Motorrad mit einem Harley-Davidson Smart-Sicherheitssystem ausgerüstet ist, ist in der Betriebsanleitung nachzuschlagen, wie das System entschärft wird. | |
| 2. | Den Sitz ausbauen. Siehe Werkstatthandbuch. | |
| WARNUNG Bei der Wartung der Kraftstoffanlage nicht rauchen und offene Flammen sowie Funken vermeiden. Benzin ist äußerst leicht entflammbar und hochexplosiv, was zu schweren oder tödlichen Verletzungen führen kann. (00330a) | ||
| 3. | Den Kraftstofftank nach den Anweisungen im Werkstatthandbuch ausbauen. | |
| 4. | Die Hauptsicherung ausbauen. Siehe Werkstatthandbuch. |
Motorkomponenten ausbauen
- Die vorhandene Luftfilter-Baugruppe ausbauen. Siehe AUSBAU DES LUFTFILTERS im Werkstatthandbuch.
- Die vorhandene Abgasanlage ausbauen. Siehe AUSBAU DER ABGASANLAGE im Werkstatthandbuch.
- Den Zylinder und Zylinderkopf sowie die Baugruppe Nockenscheibe zerlegen. In den entsprechenden Teilen des Abschnitts MOTOR im Werkstatthandbuch nachschlagen.
- Die vorhandene Kupplungstellerfeder ausbauen Siehe AUSBAU DER KUPPLUNG im Werkstatthandbuch.
INSTALLATION
Motor und Kupplungskomponenten einbauen
- Siehe Abbildung 3 >. Die Nadellager (5) der Nockenwelle untersuchen und gegebenenfalls austauschen.
- Siehe Abbildung 1 bis Abbildung 3 . Die Nocken auf der Nockenscheibe, die Leistungszylinderköpfe und den Zylinder und Zylinderkopf mit Teilen aus dem Satz zusammenbauen. In den entsprechenden Teilen des Abschnitts MOTOR im Werkstatthandbuch nachschlagen.
- Das Drosselklappengehäuse und die Einspritzventile aus dem Satz mit der Original-Kraftstoffleitung und dem Original-Kraftstoffverteilerrohr zusammenbauen. Siehe die Anweisungen im enthaltenen Drosselklappengehäuse-Satz.
- Die Baugruppe Drosselklappengehäuse unter Verwendung der im Drosselklappengehäuse-Satz enthaltenen Ansaugflansche und -dichtungen einbauen. Siehe die Anweisungen im enthaltenen Drosselklappengehäuse-Satz.
- Die Kupplungstellerfeder aus dem Satz einbauen. Siehe EINBAU DER KUPPLUNG im Werkstatthandbuch.
- Die Abgasanlage einbauen. Siehe EINBAU DER AUSPUFFANLAGE im Werkstatthandbuch.
- Die Luftfilterbaugruppe einbauen. Siehe EINBAU DES LUFTFILTERS im Werkstatthandbuch.
Endgültiger Zusammenbau
| 1. | Die Hauptsicherung einbauen. Siehe Werkstatthandbuch. | |
| 2. | Kraftstofftank einbauen. Siehe Werkstatthandbuch. | |
| 3. | Den Sitz einbauen. Nach dem Einbau den Sitz nach oben ziehen, um sicherzustellen, dass er fest sitzt. Siehe Werkstatthandbuch. | |
HINWEIS Beim Einbau dieses Satzes muss das ECM neu kalibriert werden. Wenn das ECM anschließend nicht korrekt kalibriert wird, kann es zu schweren Motorschäden kommen. (00399b) | ||
| 4. | Das ECM nachkalibrieren. Ein Harley-Davidson Händler hat weitere Informationen dazu. | |
| 5. | Den Motor anlassen und laufen lassen. Dies mehrmals wiederholen, um die ordnungsgemäße Funktion zu überprüfen. |
Funktionsweise
Siehe EINFAHRREGELN in der Betriebsanleitung für Anweisungen zum Einfahren des Motorrades.
ERSATZTEILE
Abbildung 1. Ersatzteile: Screamin’ Eagle Pro TC 1690 cm³ (103 in³) Stage 4-Satz
Tabelle 1. Ersatzteiltabelle: Screamin’ Eagle PRO TC 1690 cm³ (103 in³) Stage 4-Satz
Teil | Beschreibung (Menge) | Teilenummer | Teil | Beschreibung (Menge) | Teilenummer | |
|---|---|---|---|---|---|---|
1 | 3,875 in Zylinder-Baugruppe (schwarz) (2) | 16547-99 | 7 | O-Ring, Zylindersockel | 11256 | |
2 | Kolben (2) | Nicht einzeln erhältlich | 8 | Baugruppe Zylinderkopf, vorne (schwarz) | 17067-08A | |
3 | Kolbenringsatz (2) | 22457-03 | 9 | Baugruppe Zylinderkopf, hinten (schwarz) | 17065-08A | |
4 | Kolbenbolzen (2) | 22455-03 | 10 | Automatischer Kompressionsentlastungsstopfen (ACR) | 16648-08A | |
5 | Kolbenbolzensicherungsring (4) | 22456-03 | Anmerkungen: Das Kolben-Kit (22137-08) enthält die Teile 2 bis 5. Für die Komponenten der Baugruppe Zylinderkopf (8, 9) siehe die Einbauanleitung J04792. | |||
6 | Dichtung, Zylinderkopf (2) | 16787-99 | ||||

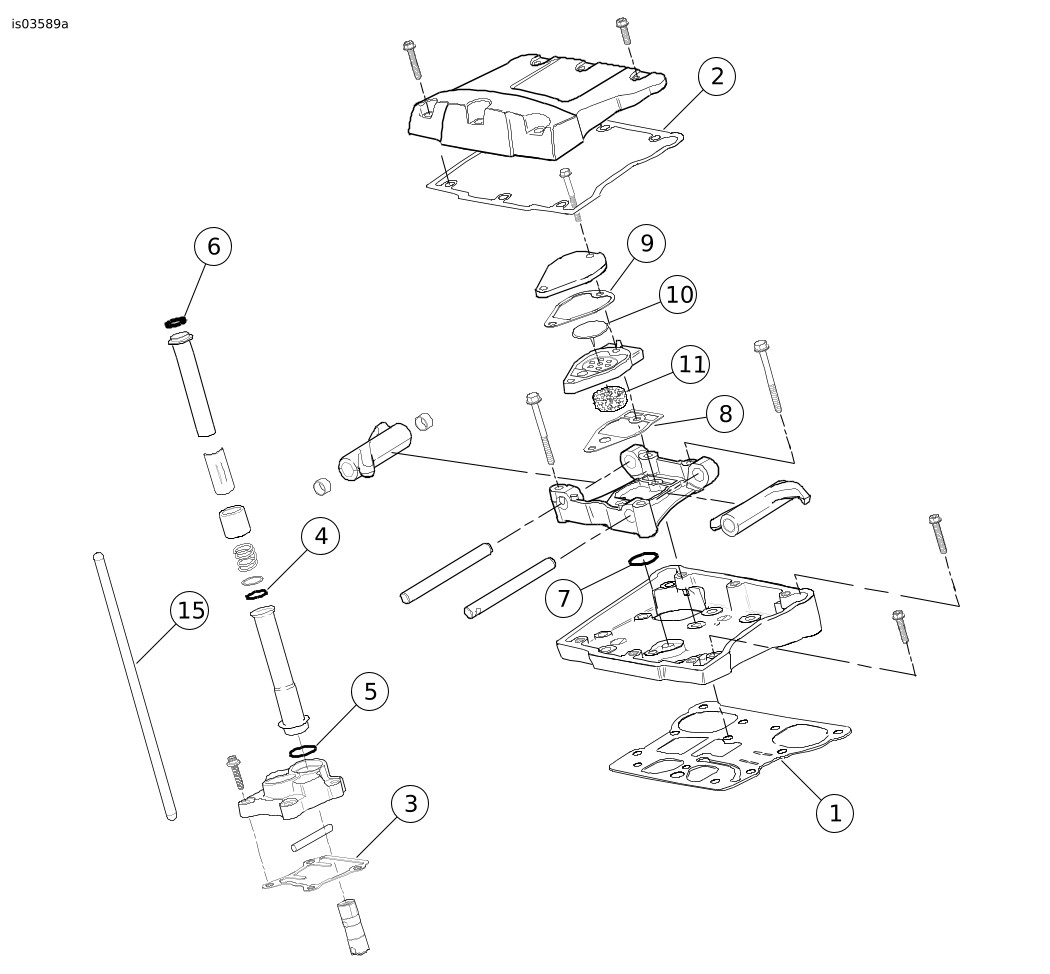

Abbildung 2. Ersatzteile: Screamin’ Eagle Pro TC 1690 cm³ (103 in³) Stage 4-Satz
Tabelle 2. Ersatzteile: Screamin’ Eagle Pro TC 1690 cm³ (103 in³) Stage 4-Satz
Teil | Beschreibung (Menge) | Teilenummer | Teil | Beschreibung (Menge) | Teilenummer | |
|---|---|---|---|---|---|---|
1 | Dichtung, Kipphebeldeckelbasis (2) | 16719-99A | 9 | Dichtung, Entlüftung (2) | Nicht einzeln erhältlich | |
2 | Dichtung, Kipphebeldeckel oben (2) | 17386-99A | 10 | Schirmventil (2) | 26858-99 | |
3 | Dichtung, Stößelgehäuse (2) | 18635-99B | 11 | Filtereinsatz, Entlüftung (2) | 63815-99 | |
4 | O-Ring, mittlere Stößelstangenführung (4) | 11132A | 12 | Dichtung, EFI-Ansaugstutzen (2) (nicht abgebildet) | 29995-86B | |
5 | O-Ring, untere Stößelstangenführung (4) | 11145A | 13 | Dichtung, MAP-Sensor (nicht abgebildet) | 11291 | |
6 | O-Ring, obere Stößelstangenführung (4) | 11293 | 14 | Feder, Kupplungsteller (nicht abgebildet) | 37951-98 | |
7 | O-Ring, Kipphebelstütze (2) | 11270 | 15 | Perfect Fit-Stößelstangen-Satz, (+0,030 in) | 18401-03 | |
8 | Dichtung, Entlüftung (2) | Nicht einzeln erhältlich | Anmerkungen: Das Entlüftungsdichtungs-Kit (17162-03) enthält 8 bis 11. Teile 1 bis 13 sind im Zylinder- und Zylinderkopf-Überholungssatz (17052-99B) enthalten, sowie Teile 6 und 7, Abbildung 1. | |||
Abbildung 3. Ersatzteile: Screamin’ Eagle Pro TC 1690 cm³ (103 in³) Stage 4-Satz
Tabelle 3. Ersatzteile: Screamin’ Eagle Pro TC 1690 cm³ (103 in³) Stage 4-Satz
Teil | Beschreibung (Menge) | Teilenummer |
|---|---|---|
1 | Dichtung, Nockenwellendeckel | 25244-99A |
2 | Sicherungsring | 11461 |
3 | Nockenwelle, vorne | Nicht einzeln erhältlich |
4 | Nockenwelle, hinten | Nicht einzeln erhältlich |
5 | Nadellager (2) (falls erforderlich, muss einzeln erworben werden) | 9215 |
6 | O-Ring, Ölpumpe zur Nockenwellenstützplatte | 11293 |
7 | O-Ring, Nockenwellenstützplatte zum Kurbelgehäuse (2) | 11301 |
8 | Hi-Flow-Einspritzventil-Satz (nicht abgebildet) | 27797-07 |
9 | 58-mm-Kabelantriebs-Drosselklappengehäuse-Kit (nicht abgebildet) | 27639-07 |
10 | Krümmer, 58-mm-Drosselklappengehäusesatz (nicht abgebildet) | 29667-07 |
Im Text erwähnte, jedoch nicht im Satz enthaltene Teile: | ||
A | Nockenantrieb-Halterungssatz (mit Schrauben und Unterlegscheibe) | 91800088 |
Anmerkungen: Teile 1, 2, 6 und 7 sind im Nockenwellen-Service-Kit (17045-99C) enthalten. Teile 3 und 4 sind im Nockenwellen-Kit (25475-06) erhältlich. | ||
