SCREAMIN' EAGLE PRO TC 103 (96 CI DO 103 CI) ZESTAW STAGE 4
J048012025-01-23
INFORMACJE OGÓLNE
Numer zestawu
27516-08F (Czarny)
Modele
Informacje o zgodnych modelach można znaleźć w katalogu części i akcesoriów na rynek detaliczny oraz w sekcji „Części i akcesoria” witryny internetowej www.harley-davidson.com (tylko w języku angielskim).
Wymagane są części dodatkowe
Zestaw ten wymaga osobnego zakupu zestawu filtra powietrza SE, który jest kompatybilny z dostarczonym korpusem przepustnicy 58 mm. Dostępne zestawy przedstawiono w katalogu SE Pro.
Zestaw ten wymaga również osobnego zakupu zestawu napędu rozrządu (91800088) i zestawu serwisowego rozrządu (17045-99C), które są dostępne u dealera Harley-Davidson.
Zob. odpowiednie punkty instrukcji serwisowej, w których opisano specjalne narzędzia potrzebne do zainstalowania tego zestawu.
Prawidłowa instalacja tego zestawu wymaga również ponownej kalibracji ECM. Szczegółowe informacje można uzyskać u dealera firmy Harley-Davidson.
OSTRZEŻENIEOd prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu niezbędna jest instrukcja serwisowa przeznaczona dla określonego modelu motocykla dostępna u dealera firmy Harley-Davidson.
Zawartość zestawu
UWAGA
Ten zestaw jest przeznaczony wyłącznie do zastosowań wyścigowych lub o wysokich osiągach, a jego sprzedaż i użycie w w pojazdach silnikowych z kontrolowaną emisją zanieczyszczeń jest zabronione. Ten zestaw może zmniejszyć lub unieważnić ograniczoną gwarancję na pojazd. Części wpływające na parametry silnika mogą być montowane wyłącznie przez doświadczonych użytkowników.
DEMONTAŻ
Przygotuj się do usługi
| 1. | Ustaw motocykl na odpowiednim podnośniku. UWAGA Jeśli pojazd jest wyposażony w inteligentny system bezpieczeństwa Harley-Davidson, zapoznaj się z instrukcją obsługi, w której opisano, jak rozbroić system alarmowy. | |
| 2. | Zdejmij siodło. Zob. instrukcja serwisowa. | |
| OSTRZEŻENIE Podczas serwisowania układu paliwowego nie wolno palić tytoniu ani dopuścić do obecności otwartego ognia lub iskrzenia. Benzyna jest niezwykle łatwopalna i wybuchowa, a te właściwości mogą być przyczyną śmierci lub poważnych obrażeń. (00330a) | ||
| 3. | Wymontuj zbiornik paliwa zgodnie ze wskazówkami w instrukcji serwisowej. | |
| 4. | Wyjmij bezpiecznik główny. Zob. instrukcja serwisowa. |
Usuń elementy silnika
- Wymontuj zestaw filtra powietrza. Zobacz sekcję DEMONTAŻ FILTRA POWIETRZA w instrukcji serwisowej.
- Wymontuj układ wydechowy. Zobacz sekcję DEMONTAŻ UKŁADU WYDECHOWEGO w instrukcji serwisowej.
- Zdemontuj głowicę silnika i zespół płytki krzywkowej. Wykonaj wszystkie stosowne sekcje instrukcji serwisowej dotyczących SILNIKA.
- Usuń istniejącą sprężynę sprzęgła. Zobacz sekcję DEMONTAŻ SPRZĘGŁA w instrukcji serwisowej.
MONTAŻ
Zainstaluj komponenty silnika i sprzęgła
- Zobacz Rysunek 3 . Sprawdź łożyska igiełkowe wałka rozrządu (5) i wymień je w razie potrzeby.
- Zamontuj korpus przepustnicy i wtryskiwacze z zestawu, korzystając z oryginalnego wyposażenia przewodu paliwowego i szyny paliwowej. Zapoznaj się z instrukcją dołączoną do dostarczonego zestawu korpusu przepustnicy.
- Zamontuj zespół korpusu przepustnicy w silniku, wykorzystując kołnierze wlotowe i uszczelki dostarczone w zestawie korpusu przepustnicy. Zapoznaj się z instrukcjami zawartymi w dostarczonym zestawie korpusu przepustnicy.
- Zamontuj sprężynę membrany sprzęgła z zestawu. Zobacz sekcję MONTAŻ SPRZĘGŁA w instrukcji serwisowej.
- Zainstaluj układ wydechowy. Zobacz sekcję MONTAŻ UKŁADU WYDECHOWEGO w instrukcji serwisowej.
- Zainstaluj zestaw filtra powietrza. Zobacz sekcję MONTAŻ FILTRA POWIETRZA w instrukcji serwisowej.
Montaż końcowy
| 1. | Załóż bezpiecznik główny. Zob. instrukcja serwisowa. | |
| 2. | Zamontuj zbiornik paliwa. Zob. instrukcja serwisowa. | |
| 3. | Zamontuj siodło. Po zamontowaniu siodła pociągnij za nie, aby upewnić się, że jest odpowiednio zamocowane. Zob. instrukcja serwisowa. | |
POWIADOMIENIE W przypadku zamontowania tego zestawu należy przeprowadzić ponowną kalibrację modułu ECM. Nieskalibrowanie modułu ECM może spowodować poważne uszkodzenia silnika. (00399b) | ||
| 4. | Ponownie skalibruj moduł ECM. Szczegółowe informacje można uzyskać u dealera firmy Harley-Davidson. | |
| 5. | Uruchom pojazd i silnik. Powtórz kilka razy, aby sprawdzić prawidłowe działanie. |
Obsługa
Wskazówki dotyczące docierania motocykla zamieszczono w części instrukcji obsługi zatytułowanej ZASADY DOCIERANIA POJAZDU.
ELEMENTY ZESTAWU SERWISOWEGO
Rysunek 1. Elementy zestawu serwisowego: Zestaw Screamin' Eagle Pro TC 103 (1690 cc) Stage 4
Tabela 1. Wykaz elementów zestawu serwisowego: Zestaw Screamin' Eagle PRO TC 103 (1690 cm³) Stage 4
Pozycja | Opis (liczba) | Numer części | Pozycja | Opis (liczba) | Numer części | |
|---|---|---|---|---|---|---|
1 | Zespół cylindra 3,875 (czarny) (2) | 16547-99 | 7 | Pierścień O-ring, podstawa cylindra | 11256 | |
2 | Tłok (2) | Nie jest sprzedawany oddzielnie | 8 | Zespół głowic cylindrów, przód (czarny) | 17067-08A | |
3 | Zestaw pierścieni tłokowych (2) | 22457-03 | 9 | Zespół głowicy cylindrów, tył (czarny) | 17065-08A | |
4 | Kołek tłoka (2) | 22455-03 | 10 | Korek z automatycznym zwalnianiem kompresji (ACR) | 16648-08A | |
5 | Blokada sworznia tłoka (4) | 22456-03 | Uwagi: Zestaw tłoków (22137-08B) zawiera elementy od 2 do 5. W przypadku elementów zespołu głowic cylindrów (8, 9) należy zapoznać się z instrukcją J04792. | |||
6 | Uszczelka, głowica cylindra (2) | 16787-99 | ||||

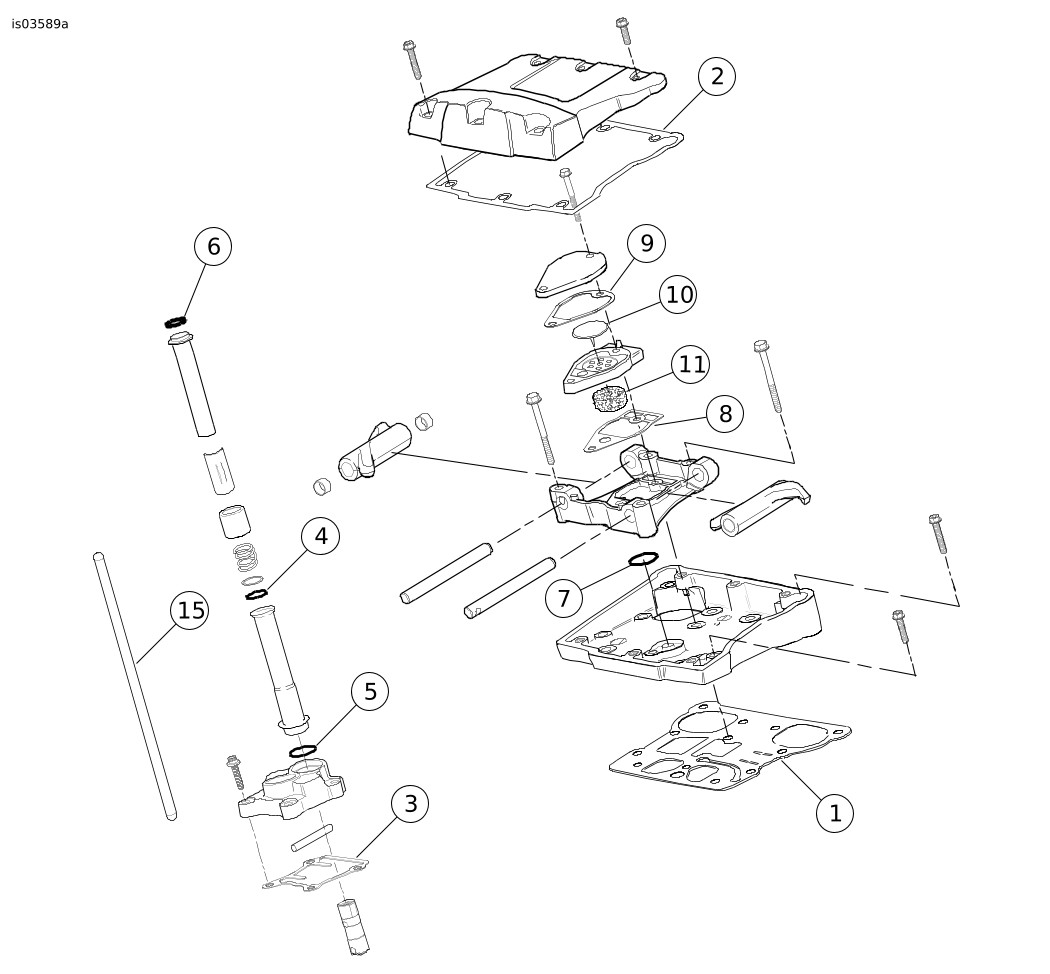

Rysunek 2. Elementy zestawu serwisowego: Zestaw Screamin' Eagle Pro TC 103 (1690 cc) Stage 4
Tabela 2. Elementy zestawu serwisowego: Zestaw Screamin' Eagle Pro TC 103 (1690 cc) Stage 4
Pozycja | Opis (liczba) | Numer części | Pozycja | Opis (liczba) | Numer części | |
|---|---|---|---|---|---|---|
1 | Uszczelka, podstawa pokrywy wahacza (2) | 16719-99A | 9 | Uszczelka, odpowietrznik (2) | Nie jest sprzedawany oddzielnie | |
2 | Uszczelka, górna pokrywa wahacza (2) | 17386-99A | 10 | Zawór parasolowy (2) | 26858-99 | |
3 | Uszczelka, osłona popychacza (2) | 18635-99B | 11 | Wkład filtrujący, odpowietrznik (2) | 63815-99 | |
4 | Środkowa osłona popychacza, o-ring (4) | 11132A | 12 | Uszczelka, wlot EFI (2) (nie pokazano) | 29995-86B | |
5 | Dolna osłona popychacza, o-ring (4) | 11145A | 13 | Uszczelka, czujnik kolektora (2) (Nie pokazano) | 11291 | |
6 | Górna osłona popychacza, o-ring (4) | 11293 | 14 | Sprężyna, sprzęgła (nie pokazano) | 37951-98 | |
7 | Wspornik wahacza, o-ring (2) | 11270 | 15 | Zestaw idealnie dopasowanych popychaczy (+0,030 cala) | 18401-03 | |
8 | Uszczelka, odpowietrznik (2) | Nie jest sprzedawany oddzielnie | Uwagi: Zestaw uszczelek odpowietrzaczy (17162-03) zawiera elementy od 8 do 11. Elementy od 1 do 13 znajdują się w zestawie naprawczym głowicy (17052-99B) oraz w pozycjach 6 i 7, rysunek 1. | |||
Rysunek 3. Elementy zestawu serwisowego: Zestaw Screamin' Eagle Pro TC 103 (1690 cc) Stage 4
Tabela 3. Elementy zestawu serwisowego: Zestaw Screamin' Eagle Pro TC 103 (1690 cc) Stage 4
Pozycja | Opis (liczba) | Numer części |
|---|---|---|
1 | Uszczelka, osłona krzywki | 25244-99A |
2 | Pierścień zabezpieczający | 11461 |
3 | Wałek rozrządu, przedni | Nie jest sprzedawany oddzielnie |
4 | Wałek rozrządu, tylny | Nie jest sprzedawany oddzielnie |
5 | Łożysko, igiełkowe (2) (w razie potrzeby należy zakupić osobno) | 9215 |
6 | Pierścień O-ring, pompa oleju do płyty krzywki | 11293 |
7 | Pierścień O-ring, płyta krzywki do skrzyni korbowej (2) | 11301 |
8 | Zestaw wtryskiwaczy wysokoprzepływowych (nie pokazano) | 27797-07 |
9 | Zestaw korpusu przepustnicy 58 mm (nie pokazano) | 27639-07 |
10 | Kolektor, zestaw korpusu przepustnicy 58 mm (nie pokazano) | 29667-07 |
Elementy wspomniane w tekście, ale niewchodzące w skład zestawu: | ||
A | Zestaw do mocowania napędu rozrządu (zawiera śrubę i podkładkę) | 91800088 |
Uwagi: Pozycje 1, 2, 6 i 7 są w zestawie uszczelek serwisowych wałka rozrządu (17045-99C). Pozycje 3 i 4 są dostępne w zestawie wałka rozrządu (25475-06). | ||
