SCREAMIN' EAGLE BILLET CAM SUPPORT PLATE AT HIGH VOLUME OIL PUMP KIT

J053372025-01-23

PANGKALAHATAN

Numero ng Kit

25282-11

Mga Modelo

Para sa impormasyon ukol sa fitment ng modelo, tingnan ang retail na katalogo ng P&A o ang seksyon ng Mga Piyesa at Accessory ng www.harley-davidson.com (Ingles lamang).

Kinakailangan ng Mga Karagdagang Piyesa

Ang wastong pag-install ng kit na ito ay nangangailangan ng hiwalay na pagbili ng mga sumusunod na karagdagang item:

Talahanayan 1. Kinakailangan ng Mga Karagdagang Piyesa

Paglalarawan	Numero ng Piyesa
Cam Service Kit	17045-99D
Retention Kit ng Drive Gear	91800088

Kinakailangan ang Mga Kagamitan at Suplay

Ang wastong pag-install ng kit na ito ay nangangailangan din ng paggamit ng mga sumusunod na tool at materyales:

Camshaft Assembly Tool (Bahagi Blg. HD-47956)
Screamin' Eagle Crankshaft/Camshaft Sprocket Locking Tool (Bahagi Blg. 94076-09)
Loctite^® 243 Threadlocker at Sealant - Blue (Bahagi Blg. 99642-97)
Loctite 262 Threadlocker at Sealant - Pula (Bahagi Blg. 94759-99)
Loctite 7649 Cleaner/Primer (Bahagi Blg. 98968-99)
Screamin' Eagle Assembly Lube (Bahagi Blg. 94971-09)

BABALA

Ang kaligtasan ng nagmamaneho at pasahero ay nakasalalay sa tamang pag-i-install ng kit na ito. Gamitin ang naaangkop na mga pamamaraan sa manwal ng serbisyo. Kung ang pamamaraan ay hindi abot ng iyong kakayahan o wala kang mga angkop na kasangkapan, ipagawa sa isang dealer ng Harley-Davidson ang pag-i-install. Ang maling pag-i-install ng kit na ito ay maaaring magresulta sa kamatayan o malubhang pinsala. (00333b)

TALA

Tumutukoy ang pahina ng tagubilin na ito sa impormasyon tungkol sa manwal ng serbisyo. Ang manwal ng serbisyo para sa taon/modelong ito ng motorsiklo ay kinakailangan para sa pagkakabit na ito at ito ay makukuha sa dealer ng Harley-Davidson.

Mga Nilalaman ng Kit

Tingnan ang Figure 2 at Talahanayan 2 .

PAGHAHANDA

TALA

Para sa mga sasakyang may sirena ng seguridad:

Siguraduhing malapit ang Hands-Free na Fob.
Ilagay ang key switch ng ignisyon sa IGNITION.

BABALA

Upang pigilan ang pagwisik ng gasolina, purgahin ang sistema ng high-pressure na gasolina bago idiskonekta ang linya ng supply. Ang gasolina ay napakadaling lumiyab at lubhang sumasabog, na maaaring magresulta sa kamatayan o malubhang pinsala. (00275a)

Sundin ang mga manu-manong tagubilin sa serbisyo upang linisin ang supply ng gasolina ng mataas na presyon ng gasolina at alisin ang linya ng supply ng gasolina.

BABALA

Upang maiwasan ang aksidenteng pag-andar ng sasakyan, na maaaring magdulot ng kamatayan o malubhang pinsala, alisin ang pangunahing fuse bago magpatuloy. (00251b)

Sumangguni sa manwal ng serbisyo at sundin ang mga tagubilin para sa pagtanggal ng pangunahing fuse. Tanggalin ang upuan. Panatilihin ang lahat ng hardware na pang-mount ng upuan.

PAGTATANGGAL

TALA

Ang pag-install ng kit na ito ay nangangailangan ng pagtanggal at pag-install ng cam support plate. Sumangguni sa manwal ng serbisyo para sa mga tagubilin na may mga sumusunod na pagbubukod na may kinalaman sa mga bahagi ng cam compartment:

Ang crank at primary cam sprocket flange bolts ay espesyal na pinatigas, at ang mga flat washer ay may espesyal na diameter at may mga ibabaw na na-grind. Gamitin LAMANG ang mga bahaging ibinigay sa Drive Gear Retention Kit (Bahagi No 25566-06, ibinebenta nang hiwalay) kapag ini-install ang kit na ito.
Ang crank sprocket flange bolts at primary cam sprocket flange bolts AY HINDI mapapagpalit.

Alisin ang takip ng cam at gasket sa bawat manu-manong tagubilin sa serbisyo.
Sumangguni sa manwal ng serbisyo para tanggalin at itapon ang crank sprocket flange bolts at primary cam sprocket flange bolts at washers.
Bitawan ang oil pump at tanggalin ang cam support plate at mga cam. Sumangguni sa manwal ng serbisyo upang i-disassemble ang mga cam mula sa plato ng suporta. Itapon ang plato ng suporta.
Maingat na alisin ang oil pump assembly mula sa crankshaft.
Siyasatin ang mga cams, chain, sprockets, oil pump, chain tensioner at gabay kung masusuot, at palitan kung kinakailangan. Sumangguni sa manwal ng serbisyo para sa mga pamamaraan ng inspeksyon at pagpapalit.

PAGKAKABIT

TALA

Para sa detalyadong impormasyon sa mga sumusunod na pamamaraan sa pag-install, sumangguni sa mga wastong seksyon ng manwal ng serbisyo.
Kapag nag-i-install ng Screamin' Eagle camshaft kit, i-install ang O-ring na kasama sa kit na ito sa ibabaw ng splined shaft ng rear camshaft gaya ng ipinapakita sa Figure 1.

Gamit ang CAMSHAFT ASSEMBLY TOOL (Part No. HD-47956), i-assemble ang mga camshaft, chain at tensioner sa bagong billet cam support plate.
I-install ang oil pump ayon sa mga tagubilin sa manual ng serbisyo.
I-install ang cam support plate assembly sa crankcase.
Gamit ang SCREAMIN' EAGLE CRANKSHAFT/ CAMSHAFT SPROCKET LOCKING TOOL (Part No. 94076-09), i-install ang cam sprockets, chain at tensioner.
I-install ang cam cover at isang bagong gasket mula sa Cam Service Kit (Part No. 17045-99D, available nang hiwalay).

TALA

Tiyakin na ang key switch ng ignisyon ay nasa OFF na posisyon bago ang pagkabit ng pangunahing fuse.

Sumangguni sa manwal ng serbisyo at sundin ang mga tagubilin sa pag-install ng pangunahing fuse.

1	O-ring mula sa kit

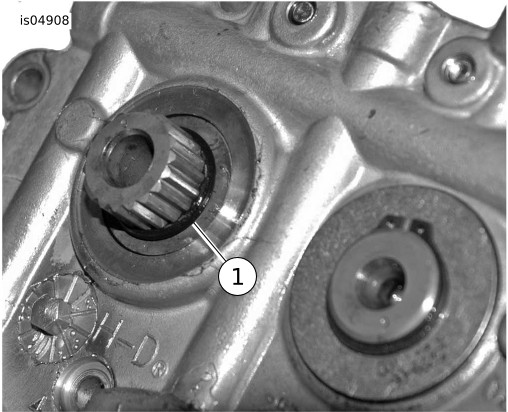

Figure 1. O-Ring na Naka-install sa Splined Shaft

MGA PAMALIT NA PIYESA

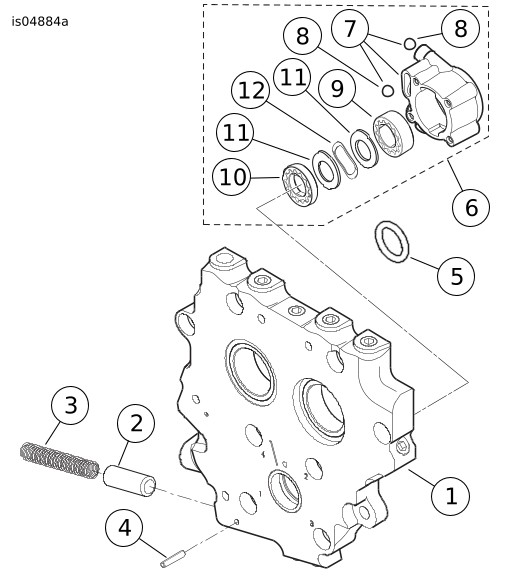

Figure 2. Mga Bahagi ng Serbisyo, Plate ng Suporta sa Screamin' Eagle Billet Cam at High Volume Oil Pump Kit

Talahanayan 2. Mga Pamalit na Piyesa

Item	Paglalarawan (Dami)	Numero ng Piyesa
1	Cam support plate, billet (kasama ang item 2-4)	25400019
2	Relief valve, oil pump (bypass valve)	26400-82B
3	Spring, relief valve	26210-99
4	Roll pin	601
5	O-ring, pag-install ng camshaft	11290
6	Assembly ng Oil pump (kasama ang mga item 7-12)	62400001
7	Housing assembly, oil pump (kasama ang item 8)	Hindi ipinagbibili nang hiwalay
8	...Bola (2)	8873
9	Assembly ng Gerotor, scavenge	Hindi ipinagbibili nang hiwalay
10	Assembly ng Gerotor, presyur	Hindi ipinagbibili nang hiwalay
11	Separator plate, gerotor (2)	Hindi ipinagbibili nang hiwalay
12	Spring, separator	40323-00
