KIT DE PLACA DE SOPORTE DE LEVA DE PALANQUILLA Y DE BOMBA DE ACEITE DE ALTO VOLUMEN SCREAMIN' EAGLE
J053372025-01-23
GENERALIDADES
Número de kit
25282-11
Modelos
Para más información sobre el acoplamiento de los modelos, consulte el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios de www.harley-davidson.com (inglés solamente).
Piezas adicionales necesarias
La instalación correcta de este kit requiere la compra por separado de los siguientes elementos adicionales:
Tabla 1. Piezas adicionales necesarias
Descripción | Número de pieza |
|---|---|
Kit de mantenimiento de levas | 17045-99D |
Kit de retención del engranaje de propulsión | 91800088 |
Herramientas y suministros necesarios
La instalación correcta de este kit también requiere el uso de las siguientes herramientas y materiales:
- Herramienta de montaje del árbol de levas (n.º de pieza HD-47956)
- Herramienta de bloqueo de cigüeñal/rueda dentada de árbol de levas Screamin' Eagle (n.º de pieza 94076-09)
- Fijatornillos y sellante Loctite® 243 - azul (n.° de pieza 99642-97)
- Fijatornillos y sellante Loctite 271, rojo (n.º de pieza 94759-99)
- Limpiador/imprimante Loctite 7649 (n.º de pieza 98968-99)
- Lubricante de montaje Screamin' Eagle (n.º de pieza 94971-09)
¡ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondiente del Manual de servicio. Si el procedimiento no está dentro de sus capacidades o si no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría resultar en lesiones graves o la muerte. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación se requiere un Manual de servicio del año/modelo de su motocicleta. Este manual está disponible en un concesionario Harley-Davidson.
PREPARACIÓN
NOTA
Para los vehículos equipados con sirena de seguridad:
- verifique que esté presente el llavero con mando a distancia de manos libres.
- Gire la llave de encendido a la posición IGNITION (encendido).
¡ADVERTENCIAPara evitar que el combustible se derrame, se debe purgar el sistema del combustible a presión alta, antes de desconectar la línea de suministro. La gasolina es extremadamente inflamable y muy explosiva, por lo que puede provocar lesiones graves o incluso la muerte. (00275a)
- Siga las instrucciones del manual de servicio para purgar el suministro de combustible de gasolina a alta presión y retire la línea de suministro de combustible.
¡ADVERTENCIAExtraiga el fusible principal antes de continuar para evitar el arranque accidental del vehículo, lo que podría ser la causa de muerte o de lesiones graves. (00251b)
- Consulte el Manual de servicio y siga las instrucciones para extraer el fusible principal. Extraiga el asiento. Mantenga los elementos de sujeción de montaje del asiento.
EXTRACCIÓN
NOTA
La instalación de este kit requiere la extracción e instalación de la placa de soporte de la leva. Consulte el manual de servicio para obtener instrucciones con las siguientes excepciones relacionadas con los componentes del compartimiento de la leva:
- Los pernos de reborde de la rueda dentada del cigüeñal y de la leva primaria están especialmente endurecidos, y las arandelas planas tienen un diámetro especial y superficies de conexión a tierra. Utilice ÚNICAMENTE las piezas provistas en el kit de retención del engranaje impulsor (n.° de pieza 25566-06, se vende por separado) al instalar este kit.
- Los pernos de reborde de la rueda dentada del cigüeñal y los pernos de reborde de la rueda dentada de la leva primaria NO son intercambiables.
- Retire la cubierta de la leva y la junta según las instrucciones del manual de servicio.
- Consulte el manual de servicio para quitar y desechar los pernos de reborde de la rueda dentada del cigüeñal y los pernos y arandelas de reborde de la rueda dentada de la leva primaria.
- Suelte la bomba de aceite y retire la placa de soporte de la leva y las levas. Consulte el manual de servicio para desmontar las levas de la placa de soporte. Deseche la placa de soporte.
- Retire con cuidado el conjunto de la bomba de aceite del cigüeñal.
- Inspeccione el desgaste de las levas, la cadena, las ruedas dentadas, la bomba de aceite, los tensores de la cadena y la guía, y sustitúyalos si es necesario. Consulte el Manual de servicio para conocer los procedimientos de inspección y reemplazo.
INSTALACIÓN
NOTA
- Para obtener información detallada sobre los siguientes procedimientos de instalación, consulte las secciones correspondientes del manual de servicio.
- Al instalar los kits de árbol de levas Screamin' Eagle, instale la junta tórica incluida en este kit sobre el eje estriado del árbol de levas trasero tal como se muestra en Figura 1.
- Usando la HERRAMIENTA DE MONTAJE DEL ÁRBOL DE LEVAS (n.º de pieza HD-47956), ensamble los árboles de levas, las cadenas y los tensores en la placa de soporte de leva de palanquilla nueva.
- Instale la bomba de aceite según las instrucciones del manual de servicio.
- Instale el ensamblaje de la placa de soporte de la leva en el cárter.
- Con la HERRAMIENTA DE BLOQUEO DE RUEDA DENTADA DE CIGÜEÑAL/ÁRBOL DE LEVAS SCREAMIN' EAGLE (n.º de pieza 94076-09), instale las ruedas dentadas de la leva, la cadena y el tensor.
- Instale la cubierta de la leva y una junta nueva del kit de servicio de levas (n.º de pieza 17045-99D, disponible por separado).
- Refer to the service manual and follow the instructions to install the main fuse.
NOTA
Revise que el interruptor de la llave de encendido esté en la posición OFF (apagado) antes de instalar el fusible principal.
| 1 | Junta tórica del kit |

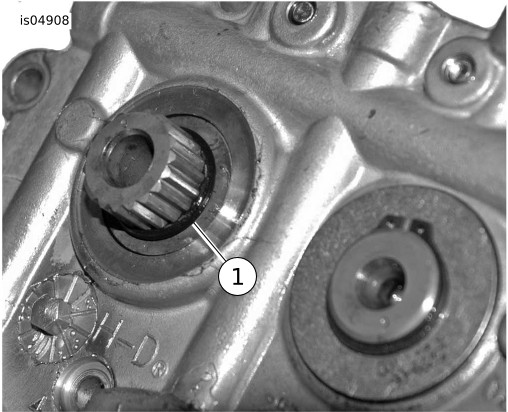

Figura 1. Junta tórica instalada en el eje estriado
PIEZAS DE SERVICIO

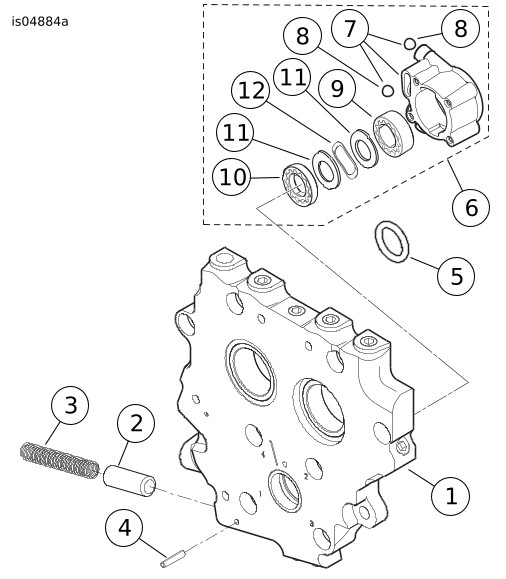

Figura 2. Piezas de servicio, placa de soporte de leva de palanquilla Screamin' Eagle y kit de bomba de aceite de alto volumen
Tabla 2. Piezas de servicio
Artículo | Descripción (Cantidad) | Número de pieza |
|---|---|---|
1 | Placa de soporte de levas, palanquilla (incluye los ítems 2-4) | 25400019 |
2 |
| 26400-82B |
3 |
| 26210-99 |
4 |
| 601 |
5 | Junta tórica, instalación del árbol de levas | 11290 |
6 | Conjunto de la bomba de aceite (incluye los ítems 7-12) | 62400001 |
7 |
| No se vende por separado |
8 |
| 8873 |
9 |
| No se vende por separado |
10 |
| No se vende por separado |
11 |
| No se vende por separado |
12 |
| 40323-00 |
