SCREAMIN' EAGLE BILLET NOCKENWELLEN-LAGERPLATTE UND ÖLPUMPE MIT HOHEM DURCHSATZ
J053372025-01-23
ALLGEMEINES
Satz-Nummer
25282-11
Modelle
Modell-Einstellungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.
Zusätzlich benötigte Teile
Für den ordnungsgemäßen Einbau dieses Kits müssen die folgenden Teile separat erworben werden:
Tabelle 1. Zusätzlich benötigte Teile
Beschreibung | Teilenummer |
|---|---|
Nockenwellen-Service-Kit | 17045-99D |
Antriebsrad-Sicherungssatz | 91800088 |
Benötigte Werkzeuge und Materialien
Für den ordnungsgemäßen Einbau dieses Kits ist auch die Verwendung der folgenden Werkzeuge und Materialien erforderlich:
- Nockenwellen-Montagewerkzeug (Teile-Nr. HD-47956)
- Screamin' Eagle Sicherungswerkzeug für Kurbelwellenrad/Nockenwellenrad (Teile-Nr. 94076-09)
- Loctite® 243 Threadlocker and Sealant – blau (Teile-Nr. 99642-97)
- Loctite 262 Threadlocker and Sealant – rot (Teile-Nr. 94759-99)
- Loctite 7649 Cleaner/Primer (Teile-Nr. 98968-99)
- Screamin' Eagle Assembly Lube (Montagefett, Teile-Nr. 94971-09)
WARNUNGDie Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Jahr/Motorradmodell erforderlich; dieses ist bei einem Harley-Davidson Händler erhältlich.
Inhalt des Satzes
Siehe Abbildung 2 und Tabelle 2.
VORBEREITUNG
HINWEIS
Für Fahrzeuge, die mit Sicherheitssirene ausgerüstet sind:
- Sicherstellen, dass der Handsfree-Schlüsselanhänger zugegen ist.
- Den Zündschalter auf IGNITION (Zündung) stellen.
WARNUNGUm keinen Kraftstoff zu verspritzen, unter hohem Druck stehenden Kraftstoff aus dem System entleeren, bevor die Kraftstoffzufuhrleitung abgezogen wird. Benzin ist äußerst leicht entflammbar und hochexplosiv, was zu schweren oder tödlichen Verletzungen führen kann. (00275a)
- Die Anweisungen im Werkstatthandbuch zum Entleeren der Hochdruck-Kraftstoffzufuhrleitung befolgen und die Kraftstoffzufuhrleitung entfernen.
WARNUNGUm ein versehentliches Anlassen des Fahrzeugs zu vermeiden, vor Durchführung der Arbeiten zuerst die Hauptsicherung ausbauen, da es sonst zu schweren oder tödlichen Verletzungen kommen kann. (00251b)
- Die Hauptsicherung gemäß den Anweisungen im Werkstatthandbuch ausbauen. Den Sitz ausbauen. Alle Sitzbefestigungsteile aufbewahren.
AUSBAU
HINWEIS
Der Einbau dieses Kits erfordert den Aus- und Einbau der Nockenwellen-Lagerplatte. Anweisungen siehe Werkstatthandbuch, mit folgenden Ausnahmen für Steuergehäuse-Komponenten:
- Die Flanschschrauben von Kurbel- und Nockenwellenrad sind speziell gehärtet, während die flachen Unterlegscheiben einen speziellen Durchmesser und geschliffene Oberflächen haben. Für den Einbau dieses Kits NUR die Teile verwenden, die im Antriebszahnrad-Sicherungs-Kit (Teile-Nr. 25566-06, separat erhältlich) enthalten sind.
- Die Flanschschrauben des Kurbelwellenrads und die Flanschschrauben des Nockenwellenrads sind NICHT austauschbar.
- Den Nockenwellendeckel und die Dichtung gemäß den Anweisungen im Werkstatthandbuch entfernen.
- Gemäß den Anweisungen im Werkstatthandbuch die Flanschschrauben des Kurbelwellenrads und die Flanschschrauben des Nockenwellenrads sowie die Unterlegscheiben entfernen und entsorgen.
- Die Ölpumpe lösen und die Nockenwellen-Lagerplatte und die Nocken entfernen. Gemäß den Anweisungen im Werkstatthandbuch die Nocken von der Lagerplatte entfernen. Die Lagerplatte entsorgen.
- Die Ölpumpen-Baugruppe vorsichtig von der Kurbelwelle entfernen.
- Nocken, Kette, Ritzel, Ölpumpe, Kettenspanner und Führung auf Verschleiß prüfen und bei Bedarf austauschen. Informationen zu Inspektions- und Austauschverfahren siehe Werkstatthandbuch.
INSTALLATION
HINWEIS
- Ausführliche Informationen zu den folgenden Einbauverfahren siehe die entsprechende Abschnitte des Werkstatthandbuchs.
- Beim Einbau von Screamin' Eagle Nockenwellen-Kits ist der diesem Kit beiliegende O-Ring wie in Abbildung 1 abgebildet über der Keilwelle der hinteren Nockenwelle einzubauen.
- Mit dem Nockenwellen-Montagewerkzeug (Teile-Nr. HD-47956) die Nockenwellen, Ketten und Spanner auf der neuen Billet Nockenwellen-Lagerplatte einbauen.
- Die Ölpumpe gemäß den Anweisungen im Werkstatthandbuch einbauen.
- Die Nockenwellen-Lagerplattenbaugruppe in das Kurbelgehäuse einbauen.
- Mit dem SCREAMIN' EAGLE SICHERUNGSWERKZEUG FÜR KURBELWELLENRAD/NOCKENWELLENRAD (Teile-Nr. 94076-09) die Nockenwellenräder, die Kette und den Spanner einbauen.
- Den Nockenwellendeckel und eine neue Dichtung aus dem Nockenwellen-Service Kit (Teile-Nr. 17045-99D, separat erhältlich) einbauen.
- Die Hauptsicherung gemäß den Anweisungen im Werkstatthandbuch einbauen.
HINWEIS
Sicherstellen, dass der Zündschalter auf OFF (Aus) geschaltet ist, bevor die Hauptsicherung eingesetzt wird.
| 1 | O-Ring aus Kit |
Abbildung 1. O-Ring auf Keilwelle eingebaut
ERSATZTEILE

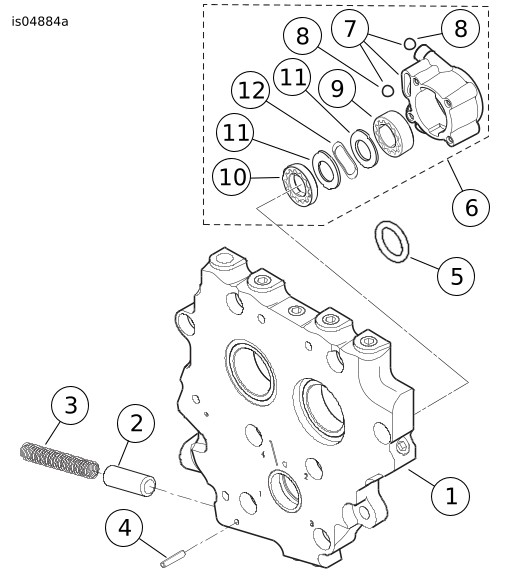

Abbildung 2. Ersatzteile, Screamin' Eagle Billet Nockenwellen-Lagerplatte und Ölpumpe mit hohem Durchsatz
Tabelle 2. Ersatzteile
Teil | Beschreibung (Menge) | Teilenummer |
|---|---|---|
1 | Nockenwellen-Lagerplatte, Billet (enthält Teile 2–4) | 25400019 |
2 |
| 26400-82B |
3 |
| 26210-99 |
4 |
| 601 |
5 | O-Ring, Nockenwelleneinbau | 11290 |
6 | Ölpumpenbaugruppe (enthält Teile 7–12) | 62400001 |
7 |
| Nicht einzeln erhältlich |
8 |
| 8873 |
9 |
| Nicht einzeln erhältlich |
10 |
| Nicht einzeln erhältlich |
11 |
| Nicht einzeln erhältlich |
12 |
| 40323-00 |
