SCREAMIN' EAGLE BILLET CAM STEUNPLAAT EN HIGH-VOLUME OLIEPOMP KIT
J053372025-01-23
ALGEMEEN
Setnummer
25282-11
Modellen
Voor modelgerelateerde informatie raadpleegt u de P&A-detailhandel catalogus of het gedeelte 'Parts and Accessories' (Onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Vereiste Aanvullende Onderdelen
Voor een correcte installatie van deze kit is de aparte aanschaf van de volgende extra onderdelen vereist:
Tabel 1. Vereiste Aanvullende Onderdelen
Beschrijving
Onderdeelnummer
Nokkenas-servicekit
17045-99D
Bevestigingskit voor aandrijftandwiel
91800088
Vereiste gereedschappen en materialen
Voor de juiste installatie van deze kit is ook het volgende speciale gereedschap en materialen vereist:
  • Nokkenasmontagegereedschap (onderdeelnr. HD-47956)
  • Screamin' Eagle krukas/nokkenas tandwiel vergrendelingsgereedschap (onderdeelnr. 94076-09)
  • Loctite® 243 draadborg- en afdichtmiddel - blauw (onderdeelnr. 99642-97)
  • Loctite 262 draadborg- en afdichtmiddel - rood (onderdeelnr. 94759-99)
  • Loctite 7649 Reiniger/Primer (onderdeelnr. 98968-99)
  • Screamin' Eagle Montagevet (onderdeelnr. 94971-09)
WAARSCHUWING
De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze montage is een servicehandleiding voor dit modeljaar/motorfietsmodel vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
Setinhoud
VOORBEREIDING
OPMERKING
Voor motorfietsen met sirene:
  • Controleer of de handsfree afstandsbediening aanwezig is.
  • Zet de contactsleutelschakelaar in de stand IGNITION (ontsteking).
WAARSCHUWING
Het hogedrukbrandstofsysteem moet worden ontlucht voordat u de toevoerleiding loskoppelt om wegspuiten van brandstof te voorkomen. Benzine is uitermate ontvlambaar en zeer explosief, wat ernstig of dodelijk letsel tot gevolg kan hebben. (00275a)
  1. Volg de instructies in de servicehandleiding om het hoge druk brandstofsysteem drukloos te maken en verwijder de brandstoftoevoerleiding.
WAARSCHUWING
Om te voorkomen dat de motorfiets per ongeluk start, met ernstig of dodelijk letsel tot gevolg, moet eerst de hoofdzekering worden verwijderd. (00251b)
  1. Raadpleeg de servicehandleiding en volg de instructies voor het verwijderen van de hoofdzekering. Verwijder het zadel. Bewaar alle bevestigingsmaterialen van het zadel.
VERWIJDEREN
OPMERKING
Het installeren van deze kit vereist verwijdering en installatie van de nokkenassteunplaat. Raadpleeg de servicehandleiding voor instructies, met de volgende uitzonderingen met betrekking tot onderdelen van het nokkencompartiment:
  • De flensbouten van de krukas en het primaire nokkenastandwiel zijn speciaal gehard en de platte ringen hebben een speciale diameter en geslepen oppervlakken. Gebruik ALLEEN de onderdelen die zijn meegeleverd in de Drive Gear Retention Kit (onderdeelnummer 25566-06, apart verkrijgbaar) bij het installeren van deze kit.
  • De flensbouten van het krukastandwiel en de flensbouten van het primaire nokkenastandwiel ZIJN NIET uitwisselbaar.
  1. Verwijder het nokkendeksel en de pakking volgens de instructies in de servicehandleiding.
  2. Raadpleeg de servicehandleiding om de flensbouten van het krukastandwiel en de flensbouten en ringen van het primaire nokkenastandwiel te verwijderen en weg te gooien.
  3. Maak de oliepomp los en verwijder de nokkenassteunplaat en nokkenassen. Raadpleeg de servicehandleiding om de nokken van de steunplaat te demonteren. Gooi de steunplaat weg.
  4. Verwijder voorzichtig de oliepomp van de krukas.
  5. Inspecteer de nokkenassen, ketting, tandwielen, oliepomp, kettingspanners en geleider op slijtage en vervang ze indien nodig. Raadpleeg de servicehandleiding voor inspectie- en vervangingsprocedures.
MONTAGE
OPMERKING
  • Raadpleeg voor gedetailleerde informatie over de volgende installatieprocedures de juiste secties van de servicehandleiding.
  • Bij het installeren van de Screamin' Eagle-nokkenaskits, installeert u de O-ring die bij deze kit is meegeleverd over de gesleufde as van de achterste nokkenas zoals weergegeven in Afbeelding 1.
  1. Gebruik het NOKKENASMONTAGEGEREEDSCHAP (onderdeelnr. HD-47956) om de nokkenassen, kettingen en spanners te monteren op de nieuwe billet nokkenassteunplaat.
  2. Bevestig de oliepomp volgens de instructies in de servicehandleiding.
  3. Installeer de nokkenassteunplaat in het carter.
  4. Gebruik het SCREAMIN' EAGLE KRUKAS/NOKKENAS TANDWIEL vergrendelingsgereedschap (onderdeelnr. 94076-09) om de nokkenastandwielen, ketting en spanner te monteren.
  5. Installeer de nokkenafdekking en een nieuwe pakking uit de Cam Service Kit (onderdeelnr. 17045-99D, apart verkrijgbaar).
  6. OPMERKING
    Controleer of de contactsleutelschakelaar in de stand OFF (uit) staat voordat de hoofdzekering wordt geplaatst.
  7. Raadpleeg de servicehandleiding en volg de instructies om de hoofdzekering te installeren.

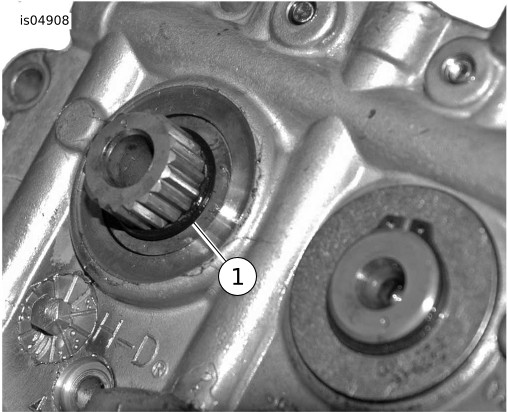

1O-ring uit kit
Afbeelding 1. O-ring geïnstalleerd op gesleufde as
SERVICEONDERDELEN

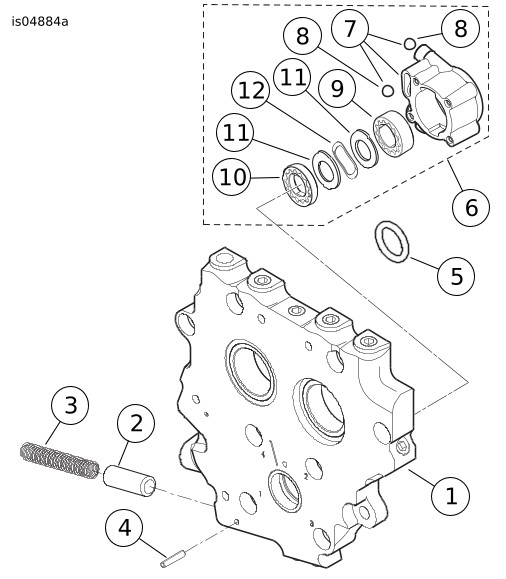

Afbeelding 2. Serviceonderdelen, Screamin' Eagle Billet Cam-steunplaat en high-volume oliepomp kit
Tabel 2. Serviceonderdelen
Onderdeel
Beschrijving (aantal)
Onderdeelnummer
1
Nokkenassteunplaat, billet
(inclusief items 2-4)
25400019
2
  • Overdrukklep, oliepomp (bypassklep)
26400-82B
3
  • Veer, overdrukklep
26210-99
4
  • Rolas
601
5
O-ring, nokkenasinstallatie
11290
6
Oliepomp assemblage
(inclusief items 7-12)
62400001
7
  • Behuizing, oliepomp (inclusief item 8)
Niet afzonderlijk verkrijgbaar
8
  • ... Bal (2)
8873
9
  • Rotorpomp, spoel
Niet afzonderlijk verkrijgbaar
10
  • Rotorpomp, druk
Niet afzonderlijk verkrijgbaar
11
  • Scheidingsplaat, rotorpomp (2)
Niet afzonderlijk verkrijgbaar
12
  • Scheidingsveer
40323-00
