PŁYTKA NOŚNA WAŁKA ROZRZĄDU SCREAMIN' EAGLE I ZESTAW POMPY OLEJOWEJ O DUŻEJ OBJĘTOŚCI
J053372025-01-23
INFORMACJE OGÓLNE
Numer zestawu
25282-11
Modele
Informacje na temat modelu wyposażenia można znaleźć w katalogu detalicznym części i akcesoriów lub na stronie www.harley-davidson.com w części dotyczącej części i akcesoriów (tylko w języku angielskim).
Wymagane są części dodatkowe
Prawidłowy montaż tego zestawu wymaga osobnego zakupu następujących dodatkowych elementów:
Tabela 1. Wymagane są części dodatkowe
Opis
Numer części
Zestaw serwisowy rozrządu
17045-99D
Zestaw mocowania przekładni
91800088
Potrzebne narzędzia i materiały
Do prawidłowego montażu tego zestawu potrzebne są również następujące narzędzia i materiały:
  • Narzędzie do montażu wałka rozrządu (nr kat. HD-47956)
  • Narzędzie do blokowania wału korbowego/koła zębatego wałka rozrządu Screamin' Eagle (nr kat. 94076-09)
  • Środek Loctite® 243 zabezpieczania śrub i uszczelniacz - niebieski (nr kat. 99642-97).
  • Loctite 262 Środek do zabezpieczania gwintów i uszczelniacz - czerwony (Nr kat. 94759-99)
  • Loctite 7649 Środek czyszczący/gruntujący (nr kat. 98968-99)
  • Smar montażowy Screamin' Eagle (nr kat. 94971-09)
OSTRZEŻENIE
Od prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu niezbędna jest instrukcja serwisowa przeznaczona dla określonego modelu/rocznika motocykla dostępna u dealera firmy Harley-Davidson.
Zawartość zestawu
Zobacz Rysunek 2 oraz Tabela 2.
PRZYGOTOWANIE
UWAGA
Pojazdy wyposażone w alarm bezpieczeństwa:
  • Upewnij się, że obsługiwany bezdotykowo breloczek znajduje się w pobliżu.
  • Ustaw włącznik zapłonu w pozycji IGNITION (zapłon).
OSTRZEŻENIE
Aby zapobiec rozbryzgom paliwa, przed odłączeniem przewodu doprowadzającego paliwo należy opróżnić układ z paliwa pod wysokim ciśnieniem. Benzyna jest niezwykle łatwopalna i wybuchowa, a te właściwości mogą być przyczyną śmierci lub poważnych obrażeń. (00275a)
  1. Postępując zgodnie ze wskazówkami w instrukcji serwisowej oczyść system doprowadzający benzynę pod wysokim ciśnieniem i odłącz przewód paliwowy.
OSTRZEŻENIE
Aby zapobiec przypadkowemu uruchomieniu pojazdu, co mogłoby spowodować śmierć lub poważne obrażenia ciała, przed podjęciem działań należy wyjąć bezpiecznik główny. (00251b)
  1. Sprawdź w instrukcji serwisowej jak wyjąć główny bezpiecznik i postępuj zgodnie z podanymi wskazówkami. Zdejmij siodło. Zachowaj wszystkie mocowania siodła.
DEMONTAŻ
UWAGA
Montaż tego zestawu wymaga demontażu i ponownego montażu płytki ustalającej wałka rozrządu. Zapoznaj się ze wskazówkami w instrukcji serwisowej dotyczącymi następujących wyjątków odnoszących się do elementów komory rozrządu:
  • Śruby kołnierzowe wału korbowego i głównej zębatki wałka rozrządu są specjalnie hartowane, a płaskie podkładki mają specjalną średnicę i szlifowane powierzchnie. Podczas montażu tego zestawu należy używać ONLY części dostarczonych w zestawie mocowania przekładni napędowej (nr części 25566-06, sprzedawany oddzielnie).
  • Śruby kołnierzowe zębatki wału korbowego zębatki głównej wałka rozrząduNIE SĄ wymienne.
  1. Zdejmij pokrywę rozrządu i uszczelkę zgodnie ze wskazówkami w instrukcji serwisowej.
  2. Sprawdź w instrukcji serwisowej, jak wykręcić śruby kołnierzowe zębatki wału korbowego i zębatki głównej wałka rozrządu. Zdejmij podkładki. Wyrzuć śruby.
  3. Zwolnij pompę olejową i wymontuj płytkę rozrządu i krzywki. Zapoznaj się z instrukcją serwisową, aby zdemontować krzywki z płyty nośnej. Wyrzuć płytę nośną.
  4. Ostrożnie wyjmij zespół pompy olejowej z wału korbowego.
  5. Sprawdź krzywki, łańcuch, koła łańcuchowe, pompę olejową, napinacze łańcucha i prowadnicę pod kątem zużycia i wymień w razie potrzeby. Sprawdź w instrukcji serwisowej procedury kontroli i wymiany.
MONTAŻ
UWAGA
  • Szczegółowe informacje na temat poniższych procedur instalacji zamieszczono w odpowiednich częściach instrukcji serwisowej.
  • Podczas montażu zestawów wałka rozrządu Screamin' Eagle zamontuj pierścień O-ring dołączony do tego zestawu na wale wielowypustowym tylnego wałka rozrządu, jak pokazano na Rysunek 1.
  1. Za pomocą NARZĘDZIA DO MONTAŻU WAŁKA ROZRZĄDU (nr kat. HD-47956), zamontuj wałki rozrządu, łańcuchy i napinacze na nowej płytce rozrządu.
  2. Zamontuj pompę oleju zgodnie z instrukcją obsługi serwisowej.
  3. Zamontuj zespół płytki rozrządu w skrzyni korbowej.
  4. Korzystając z NARZĘDZIA DO BLOKOWANIA WAŁU KORBOWEGO/ZĘBATKI WAŁKA ROZRZĄDU SCREAMIN' EAGLE (nr kat. 94076-09) zamontuj zębatki rozrządu, łańcuch i napinacz.
  5. Zamontuj pokrywę rozrządu i nową uszczelkę z zestawu serwisowego krzywki (nr kat 17045-99D, do kupienia osobno).
  6. UWAGA
    Przed zainstalowaniem bezpiecznika głównego upewnij się, że przełącznik zapłonu znajduje się w pozycji OFF (wyłączone).
  7. Aby zainstalować główny bezpiecznik, sprawdź w instrukcji obsługi odpowiednie wskazówki i postępuj zgodnie z nimi.

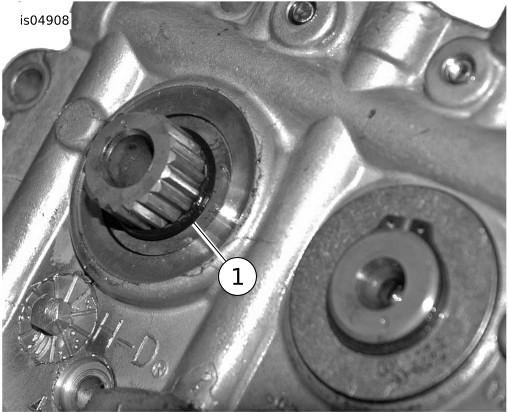

1Pierścień O-ring z zestawu
Rysunek 1. Pierścień O-ring zamontowany na wale wielowypustowym
ELEMENTY ZESTAWU SERWISOWEGO

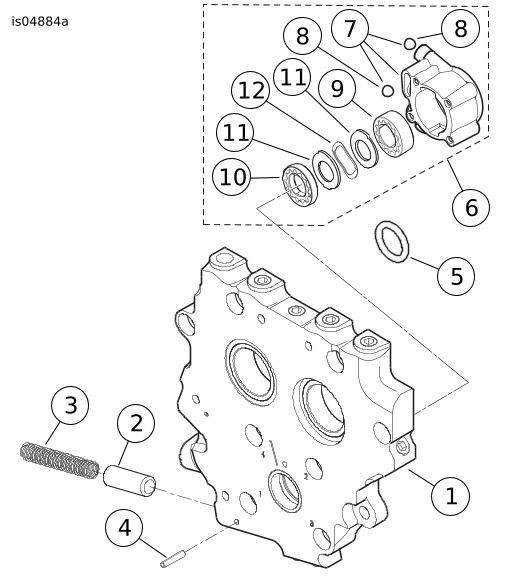

Rysunek 2. Części serwisowe, płyta nośna krzywki kęsów Screamin' Eagle i zestaw pompy olejowej o dużej objętości
Tabela 2. Elementy zestawu serwisowego
Pozycja
Opis (liczba)
Numer części
1
Płytka ustalająca wałka rozrządu
(zawiera elementy 2-4).
25400019
2
  • Zawór nadmiarowy, pompa olejowa (zawór obejściowy)
26400-82B
3
  • Sprężyna, zawór bezpieczeństwa
26210-99
4
  • Kołek
601
5
Pierścień O-ring, montaż wałka rozrządu
11290
6
Zespół pompy olejowej
(zawiera elementy 7-12)
62400001
7
  • Zespół obudowy, pompa oleju (zawiera poz. 8)
Nie jest sprzedawany jako oddzielna część zamienna
8
  • ... Kulka (2)
8873
9
  • Zespół gerotora, płukanie
Nie jest sprzedawany jako oddzielna część zamienna
10
  • Zespół gerotora, ciśnienie
Nie jest sprzedawany jako oddzielna część zamienna
11
  • Płytka separatora, gerotor (2)
Nie jest sprzedawany jako oddzielna część zamienna
12
  • Sprężyna, separator
40323-00
