KIT DE PLACA DE SUPORTE SCREAMIN' EAGLE BILLET CAM E BOMBA DE ÓLEO DE GRANDE VOLUME
J053372025-01-23
GERAL
Kit n.º
25282-11
Modelos
Para informação sobre modelos correspondentes, veja o catálogo de vendas P&A ou a secção Peças e Acessórios ou a secção Parts and Accessories (Peças e Acessórios) no site www.harley-davidson.com (apenas em inglês).
Peças adicionais necessárias
Para instalar adequadamente este kit, é necessário comprar em separado os seguintes itens adicionais:
Tabela 1. Peças adicionais necessárias
Descrição
Núm. ref.
Kit de Serviço de Oficina de Cames
17045-99D
Kit de retenção da engrenagem
91800088
Ferramentas e suprimentos necessários
A instalação adequada deste kit também exige a utilização das seguintes ferramentas e dos seguintes materiais:
  • Ferramenta de Montagem da Árvore de Cames (Peça N.º HD-47956)
  • Ferramenta de Bloqueio de Cambota/Árvore de Cames Screamin' Eagle (Peça N.º 94076-09)
  • Loctite® 243 Threadlocker and Sealant - Blue (Peça N.º 99642-97)
  • Loctite 262 Threadlocker and Sealant - Red (Peça N.º 94759-99)
  • Loctite 7649 Cleaner/Primer (Peça N.º 98968-99)
  • Lubrificante de Montagem Screamin' Eagle (Peça N.º 94971-09)
ATENÇÃO
A segurança do condutor e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço de oficina. Se o procedimento estiver para além das suas capacidades ou não dispuser das ferramentas adequadas, solicite a instalação a um concessionário Harley-Davidson. A instalação inadequada deste kit poderá provocar acidentes mortais ou lesões corporais graves. (00333b)
NOTA
Esta Folha de instruções faz referência às informações do Manual de serviço. É necessário um Manual de serviço para este ano/modelo de motocicleta para esta instalação, estando este disponível nos concessionários Harley-Davidson.
Conteúdo do kit
Consultar Figura 2 e Tabela 2.
PREPARAÇÃO
NOTA
Para veículos equipados com sirene de segurança:
  • Verifique se o comando à distância mãos-livres está presente.
  • Rode o interruptor da chave de ignição para a posição ignição (IGNITION).
ATENÇÃO
Para evitar a pulverização de combustível, purgue o sistema de combustível de alta pressão antes de desligar a linha de alimentação. A gasolina é extremamente inflamável e altamente explosiva, o que pode provocar acidentes mortais ou lesões corporais graves. (00275a)
  1. Para saber como purgar o circuito de abastecimento de gasolina de alta pressão e remover a conduta de abastecimento de combustível, siga as instruções que constam do manual de serviço de oficina.
ATENÇÃO
Para impedir um arranque acidental do veículo, que pode provocar acidentes mortais ou lesões corporais graves, retire o fusível principal antes de continuar. (00251b)
  1. Consultar o manual de serviço de oficina e seguir as instruções para a remoção do fusível principal. Remover o assento do motociclo. Guarde todas as ferragens de montagem do assento.
REMOÇÃO
NOTA
A instalação deste kit implica a remoção e instalação da placa de suporte de cames. Para obter instruções, consulte o manual de serviço de oficina, com as seguintes exceções relativas aos componentes do compartimento de cames:
  • Os parafusos principais da biela e da engrenagem são especialmente endurecidos, e as anilhas chatas têm diâmetros e superfícies especiais. Ao instalar este kit, utilize APENAS as peças fornecidas no Kit de Retenção de Engrenagens de Acionamento (Peça N.º 25566-06, vendida separadamente).
  • Os parafusos flangeados da engrenagem da biela e os parafusos flangeados principais da engrenagem de cames NÃO SÃO intercambiáveis.
  1. Remova a cobertura e a junta dos cames de acordo com as instruções do manual de serviço de oficina.
  2. Para saber como remover e descartar os parafusos flangeados da engrenagem da biela e os parafusos flangeados principais e as anilhas da engrenagem de cames, consulte o manual de serviço de oficina.
  3. Solte a bomba de óleo e remova a placa de suporte de cames e os próprios cames. Para saber como desmontar os cames da placa de suporte, consulte o manual de serviço de oficina. Descarte a placa de suporte.
  4. Remova cuidadosamente a unidade de bomba de óleo da cambota.
  5. Inspecione os cames, a corrente, as engrenagens, a bomba de óleo, os tensores da corrente e a guia, para ver se apresentam sinais de desgaste, e substitua essas peças conforme necessário. Para obter informações sobre os procedimentos de inspeção e substituição, consulte o manual de serviço de oficina.
INSTALAÇÃO
NOTA
  • Para obter informações detalhadas sobre os seguintes procedimentos de instalação, consulte as secções adequadas do manual de serviço de oficina.
  • Ao instalar os kits de árvore de cames Screamin' Eagle, instale a anilha de borracha incluída neste kit sobre o veio estriado da árvore de cames traseira, conforme indicado no Figura 1.
  1. Utilização da FERRAMENTA DE MONTAGEM DA ÁRVORE DE CAMES (Peça N.º HD-47956), monte as árvores de cames, as correntes e os tensores na nova placa de suporte de cames.
  2. Instale a bomba de óleo de acordo com as instruções do manual de serviço de oficina.
  3. Instale a unidade da placa de apoio dos cames na cambota.
  4. Utilizando a FERRAMENTA DE BLOQUEIO DE ENGRENAGEM DE CAMBOTA/ÁRVORE DE CAMES SCREAMIN' EAGLE (Peça N.º 94076-09), instale as engrenagens, a corrente e o tensor de cames.
  5. Instale a cobertura de cames e uma junta nova do Kit de Serviço de Oficina de Cames (Peça N.º 17045-99D, disponível separadamente).
  6. NOTA
    Antes de instalar o fusível principal, certifique-se de que o interruptor da ignição está na posição "OFF" (desligado).
  7. Consulte o manual de serviço de oficina e siga as instruções para instalar o fusível principal.
1Anilha de borracha do kit

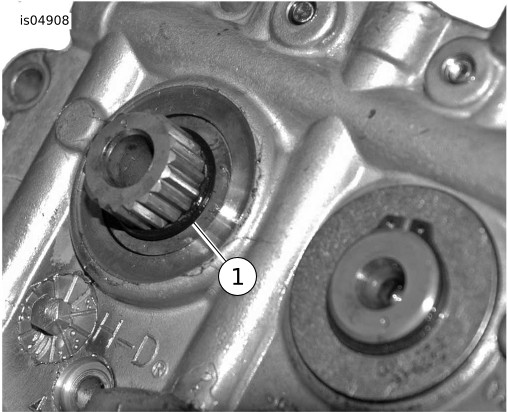

Figura 1. Anilha de borracha instalada no eixo estriado
PEÇAS DE REPOSIÇÃO

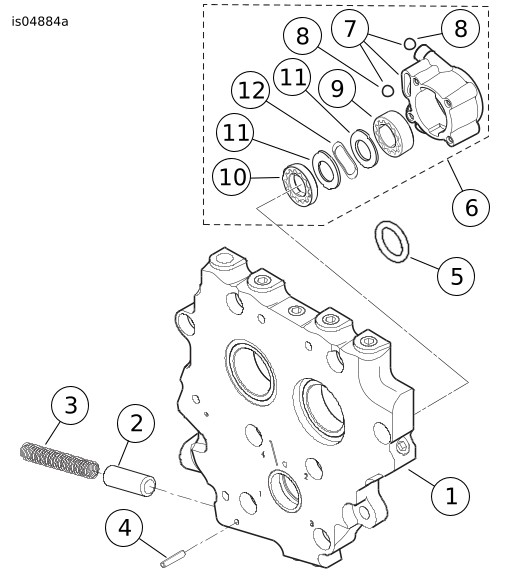

Figura 2. Peças de Serviço de Oficina, Kit de Placa de Suporte Screamin' Eagle Billet Cam e Bomba de Óleo de Grande Volume
Tabela 2. Peças de reposição
Item
Descrição (quantidade)
Núm. ref.
1
Placa de suporte de cames, tarugo
(inclui os itens 2 a 4)
25400019
2
  • Válvula de descompressão, bomba de óleo (válvula de "bypass")
26400-82B
3
  • Mola, válvula de descarga
26210-99
4
  • Pino-guia
601
5
Anilha de borracha, instalação de árvore de cames
11290
6
Unidade da bomba de óleo
(inclui os itens 7 a 12)
62400001
7
  • Unidade de revestimento exterior, bomba de óleo (inclui o item 8)
Não é vendido separadamente
8
  • ... Esfera (2)
8873
9
  • Conjunto de limpeza do gerotor
Não é vendido separadamente
10
  • Conjunto de pressão do gerotor
Não é vendido separadamente
11
  • Placa de separação, gerotor (2)
Não é vendido separadamente
12
  • Mola, separador
40323-00
