SCREAMIN' EAGLE鋼環式凸輪支撐板和高容量油泵工具包
J053372025-01-23
概述
工具包編號
25282-11
車型
有關車型適配資訊，請參閱 P&A 零售目錄或 www.harley-davidson.com 網站上的零件和配件章節（僅限英文）。
其他所需零件
正確安裝此工具包需要單獨購買以下附加物件：
表格1。 其他所需零件
說明 | Part No. |
|---|---|
凸輪維修工具包 | 17045-99D |
傳動齒輪固定工具包 | 91800088 |
所需工具和用品
正確安裝此工具包還需要使用以下工具和材料：
- 凸輪軸裝配工具（零件編號HD-47956）
- Screamin' Eagle 曲軸/凸輪軸鏈輪鎖定工具（零件編號 94076-09）
- Loctite® 243 螺紋鎖固劑和密封膠 - 藍色（零件編號 99642-97）
- Loctite 262 螺紋鎖固劑和密封膠 - 紅色（零件編號 94759-99）
- Loctite 7649 清潔劑/底漆（零件編號 98968-99）
- Screamin' Eagle 組件潤滑油（零件編號 94971-09）
警告此工具包的正確安裝攸關騎士與乘客的安全。 請使用適當的維修手冊程序。 如果該程序不在您的能力範圍內，或者您沒有正確的工具，請讓Harley-Davidson經銷商進行安裝。 此工具包安裝不當，可能造成死亡或重傷。 (00333b)
附註
此說明書參考維修手冊上的資訊。 這個安裝需要這個年份或車型的重車維修手冊，可從Harley-Davidson經銷商取得。
準備
附註
對於配備防盜警報器的車輛：
- 確認有遙控鑰匙。
- 將點火鑰匙開關轉到IGNITION（點火）位置。
警告為防止燃油噴灑，斷開供油管之前請先淨化高壓燃油系統。 汽油極為易燃、易爆，可能造成死亡或重傷。 (00275a)
- 按照維修手冊的指導，釋放燃油供應中的高壓汽油，並拆除燃油供應管路。
警告為了防止車輛意外啟動而造成死亡或重傷，請先拆下主保險絲，再繼續。 (00251b)
- 參閱維修手冊並遵循說明拆下主保險絲。 取下座位。 保存所有座位安裝硬體。
拆卸
附註
安裝該工具包需要拆卸並重新安裝凸輪支撐板。 請參考維修手冊中的說明，但針對凸輪室部件有以下例外情況：
- 曲柄和主凸輪鏈輪凸緣螺栓經過特殊硬化處理，平墊圈具有特定直徑，其表面經過精密研磨處理。 安裝此工具包時，請僅使用傳動齒輪固定工具包（零件編號 25566-06，單獨出售）中提供的零件。
- 曲柄鏈輪凸緣螺栓與主凸輪鏈輪凸緣螺栓不可互換。
- 按照維修手冊的指導，拆下凸輪蓋和密封墊。
- 根據維修手冊的說明，拆除並丟棄曲柄鏈輪凸緣螺栓、主凸輪鏈輪凸緣螺栓及墊圈。
- 松開油泵，拆下凸輪支撐板和凸輪。 根據維修手冊的說明，將凸輪從支撐板上拆下。 丟棄支撐板。
- 小心地將油泵組件從曲軸上拆下。
- 檢查凸輪、鏈條、鏈輪、油泵、鏈條張緊器和導件是否有磨損，根據需要進行更換。 請參考維修手冊的檢查和更換程序。
安裝
附註
- 有關以下安裝程序的詳細資訊，請參閱維修手冊的相關部分。
- 安裝Screamin' Eagle凸輪軸工具包時，請將此工具包中隨附的O形環安裝在後凸輪軸的花鍵軸上，如圖1所示。
- 使用凸輪軸裝配工具（零件編號 HD-47956），將凸輪軸、鏈條和張緊器組裝到新的鋼環式凸輪支撐板上。
- 按照維修手冊的說明安裝油泵。
- 將凸輪支撐板部件安裝到曲軸箱中。
- 使用 SCREAMIN' EAGLE 曲軸／凸輪軸鏈輪鎖定工具（零件編號 94076-09），安裝凸輪鏈輪、鏈條和張緊器。
- 從凸輪維修工具包（零件編號 17045-99D，單獨提供）中安裝凸輪蓋和新的密封墊。
- 請參閱維修手冊，並按照說明安裝主保險絲。
附註
安裝主保險絲 之前 ，請確認點火鑰匙開關置於OFF（關閉）位置。

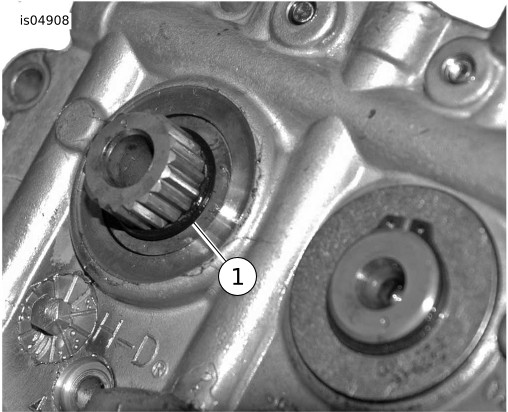

| 1 | 工具包中的O形環 |
圖1。 O形環安裝在花鍵軸上
維修零件

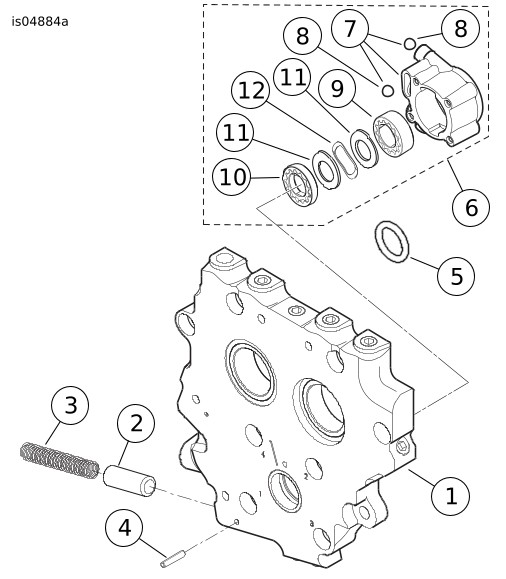

圖2。 維修零件，Screamin' Eagle 鋼環式凸輪支撐板和高容量油泵工具包
表格2。 維修零件
項目 | 產品描述（數量） | Part No. |
|---|---|---|
1 | 凸輪支撐板，鋼環式 （包括第 2-4 項） | 25400019 |
2 |
| 26400-82B |
3 |
| 26210-99 |
4 |
| 601 |
5 | O 型環，凸輪軸安裝 | 11290 |
6 | 油泵組件 （包括第 7-12 項） | 62400001 |
7 |
| 不單獨出售 |
8 |
| 8873 |
9 |
| 不單獨出售 |
10 |
| 不單獨出售 |
11 |
| 不單獨出售 |
12 |
| 40323-00 |
