SCREAMIN' EAGLE STAGE 2 BIG BORE -SARJAT EFI-MALLEILLE
J053652025-01-23
YLEISTÄ
Sarjan numero
27543-08, 27545-08, 27557-08
Mallit
Mallien sovitustiedot ovat P&A-myyntiluettelossa ja sivun www.harley-davidson.com Parts and Accessories (Osat ja lisävarusteet) -osiossa (vain englanniksi).
Lisäosia tarvitaan
Erikseen myytävää Cam Spacer Kit -nokkavälikesarjaa (25928-06) suositellaan. Tämä sarja sisältää viisi erilaista välikettä hammaspyörän asianmukaista kohdistusta varten.
VAROITUSKuljettajan ja matkustajan turvallisuus riippuu tämän sarjan oikeasta asennuksesta. Noudata korjaamokäsikirjan menettelyjä. Jos toimenpide on mielestäsi liian vaikea tai sinulla ei ole sen tekemiseen tarvittavia työkaluja, pyydä Harley-Davidson-jälleenmyyjää tekemään asennus. Tämän sarjan virheellinen asennus voi aiheuttaa kuoleman tai vakavan loukkaantumisen. (00333b)
HUOMAUTUS
Tässä ohjelehdessä viitataan korjaamokäsikirjan tietoihin. Asennusta varten tarvitaan moottoripyörämallin korjaamokäsikirja, joka on saatavana Harley-Davidson-jälleenmyyjältä.
Tämän sarjan sisältämä tuotetietotarra on California Air Resource Boardin (CARB) päästövaatimus kaikille vuosien 2007 Touring-malleille ja 2007-2008 Dyna- ja Softail-malleille. Aseta tarra rungon oikealle puolelle suoraan valmistenumeron tarran alapuolelle. Tätä tarraa ei tarvita Kalifornian osavaltion ulkopuolella.
Sarjan sisältö
ASENTAMINEN
VAROITUSKun huollat polttoainejärjestelmää, älä tupakoi. Pidä se etäällä avotulesta ja kipinöistä. Bensiini on erittäin helposti syttyvää ja räjähtävää, mikä voi aiheuttaa kuoleman tai vakavan loukkaantumisen. (00330a)
HUOMAUTUS
Big-Bore Stage 2 -sarja on tarkoitettu vain korkeaa suorituskykyä vaativaa käyttöä varten. Moottoreihin liittyvät viritysosat on tarkoitettu vain kokeneille kuljettajille.
Näiden sarjojen sisältämä ilmanpuhdistin on suunniteltu toimimaan vain näiden sarjojen kanssa. Mitään muuta komponenttien yhdistelmää ei ole vahvistettu lailliseksi katukäyttöön.
1690-muunnossarjan tiivisteet poistavat O-renkaiden tarpeen alkuperäisessä tiivisteessä. Tästä syystä ÄLÄ asenna alkuperäisiä (OE) O-renkaita (11273) sylinteritappien yläosaan, sillä muuten moottori voi vaurioitua vakavasti.
Big-Bore-sylinterin ja männän muunnos
HUOMAUTUS
Tämän sarjan asentaminen edellyttää sylinterinkansien, sylinterien ja mäntien poistamista. Katso ohjeet huolto-oppaasta.
High Performance-nokka-akselit
HUOMAUTUS
Tämän sarjan asennus edellyttää nokan tukilevyn irrottamista ja asentamista. Katso ohjeet huolto-oppaasta.
Männän ja venttiilin välyksen mittaaminen
Asennettuasi ei-alkuperäisen nokka-akselin, tarkasta männän ja venttiilin välys.
- Levitä 1/8 tuuman (3 mm) kerros savea mäntien kruunuihin alueilla, joilla venttiilit kohtaavat männät.
- Katso ohjeet huolto-oppaasta ja kokoa kannet ja venttiilikoneisto sekä kiristä sylinterinastat määritettyyn vääntömomenttiin.
- Kierrä moottoria käsin kaksi täyttä kierrosta.
- Poista päät ja mittaa savi ohuimmassa kohdassa.
HUOMAUTUS
Saven on oltava ohuimmasta kohdastaan 0,080 tuumaa (2,03 mm). Jos tämä mittaus ei täytä vähimmäispaksuutta, venttiililovien syvyyttä on lisättävä. Lovien syvyys ei saa ylittää 0,135 tuumaa (3,43 mm).
Venttiilien välisen välyksen mittaaminen
HUOMAUTUS
Odota kymmenen minuuttia ennen moottorin kiertämistä työntötankojen asentamisen jälkeen. Sysäimet ilmaantuvat, estäen työntötankojen ja venttiilien vääntymisen.
- Kierrä moottoria niin, että etusylinterin molemmat venttiilit ovat osittain auki. Valota taskulampulla pakoaukon läpi ja katso sytytystulpan reiästä nähdäksesi venttiilit. Kierrä tarvittaessa pisteeseen, jossa pako- ja imuventtiilien päät kohtaavat molempien venttiilien ollessa yhtä paljon irti pohjistaan.
- Kahden venttiilipään väliin tarvitaan 0,04 tuuman (1,016 mm) välys. Mittaa tämä 0,04 tuuman lankamittarilla (1). Hio imu- ja pakoventtiilien reunoja 45° kulmassa (2) säätääksesi välystä.
- Toista vaiheet 1 ja 2 takasylinterille.
HUOMAUTUS
Katso Kuva 1 . Jos imu- ja pakoventtiilit on tarkastuksen jälkeen hiottava kahden venttiilipään välisen 0,040 tuuman (1,016 mm) välyksen täyttämiseksi, marginaalit (3) on mitattava seuraavasti: 0,031 tuuman (0,787 mm) vähimmäismarginaali pakoventtiileille ja 0,015 tuuman (0,381 mm) vähimmäismarginaali imuventtiileille.
Asenna uudet männät, sylinterit ja sylinterinkannet
- Kokoonpano - Asenna männät, sylinterit ja sylinterinkannet. Katso korjaamokäsikirjaa
High Performance -kytkinkalvojousi
- Purkaminen - Poista ensisijainen ketjukotelo, ketju, kalvojousen pidike ja kalvojousi. Katso korjaamokäsikirjaa
- Kokoonpano - Asenna kalvojousen pidike, kalvojousi, ketju ja ensisijainen ketjukotelo. Katso korjaamokäsikirjaa
High Performance -ilmanpuhdistin
Noudata tämän sarjan High Performance -ilmanpuhdistimen mukana toimitettuja ohjeita asennusta varten.
| 1 | 0,04 tuuman lankamittari |
| 2 | 45 asteen kulma |
| 3 | Venttiilimarginaalit |

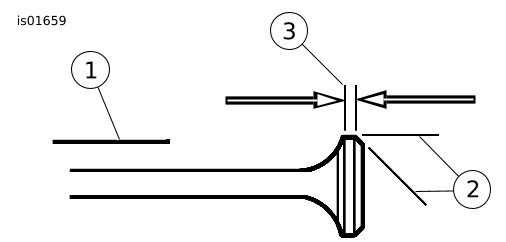

Kuva 1. Viistot venttiilipäät
Lopullinen kokoonpano
| 1. | Asenna pääsulake. Katso korjaamokäsikirjaa | |
| 2. | Asenna istuin (jos irrotettu). Kun satula on asennettu, tarkista sen kiinnitys nostamalla sitä. Katso korjaamokäsikirjaa |
Kalibroi ECM uudelleen
HUOMAUTUS
ECM on kalibroitava uudelleen tämän sarjan asennuksen yhteydessä. Jos ECM:ää ei kalibroida asianmukaisesti uudelleen, seurauksena voi olla vakava moottorivaurio. (00399b)
Lataa uusi ECM-kalibrointi Digital Technician™-työkalua hyödyntämällä Harley-Davidson-jälleenmyyjällä.
HUOLTO-OSAT

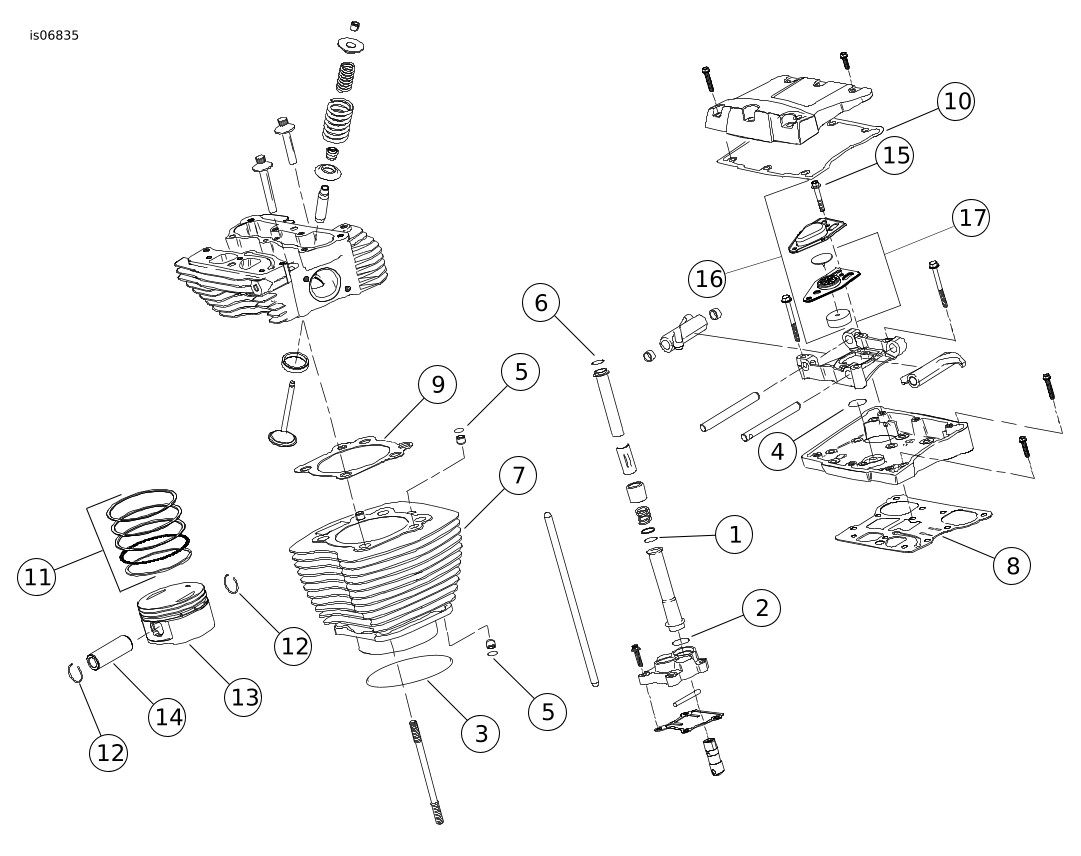

Kuva 2. Huolto-osat: Screamin' Eagle Big Bore EFI Stage 2 -sarja
Taulukko 1. Huolto-osat: Screamin' Eagle Big Bore EFI Stage 2 -sarja
Kohde | Kuvaus (määrä) | Osanumero |
|---|---|---|
1 | O-rengas, keskimmäinen työntötangon kansi (4) | 11132A |
2 | O-rengas, alempi työntötangon kansi (4) | 11145A |
3 | O-rengas, sylinteri tappi (2) | 11256 |
4 | O-rengas, keinuvivun käsituki (2) | 11270 |
5 | O-rengas, sylinterikannen renkaan kohdistustappi (2) | 11273 |
6 | O-rengas, ylempi työntötangon kansi (4) | 11293 |
7 | Kokoonpano, 1690-sylinteri, musta (2) | 16547-99A |
8 | Tiiviste, keinuvivun alakate (2) | 16719-99B |
9 | Sarja, kannen tiiviste (2) | 16787-99A |
10 | Tiiviste, keinuvivun yläkate (2) | 17386-99A |
11 | Rengassarja, mäntä, 1690-vakio (2) | 21918-99 |
12 | Varmistinrengas, männäntappi (4) | 22097-99 |
13 | Mäntä, 1690-vakio (2) | Ei myytävänä erikseen |
14 | Tappi, mäntä (2) | 22131-05 |
15 | Huohotinputki (4) | 4400 |
16 | Huohotinkokoonpano | 17025-03A |
17 | Äänenvaimenninkokoonpano (2) | 26500002 |
18 | Suodatinelementti, huohotin (2) | 63815-99 |
19 | Tiiviste, imusarja (ei kuvassa) (2) | 26995-86B |
20 | Stage 1 -ilmanpuhdistin (ei kuvassa) | |
| 29406-08 29260-08 29440-99D | |
21 | Kytkimen kalvojousi, high performance (ei kuvassa) | 37951-98 |
22 | Loctite 262, punainen, 0,5 ml putki (ei kuvassa) | 94673-99 |
23 | Tuotetietotarra (ei kuvassa) | Ei myytävänä erikseen |
Mäntäsarja (21966-07) sisältää kohdat 11-14. Huohotin
Tiivistesarja (17162-03) sisältää kohdat 15-18. | ||
Kuva 3. Huolto-osat: Screamin' Eagle Big Bore EFI Stage 2 -sarja
Taulukko 2. Huolto-osat: Screamin' Eagle Big-Bore EFI Stage 2 -sarja
Kohde | Kuvaus (määrä) | Osanumero |
|---|---|---|
1 | Tiiviste, nokan kansi | 25244-99A |
2 | Pidikerengas | 11461 |
3 | Nokka-akseli, edessä, SE-255 | Ei myytävänä erikseen |
4 | Nokka-akseli, takana, SE-255 | Ei myytävänä erikseen |
5 | Laakeri, neula (2) (ostettava tarvittaessa erikseen) | 9215 |
6 | O-rengas, öljypumpusta kampikammioon | 11286 |
7 | O-rengas, nokkakannesta kampikammioon (2) | 11301 |
Tuotteet, jotka mainitaan tekstissä, mutta eivät sisälly sarjaan: | ||
A | Nokka-aseman kiinnityssarja (sisältää ruuvin ja aluslevyn) | 91800088 |
Huomautuksia: Kohdat 3 ja 4 saatavana nokka-akselisarjassa (25638-07). | ||
