مجموعات SCREAMIN' EAGLE كبيرة التجويف من المرحلة الثانية لموديلات EFI
J053652025-01-23
عام
رقم المجموعة
27543-08, 27545-08, 27557-08
الموديلات
للاطلاع على معلومات تركيب الموديل، راجع كتالوج بيع قطع الغيار والملحقات بالتجزئة أو قسم والملحقات على الموقع www.harley-davidson.com (باللغة الإنجليزية فقط).
قطع الغيار الإضافية المطلوبة
يوصى بشراء مجموعة أدوات مباعد الكامة (25928-06) بشكل منفصل. تتضمن مجموعات الأدوات هذه خمسة مباعدات مختلفة لتحقيق المحاذاة الصحيحة للدولاب المسنن.
تحذيرتعتمد سلامة قائد الدراجة والراكب على تركيب هذا الطقم بشكل سليم. استخدم إجراءات دليل الصيانة المناسبة. إذا لم تستطع القيام بهذا الإجراء، أو لم تكن لديك الأدوات المناسبة، فتفضل بزيارة وكيل Harley-Davidson لإجراء عملية التركيب. قد يؤدي تركيب هذا الطقم بشكل غير سليم إلى حدوث وفاة أو إصابة خطيرة. (00333b)
ملاحظة
يشير مستند التعليمات هذا إلى المعلومات الواردة في دليل الصيانة. ستحتاج إلى دليل الصيانة الخاص بموديل الدراجة النارية لتنفيذ عملية التركيب المذكورة ويمكنك الحصول عليه من وكيل Harley-Davidson.
ملصق معلومات المنتج الموجود في هذه المجموعة أحد متطلبات لائحة الانبعاثات الصادرة عن مجلس موارد الهواء في ولاية كاليفورنيا لجميع موديلات Touring لعام 2007 وموديلات Dyna وSoftail لعامَي 2007 و2008. ضع الملصق على الجانب الأيمن من الهيكل أسفل ملصق VIN مباشرةً. هذا الملصق غير مطلوب خارج ولاية كاليفورنيا.
التركيب:
تحذيرعند خدمة نظام الوقود، لا تدخن ولا تسمح بوجود مصادر لهب مكشوف أو شرر في هذه المنطقة. البنزين مادة سريعة الاشتعال وشديدة الانفجار، وقد يؤدي إلى الوفاة أو حدوث إصابة خطيرة. (00330a)
ملاحظة
هذه المجموعة كبيرة التجويف من المرحلة الثانية مخصصة للاستخدامات عالية الأداء فقط. القطع عالية الأداء المرتبطة بالمحرك مخصصة لقادة الدراجات المتمرسين فقط.
صُمم منقّي الهواء الذي تحتوي عليه مجموعات الأدوات هذه ليعمل مع هذه المجموعات فقط. ولم يتم تأكيد مدى قانونية استخدام أي مجموعة أخرى من المكونات في الشارع.
تُغني الحشيات الموجودة في مجموعة أدوات التحويل 1960 عن الحاجة إلى الحلقات الدائرية للحشية الأصلية. ولهذا السبب، لا تركِّب الحلقات الدائرية الأصلية (11273) في أعلى أسنان تثبيت الأسطوانة، وإلا فقد يتعرض المحرك لضرر بالغ.
تحويل الأسطوانة كبيرة التجويف والمكبس
ملاحظة
يتطلب تركيب مجموعة الأدوات هذه نزع رؤوس الأسطوانات والأسطوانات والمكابس. راجع دليل الصيانة للاطلاع على التعليمات.
أعمدة الكامات عالية الأداء
ملاحظة
يتطلب تركيب هذه المجموعة خلع لوحة دعم الكامة وتركيبها. راجع دليل الصيانة للاطلاع على التعليمات.
قياس الخلوص بين المكبس والصمام
بعد تركيب كامات غير الكامات الأصلية، تحقق من الخلوص بين المكبس والصمام.
- ضع طبقة من الطمي بسُمك 1/8 بوصة (3 مم) على تاجَي المكبسين في مناطق التقاء الصمامات بالمكابس.
- راجع دليل الصيانة، وجمِّع الرؤوس وسلسلة الصمامات، وأحكِم ربط مسامير الأسطوانة بعزم الربط المحدد.
- دوّر المحرك دورتين كاملتين باليد.
- أزل الرؤوس وقِس سُمك الطين في النقطة الأربع.
ملاحظة
يجب أن يكون سُمك الطمي 0.080 بوصة (2.03 مم) في أرق نقطة له. إذا كان هذا القياس لا يحقق الحد الأدنى من السُمك، فيجب زيادة عمق شقوق الصمامات. يجب ألا يتجاوز عمق الشقوق 0.135 بوصة (3.43 مم).
قياس الخلوص من الصمام إلى الصمام
ملاحظة
انتظر لمدة عشر دقائق قبل إدارة المحرك بعد تركيب قضبان الدفع. يتيح ذلك استخراج عتلات الدفع ومنع انثناء قضبان الدفع أو الصمامات.
- دوّر المحرك بحيث يصبح الصمامان الموجودان على الأسطوانة الأمامية مفتوحين جزئيًا. أضئ مصباحًا عبر منفذ العادم وانظر عبر فتحة شمعة الإشعال لرؤية الصمامات. دوّر المحرك حتى النقطة التي يتقاطع فيها رأسا العادم وصمام السحب، بحيث يبرز الصمامان عن موضعيهما بالمقدار نفسه.
- يجب توفر خلوص بمسافة 0.040 بوصة (1.016 مم) بين رأسي الصمامين. استخدم مقياس أسلاك بقياس 0.040 بوصة (1) لقياس ذلك. لضبط الخلوص، اكشط حواف صمامي السحب والعادم بزاوية 45 درجة (2).
- كرر الخطوتين 1 و2 للأسطوانة الخلفية.
ملاحظة
راجع الشكل 1 . إذا كان من الضروري بعد الفحص كشط صمامات السحب والعادم للوصول إلى الخلوص البالغ 0.040 بوصة (1.016 مم) بين رأسي الصمامَين، يجب قياس الهوامش (3) على النحو التالي: الحد الأدنى للهامش في صمامات العادم 0.031 بوصة (0.787 مم) والحد الأدنى للهامش في صمامات السحب 0.015 بوصة (0.381 مم).
ركِّب المكابس والأسطوانات ورؤوس الأسطوانات الجديدة
- التجميع - ركِّب المكابس والأسطوانات ورؤوس الأسطوانات. راجع دليل الصيانة.
زنبرك حاجز القابض عالي الأداء
- التفكيك - انزع علبة الجنزير الرئيسي والجنزير وأداة تثبيت زنبرك الحاجز وزنبرك الحاجز راجع دليل الصيانة.
- التجميع - ركِّب أداة تثبيت زنبرك الحاجز وزنبرك الحاجز والجنزير وعلبة الجنزير الرئيسي. راجع دليل الصيانة.
منقّي الهواء عالي الأداء
اتبع التعليمات المرفقة مع منقّي الهواء عالي الأداء في هذه المجموعة للتركيب.

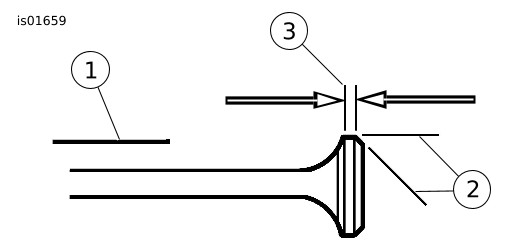

| 1 | 0.040 بوصة. قياس السلك |
| 2 | زاوية 45 درجة |
| 3 | هوامش الصمامات |
الشكل 1. تجليف رؤوس الصمامات
التجميع النهائي
| 1. | قم بتركيب المنصهر الرئيسي. راجع دليل الصيانة. | |
| 2. | ركِّب المقعد (في حالة إزالته). بعد تركيب المقعد، اسحب المقعد لأعلى للتأكد من أنه ربطه بإحكام. راجع دليل الصيانة. |
إعادة معايرة وحدة التحكم الإلكتروني (ECM)
ملاحظة
تجب إعادة معايرة ECM عند تركيب هذه العلبة. قد تؤدي عدم إعادة معايرة ECM بشكل سليم إلى تلف المحرك بشدة. (00399b)
نزّل معايرة وحدة التحكم الإلكتروني (ECM) الجديدة باستخدام Digital Technician™ لدى وكيل Harley-Davidson.
قطع غيار الخدمة

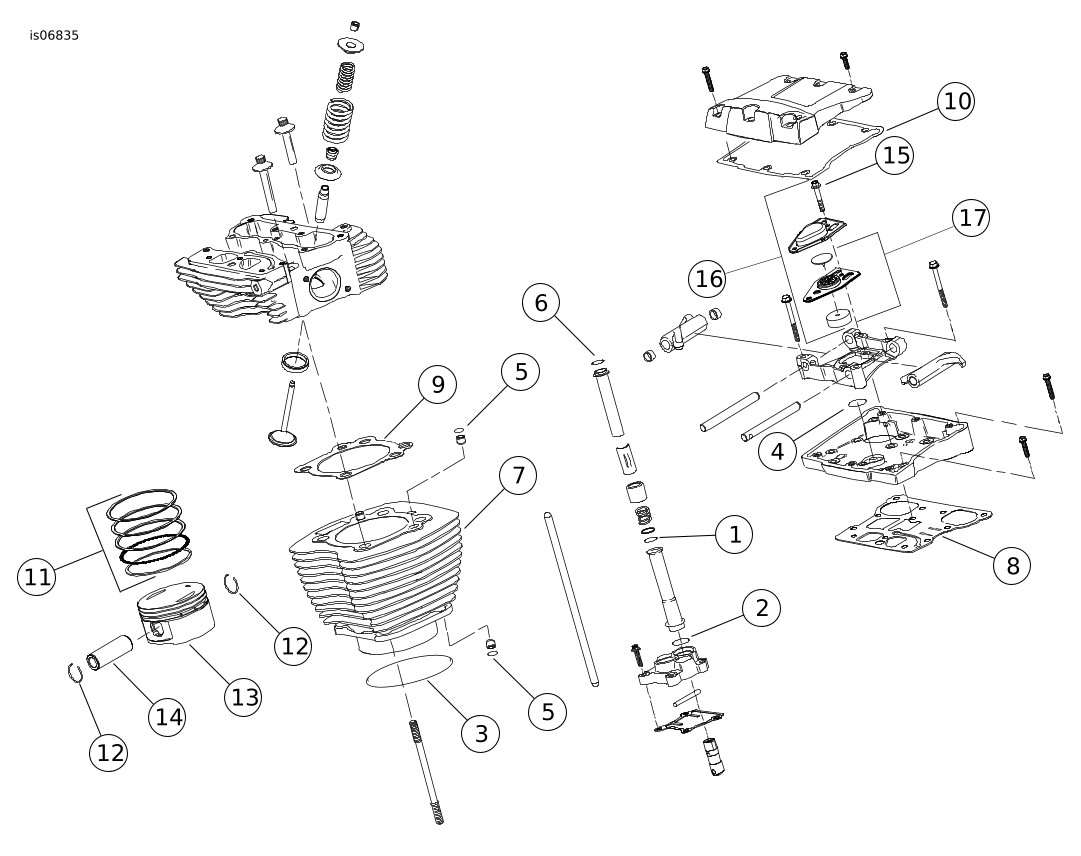

الشكل 2. قطع غيار الخدمة: مجموعة أدوات Screamin' Eagle كبيرة التجويف من المرحلة الثانية لموديلات EFI
الجدول 1. قطع غيار الخدمة: مجموعة أدوات Screamin' Eagle كبيرة التجويف من المرحلة الثانية لموديلات EFI
العنصر | الوصف (الكمية) | رقم الجزء |
|---|---|---|
1 | حلقة على شكل حرف O، غطاء ذراع الدفع الأوسط (4) | 11132A |
2 | حلقة على شكل حرف O، غطاء ذراع الدفع السفلي (4) | 11145A |
3 | حلقة على شكل حرف O، سدادة الأسطوانة (2) | 11256 |
4 | حلقة على شكل حرف O، دعم ذراع الاهتزاز (2) | 11270 |
5 | الحلقة الدائرية، دسار حلقة سطح الأسطوانة | 11273 |
6 | حلقة على شكل حرف O، غطاء ذراع الدفع العلوي (4) | 11293 |
7 | المجموعة، أسطوانة 1690، أسود (2) | 16547-99A |
8 | الحشية، قاعدة غطاء الاهتزاز (2) | 16719-99B |
9 | مجموعة الأدوات، حشية الرأس (2) | 16787-99A |
10 | الحشية، الجزء العلوي من غطاء الاهتزاز (2) | 17386-99A |
11 | مجموعة الحلقات، المكبس، 1690 قياسي (2) | 21918-99 |
12 | المشبك الدائري، سن المكبس (4) | 22097-99 |
13 | المكبس، 1690 قياسي (2) | لا تُباع بصورة مفردة |
14 | السن، المكبس (2) | 22131-05 |
15 | مسمار منفذ التنفس (4) | 4400 |
16 | مجموعة منفذ التنفس (2) | 17025-03A |
17 | المجموعة المعترضة (2) | 26500002 |
18 | عنصر الفلتر، المنفس (2) | 63815-99 |
19 | مانع التسرب، مشعب السحب (غير موضح) (2) | 26995-86B |
20 | منقّي الهواء من المرحلة الأولى (غير موضح) | |
| 29406-08 29260-08 29440-99D | |
21 | زنبرك حاجز القابض، عالي الأداء (غير موضح) | 37951-98 |
22 | Loctite 262، أحمر، أنبوب 0.5 مل (غير موضح) | 94673-99 |
23 | ملصق معلومات المنتج (غير موضح) | لا تُباع بصورة مفردة |
تشمل مجموعة أدوات المكبس (21966-07) العناصر من 11 إلى 14. المنفس
تشمل مجموعة الحشية (17162-03) العناصر من 15 إلى 18. | ||
الشكل 3. قطع غيار الخدمة: مجموعة أدوات Screamin' Eagle كبيرة التجويف من المرحلة الثانية لموديلات EFI
الجدول 2. قطع غيار الخدمة: مجموعة أدوات Screamin' Eagle كبيرة التجويف من المرحلة الثانية لموديلات EFI
العنصر | الوصف (الكمية) | رقم الجزء |
|---|---|---|
1 | حشية، غطاء الكامة | 25244-99A |
2 | حلقة الاحتجاز | 11461 |
3 | عمود الكامات، أمامي، SE-255 | لا تُباع بصورة مفردة |
4 | عمود الكامات، خلفي، SE-255 | لا تُباع بصورة مفردة |
5 | محمل، إبرة (2) (يجب شراؤه بشكل منفصل عند الحاجة) | 9215 |
6 | الحلقة الدائرية، مضخة الزيت إلى لوحة الكامات | 11286 |
7 | الحلقة الدائرية، لوحة الكامات إلى علبة العمود المرفقي (2) | 11301 |
العناصر الواردة في النص، وليست متضمنة في المجموعة: | ||
A | طقم تثبيت محرك الكامات (يتضم البرغي والفلكة) | 91800088 |
ملاحظات: تشمل مجموعة الكامة (25638-07) العنصرين 3 و4. | ||
