КОМПЛЕКТИ С ГОЛЯМ ОТВОР SCREAMIN' EAGLE STAGE 2 ЗА МОДЕЛИ EFI
J053652025-01-23
ОБЩИ
Номер на комплект
27543-08, 27545-08, 27557-08
Модели
За информация за съвместимост с модели вижте каталога за части и аксесоари или раздела Части и аксесоари на www.harley-davidson.com (само на английски).
Нужни допълнителни части
Препоръчва се отделното закупуване на комплект Cam Spacer (25928-06). Този комплект съдържа пет различни разделителя за постигане на правилното подравняване на верижното зъбно колело.
ПРЕДУПРЕЖДЕНИЕБезопасността на водача и пътника зависи от правилното поставяне на този комплект. Следвайте съответните процедури в наръчника за обслужване. Ако сметнете, че не можете да извършите процедурата или не разполагате с правилните инструменти, свържете се с дилър на Harley-Davidson да извърши инсталирането. Неправилното поставяне на този комплект би могло да предизвика смърт или сериозно нараняване. (00333b)
NOTE
Тези инструкции се отнасят до информацията в сервизното ръководство. Сервизното ръководство за вашия модел мотоциклет е необходимо за този монтаж и е достъпно от дилър на Harley-Davidson.
Етикетът с информация за продукта, съдържащ се в този комплект, е изискване на регламента за емисиите на Калифорнийския съвет за въздушни ресурси (CARB) за всички модели Touring от 2007 г. и моделите Dyna и Softail от 2007-2008 г. Поставете етикета на дясната страна на рамката, точно под VIN стикера. Този етикет не се изисква извън щата Калифорния.
МОНТАЖ
ПРЕДУПРЕЖДЕНИЕПри извършване на техническо обслужване не пушете и не използвайте открит пламък или искри наблизо. Бензинът е лесно възпламеним и силно взривоопасен, което от своя страна би могло да доведе до смърт или сериозно нараняване. (00330a)
NOTE
Този комплект Big-Bore Stage 2 е предназначен само за приложения с висока производителност. Частите, свързани с двигателя, са предназначени само за опитен водач.
Пречиствателят на въздуха, съдържащ се в тези комплекти, е проектиран да работи само с тези комплекти. Всяка друга комбинация от компоненти не е потвърдена като законна за употреба на улицата.
Уплътненията, предоставени в комплекта за преобразуване 1690, елиминират необходимостта от оригинални уплътнения на главата. Поради тази причина НЕ монтирайте О-пръстените на оригиналното оборудване (OE) (11273) в горната част на дюбелите на цилиндъра, в противен случай може да възникне сериозна повреда на двигателя.
Преобразуване на цилиндър с голям отвор и бутало
NOTE
Инсталирането на този комплект изисква премахване на цилиндровите глави, цилиндрите и буталата. Вижте сервизното ръководство за инструкции.
Разпределителни валове за висока производителност
NOTE
Инсталирането на този комплект изисква премахване и монтиране на опорната плоча на разпределителния вал. Вижте сервизното ръководство за инструкции.
Измерване на просвета между буталото и клапана
След като инсталирате нестандартни разпределителни валове проверете хлабината между буталото и клапана.
- Нанесете 1/8-инчов (3 мм) слой глина върху короните на буталата в зоните, където клапаните се срещат с тях.
- Обърнете се към сервизното ръководство и сглобете главите и клапанния механизъм и затегнете шпилките на цилиндрите до посочения въртящ момент.
- Завъртете двигателя през два пълни оборота на ръка.
- Отстранете главите и измерете глината в най-тънката й точка.
NOTE
Глината трябва да е с размери 0,080 инча (2,03 мм) в най-тънката си точка. Ако това измерване не отговаря на минималната дебелина, трябва да се увеличи дълбочината на жлебовете на клапаните. Дълбочината на прорезите не трябва да надвишава 0,135 инча (3,43 мм).
Измерване на просвета между клапаните
NOTE
Изчакайте десет минути, преди да завъртите двигателя след инсталиране на тласкачи. Това позволява на крановете да обезвъздушават надолу и предотвратява огъването на тласкачите или клапаните.
- Завъртете двигателя така, че двата клапана на предния цилиндър да са частично отворени. Осветете изпускателния отвор и погледнете през отвора на свещта, за да видите клапаните. Ако е необходимо, завъртете двигателя до точката, където главите на изпускателния и всмукателния клапан се пресичат, където и двата клапана са извън седалките си с еднаква величина.
- Необходим е 0,040-инчов (1,016 мм) хлабина между двете глави на клапаните. Използвайте 0,040-инчов кабел (1), за да измерите това. За да регулирате хлабината, шлайфайте ръбовете на всмукателните и изпускателните клапани под ъгъл от 45 градуса (2).
- Повторете стъпки 1 и 2 за задния цилиндър.
NOTE
Вижте Figure 1 . Ако след проверка е необходимо да се шлайфат всмукателният и изпускателният клапан, за да се спази хлабината от 0,040 инча (1,016 mm) между двете глави на клапаните, полетата (3) трябва да се измерят, както следва: 0,031-инчов (0,787 мм) минимален марж на изпускателните клапани и 0,015-инчов (0,381 мм) минимален марж на всмукателните клапани.
Инсталирайте нови бутала, цилиндри и цилиндрови глави
- Сглобяване - Инсталирайте бутала, цилиндри и цилиндрови глави. Вижте сервизното ръководство.
Високоефективна диафрагмена пружина на съединителя
- Разглобяване - Отстранете основния корпус на веригата, веригата, фиксатора на мембранната пружина и мембранната пружина. Вижте сервизното ръководство.
- Сглобяване - Инсталирайте фиксатор на мембранната пружина, пружина на диафрагмата, верига и корпус на основната верига. Вижте сервизното ръководство.
Високоефективен пречиствател на въздуха
Следвайте инструкциите, включени в високоефективния въздушен филтър в този комплект за монтаж.
| 1 | 0,040 инча. габарит на проводника |
| 2 | Ъгъл от 45 градуса |
| 3 | Маржове на клапаните |

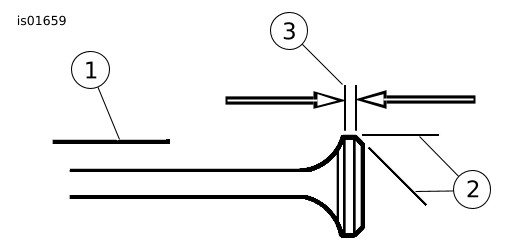

Фигура 1. Скосяване на главите на клапаните
Окончателно сглобяване
| 1. | Поставете главния предпазител. Вижте сервизното ръководство. | |
| 2. | Инсталирайте седалката (ако е премахната). След като поставите седалката, дръпнете я нагоре, за да се уверите, че е закрепена здраво. Вижте сервизното ръководство. |
Повторно калибриране на ECM
NOTICE
Трябва да прекалибрирате ECM при поставянето на този комплект. Неправилното прекалибриране на ECM може да доведе до сериозна повреда на двигателя. (00399b)
Изтеглете новото ECM калибриране с помощта на Digital Technician™ при дилър на Harley-Davidson.
ЧАСТИ ЗА ОБСЛУЖВАНЕ
Фигура 2. Части за обслужване: Комплект Screamin' Eagle Big Bore EFI Stage 2
Таблица 1. Части за обслужване: Комплект Screamin' Eagle Big Bore EFI Stage 2
Елемент | Описание (Количество) | Номер на част |
|---|---|---|
1 | О-пръстен, среден капак на повдигача на клапани (4) | 11132A |
2 | О-пръстен, долен капак на повдигача на клапани (4) | 11145A |
3 | О-пръстен, цилиндър шпигот (2) | 11256 |
4 | О-пръстен, опора на кобилицата (2) | 11270 |
5 | О-пръстен, дюбел за пръстен на цилиндъра (2) | 11273 |
6 | О-пръстен, горен капак на водача на клапани (4) | 11293 |
7 | Монтаж, 1690 цилиндър, черен (2) | 16547-99А |
8 | Уплътнение, основа на капак на клапаните (2) | 16719-99B |
9 | Комплект, уплътнение на главата (2) | 16787-99A |
10 | Уплътнение, горна част на капак на клапаните (2) | 17386-99A |
11 | Комплект пръстени, бутало, 1690 стандарт (2) | 21918-99 |
12 | Зегерка на бутален щифт (4) | 22097-99 |
13 | Бутало, 1690 стандарт (2) | Не се продава отделно |
14 | Щифт, бутало (2) | 22131-05 |
15 | Болт за всмукателна тръба (4) | 4400 |
16 | Модул на всмукателната тръба | 17025-03A |
17 | Модул на дефлектора (2) | 26500002 |
18 | Филтърен елемент, вентилатор (2) | 63815-99 |
19 | Уплътнение, всмукателен колектор (не е показан) (2) | 26995-86B |
20 | Въздушен филтър Stage 1 (не е показан) | |
| 29406-08 29260-08 29440-99D | |
21 | Пружина на диафрагмата на съединителя, висока производителност (не е показана) | 37951-98 |
22 | Loctite 262, червена, епруветка 0,5 ml (не е показана) | 94673-99 |
23 | Етикет с информация за продукта (не е показан) | Не се продава отделно |
Комплект бутало (21966-07) включва елементи от 11 до 14. Обезвъздушител
Комплектът уплътнения (17162-03) включва елементи от 15 до 18. | ||
Фигура 3. Части за обслужване: Комплект Screamin' Eagle Big Bore EFI Stage 2
Таблица 2. Части за обслужване: Комплект Screamin' Eagle Big-Bore EFI Stage 2
Елемент | Описание (Количество) | Номер на част |
|---|---|---|
1 | Уплътнител, капак за разпределителен механизъм | 25244-99A |
2 | Задържащ пръстен | 11461 |
3 | Разпределителен вал, преден, SE-255 | Не се продава отделно |
4 | Разпределителен вал, заден, SE-255 | Не се продава отделно |
5 | Иглен лагер (2) (трябва да се закупи отделно, ако е необходимо) | 9215 |
6 | О-пръстен, маслена помпа към пластината на разпределителния вал | 11286 |
7 | О-пръстен, планка на разпределителния вал към картера (2) | 11301 |
Елементи, споменати в текста, но невключени в комплекта: | ||
A | Комплект за задържане на задвижването на разпределителния вал (включва винт и шайба) | 91800088 |
Бележки: Елементи 3 и 4 се предлагат в комплект за разпределителен вал (25638-07). | ||
