ערכות קדח גדול SCREAMIN' EAGLE STAGE 2 לדגמי EFI
J053652025-01-23
כללי
מספר ערכה
27543-08, 27545-08, 27557-08
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
החלקים הנוספים הנדרשים
מומלץ לרכוש בנפרד ערכת מרווח מצלמה (25928-06). ערכה זו מכילה חמישה מפרידים שונים כדי להשיג יישור נכון של גלגל השרשרת.
אזהרה
הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. נדרש מדריך טיפולים לאופנוע מהדגם שלך על מנת לבצע התקנה זו, והוא זמין אצל סוכן Harley-Davidson.
תווית פרטי המוצר הכלולה בערכה זו היא דרישה של תקנות הפליטה של מועצת משאבי האוויר של קליפורניה (CARB) עבור כל דגמי טיורינג 2007 ודגמי 2007-2008 Dyna ו-Softail. הצמד את התווית לצד ימין של המסגרת ישירות מתחת למדבקת ה-VIN. תווית זו אינה נדרשת מחוץ מדינת קליפורניה.
תכולת הערכה
ראה איור 2 , איור 3 , טבלה 1 ו- טבלה 2.
התקנה
אזהרה
בעת הטיפול במערכת הדלק, אסור לעשן או לאפשר הימצאות להבה פתוחה או ניצוצות בסביבה. בנזין הוא חומר דליק ונפיץ מאוד, העלול לגרום למוות או פגיעה חמורה. (00330a)
הערה
ערכת Big-Bore Stage 2 זו מיועדת ליישומים בעלי ביצועים גבוהים בלבד. חלקי ביצועים הקשורים למנוע מיועדים לרוכבים מנוסים בלבד.
שואב האוויר הכלול בערכות אלה מיועד לפעול עם ערכות אלה בלבד. כל שילוב אחר של רכיבים אינו מאושר לשימוש בכלי רכב הנוסעים בדרכים ציבוריות.
אטמים שסופקו בערכת ההמרה 1690 מבטלים את הצורך בטבעות אורינג מקוריות לאטם ראש. מסיבה זו, אין להתקין אורינגים (OE) של הציוד המקורי (11273) בחלק העליון של הדיבלים של הצילינדרים, כדי שלא לגרום נזק חמור למנוע.
המרת צילינדר ובוכנה לקדח גדול.
הערה
התקנת ערכה זו דורשת הסרה של ראשי הצילינדרים, הצילינדרים והבוכנות. עיין במדריך השירות לקבלת הוראות.
גלי זיזים לביצועים גבוהים
הערה
לצורך ההתקנה של ערכה זו נדרשת הסרה והתקנה של לוחית התמיכה של גל הזיזים. עיין במדריך השירות לקבלת הוראות.
מדידת המרווח בין הבוכנה לשסתום
לאחר התקנת פקות שאינן במלאי, בדוק את מרווח הבוכנה לשסתום.
  1. יש למרוח שכבת חימר בעובי 1/8 אינץ' (3 מ"מ) על כתרי בוכנות באזורים בהם השסתומים פוגשים את הבוכנות.
  2. עיין במדריך השירות והרכב את הראשים ואת רכבת השסתומים, והדק את נעצי הצילינדר למומנט שצוין.
  3. סובב את המנוע דרך שתי סיבובים שלמים ביד.
  4. הסר את הראשים ומדוד את החימר בנקודה שבה עוביו הוא הקטן ביותר.
הערה
החימר חייב להיות בעובי 0.080 אינץ' (2.03 מ"מ) בנקודה הדקה ביותר שלו. אם העובי הנמדד אינו בעובי המינימלי, יש להגדיל את העומק של חריצי השסתום. עומק החריצים לא יעלה על 0.135 אינץ' (3.43 מ"מ).
מדידת המרווח בין שסתום לשסתום
הערה
המתן עשר דקות לפני הפעלת המנוע לאחר התקנת המוטות הדחיפים. המתנה זו מאפשרת לברזים לדמם ומונעת כיפוף של מוטות דחיפים או שסתומים.
  1. סובב את המנוע כך ששני השסתומים של הצילינדר הקדמי פתוחים חלקית. האירו אור דרך יציאת הפליטה והביטו דרך חור המצת כדי לראות את השסתומים. סובב את המנוע, במידת הצורך, לנקודה שבה ראשי שסתומי הפליטה והיניקה מצטלבים, כאשר שני השסתומים יורדים ממושביהם בשיעור שווה.
    2. הערה
    ראה איור 1 . אם יש צורך לאחר בדיקה לשייף את שסתומי היניקה והפליטה על מנת לעמוד במרווח של 0.040 אינץ' (1.016 מ"מ) בין שני ראשי השסתומים, יש למדוד את השוליים (3) באופן הבא: שוליים מינימליים של 0.031 אינץ' (0.787 מ"מ) בשסתומי פליטה ושוליים מינימליים של 0.015 אינץ' (0.381 מ"מ) בשסתומי יניקה.
  2. נדרש מרווח של 0.040 אינץ' (1.016 מ"מ) בין שני ראשי השסתומים. השתמש במד חוט בגודל 0.040 אינץ' (1) כדי למדוד זאת. כדי לכוונן את המרווח, שייפו את קצוות שסתומי היניקה והפליטה בזווית של 45 מעלות (2).
  3. חזור על שלבים 1 ו-2 עבור הצילינדר האחורי.
התקינו בוכנות, צילינדרים וראשי צילינדרים חדשים
  1. הרכבה- התקן בוכנות, צילינדרים וראשי צילינדרים. עיין במדריך הטיפולים.
קפיץ דיאפרגמת מצמד בעל ביצועים גבוהים
  1. פירוק- הסר את מארז השרשרת הראשית, השרשרת, רסן קפיץ הדיאפרגמה וקפיץ הדיאפרגמה. עיין במדריך הטיפולים.
  2. הרכבה - התקן רסן קפיץ דיאפרגמה, קפיץ דיאפרגמה, שרשרת ומארז שרשרת ראשי. עיין במדריך הטיפולים.
שואב אוויר בעל ביצועים גבוהים
בצע את ההוראות המצורפות לשואב האוויר בעל ביצועים גבוהים בערכה זו לצורך התקנה.

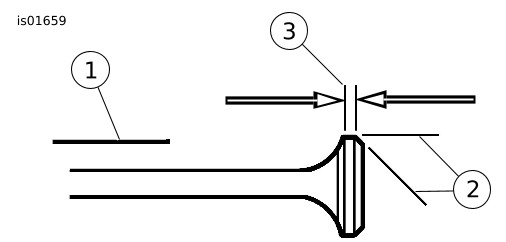

10.040 אינץ' מד תיל
2זווית של 45 מעלות
3שולי שסתום
איור 1. ראשי שסתומים נטויים
הרכבה סופית
1. התקן את הנתיך הראשי. עיין במדריך הטיפולים.
2. התקן מושב (אם הוסר). לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח. עיין במדריך הטיפולים.
כיול ה-ECM
התראה
יש לכייל מחדש את ה-ECM בעת התקנת ערכה זו. כיול לא נכון של ה-ECM עלול לגרום נזק חמור למנוע. (00399b)
הורד את הכיול החדש של ה-ECM באמצעות Digital Technician™ אצל סוכן של Harley-Davidson.
חלקי שירות

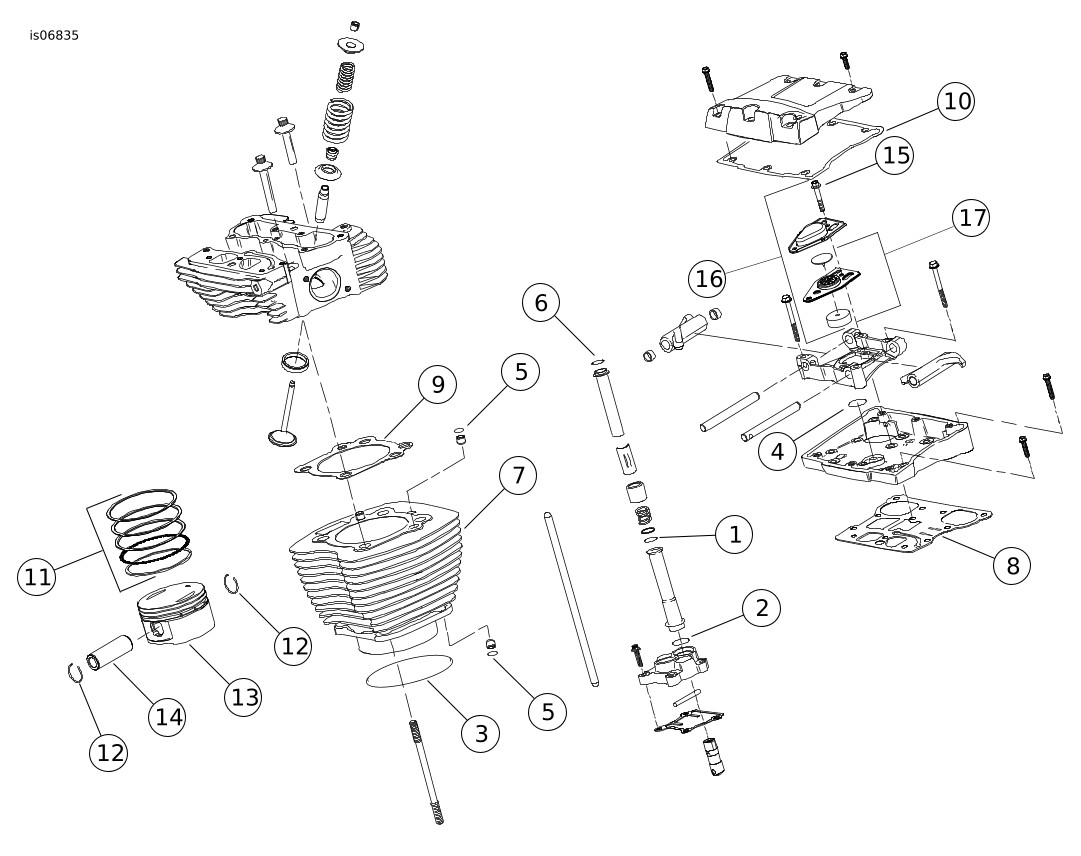

איור 2. חלקי שירות: ערכת Screamin' Eagle Big Bore EFI שלב 2
טבלה 1. חלקי שירות: ערכת Screamin' Eagle Big Bore EFI שלב 2
פריט
תיאור (כמות)
מספר חלק
1
טבעת O, מכסה מוט דחיפה אמצעי (4)
11132A
2
טבעת O, מכסה מוט דחיפה תחתון (4)
11145A
3
טבעת O , מתאם אוגן (ספיגוט) הצילינדר(2),
11256
4
טבעת O, תומך לזרוע הנדנד (2)
11270
5
טבעת O, תותב עגול לבסיס הצילינדר (2)
11273
6
טבעת O, מכסה מוט דחיפה העליון (4)
11293
7
הרכבה, 1690 צילינדר, שחור (2)
16547-99A
8
אטם, כיסוי לבסיס הנדנד (2)
16719-99B
9
ערכה, אטם ראש (2)
16787-99A
10
אטם, כיסוי לחלק העליון של הנדנד (2)
17386-99A
11
סט טבעות, בוכנה, 1690 סטנדרט (2)
21918-99
12
טבעת סגר, פין בוכנה (4)
22097-99
13
בוכנה, תקן 1690 (2)
לא נמכר בנפרד
14
פין, בוכנה (2)
22131-05
15
בורג הנשם
4400
16
מכלול נשם
17025-03A
17
מכלול וסת (2)
26500002
18
אלמנט סינון, נשם (2)
63815-99
19
אטם, סעפת יניקה (לא מוצג) (2)
26995-86B
20
שואב אוויר שלב 1 (לא מוצג)
  • Dyna
  • Touring
  • Softail
29406-08
29260-08
29440-99D
21
קפיץ דיאפרגמת מצמד, ביצועים גבוהים (לא מוצג)
37951-98
22
Loctite 262, אדום, שפופרת 0.5 מ"ל (לא מוצג)
94673-99
23
תווית פרטי מוצר (לא מוצגת)
לא נמכר בנפרד
ערכת בוכנה (21966-07) כוללת פריטים 11 עד 14. נשם ערכת אטם (17162-03) כוללת פריטים 15 עד 18.
איור 3. חלקי שירות: ערכת Screamin' Eagle Big Bore EFI שלב 2
טבלה 2. חלקי שירות: ערכת שלב 2 של Screamin' Eagle Big-Bore EFI
פריט
תיאור (כמות)
מספר חלק
1
אטם, כיסוי cam
25244-99A
2
טבעת נעילה
11461
3
גל זיזים, קדמי, SE-255
לא נמכר בנפרד
4
גל זיזים, אחורי, SE-255
לא נמכר בנפרד
5
מיסב, מחט (2) (יש לרכוש בנפרד, במידת הצורך)
9215
6
טבעת O, בין משאבת שמן ללוח גל זיזים
11286
7
טבעת O, בין לוח גל זיזים לבית ארכובה (2)
11301
פריטים שהוזכרו בטקסט אבל אינם נכללים בערכה:
A
ערכת נעילה להינע גל הזיזים (כולל בורג ודסקית)
91800088
הערות: פריטים 3 ו-4 זמינים ב-Cam Kit (25638-07).
