EFI MODELLERİ İÇİN SCREAMIN' EAGLE STAGE 2 BÜYÜK SİLİNDİR ÇAPLI KİTLER
J053652025-01-23
GENEL
Kit Numarası
27543-08, 27545-08, 27557-08
Modeller
Model donanım bilgisi için P&A Perakende Satış Kataloğuna veya www.harley-davidson.com adresinden Parçalar ve Aksesuarlar (sadece İngilizce) bölümüne başvurun.
Gerekli Ek Parçalar
Kam Rulosu Kitinin (25928-06) ayrı olarak satın alınması tavsiye edilir. Bu kitte uygun sproket uyumunu elde etmek için beş farklı pul bulunur.
UYARISürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)
NOT
Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Bu montajda model motosikletiniz için bir servis kılavuzu gereklidir ve bunu bir Harley-Davidson bayisinden temin edebilirsiniz.
Bu kitte bulunan Ürün Bilgi Etiketi, tüm 2007 Touring modelleri ve 2007-2008 Dyna ve Softail modelleri için Kaliforniya Hava Kaynakları Kurulu (CARB) emisyon yönetmeliği gerekliliğidir. Etiketi, doğrudan VIN çıkartmasının altına şasinin yan tarafına yerleştirin. Bu etiket, California eyaleti dışında gerekli değildir.
KURULUM
UYARIYakıt sisteminde bakım yaparken sigara içmeyin ve çevrede açık alev veya kıvılcım olmamasına özen gösterin. Benzin, ölüme veya ciddi yaralanmaya neden olabilen son derece yanıcı ve patlayıcı bir maddedir. (00330a)
NOT
Bu Büyük Çaplı Stage 2 kiti yalnızca Yüksek Performanslı uygulamalar için tasarlanmıştır. Motorla ilgili performans parçaları sadece deneyimli sürücüler içindir.
Bu kitlerde bulunan hava filtresi, yalnızca bu kitlerle çalışacak şekilde tasarlanmıştır. Başka herhangi bir bileşen kombinasyonunun yolda kullanım için yasal olduğu onaylanmamıştır.
1690 dönüştürme kitinde sağlanan contalar, orijinal kafa contası O-ringlerine olan ihtiyacı ortadan kaldırır. Bu nedenle, Orijinal Ekipman (OE) O-ringlerini (11273) silindir tespit pimlerinin üstüne TAKMAYIN, aksi takdirde ciddi motor hasarı meydana gelebilir.
Büyük Çaplı Silindir ve Piston Dönüşümü
NOT
Bu kitin takılması, silindir kapaklarının, silindirlerin ve pistonların çıkarılmasını gerektirir. Talimatlar için servis kılavuzuna bakın.
Yüksek Performans Eksantrik Mili
NOT
Bu kitin montajı için mil destek plakasının sökülüp takılması gereklidir. Talimatlar için servis kılavuzuna bakın.
Piston Supap Mesafesinin Ölçülmesi
Stok olmayan kam milleri takıldıktan sonra, piston ve supap arasındaki boşluğu kontrol edin.
- Piston başlarının supaplara dokunduğu bölümlere 3 mm (1/8 inç) kalınlığında kil sürün.
- Servis kılavuzuna bakın ve başlıkları ve supap mekanizmasını monte edin ve silindir saplamalarını belirtilen torka kadar sıkın.
- Motoru elle iki tam devir döndürün.
- Başlıkları sökün ve kilin en ince olduğu bölümü ölçün.
NOT
Kil, en ince noktada 2,03 mm (0,080 inç) olmalıdır. Ölçtüğünüz değer minimum kalınlık değerini karşılamıyorsa, supap çentikleri yükseltilmelidir. Çentiklerin derinliği 0,43 mm’yi (0,135 inç) aşmamalıdır.
Supaplar Arası Mesafesinin Ölçülmesi
NOT
Supap itici milleri taktıktan sonra motoru döndürmeden önce on dakika bekleyin. Bu, dirseklerin tahliye etmesine izin verir ve itme kollarının veya vanaların bükülmesini engeller.
- Motoru, ön silindirdeki her iki supap kısmen açılacak şekilde döndürün. Egzoz deliğinden bir lamba tutun ve supapları görmek için buji deliğinden bakın. Gerekirse motoru, egzoz ve emme supap kafalarının kesiştiği ve her iki supabın da yuvalarından eşit miktarda çıktığı noktaya kadar döndürün.
- İki supap kafası arasında 1,016 mm (0,040 inç) boşluk gereklidir. Bunu ölçmek için 0,040 inçlik bir tel ölçer (1) kullanın. Mesafeyi ayarlamak için, emme ve egzoz supaplarının kenarlarını 45 derece açıyla (2) taşlayın.
- Adım 1 ve 2’yi arka silindir için de uygulayın.
NOT
Bkz. Şekil 1 . İncelemeden sonra iki supap kafası arasındaki 1,016 mm (0,040 inç) boşluğu karşılamak için emme ve egzoz supaplarının taşlanması gerekiyorsa, kenar boşlukları (3) aşağıdaki gibi ölçülmelidir: Egzoz supaplarında minimum 0,787 mm (0,031 inç) kenar boşluğu ve emme supaplarında minimum 0,381 mm (0,015 inç) kenar boşluğu.
Yeni Pistonları, Silindirleri ve Silindir Kapaklarını takın
- Montaj - Pistonları, silindirleri ve silindir kapaklarını takın. Servis el kitabına bakın.
Yüksek Performanslı Debriyaj Diyafram Yayı
- Sökme - Ana zincir kasasını, zinciri, diyafram yayı tutucusunu ve diyafram yayını çıkarın. Servis el kitabına bakın.
- Montaj - Diyafram yayı tutucusunu, diyafram yayını, zinciri ve ana zincir kasasını takın. Servis el kitabına bakın.
Yüksek Performanslı Hava Filtresi
Takmak için bu kitteki Yüksek Performanslı hava filtresiyle birlikte verilen talimatları izleyin.
| 1 | 0,040 inç. Tel ölçer |
| 2 | 45 derecelik açı |
| 3 | Supap tablası kenar kalınlığı |

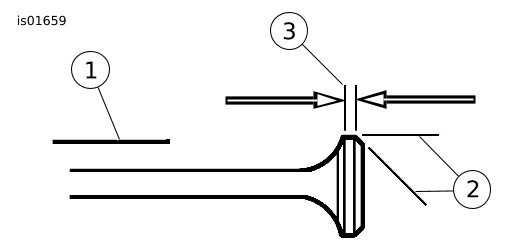

Şekil 1. Supap Başlarının Pahlanması
Son Montaj
| 1. | Ana sigortayı takın. Servis el kitabına bakın. | |
| 2. | Çıkarıldıysa, seleyi geri takın. Seleyi taktıktan sonra selenin sabitlendiğinden emin olmak için seleyi yukarı doğru çekin. Servis el kitabına bakın. |
ECM'yi yeniden kalibre etme
DIKKAT
Bu kiti takarken ECM'nin kalibrasyonunu tekrar yapmanız gerekir. ECM’nin düzgün kalibre edilmemesi motorda ciddi hasara neden olabilir. (00399b)
Bir Harley-Davidson bayisinde Dijital Technician™ kullanarak ECM kalibrasyonunu indirin.
SERVİS PARÇALARI

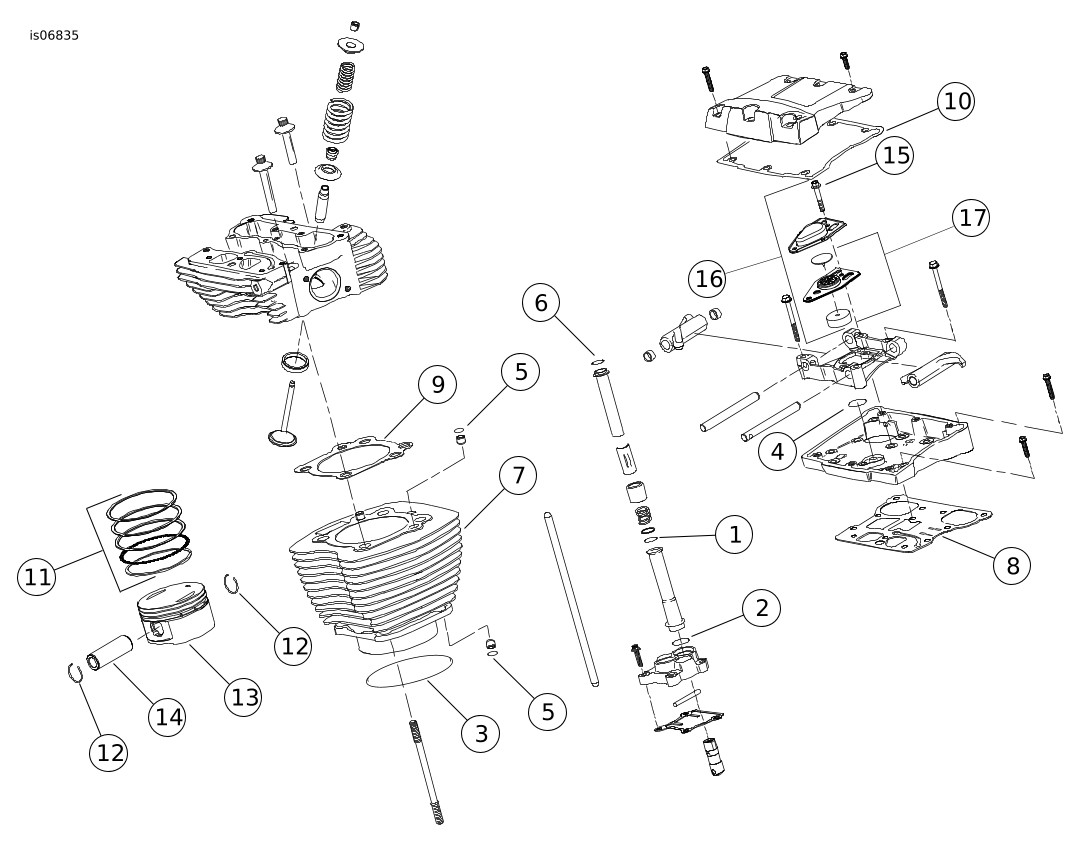

Şekil 2. Servis Parçaları: Screamin' Eagle Büyük Silindir Çaplı EFI Stage 2 Kiti
Tablo 1. Servis Parçaları: Screamin' Eagle Büyük Silindir Çaplı EFI Stage 2 Kiti
Öğe | Tanım (Miktar) | Parça Numarası |
|---|---|---|
1 | O-halka, orta külbütör çubuğu kapağı (4) | 11132A |
2 | O-halka, alt külbütör çubuğu kapağı (4) | 11145A |
3 | O-halka, silindir tapası (2) | 11256 |
4 | O-halka, külbütör kolu desteği (2) | 11270 |
5 | O-halka, silindir halkası dübeli (2) | 11273 |
6 | O-halka, üst külbütör çubuğu kapağı (4) | 11293 |
7 | Tertibat, 1690 silindir, siyah (2) | 16547-99A |
8 | Conta, külbütör kapağı tabanı (2) | 16719-99B |
9 | Kit, kafa contası (2) | 16787-99A |
10 | Conta, külbütör kapağı üstü (2) | 17386-99A |
11 | Segman seti, piston, 1690 standart (2) | 21918-99 |
12 | C klips, Piston pimi (4) | 22097-99 |
13 | Piston, 1690 standart (2) | Ayrı Satılmaz |
14 | Pim, piston (2) | 22131-05 |
15 | Havalandırma cıvatası (4) | 4400 |
16 | Havalandırma tertibatı | 17025-03A |
17 | Deflektör tertibatı (2) | 26500002 |
18 | Filtre elemanı, havalandırma (2) | 63815-99 |
19 | Conta, emme manifoldu (gösterilmemiştir) (2) | 26995-86B |
20 | Stage 1 Hava filtresi (gösterilmemiştir) | |
| 29406-08 29260-08 29440-99D | |
21 | Debriyaj diyafram yayı, yüksek performanslı (gösterilmemiştir) | 37951-98 |
22 | Loctite 262, kırmızı, 0,5 ml tüp (gösterilmemiştir) | 94673-99 |
23 | Ürün bilgileri etiketi (gösterilmemiştir) | Ayrı Satılmaz |
Piston Kiti (21966-07), 11'den 14'e kadar olan parçaları içerir. Havalandırma
Conta Kiti (17162-03), 15'ten 18'e kadar olan parçaları içerir. | ||
Şekil 3. Servis Parçaları: Screamin' Eagle Büyük Silindir Çaplı EFI Stage 2 Kiti
Tablo 2. Servis Parçaları: Screamin' Eagle Büyük Silindir Çaplı EFI Stage 2 Kiti
Öğe | Tanım (Miktar) | Parça Numarası |
|---|---|---|
1 | Conta, kam kapağı | 25244-99A |
2 | Tespit halkası | 11461 |
3 | Kam mili, ön, SE-255 | Ayrı Satılmaz |
4 | Kam mili, arka, SE-255 | Ayrı Satılmaz |
5 | Yatak, iğneli (2) (gerekirse ayrıca satın alınmalıdır) | 9215 |
6 | O-halka, yağ pompasından eksantrik tablasına | 11286 |
7 | O-halka, eksantrik tablasından kartere (2) | 11301 |
Metinde belirtilen ancak kit içinde yer almayan öğeler: | ||
A | Kam sabitleme kiti (vida ve rondela içerir) | 91800088 |
Notlar: Kam Kitine (25638-07) 3 ve 4 numaralı parçalar dâhildir. | ||
