"SCREAMIN' EAGLE STAGE 2 BIG BORE" 2 ETAPO KOMPLEKTAI EFI MODELIAMS
J053652025-01-23
BENDROJI INFORMACIJA
Komplekto numeris
27543-08, 27545-08, 27557-08
Modeliai
Informaciją apie tai, kuriems modeliams tai tinka, žr. dalių ir priedų (P&A) mažmeninės prekybos kataloge arba interneto svetainės www.harley-davidson.com skyriuje apie dalis ir priedus (tik anglų k.).
Reikalingos papildomos dalys
Taip pat rekomenduojama įsigyti kumštelinio tarpiklio rinkinį (25928-06). Šiame rinkinyje yra penki skirtingi tarpikliai, kurie išlygina krumpliaratį.
ĮSPĖJIMASVairuotojo ir keleivio saugumas priklauso nuo tinkamo šio rinkinio sumontavimo. Vadovaukitės atitinkamomis techninės priežiūros vadovo procedūromis. Jei patys procedūros atlikti negalite arba neturite tinkamų įrankių, tegu sumontuoja „Harley-Davidson“ pardavėjas. Netinkamai sumontavus šį rinkinį, galima sunkiai arba mirtinai susižaloti. (00333b)
PASTABA
Šiame instrukcijų lape yra pateikta nuorodų į informaciją iš techninės priežiūros vadovo. Norint atlikti šiuos montavimo darbus, reikalingas atitinkamo motociklo modelio techninės priežiūros vadovas. Šį vadovą galima gauti iš „Harley-Davidson“ prekybos atstovo.
Komplekte pateikta produkto informacijos etiketė yra būtina visiems 2007 "Touring" modeliams ir 2007-2008 "Dyna" ir "Softail" modeliams, pagal Kalifornijos Oro Išteklių Valdybos (CARB) emisijos reglamento reikalavimus. Etiketė turi būti dešinėje rėmo pusėje, tiesiai po VIN lipduku. Už Kalifornijos valstijos ribų ši etiketė nėra privaloma.
MONTAVIMAS
ĮSPĖJIMASAtlikdami degalų sistemos techninę priežiūrą, nerūkykite ir nesukelkite atvirų liepsnų ar kibirkščių. Benzinas yra ypač degus ir labai sprogus, dėl to galima sunkiai arba mirtinai susižaloti. (00330a)
PASTABA
Šis "Big-Bore Stage 2" 2 etapo komplektas skirtas tik didelio našumo naudojimui. Našumą didinančios dalys, susijusios su varikliu, yra skirtos tik patyrusiems motociklininkams.
Šiuose komplektuose esantis oro valytuvas skirtas naudoti tik su šiais komplektais. Jokia kita komponentų kombinacija nėra patvirtinta teisėtam naudojimui gatvėse.
Dėl 1690 konvertavimo rinkinyje pateikiamų tarpinių, nebereikia originalių galvučių tarpinių, O formos tarpinių. Dėl šios priežasties, ant cilindro kaiščių NEMONTUOKITE originalios įrangos (OE) O formos tarpinių (11273), kad būtų išvengta rimtų variklio pažeidimų.
"Big-Bore" cilindrai ir stūmoklio konvertavimas
PASTABA
Šio komplekto montavimo darbams reikės išimti cilindro galvutes, cilindrus ir stūmoklius. Nurodymus rasite techninės priežiūros vadove.
Aukšto našumo paskirstymo velenėliai
PASTABA
Norint sumontuoti šį komplektą, reikia išimti ir sumontuoti paskirstymo velenėlio atraminę plokštelę. Nurodymus rasite techninės priežiūros vadove.
Tarpelio tarp stūmoklio ir vožtuvo matavimas
Sumontavę ne gamyklinius paskirstymo velenus, patikrinkite tarpą tarp stūmoklio ir vožtuvo.
- Stūmoklių ir vožtuvų susitikimo srityse ant stūmoklių vainikėlių užtepkite 1/8-colių (3 mm) molio sluoksnį.
- Vadovaudamiesi techninės priežiūros vadovu surinkite galvutes ir vožtuvų sistemą, ir priveržkite cilindrų smeiges nurodytą pasukimų skaičių.
- Ranka pasukite variklį per du pilnus apsisukimus.
- Nuimkite galvutes ir pamatuokite plastiliną ties ploniausia vieta.
PASTABA
Ties ploniausia vieta molis turi būti 0,080 colio (2,03 mm) storio. Jei faktinis matmuo neatitinka šio minimumo, reikia padidinti vožtuvų išpjovų gylį. Įrantų gylis neturi viršyti 0,135 colio (3,43 mm).
Tarpelio tarp vožtuvų matavimas
PASTABA
Po stūmoklių sumontavimo, prieš pasukdami variklį palaukite dešimt minučių. Tai leis kėlikliams nusiorinti ir neleis sulinkti stūmokliams ar vožtuvams.
- Pasukite variklį taip, kad abu priekinio cilindro vožtuvai būtų dalinai atverti. Pro išmetimo angą pašvieskite šviestuvu ir pažiūrėkite pro uždegimo žvakės angą, į vožtuvus. Pagal poreikius, pasukite variklį iki tos vietos, kur kertasi išmetimo ir vožtuvo galvutės, kur abu vožtuvai vienodai nutolę nuo savo vietų.
- Tarp dviejų vožtuvų galvučių būtinas 0,040 colio (1,016 mm) tarpas. Norėdami tai išmatuoti, naudokite 0,040 colio vielos kalibrą (1). Reguliuoti tarpelį galite įsiurbimo ir išmetimo vožtuvų briaunas nušlifuodami 45-laipsnių kampu (2).
- 1 ir 2 veiksmus pakartokite su užpakaliniu cilindru.
PASTABA
Žr. Pav 1 . Jei po patikrinimo reikia nušlifuoti įsiurbimo ir išmetimo vožtuvus, kad būtų pasiektas 0,040 colio (1,016 mm) tarpas tarp dviejų vožtuvų galvučių, krašteliai (3) turi būti matuojami taip: 0,031 colio (0,787 mm) minimalus išmetimo vožtuvų kraštelis ir 0,015 colio (0,381 mm) minimalus įsiurbimo vožtuvų kraštelis.
Sumontuokite naujus stūmoklius, cilindrus ir cilindrų galvutes
- Surinkimas - Sumontuokite stūmoklius, cilindrus ir cilindrų galvutes. Žr. techninės priežiūros vadovą.
Didelio našumo sankabos diafragmos spyruoklė
- Išardymas - Nuimkite pagrindinės grandinės dėklą, grandinę, diafragmos spyruoklės laikiklį ir diafragmos spyruoklę. Žr. techninės priežiūros vadovą.
- Surinkimas - Sumontuokite diafragmos spyruoklės laikiklį, diafragmos spyruoklę, grandinę ir pagrindinės grandinės dėklą. Žr. techninės priežiūros vadovą.
Didelio našumo oro valytuvas
Didelio našumo oro valytuvo montavimo darbams žr. šio komplekto instrukcijas.

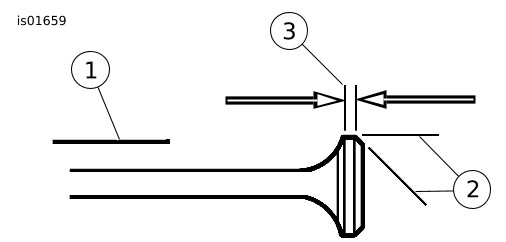

| 1 | 0,040 colio. vielos kalbiras |
| 2 | 45 laipsnių kampas |
| 3 | Vožtuvų krašteliai |
Pav 1. Vožtuvų galvučių nuožulos
Galutinis surinkimas
| 1. | Įdėkite pagrindinį saugiklį. Žr. techninės priežiūros vadovą. | |
| 2. | Sumontuokite sėdynę (jei pašalinta). Uždėję sėdynę, patraukite ją į viršų, kad įsitikintumėte, jog ji gerai pritvirtinta. Žr. techninės priežiūros vadovą. |
ECM kalibravimas iš naujo
PRANEŠIMAS
Montuojant šį rinkinį reikia iš naujo sukalibruoti ECM. Tinkamai iš naujo nesukalibravus ECM, galima rimtai sugadinti variklį. (00399b)
„Harley-Davidson“ prekybos atstovo sistema „Digital Technician™“ atsisiųskite naujus ECM kalibravimo duomenis.
DALYS, REIKALINGOS UŽDUOČIAI ATLIKTI

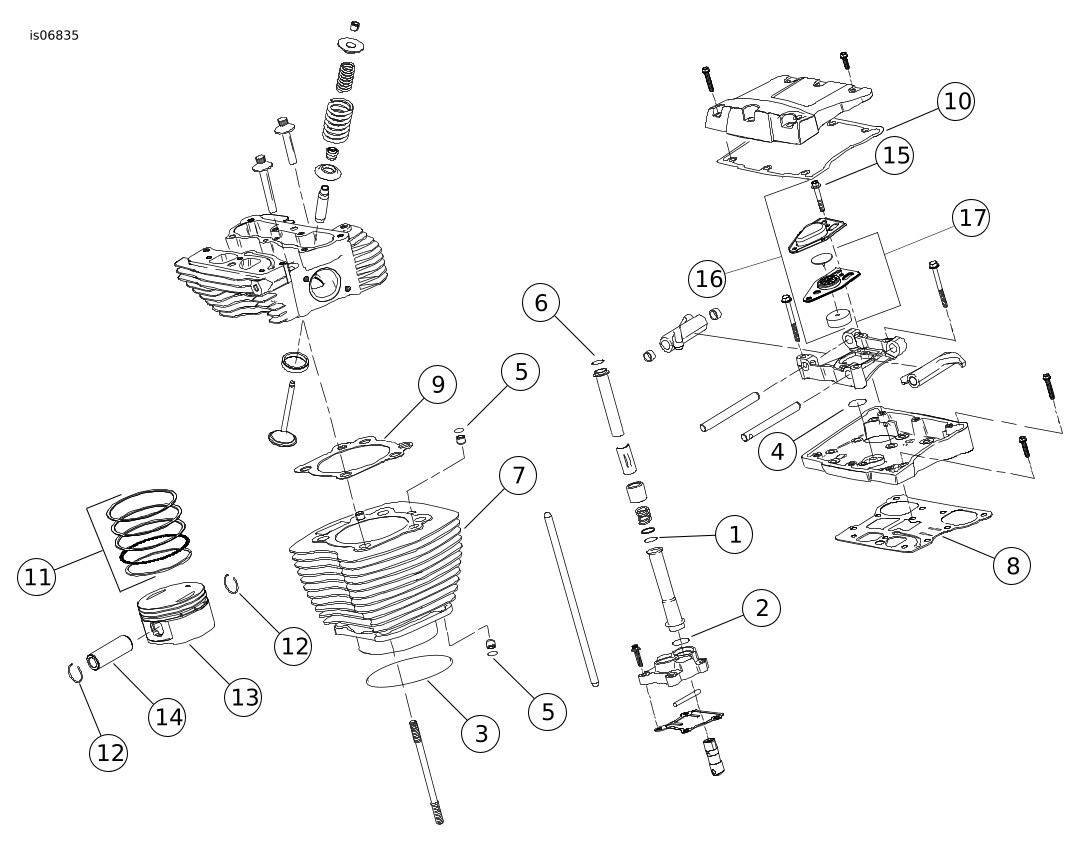

Pav 2. Dalys, reikalingos užduočiai atlikti "Screamin' Eagle Big Bore EFI Stage 2" 2 etapo komplektas
Lent 1. Dalys, reikalingos užduočiai atlikti "Screamin' Eagle Big Bore EFI Stage 2" 2 etapo komplektas
Elementas | Aprašymas (kiekis) | Dalies numeris |
|---|---|---|
1 | Žiedinis tarpiklis – viršutinis strypų dangtelis (4) | 11132A |
2 | Žiedinis tarpiklis – apatinis strypų dangtelis (4) | 11145A |
3 | Žiedinis tarpiklis – cilindro įvorė (2) | 11256 |
4 | Žiedinis tarpiklis – svirčių atrama (2) | 11270 |
5 | Cilindro korpuso plokštės kaištelio žiedinis tarpiklis (2) | 11273 |
6 | Žiedinis tarpiklis – viršutinis strypų dangtelis (4) | 11293 |
7 | Sąranka, 1690 cilindras, juodas (2) | 16547-99A |
8 | Tarpinė – svirčių dangtelio pagrindas (2) | 16719-99B |
9 | Komplektas, galvutės tarpinė (2) | 16787-99A |
10 | Tarpinė – svirčių dangtelio viršus (2) | 17386-99A |
11 | Žiedų komplektas, stūmoklis, 1690 standartas (2) | 21918-99 |
12 | Fiksavimo žiedas, stūmoklio pirštas (4) | 22097-99 |
13 | Stūmoklis, 1690 standartas (2) | Atskirai neparduodama |
14 | Kaištis, stūmoklio (2) | 22131-05 |
15 | Alsuoklio varžtas (4) | 4400 |
16 | Alsuoklio blokas | 17025-03A |
17 | Kameros blokas (2) | 26500002 |
18 | Filtro elementas, alsuoklis (2) | 63815-99 |
19 | Sandariklis, įsiurbimo kolektorius (nerodoma) (2) | 26995-86B |
20 | 1 etapo Oro valytuvas (nerodomas) | |
| 29406-08 29260-08 29440-99D | |
21 | Sankabos diafragmos spyruoklė, didelio našumo (nerodoma) | 37951-98 |
22 | "Loctite 262", raudonas, 0,5 ml tūbelė (nerodoma) | 94673-99 |
23 | Produkto informacijos etiketė (nerodoma) | Atskirai neparduodama |
Į stūmoklio komplektą (21966-07) įtraukti 11–14 elementai. Alsuoklis
Tarpinių komplekte (17162-03) įtraukti 15–18 elementai. | ||
Pav 3. Dalys, reikalingos užduočiai atlikti "Screamin' Eagle Big Bore EFI Stage 2" 2 etapo komplektas
Lent 2. Dalys, reikalingos užduočiai atlikti "Screamin' Eagle Big-Bore EFI Stage 2" 2 etapo komplektas
Elementas | Aprašymas (kiekis) | Dalies numeris |
|---|---|---|
1 | Tarpiklis, kumštelio dangtelis | 25244-99A |
2 | Tvirtinimo žiedas | 11461 |
3 | Paskirstymo velenas, priekinis, SE-255 | Atskirai neparduodama |
4 | Paskirstymo velenas, galinis, SE-255 | Atskirai neparduodama |
5 | Guolis, adatinis (2) (pagal poreikius, įsigyjamas atskirai) | 9215 |
6 | Sandarinamasis žiedas tarp alyvos siurblio ir paskirstymo velenėlių plokštelės | 11286 |
7 | Sandarinamasis žiedas tarp paskirstymo velenėlių plokštelės ir karterio (2) | 11301 |
Elementai, paminėti tekste, tačiau neįeinantys į komplektą: | ||
A | Paskirstymo veleno laikymo komplektas (įtraukti varžtas ir poveržlė) | 91800088 |
Pastabos: 3 ir 4 elementai yra įtraukti į paskirstymo velenų komplektą (25638-07). | ||
